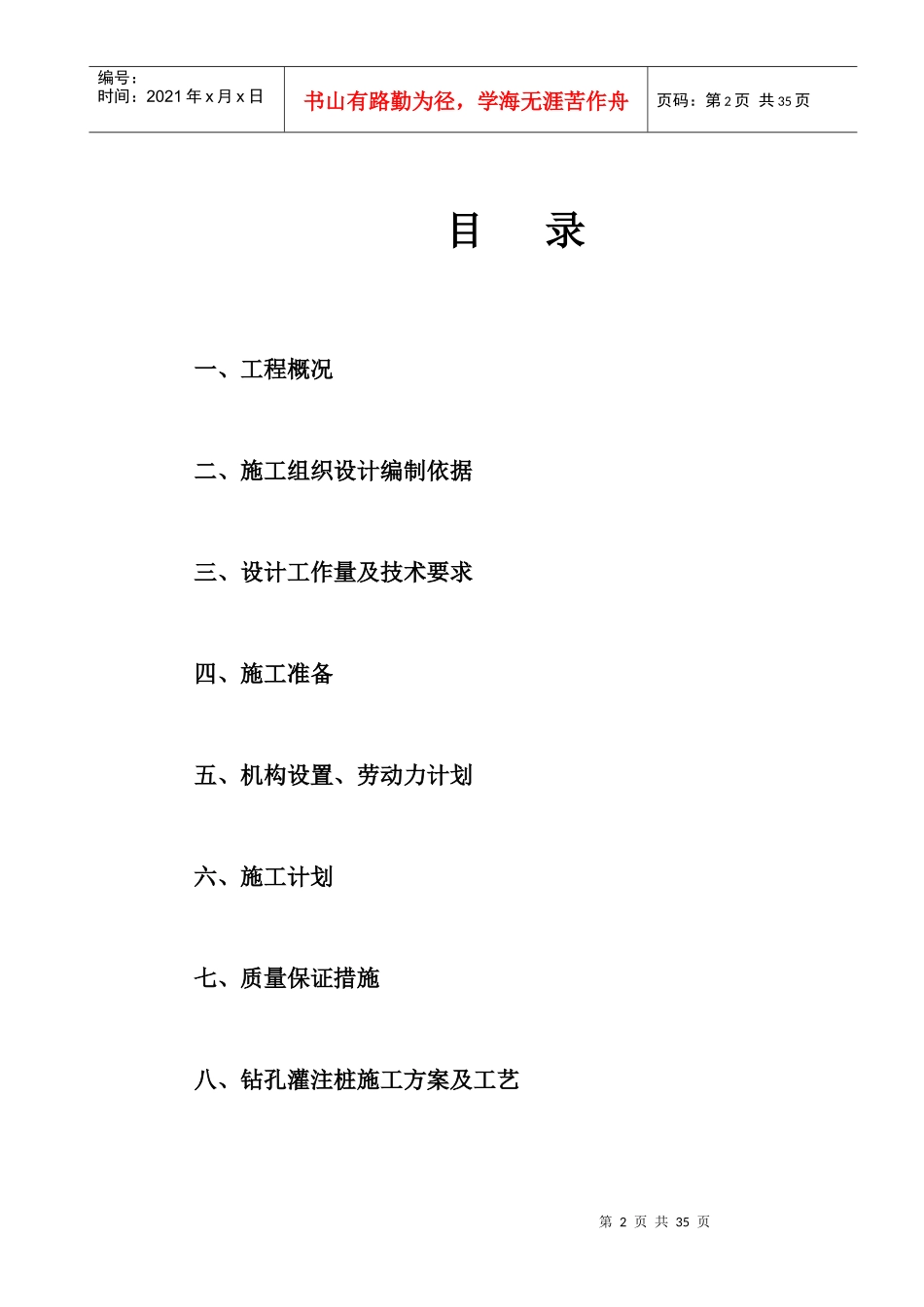

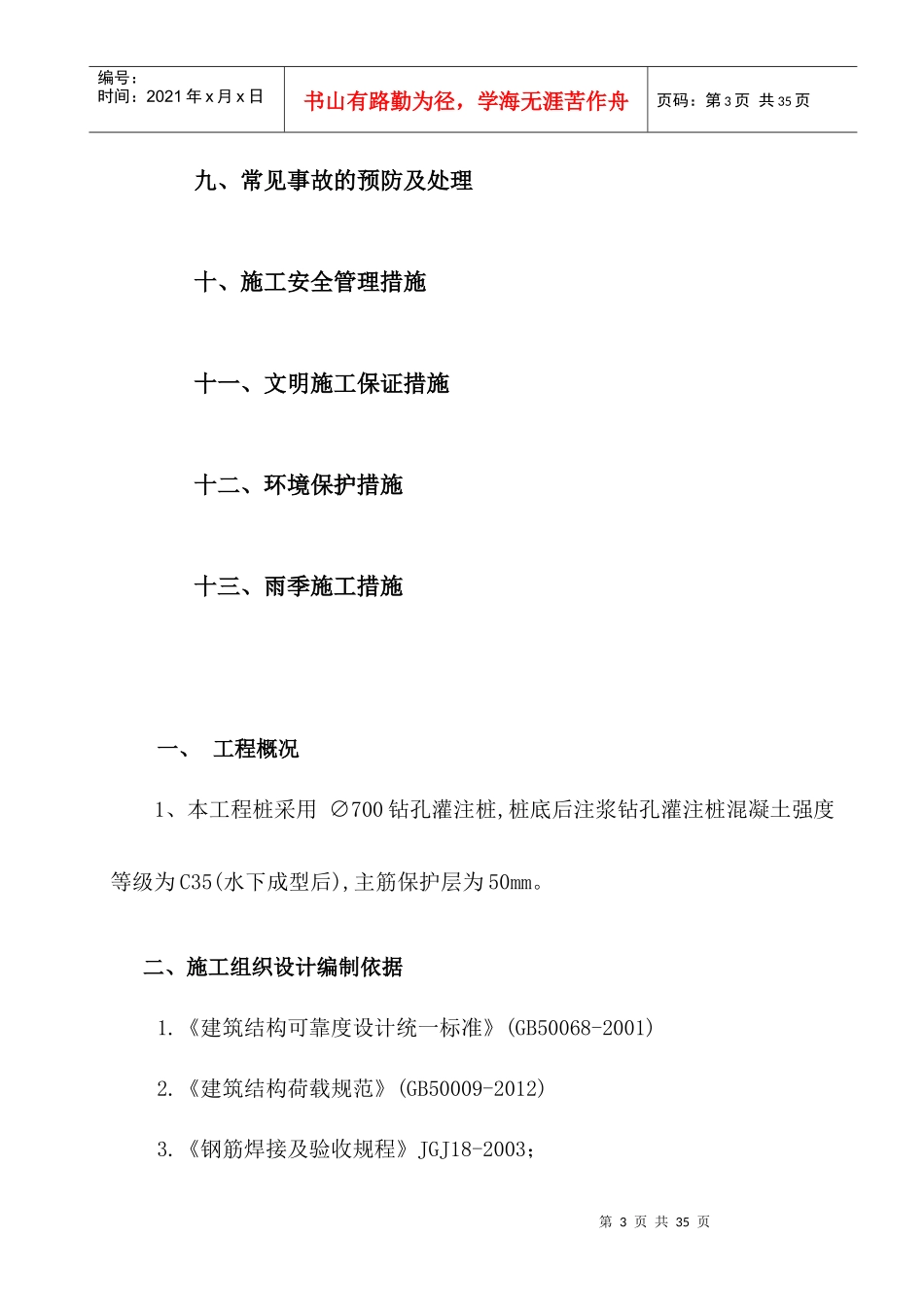

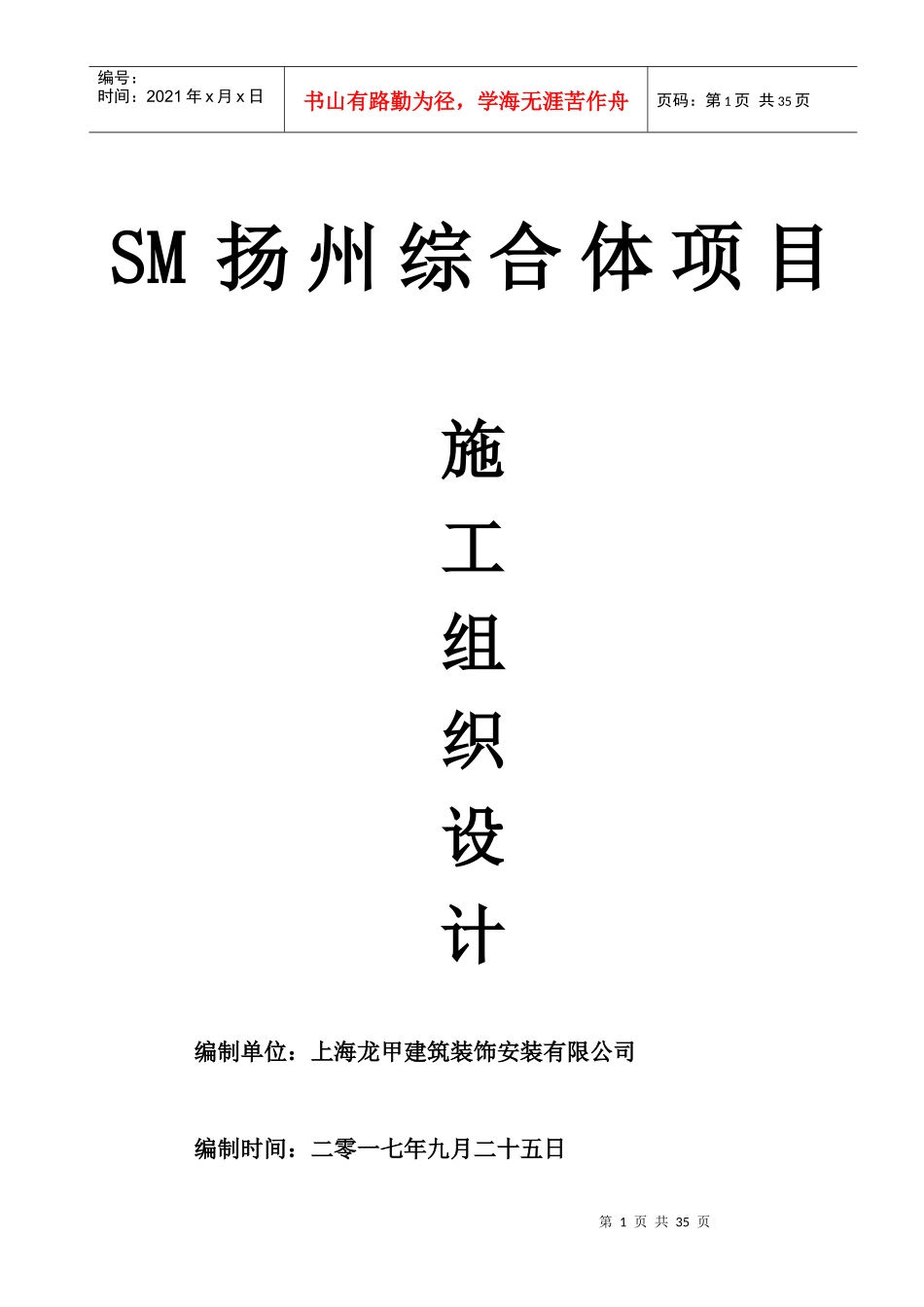

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页SM扬州综合体项目施工组织设计编制单位：上海龙甲建筑装饰安装有限公司编制时间：二零一七年九月二十五日第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页目录一、工程概况二、施工组织设计编制依据三、设计工作量及技术要求四、施工准备五、机构设置、劳动力计划六、施工计划七、质量保证措施八、钻孔灌注桩施工方案及工艺第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页九、常见事故的预防及处理十、施工安全管理措施十一、文明施工保证措施十二、环境保护措施十三、雨季施工措施一、工程概况1、本工程桩采用∅700钻孔灌注桩,桩底后注浆钻孔灌注桩混凝土强度等级为C35(水下成型后),主筋保护层为50mm。二、施工组织设计编制依据1.《建筑结构可靠度设计统一标准》(GB50068-2001)2.《建筑结构荷载规范》(GB50009-2012)3.《钢筋焊接及验收规程》JGJ18-2003；第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页4.《建筑地基基础工程施工质量验收规范》GB50202-2002；5.《建筑地基基础技术规范》DB42/242-2003；三、设计工作量及技术要求1、设计桩型及工作量本工程设计为钻孔灌注桩，桩径为Φ700mm，抗压桩ZH1：786根，抗拔桩KBZ：11473根，合计2259根。2、设计技术要求（1）本工程桩为摩擦端承桩，施工必须保证设计桩长，终孔标高的决定以设计桩长为主，已成孔的进尺速度为辅。（2）桩成孔后必须清除孔底虚土（沉渣），清孔后虚土（沉渣）不得大于100㎜，并立即灌注水下混凝土。（3）桩身混凝土强度等级水下C35（水下）。四、施工准备1、施工场地及道路施工场地已原有地平面为基础，无需场地硬化，在原有地坪面进行风镐开孔，现场场地满足施工需求.第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页2、临时设施布置为保证施工连续、正常进行，我方将搭建各类临时生产、生活设施。（1）住房：现场项目部提供的工人住房,以便24小时连续作业，提高施工效率，缩短工期。（2）办公室：现场布置。（3）食堂：在外就餐。（4）钢筋笼制作加工区，拟规划现场搭建1个（含材料堆场）。2、施工机械及主要配套机具施工机械及主要配套机具一览表序号名称型号单位数量1钻机GPS-10型台2吊车16T台13电焊机WZ11KW台25潜水泵220V台47料斗1.2M³个18导管250㎜套13、施工材料计划工程桩所需的原材料可随工程进展分批分次进购入场.第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页4、施工技术准备（1）开工前，甲方已组织相关部门进行图纸会审和技术交底，解决施工疑难问题。（2）开工前应进行技术交底，将有关技术要求及时传达到机台班组。五、机构设置、劳动力计划1、组织机构设置、管理人员安排为强化施工现场的组织管理，确保该工程施工质量，保证工程按期完工，做到施工现场文明安全，我公司拟派公司副经理、项目经理吕建军同志任本工程项目经理，组成“项目经理部”，其组织机构及管理人员名单如下：施工机构设置职能表项目副经理殷家刚技术负责人项目经理第7页共35页第6页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共35页2、劳动力计划本工程计划施工人员，具体各工种所需人员见表5劳动力配备一览表表5工种人数职责机班长---钻工---吊车工---电工---焊工---生产安全部技术质检部办公室后勤财务部测量定位、生产调度、工地管理、技术交底、检验、、质监、资料劳动组织保证、生活福利、对外事务联系、行管宣传财务管理、材料供应、劳动工资、设备维修第8页共35页第7页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共35页材料员---其它---六、施工计划根据工期要求，首先进行检测桩的施工，同时结合该工程的工作量，考虑机械设备运行状况，实行动态管理，确保在预定工期内完工。计划工期为：天。七、质...
