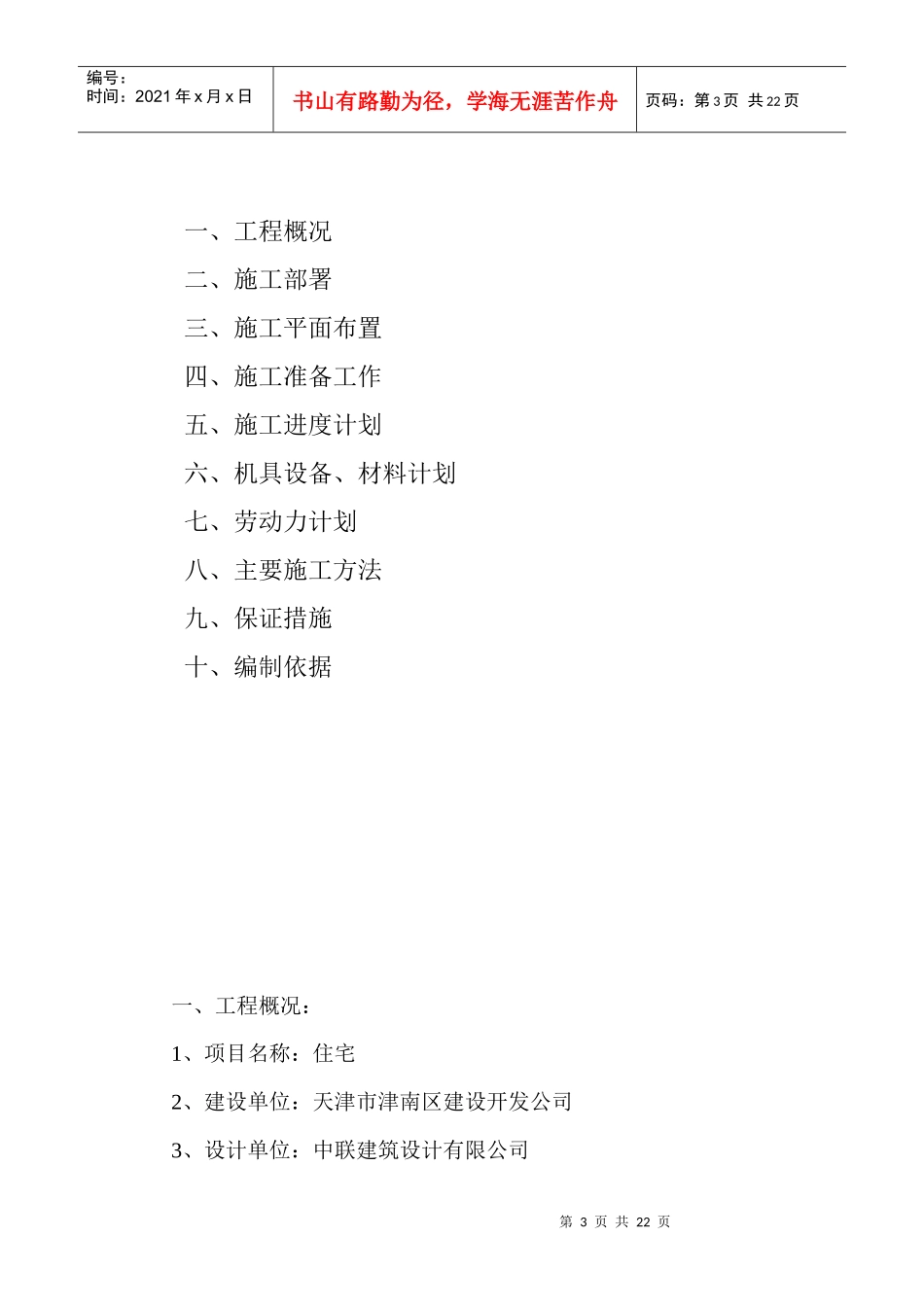

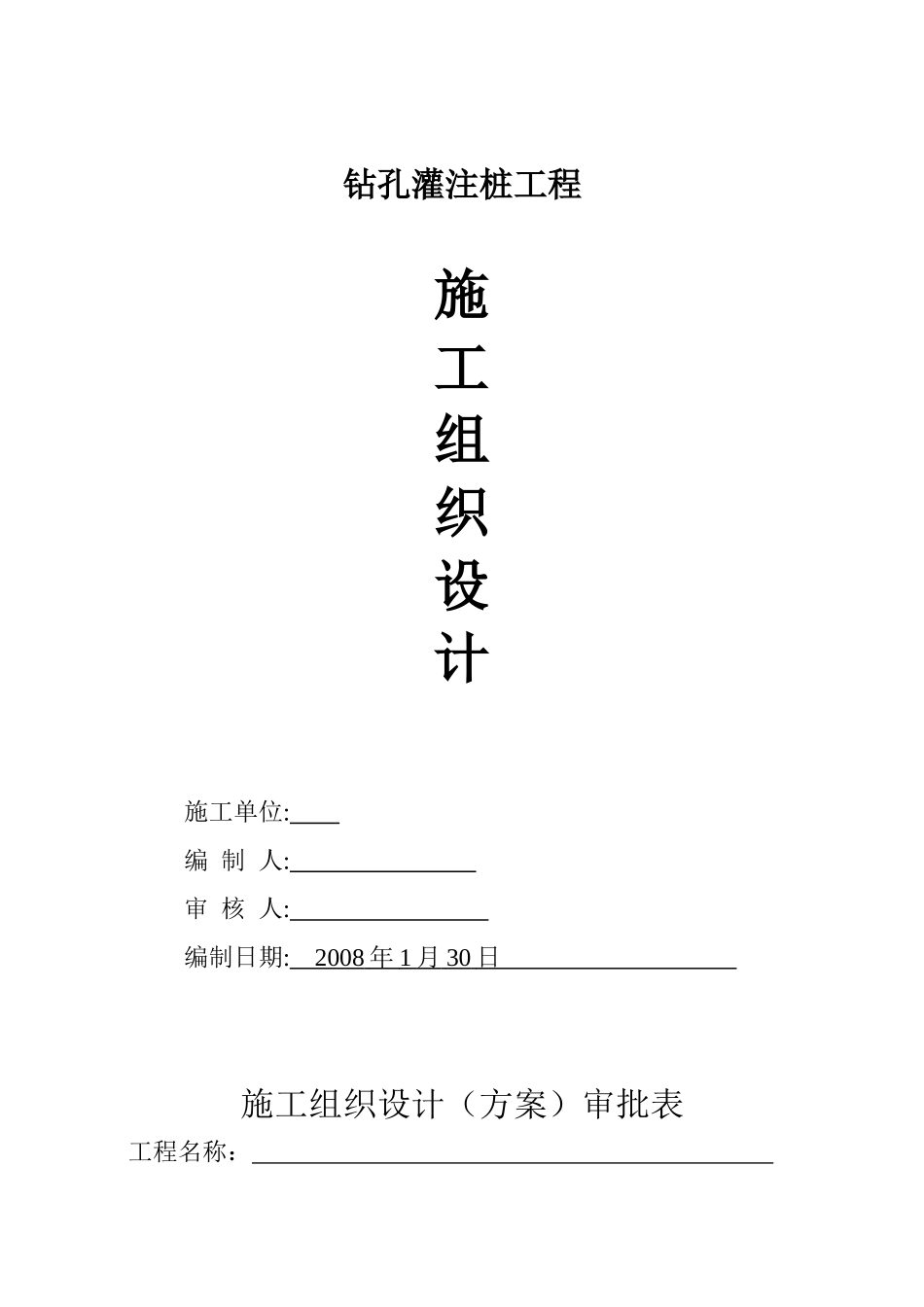

钻孔灌注桩工程施工组织设计施工单位:编制人:审核人:编制日期:2008年1月30日施工组织设计（方案）审批表工程名称：第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页编制人：日期：项目经理意见：签字：日期：公司部门会审部门名称意见盖章日期安全科技术质量科器材科预算合同科总工程师批准意见：签字：日期：目录第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页一、工程概况二、施工部署三、施工平面布置四、施工准备工作五、施工进度计划六、机具设备、材料计划七、劳动力计划八、主要施工方法九、保证措施十、编制依据一、工程概况：1、项目名称：住宅2、建设单位：天津市津南区建设开发公司3、设计单位：中联建筑设计有限公司第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页4、建设地点：天津市津5、项目概况：该工程基础为钻孔灌注桩基础，框架结构。本项目工程采用C30砼直径550钢筋砼钻孔灌桩，总的桩数约618根。设计桩长24米（其中试桩18根C30砼）约工程量4000m3（7#、9#、10#、11#、12#、13#各103根）。工程试桩采用工程桩。6、工期：由2008年1月30日至2008年2月18日，总日历日20天。第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页二、施工部署：1、施工组织机构及管理人员：我公司要发挥基础工程施工的优势，在本项目施工中组织先进的项目管理体系，创造一流的工程质量根据工程特点及需要，配备有丰富施工经验和专业知识的管理人员。项目经理全权负责工程的管理，对工程质量、工期、安全、成本和文明施工等进行高效率、有计划的组织施工。2、工程施工总体目标：①工期目标:20天②质量目标:合格③安全目标:事故发生率3%以内④文明施工及环保目标：达标3、施工程序：接受打桩施工任务→了解施工现场条件→安排施工任务计划→熟悉有关打桩资料，编写施工方案→做好施工准备→组织设备与人员进场→组装机械进行试桩→正式打桩→任务结束→资料整理竣工验收4、施工安排方案：根据工期要求及施工条件，安排3台潜水桩机进场昼夜施工作业。三、施工平面布置：施工平面布置见图示四、准备工作第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页1、现场实地勘察，确定三通一平情况，掌握施工区域内的各种管线地下建筑物及障碍物的位置等等。2、场进进行平整，采用推土机、轧路机保证场地平整，满足打桩要求。3、与建设单位结合，联系规划部门确定建筑物的位置及控制标高，并做好水准点控制交接工作，然后由施工技术人员按设计图纸进行定位放线，验线通过后再放桩位线。4、施工用电：建设单位提供临时电容量为300KW，现场设备用电具体统计如下：灌桩机：40KW×3=120KW电焊机：16KW×9=144KW照明灯：每个0.5~1KW×9=9KW其他用电：约27KW共计用电为300KW，再加设备起动电流。5、施工用水：建设单位提供临时水为DN200给水管，满足施工用水。6、其他准备工作：材料：根据要求砼均采用商品砼，已于搅拌站结合好，随用随到。钢材已于经营单位协商完毕，随时供货到现场。机具：大型设备（打桩机）小型机械均已准备完毕，根据要求随时进场。第7页共22页第6页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共22页道路：用焦渣碎石等材料铺设临时道路，路宽4—5米，中间起拱进行碾压，保证平整、不积水、畅通无阻。人员：按各个岗位的需要，已配备齐全足够的施工人员，并进行了入场前的各项培训教育，等待进场。第8页共22页第7页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共22页五、施工进度计划：施工进度计划表序号工作项目日期推进123、4201桩机进场2桩机组装3试桩4钻孔灌注5清理退场六、机具设备、材料计划：主要施工机械设备表序号设备名称规格型号单位数量用途1钻孔灌注桩机GZQ-1500型台3钻孔灌桩2交流电焊机BXI-500台9焊钢筋笼3钢筋切断机GJ5Y-32台1切断钢筋第9页共22页第8页共22页...
