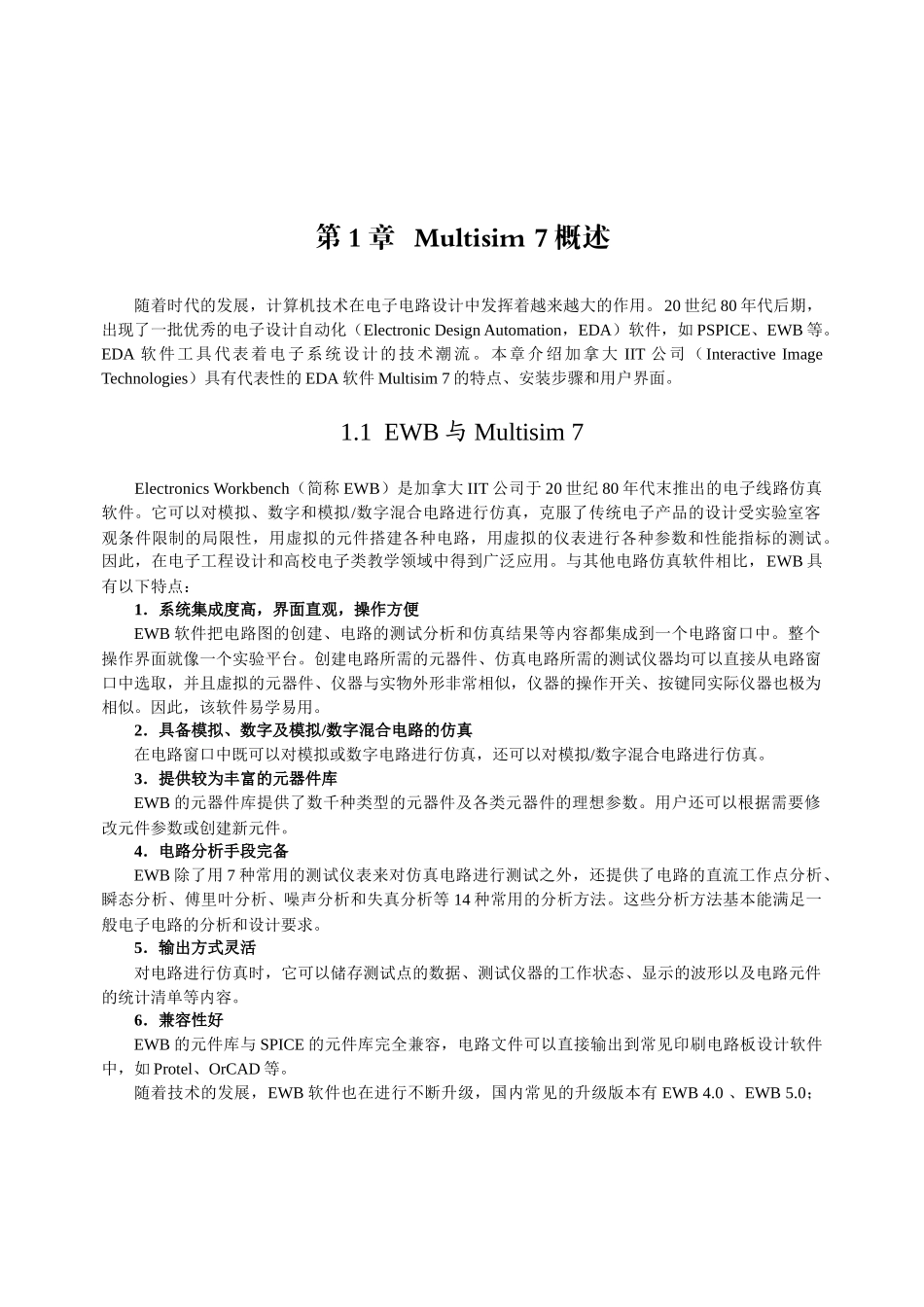

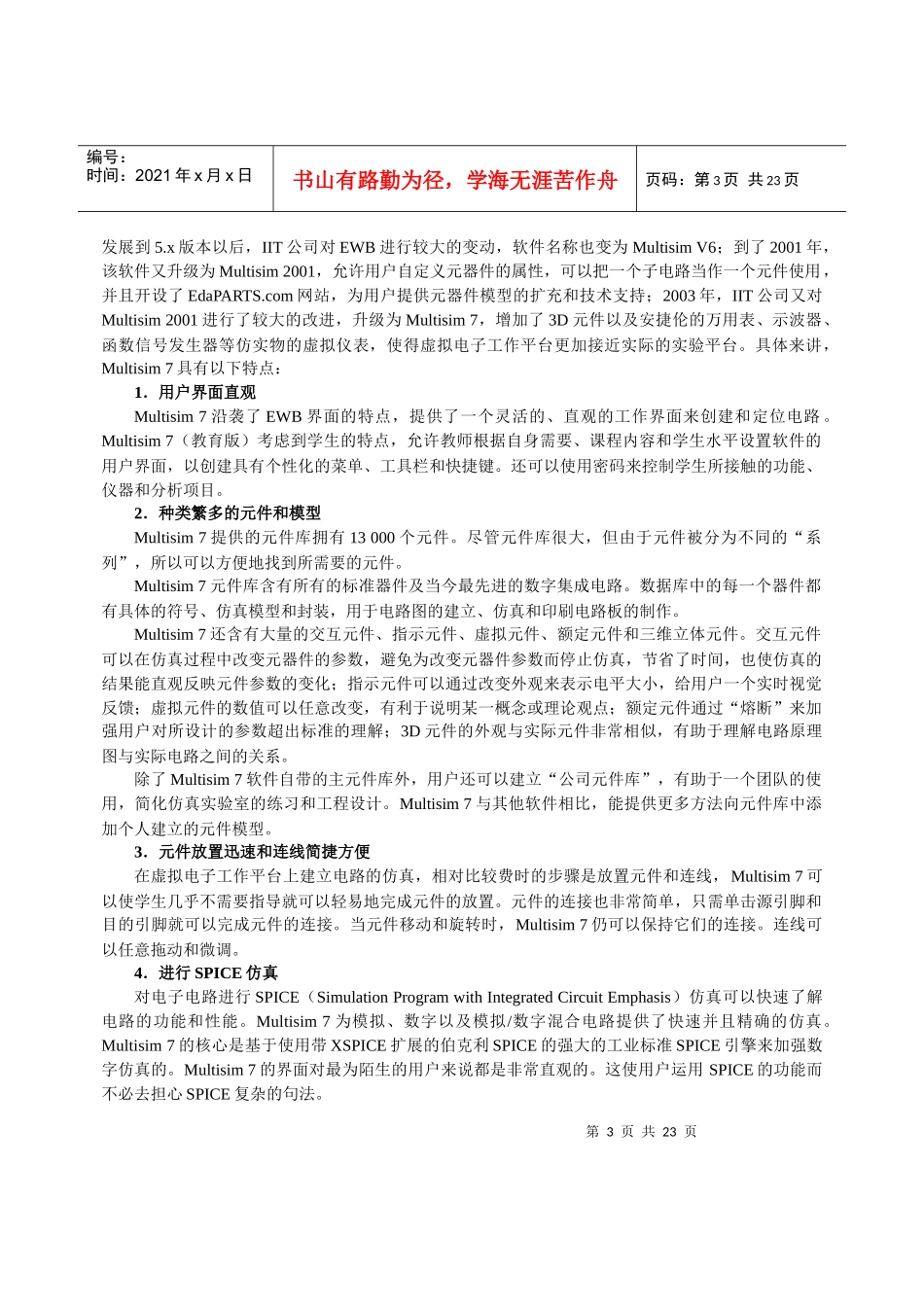

第1章Multisim7概述随着时代的发展，计算机技术在电子电路设计中发挥着越来越大的作用。20世纪80年代后期，出现了一批优秀的电子设计自动化（ElectronicDesignAutomation，EDA）软件，如PSPICE、EWB等。EDA软件工具代表着电子系统设计的技术潮流。本章介绍加拿大IIT公司（InteractiveImageTechnologies）具有代表性的EDA软件Multisim7的特点、安装步骤和用户界面。1.1EWB与Multisim7ElectronicsWorkbench（简称EWB）是加拿大IIT公司于20世纪80年代末推出的电子线路仿真软件。它可以对模拟、数字和模拟/数字混合电路进行仿真，克服了传统电子产品的设计受实验室客观条件限制的局限性，用虚拟的元件搭建各种电路，用虚拟的仪表进行各种参数和性能指标的测试。因此，在电子工程设计和高校电子类教学领域中得到广泛应用。与其他电路仿真软件相比，EWB具有以下特点：1．系统集成度高，界面直观，操作方便EWB软件把电路图的创建、电路的测试分析和仿真结果等内容都集成到一个电路窗口中。整个操作界面就像一个实验平台。创建电路所需的元器件、仿真电路所需的测试仪器均可以直接从电路窗口中选取，并且虚拟的元器件、仪器与实物外形非常相似，仪器的操作开关、按键同实际仪器也极为相似。因此，该软件易学易用。2．具备模拟、数字及模拟/数字混合电路的仿真在电路窗口中既可以对模拟或数字电路进行仿真，还可以对模拟/数字混合电路进行仿真。3．提供较为丰富的元器件库EWB的元器件库提供了数千种类型的元器件及各类元器件的理想参数。用户还可以根据需要修改元件参数或创建新元件。4．电路分析手段完备EWB除了用7种常用的测试仪表来对仿真电路进行测试之外，还提供了电路的直流工作点分析、瞬态分析、傅里叶分析、噪声分析和失真分析等14种常用的分析方法。这些分析方法基本能满足一般电子电路的分析和设计要求。5．输出方式灵活对电路进行仿真时，它可以储存测试点的数据、测试仪器的工作状态、显示的波形以及电路元件的统计清单等内容。6．兼容性好EWB的元件库与SPICE的元件库完全兼容，电路文件可以直接输出到常见印刷电路板设计软件中，如Protel、OrCAD等。随着技术的发展，EWB软件也在进行不断升级，国内常见的升级版本有EWB4.0、EWB5.0；第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页发展到5.x版本以后，IIT公司对EWB进行较大的变动，软件名称也变为MultisimV6；到了2001年，该软件又升级为Multisim2001，允许用户自定义元器件的属性，可以把一个子电路当作一个元件使用，并且开设了EdaPARTS.com网站，为用户提供元器件模型的扩充和技术支持；2003年，IIT公司又对Multisim2001进行了较大的改进，升级为Multisim7，增加了3D元件以及安捷伦的万用表、示波器、函数信号发生器等仿实物的虚拟仪表，使得虚拟电子工作平台更加接近实际的实验平台。具体来讲，Multisim7具有以下特点：1．用户界面直观Multisim7沿袭了EWB界面的特点，提供了一个灵活的、直观的工作界面来创建和定位电路。Multisim7（教育版）考虑到学生的特点，允许教师根据自身需要、课程内容和学生水平设置软件的用户界面，以创建具有个性化的菜单、工具栏和快捷键。还可以使用密码来控制学生所接触的功能、仪器和分析项目。2．种类繁多的元件和模型Multisim7提供的元件库拥有13000个元件。尽管元件库很大，但由于元件被分为不同的“系列”，所以可以方便地找到所需要的元件。Multisim7元件库含有所有的标准器件及当今最先进的数字集成电路。数据库中的每一个器件都有具体的符号、仿真模型和封装，用于电路图的建立、仿真和印刷电路板的制作。Multisim7还含有大量的交互元件、指示元件、虚拟元件、额定元件和三维立体元件。交互元件可以在仿真过程中改变元器件的参数，避免为改变元器件参数而停止仿真，节省了时间，也使仿真的结果能直观反映元件参数的变化；指示元件可以通过改变外观来表示电平大小，给用户一个实时视觉反馈；虚拟元件的数值可以任意改变，有利于说明某一概念或理论观点；额定元件通过“熔断”来加强用户对所设计的参数超出标准的理解；3D元件的外观与实际元件非...
