钻井柴油机工技术比赛项目VIP免费

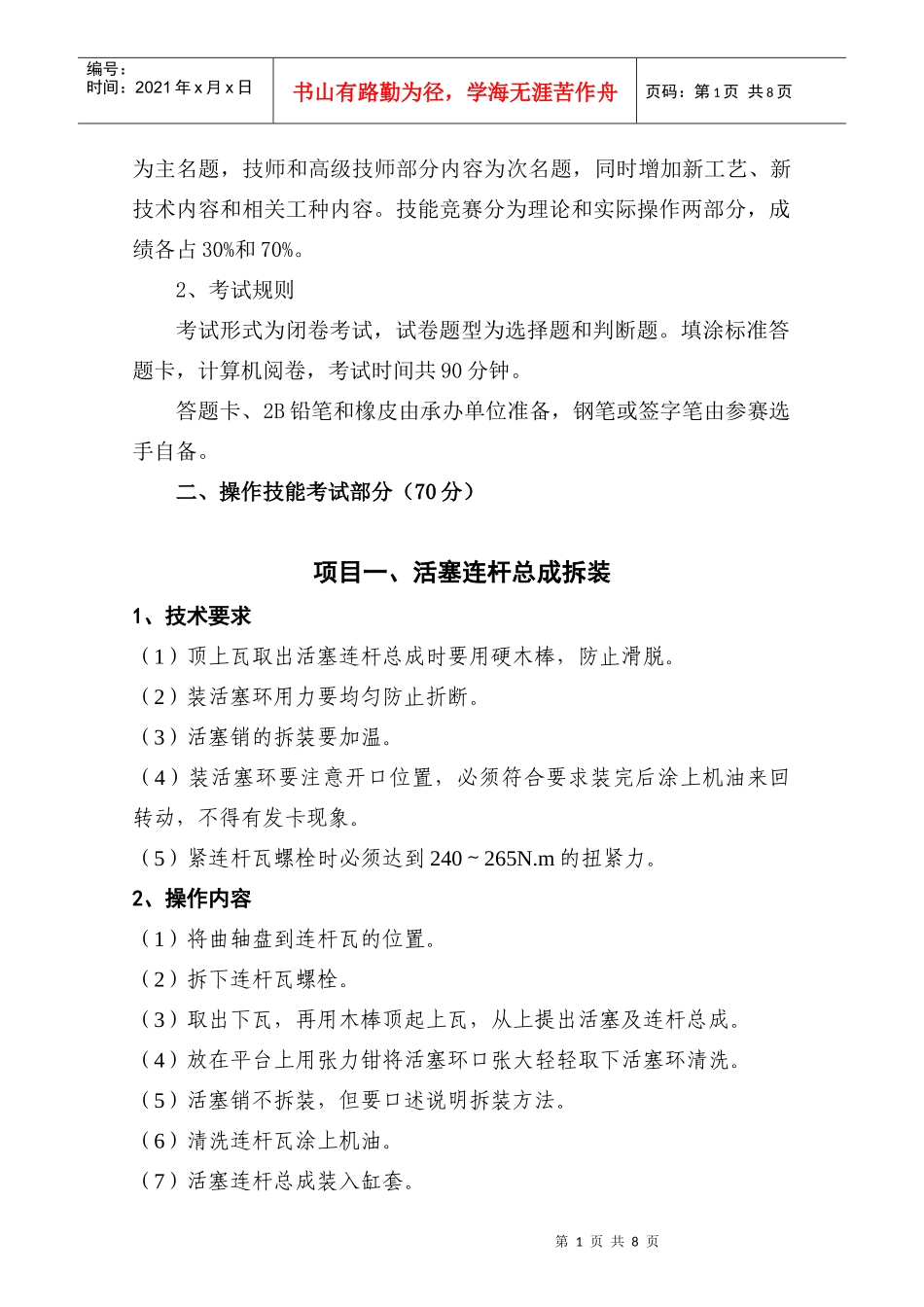

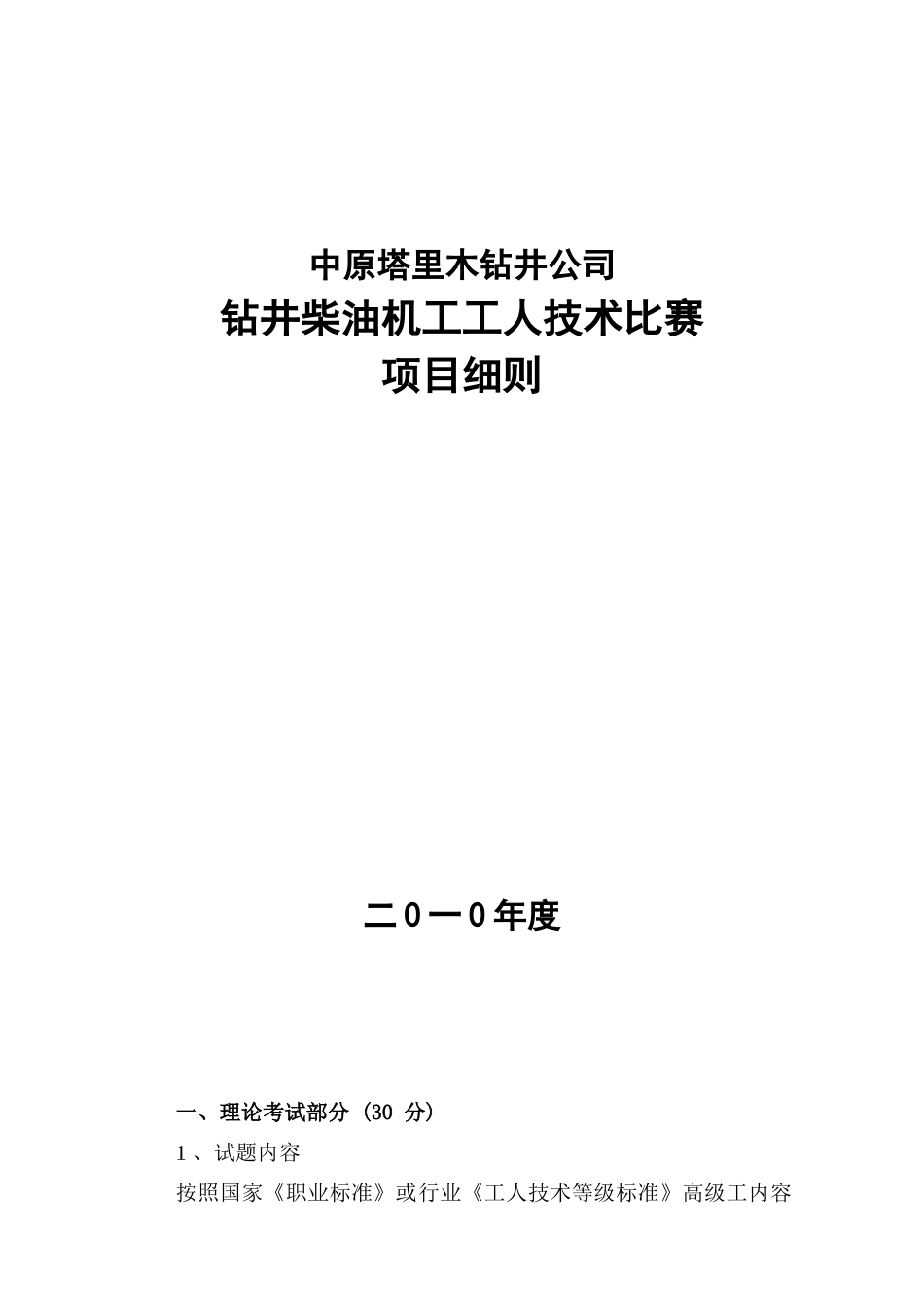

中原塔里木钻井公司钻井柴油机工工人技术比赛项目细则二0一0年度一、理论考试部分(30分)1、试题内容按照国家《职业标准》或行业《工人技术等级标准》高级工内容第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页为主名题，技师和高级技师部分内容为次名题，同时增加新工艺、新技术内容和相关工种内容。技能竞赛分为理论和实际操作两部分，成绩各占30%和70%。2、考试规则考试形式为闭卷考试，试卷题型为选择题和判断题。填涂标准答题卡，计算机阅卷，考试时间共90分钟。答题卡、2B铅笔和橡皮由承办单位准备，钢笔或签字笔由参赛选手自备。二、操作技能考试部分（70分）项目一、活塞连杆总成拆装1、技术要求（1）顶上瓦取出活塞连杆总成时要用硬木棒，防止滑脱。（2）装活塞环用力要均匀防止折断。（3）活塞销的拆装要加温。（4）装活塞环要注意开口位置，必须符合要求装完后涂上机油来回转动，不得有发卡现象。（5）紧连杆瓦螺栓时必须达到240～265N.m的扭紧力。2、操作内容（1）将曲轴盘到连杆瓦的位置。（2）拆下连杆瓦螺栓。（3）取出下瓦，再用木棒顶起上瓦，从上提出活塞及连杆总成。（4）放在平台上用张力钳将活塞环口张大轻轻取下活塞环清洗。（5）活塞销不拆装，但要口述说明拆装方法。（6）清洗连杆瓦涂上机油。（7）活塞连杆总成装入缸套。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页3、考核时限：25min4、技术准备（1）Z12V190B型柴油机一台（2）铜棒或硬木棒二根（可自备工具）（3）扭力板手30kg一把（可自备工具）（4）拆活塞环的专用工具一把（可自备工具）（5）150mm克丝钳一把（6）装活塞组的专用锥形工具一副（7）机油壶及机油（8）磐杠一根（9）盘车人员由选手自定5、比赛评分记录表项目名称：活塞连杆总成拆装比赛用时：姓名：抽签号：参赛号：序号评分标准配分扣分得分备注1工具准备不全，每缺一件扣2分52曲轴轴瓦停的位置不对扣5分53工具、零件落入油底壳，每次扣5分104取出下瓦，取活塞连杆总成不用硬木棒顶起扣5分55拆活塞环每断一根扣5分106口述活塞销的拆装方法：控制温度不对扣5分(拆下120-150º，装上150-170º)，加热方法不对扣5分(在机油或烘箱中加热)，活塞销卡簧不能加热，加热扣3分，拆下活塞销后不清洗、不检查扣4分，装活塞销不涂机油扣3分107连杆、活塞、连杆瓦盖不清洗扣3分，瓦片装入瓦盖后不涂机油扣2分58装活塞环不清洗，装后不涂机油扣分，不试转扣2分5第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页9活塞环开口错开位置不对一处扣5分(相互错开120º，销孔30º内无开口)，活塞环的第二、三道环装倒一个扣5分1510引环器、缸套、轴颈不擦试、不涂机油每处扣2分511连杆螺栓安装位置不对每处扣5分1012紧轴瓦螺栓不分三次交叉均匀拧紧扣5分，达不到规定扭力(三次扭矩分别为60、120、240-265N•m)扣5分1013紧好后不用起子检查轴瓦是否有间隙扣3分，不盘车检查扣2分514出现砸、碰脚工伤此项目判零分15连杆轴瓦、连杆装反，此项目作废判零分16操作时间25分钟，每超1分钟从总分中扣1分，超时5分钟停止操作，未完成项不得分17不穿戴劳保用品或穿戴不全扣20分合计100裁判签名：年月日项目二、测量缸套内径1、技术要求（1）必须熟练掌握百分表、外径千分尺、游标卡尺等测量工具的结构、原理、使用规范及要求。正确读出实测尺寸读数。（2）每次测量前要对测量工具进行校对。（3）测量时要保证触头与缸套的中心线垂直，否则测杆移动不灵活。（4）测杆的伸长量一般调整为1mm。2、操作内容（1）缸套内径测量3、考核时限：8min第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页4、技术准备（1）量缸表及表架二套（2）外径千分尺175～200mm一把（3）计算器（4）Z12V190B型柴油机活塞环四组（5）、Z12V190B型柴油机缸套二付（6）汽油、棉纱适量5、比赛评分记录表1、测量结果记录纸姓名抽签号参赛号一、缸套内径尺寸测量()()A面：()B面：()()()()()1、缸套内径圆度：()2、缸套...
