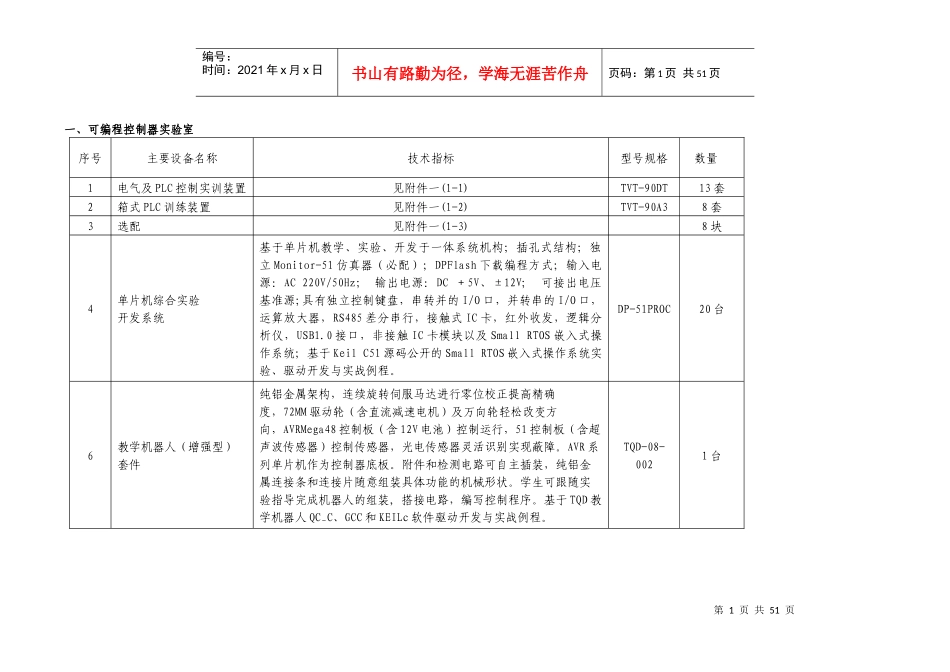

附件项目需求书doc-一、可编程控制器实验室_第1页
1/51
附件项目需求书doc-一、可编程控制器实验室_第2页
2/51
附件项目需求书doc-一、可编程控制器实验室_第3页
3/51
第1页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共51页一、可编程控制器实验室序号主要设备名称技术指标型号规格数量1电气及PLC控制实训装置见附件一(1-1)TVT-90DT13套2箱式PLC训练装置见附件一(1-2)TVT-90A38套3选配见附件一(1-3)8块4单片机综合实验开发系统基于单片机教学、实验、开发于一体系统机构;插孔式结构;独立Monitor-51仿真器(必配);DPFlash下载编程方式;输入电源:AC220V/50Hz;输出电源:DC+5V、±12V;可接出电压基准源;具有独立控制键盘,串转并的I/O口,并转串的I/O口,运算放大器,RS485差分串行,接触式IC卡,红外收发,逻辑分析仪,USB1.0接口,非接触IC卡模块以及SmallRTOS嵌入式操作系统;基于KeilC51源码公开的SmallRTOS嵌入式操作系统实验、驱动开发与实战例程。DP-51PROC20台6教学机器人(增强型)套件纯铝金属架构,连续旋转伺服马达进行零位校正提高精确度,72MM驱动轮(含直流减速电机)及万向轮轻松改变方向,AVRMega48控制板(含12V电池)控制运行,51控制板(含超声波传感器)控制传感器,光电传感器灵活识别实现蔽障。AVR系列单片机作为控制器底板。附件和检测电路可自主插装,纯铝金属连接条和连接片随意组装具体功能的机械形状。学生可跟随实验指导完成机器人的组装,搭接电路,编写控制程序。基于TQD教学机器人QC_C、GCC和KEILc软件驱动开发与实战例程。TQD-08-0021台第2页共51页第1页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共51页7教学机器人(拓展型)套件仿真实叉车工作原理,利用自控和遥控双控原理。车体有12V直流减速电机一个,履带式机械组包括两条橡胶履带和4个纯铝辅助轮,可以轻松实现坡度行走。起重机构包括不锈钢光杆,2个行程开关,滚轴丝杠,链条传动机构和舵机。在51核心板上,有射频接收和发射模块及12V电源,遥控器能够实现车体左右前进,并且控制起重系统进行货物的取放。基于TQD教学机器人QC_C、GCC和KEILc软件驱动开发与实战例程。TQD-08-0031台8材料分拣模型见附件一(1-4)TVT-99B2台9数字万用表1、直流电压:200mV/2V/20V/200V/1000V,基本精度:±(0.5%+1)2、交流电压:2V/200V/1000V,基本精度:±(0.8%+3)3、直流电流:2mA/200mA/20A,基本精度:±(0.8%+1)4、交流电流:2mA/200mA/20A,基本精度:±(1%+3)5、电阻:200W/2kW/200kW/2MW/20MW,基本精度:±(0.8%+1)6、电容:20nF/200nF/2mF/100mF,基本精度:±(2.5%+5)7、电感:2mH/20mH/200mH/20H,基本精度:±(2%+10)UT58C2块12绝缘胶垫3mm厚1米宽45米长,耐压500V以上,环保113实验室电源布线70平方米实验室的电源布线施工(包含线槽、空开及漏电保护器、插座等)1合计(万元)注:标注部分为供应商必须满足的技术指标,否则废标。第3页共51页第2页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共51页二、变流、直流调速实验室序号主要设备名称技术指标型号规格数量1变流、交流调速系统实验装置见附件二(2-1)BT—22套2直流调速(调压)实训控制柜见附件二(2-2)DSC-323套3选配调节板见附件二(2-3)6块4空气压缩机静噪无油空压机,小于55分贝,满足实验要求1台第4页共51页第3页共51页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共51页5万用表1、直流电压:200mV/2V/20V/200V/1000V,基本精度:±(0.5%+1)2、交流电压:2V/200V/1000V,基本精度:±(0.8%+3)3、直流电流:2mA/200mA/20A,基本精度:±(0.8%+1)4、交流电流:2mA/200mA/20A,基本精度:±(1%+3)5、电阻:200W/2kW/200kW/2MW/20MW,基本精度:±(0.8%+1)6、电容:20nF/200nF/2mF/100mF,基本精度:±(2.5%+5)7、电感:2mH/20mH/200mH/20H,基本精度:±(2%+10)UT-585块6双踪示波器见附件二(2-4)DF4321C5台7绝缘胶垫3mm厚1米宽45米长,耐压500V以上,环保18实验室电源布线70平方米实验室的电源布线施工(包含线槽、空开及漏电保护器、插座等)1合计(万元)注:标注部分为供应商必须满足的技术指标,否则废标。三、电子技术实训室序号主要设备名称技术指标型号规格数量...
