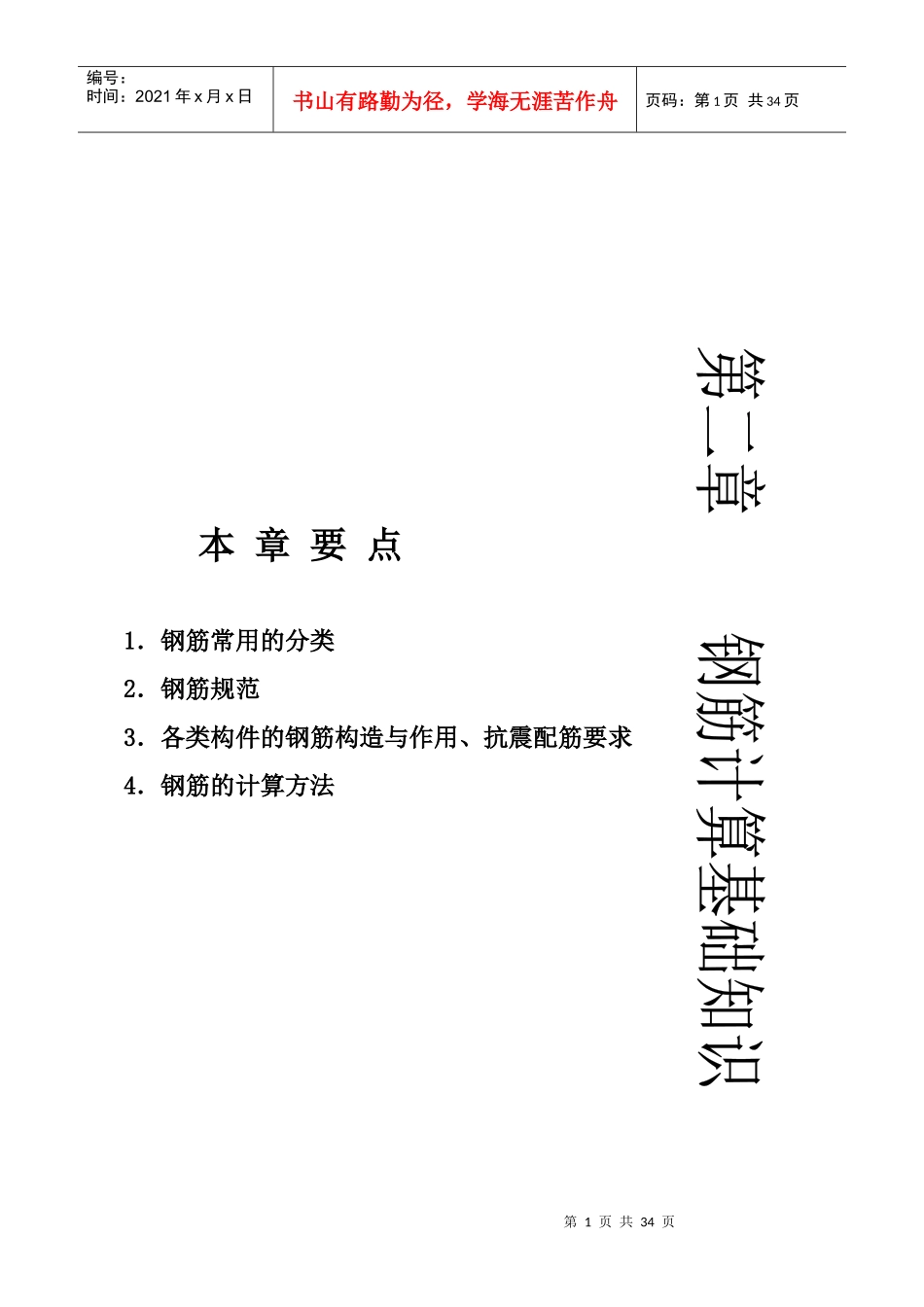

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页本章要点1．钢筋常用的分类2．钢筋规范3．各类构件的钢筋构造与作用、抗震配筋要求4．钢筋的计算方法第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页2.1钢筋常用的分类钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：（一）按轧制外形分（1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。（2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。（3）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。（4）冷轧扭钢筋：经冷轧并冷扭成型。（二）按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。（三）按力学性能分Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋（540/835）（四）按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。（五）按在结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。2.2钢筋规范由于部分造价人员对钢筋规范不是太了解，本节作个简介。主要根据《混凝土结构设计规范》（GB50010-2002）、《混凝土结构工程施工质量验收规范》（GB50204-2002）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）》以及《建筑施工手册》（第四版）编写而成。2.2.1混凝土保护层混凝土保护层是为了防止钢筋生绣，保证钢筋与混凝土之间有足够的粘结力，因此在钢筋混凝土中钢筋必须有足够的厚度的混凝土保护层。（一）混凝土保护层最小厚度是指从受力钢筋的外边缘至混凝土表面的距离，应符合设计要求，如无设计要求，要符合表2-1的规定，且不小于受力钢筋的公称直径。”第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页表2-1受力钢筋的混凝土保护层最小厚度（mm）备注：1）基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm。板、墙、壳中分布钢筋的保护层不应小于表中相应数值减10mm，且不应小于10mm。梁、柱中箍筋和构造钢筋的保护层不应小于15mm。2）处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按表中数值减少5mm；处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按表中一类环境数值取用。预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm；预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。3）当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm，时对保护层采取有效的防裂构造措施。处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。4）软件默认混凝土保护层厚度为：梁为25mm，柱为30mm，板和墙为15mm，基础底板为35mm，构造柱和圈过梁为25mm。（二）混凝土结构的环境类别一、表示室内正常环境；二、a表示室内潮湿环境，非严寒和非寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境；b表示严寒和寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境；三、表示使用除冰盐的环境，严寒和寒冷地区冬季水位变动的环境，滨海室外环境；四、海水环境；五、受人为或自然的侵蚀性质物影响的环境。注：严寒或寒冷地区的划分应符合国家现行标准《民工建筑热工设计规程》JGJ24的规定。（三）特殊条件下的混凝土保护层1．一类环境中，设计使用年限为100年的结构混凝土保护层厚度应按表中数值增加40%；当采取有效的表面防护措施时，混凝土保护层可适当减少。2．三类环境中的结构构件，其受力钢筋宜采用环氧树脂涂层带肋钢筋。3．对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。4．处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。第4页共34页第3页共34页编号：时间：2021年x月x日书山...
