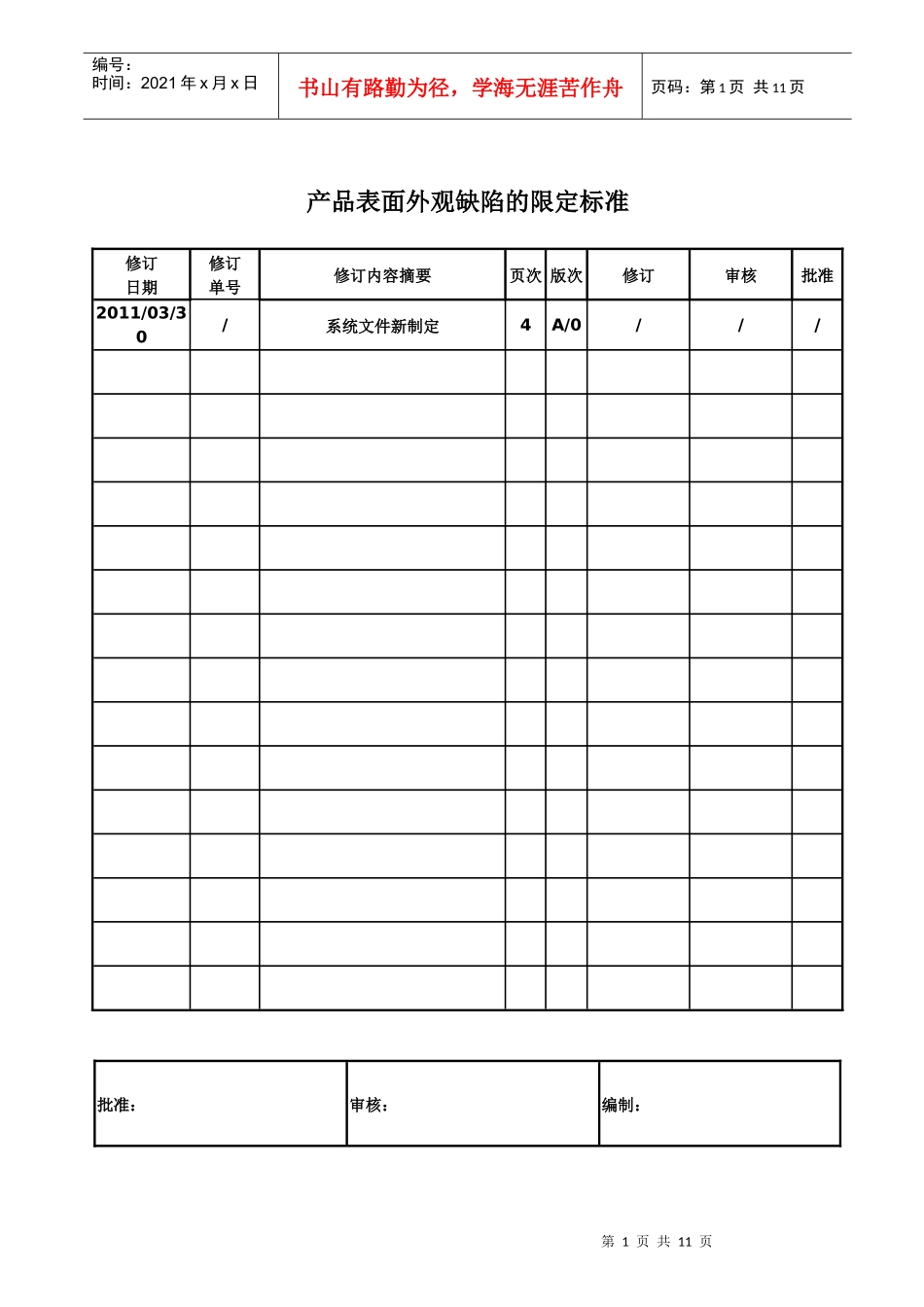

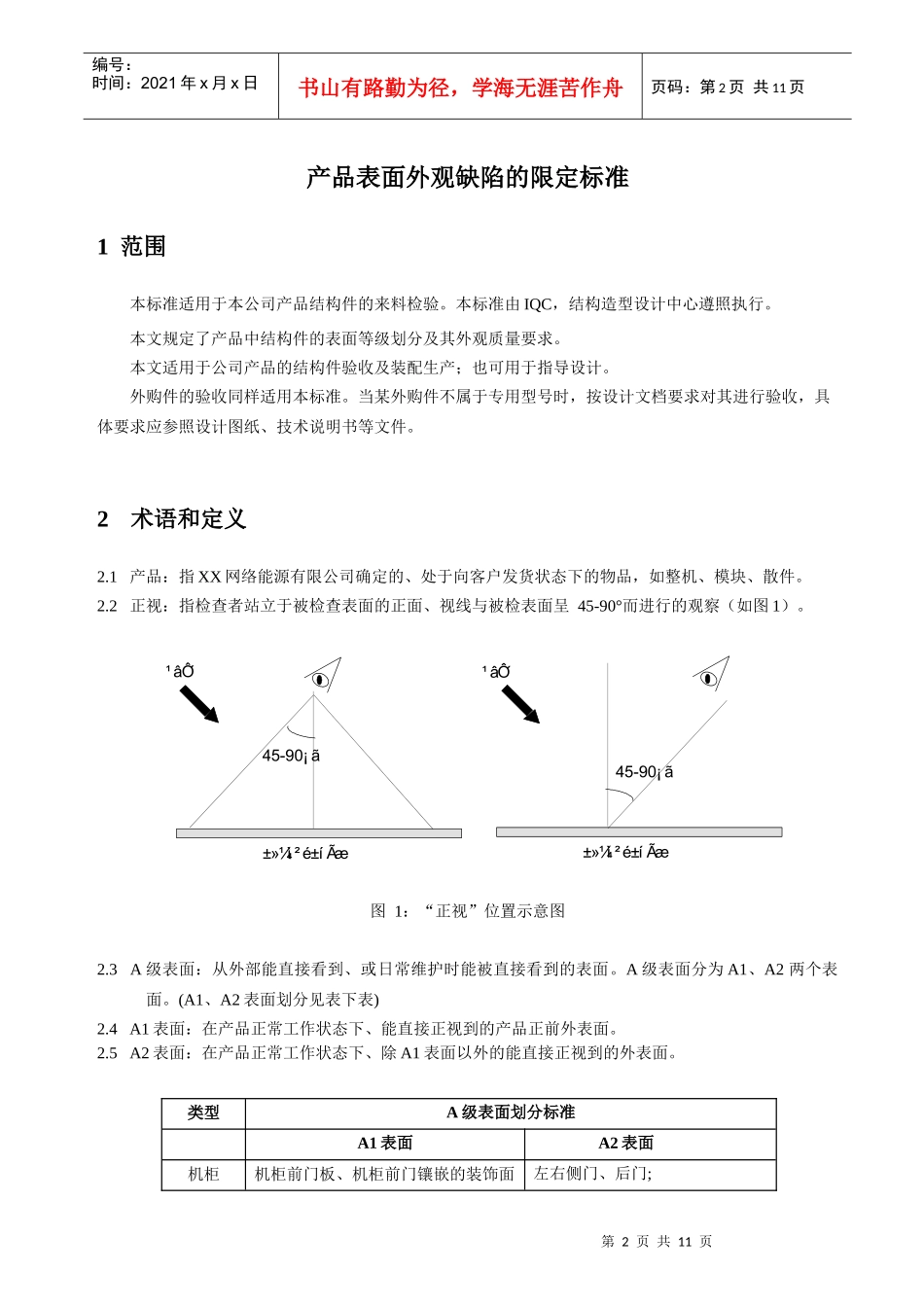

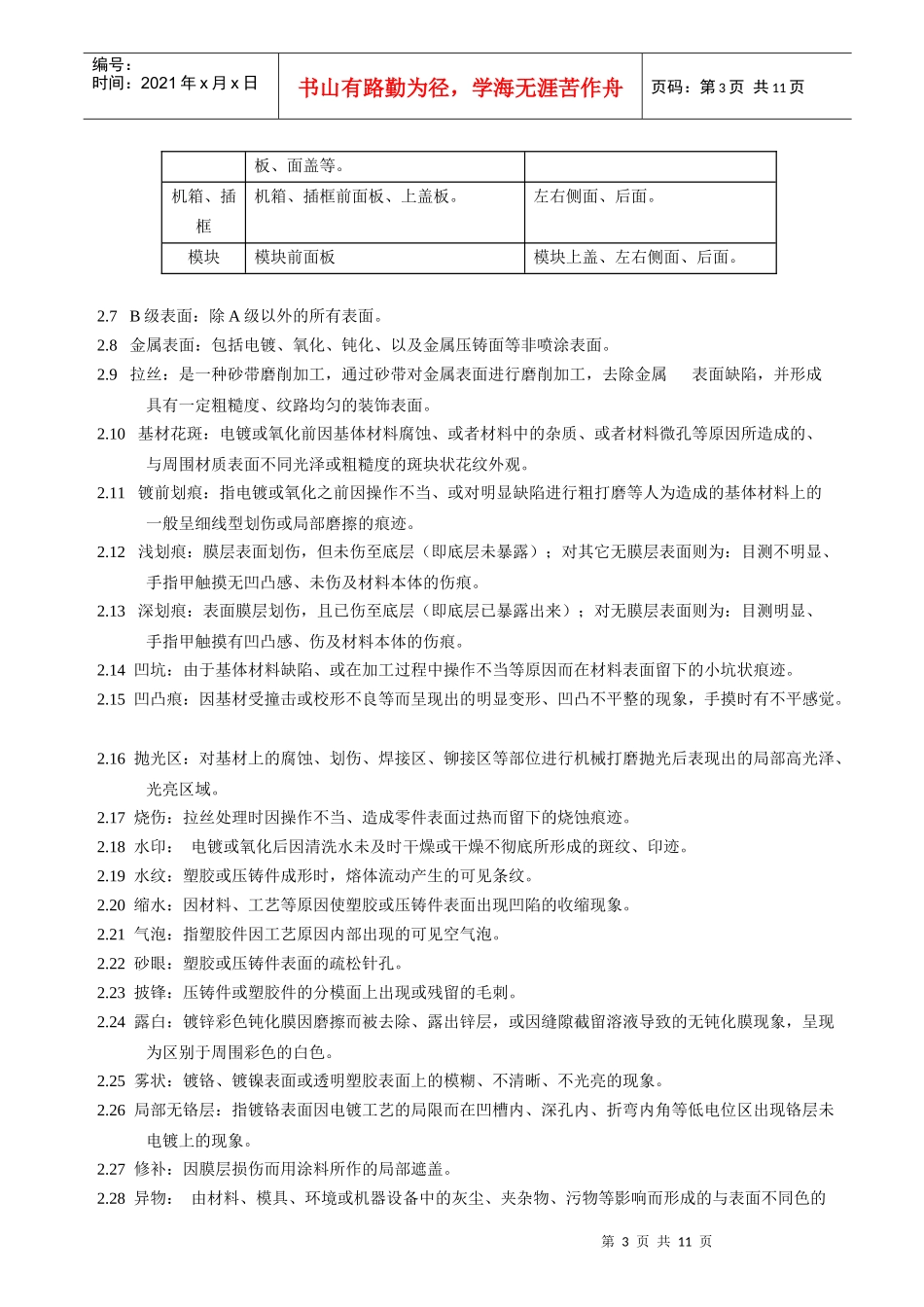

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页产品表面外观缺陷的限定标准修订日期修订单号修订内容摘要页次版次修订审核批准2011/03/30/系统文件新制定4A/0///批准：审核：编制：第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页产品表面外观缺陷的限定标准1范围本标准适用于本公司产品结构件的来料检验。本标准由IQC，结构造型设计中心遵照执行。本文规定了产品中结构件的表面等级划分及其外观质量要求。本文适用于公司产品的结构件验收及装配生产；也可用于指导设计。外购件的验收同样适用本标准。当某外购件不属于专用型号时，按设计文档要求对其进行验收，具体要求应参照设计图纸、技术说明书等文件。2术语和定义2.1产品：指XX网络能源有限公司确定的、处于向客户发货状态下的物品，如整机、模块、散件。2.2正视：指检查者站立于被检查表面的正面、视线与被检表面呈45-90°而进行的观察（如图1）。图1：“正视”位置示意图2.3A级表面：从外部能直接看到、或日常维护时能被直接看到的表面。A级表面分为A1、A2两个表面。(A1、A2表面划分见表下表)2.4A1表面：在产品正常工作状态下、能直接正视到的产品正前外表面。2.5A2表面：在产品正常工作状态下、除A1表面以外的能直接正视到的外表面。类型A级表面划分标准A1表面A2表面机柜机柜前门板、机柜前门镶嵌的装饰面左右侧门、后门;45-90¡ã¹âÔ´±»¼ì²é±íÃæ45-90¡ã¹âÔ´±»¼ì²é±íÃæ第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页板、面盖等。机箱、插框机箱、插框前面板、上盖板。左右侧面、后面。模块模块前面板模块上盖、左右侧面、后面。2.7B级表面：除A级以外的所有表面。2.8金属表面：包括电镀、氧化、钝化、以及金属压铸面等非喷涂表面。2.9拉丝：是一种砂带磨削加工，通过砂带对金属表面进行磨削加工，去除金属表面缺陷，并形成具有一定粗糙度、纹路均匀的装饰表面。2.10基材花斑：电镀或氧化前因基体材料腐蚀、或者材料中的杂质、或者材料微孔等原因所造成的、与周围材质表面不同光泽或粗糙度的斑块状花纹外观。2.11镀前划痕：指电镀或氧化之前因操作不当、或对明显缺陷进行粗打磨等人为造成的基体材料上的一般呈细线型划伤或局部磨擦的痕迹。2.12浅划痕：膜层表面划伤，但未伤至底层（即底层未暴露）；对其它无膜层表面则为：目测不明显、手指甲触摸无凹凸感、未伤及材料本体的伤痕。2.13深划痕：表面膜层划伤，且已伤至底层（即底层已暴露出来）；对无膜层表面则为：目测明显、手指甲触摸有凹凸感、伤及材料本体的伤痕。2.14凹坑：由于基体材料缺陷、或在加工过程中操作不当等原因而在材料表面留下的小坑状痕迹。2.15凹凸痕：因基材受撞击或校形不良等而呈现出的明显变形、凹凸不平整的现象，手摸时有不平感觉。2.16抛光区：对基材上的腐蚀、划伤、焊接区、铆接区等部位进行机械打磨抛光后表现出的局部高光泽、光亮区域。2.17烧伤：拉丝处理时因操作不当、造成零件表面过热而留下的烧蚀痕迹。2.18水印：电镀或氧化后因清洗水未及时干燥或干燥不彻底所形成的斑纹、印迹。2.19水纹：塑胶或压铸件成形时，熔体流动产生的可见条纹。2.20缩水：因材料、工艺等原因使塑胶或压铸件表面出现凹陷的收缩现象。2.21气泡：指塑胶件因工艺原因内部出现的可见空气泡。2.22砂眼：塑胶或压铸件表面的疏松针孔。2.23披锋：压铸件或塑胶件的分模面上出现或残留的毛刺。2.24露白：镀锌彩色钝化膜因磨擦而被去除、露出锌层，或因缝隙截留溶液导致的无钝化膜现象，呈现为区别于周围彩色的白色。2.25雾状：镀铬、镀镍表面或透明塑胶表面上的模糊、不清晰、不光亮的现象。2.26局部无铬层：指镀铬表面因电镀工艺的局限而在凹槽内、深孔内、折弯内角等低电位区出现铬层未电镀上的现象。2.27修补：因膜层损伤而用涂料所作的局部遮盖。2.28异物：由材料、模具、环境或机器设备中的灰尘、夹杂物、污物等影响而形成的与表面不同色的第4页共11页第3页共11页编号：时间：2021年x月x...
