钢结构厂房施工组织设计C1VIP免费

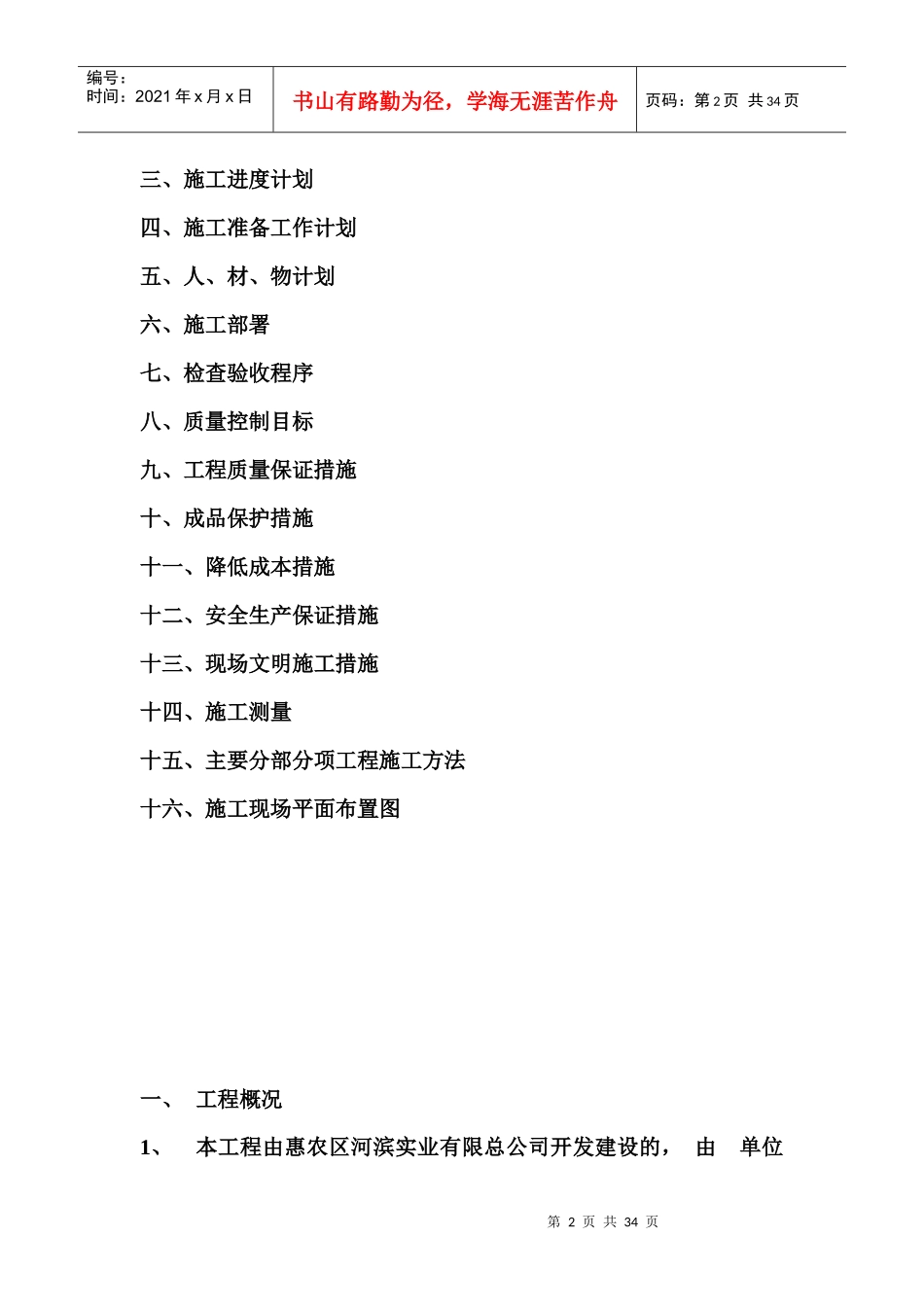

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页中小型创业基地厂房C1、C2、A1和B1施工组织设计编制：审核：审批：编制日期：2010年3月6日编制单位：宁夏第一建筑工程公司目录一、编制依据二、工程概况第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页三、施工进度计划四、施工准备工作计划五、人、材、物计划六、施工部署七、检查验收程序八、质量控制目标九、工程质量保证措施十、成品保护措施十一、降低成本措施十二、安全生产保证措施十三、现场文明施工措施十四、施工测量十五、主要分部分项工程施工方法十六、施工现场平面布置图一、工程概况1、本工程由惠农区河滨实业有限总公司开发建设的，由单位第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页监理，由石嘴山规划建筑设计院设计，由宁夏第一建筑工程公司一体承包，本工程计划2010、3、15正式开工，2010、11、30竣工日期，其中A1厂房工程建筑面积为2165平米，层数为办公区为二层、厂区为单层，女儿墙顶高度为11.690米；B1厂房工程建筑面积为2370.7平米，层数为办公区为二层、厂区为单层，女儿墙顶高度为10.9米；C1厂房工程建筑面积为4349平米，层数为办公区为二层、厂区为单层，女儿墙顶高度为11.690米。基础为钢筋混凝土独立柱基础，主体为轻型门式钢架结构；围护结构为彩钢夹心板。建筑物耐火等级为三级；层面防水等级为三级，合理使用年限为十年，建筑抗震设防标准为标准设防类，使用年限为50年。2、结构设计特点：本工程为单层（局部夹层）轻型门式钢架结构抗震设防烈度为八度；建筑的火灾危险性分类为戊类三级。墙体材料：一层：外墙标高1.2米以下为250厚多孔砖，标高1.2米以上除注明外均为KXB-QY1000彩钢荚芯墙板，中夹岩棉。一层内墙为240厚多孔砖墙;二层内墙采用120MM厚彩钢岩棉夹心板墙.3、建设地点特征：现场地质坚硬，气候条件恶劣，地下水位低；（水文地质条件）4、施工条件:三通一平,人员、临建等5、工程施工特点第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页1、基础工程施工顺序：机械挖土－清底钎探－验槽处理－砼垫层－独立柱基础－地梁－砖基础－暖沟－回填土。2、基础开挖采用机械环形大开挖、挖土除少量外运后其他堆积到坑边以便回填。3、基础为钢筋混凝土独立柱，砼为商品砼，标号为C30；地梁为C30钢筋砼；主体工程采用轻型门式钢架结构，4、装饰工程外墙为彩钢筋，内墙采用彩钢夹心板，地面水泥地面5、门窗工程：所有外门窗均采用塑钢单框中空玻璃推拉窗，适用的标准图集为〈06J607-1〉门窗框料除特别注明外，窗用D型80系列（K=3），门用C型106系列（K=2.1），玻璃配置为：（5+9A+5）白玻；外门窗抗风压性能WK大于2500Pa，气密性等级为四级，水密性能不低于三级，隔声等级为三级。内门为复合板套装门。6、屋面:本工程屋面采用复合彩钢夹心板,屋顶为单脊双坡有组织排水，屋面排水坡度为10%。7、水暖安装①给水管采用三型无规聚丙烯（PP-R）管材及管件，管系列为S4管材及管件采用热熔连接；PP-R给水管和水嘴及五金配件相连接时采用带金属嵌件的聚丙烯过渡接头螺纹连接；②排水管均采用硬聚氯乙烯管材及管件，连接方式为承插粘接。立第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页管每层设一伸缩节。埋地管道的管沟应平整无突出的尖硬物，一般可100-150MM砂垫层，垫层的宽度应不小于管径的2.5倍，坡度与管道相同。需用细土或砂子等填至管顶以上至少100MM处。排水管立管与排出管端部的连接，采用两个45°弯头或弯曲半径不小于4倍管径的90°弯头，排水立管检查口距楼面1.0米。③明装焊接钢管除锈后樟丹两遍，银粉两遍，埋地的焊接钢管除锈后做三布四油加强防腐。管道穿楼板处做套管，并高出地面50MM，环缝用不燃材料填实堵严。④建筑给水系统由室外给水网直接供给，本地区供水压力为0.3MPA。室内消火栓为SN65，水枪喷嘴Ф19，水带长度25米，消火栓箱为铝合...
