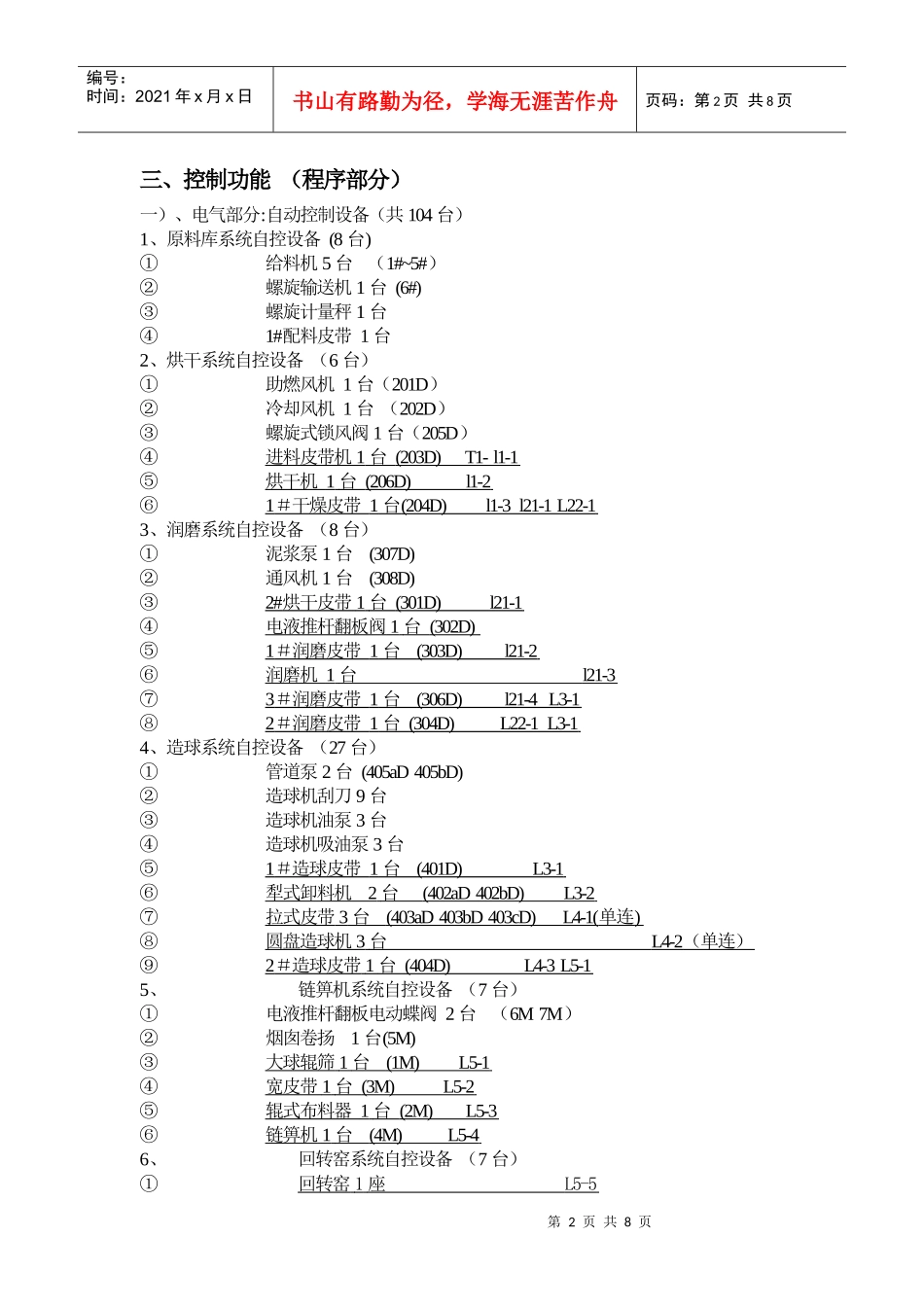

第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页60万吨/年链箅机/回转窑球团工程自动控制系统功能规格书一、工程概要年产60万吨链箅机/回转窑球团工程自动控制系统部分由莱钢电子有限公司承接,整个控制系统分为电气和仪表两部分。电气自动控制系统分为:原料库系统、烘干系统、润磨系统、造球系统、链箅机系统、回转窑系统、环冷机系统、风机房系统、成品储运系统、返料系统,共十个子系统。仪表自动控制系统分为:原料库、烘干室、链箅机、回转窑、环冷机、成品库六个部分。本系统采用施耐德西门子S7-400PLC构成整个自控系统。二、工艺要求电气部分1、电气控制系统分为:原料库系统(YL01)、烘干系统(HG02)、润磨系统(RM03)、造球系统(ZQ04)、链箅机系统(LB05)、回转窑系统(HZ06)、环冷机系统(HL07)、成品储运系统(CC08)、风机房系统(FJ09)、返料系统(FL10),共十个子系统。2、每个子系统有四种控制方式:机旁手动,集中手动、PLC手动和自动。机旁手动:操作台(或低压配电柜)选择机旁手动,由现场操作箱启停各设备。集中手动:操作台(或低压配电柜)选择集中手动,由操作台控制启停设备。PLC手动:操作台(或低压配电柜)选择PLC,由上位机监控画面启停各设备。PLC自动:操作台(或低压配电柜)选择PLC,由上位机画面控制系统的启停。3、防止堆料,系统的启动顺序按逆料流方向依次启动各个设备,每台设备的启动时间间隔为6秒。系统的停止顺序按顺料流方向每6秒钟停一台设备。4、设备启动时,进行声光报警10秒;设备正常运行时能够监控其工作状态,轻故障声光报警,重故障系统自动停车。5、正常停止、故障停止和紧急停止。系统设备PLC自动运行时的停止方式有三种方式:正常停止:顺料流方向每台设备间隔6秒钟顺序停止。故障停止:当系统中某台设备发生故障时:轻故障报警;重故障时故障设备逆料流方向的设备停车,其余设备6秒钟后顺序停止。紧急停止:整个子系统立即停车。6、自控系统本身具备自诊断功能,包括系统设备状态、自控设备状态和系统通讯状态。仪表部分仪表控制系统主要包括两部分:一部分是监视,另一部分是回路调节,通过程序实现回路调节,在上位机上作监控画面。第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页三、控制功能(程序部分)一)、电气部分:自动控制设备(共104台)1、原料库系统自控设备(8台)①给料机5台(1#~5#)②螺旋输送机1台(6#)③螺旋计量秤1台④1#配料皮带1台2、烘干系统自控设备(6台)①助燃风机1台(201D)②冷却风机1台(202D)③螺旋式锁风阀1台(205D)④进料皮带机1台(203D)T1-l1-1⑤烘干机1台(206D)l1-2⑥1#干燥皮带1台(204D)l1-3l21-1L22-13、润磨系统自控设备(8台)①泥浆泵1台(307D)②通风机1台(308D)③2#烘干皮带1台(301D)l21-1④电液推杆翻板阀1台(302D)⑤1#润磨皮带1台(303D)l21-2⑥润磨机1台l21-3⑦3#润磨皮带1台(306D)l21-4L3-1⑧2#润磨皮带1台(304D)L22-1L3-14、造球系统自控设备(27台)①管道泵2台(405aD405bD)②造球机刮刀9台③造球机油泵3台④造球机吸油泵3台⑤1#造球皮带1台(401D)L3-1⑥犁式卸料机2台(402aD402bD)L3-2⑦拉式皮带3台(403aD403bD403cD)L4-1(单连)⑧圆盘造球机3台L4-2(单连)⑨2#造球皮带1台(404D)L4-3L5-15、链箅机系统自控设备(7台)①电液推杆翻板电动蝶阀2台(6M7M)②烟囱卷扬1台(5M)③大球辊筛1台(1M)L5-1④宽皮带1台(3M)L5-2⑤辊式布料器1台(2M)L5-3⑥链箅机1台(4M)L5-46、回转窑系统自控设备(7台)①回转窑1座L5-5第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页②辅机系统挡轮油泵2台③辅机系统慢驱电机1台④辅机系统窑头风机1台⑤辅机系统窑尾风机1台⑥辅机系统主电机冷却风机1台7、环冷机系统自控设备(9台)①环冷鼓风机3台(501D502D503D)②环冷助燃风机2台(504D505D)③环冷机1台(506D)L5-6④环冷机事故电机1台(507D)⑤环冷结构冷却风机1台(508D)⑥环冷链板机1台(509D)L5-7L61-1L63-18、成品储运系统自控设备(24台)①卸灰机3台②清灰机3台③...
