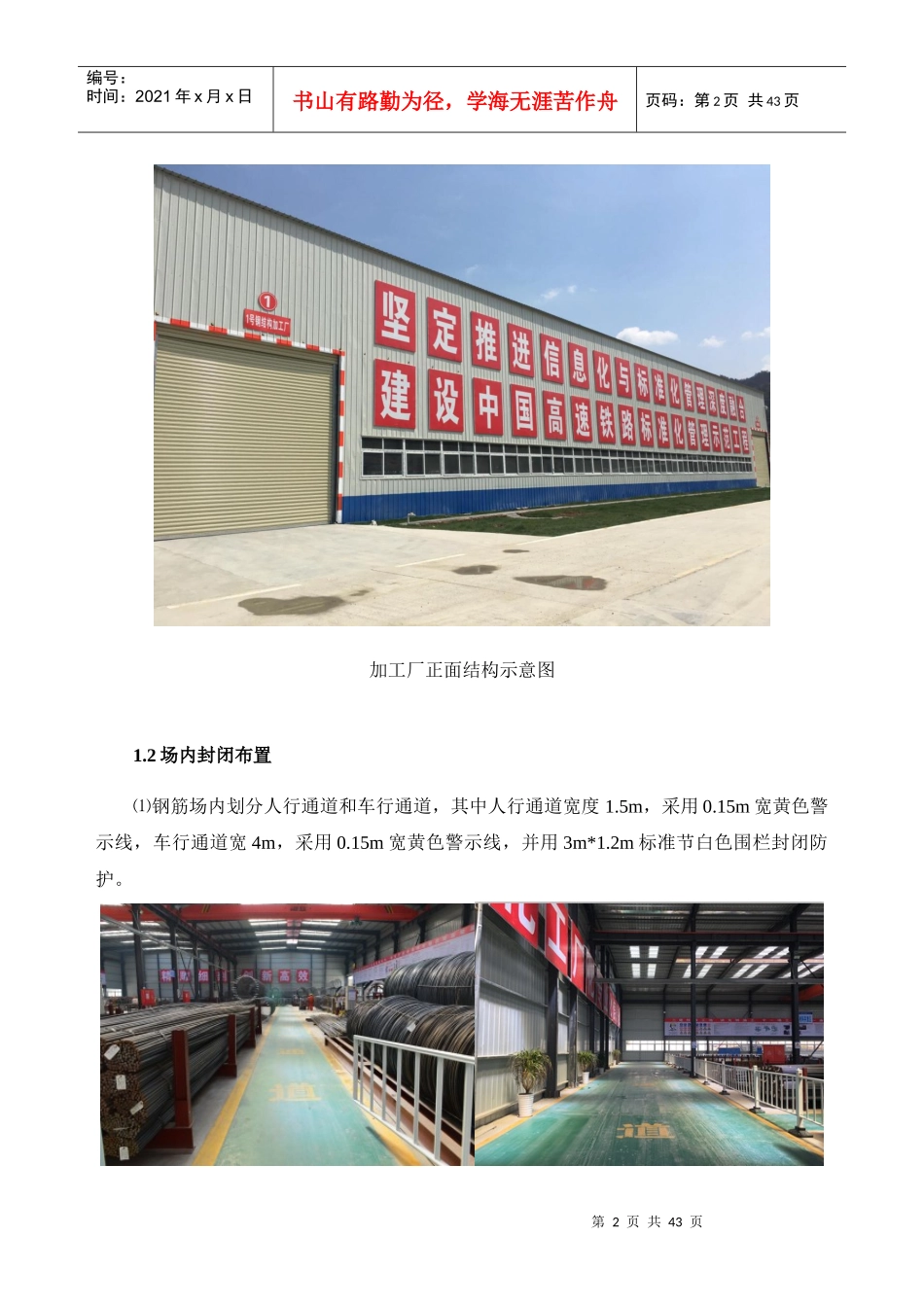

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页钢结构加工厂建设标准1.封闭管理1.1场外封闭布置钢结构加工厂实行封闭管理，采取彩钢板围墙厂棚封闭，设置车间型加工场地，场地出入口设置牢固美观、开启方便的大门，大门采用遥控电动卷闸门，大门宽9m，高6m，场内夜间作业及未作业时，大门采取关闭状态。大门顶部正中安装“3号钢结构加工厂”红底白字标识牌，牌子长2.5m，宽2.5m，。加工厂进出口大门示意图第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页加工厂正面结构示意图1.2场内封闭布置⑴钢筋场内划分人行通道和车行通道，其中人行通道宽度1.5m，采用0.15m宽黄色警示线，车行通道宽4m，采用0.15m宽黄色警示线，并用3m*1.2m标准节白色围栏封闭防护。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页人行通道示意图行车通道示意图厂区白色围栏封闭示意图2.加工棚建设2.1钢结构建设厂内加工棚长96m、宽48m，采用轻钢结构搭设，采用“桥式起重机”24m跨布置的门式钢架厂房，柱距6.0m，立柱高10.55m（行吊位置高8.55m），长度可根据实际需求确定，屋顶采用可拼装式结构构件，24m跨式钢架屋架分别为12m+12m法兰盘螺栓联结而成，场内采光以顶部采光板加两侧窗户具体设计图纸详见图4、附图5。第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页厂房侧边结构示意图顶棚采光板及通风位置2.2标准化文明建设悬挂各种机械操作规程、安全规范和安全警示标志、质量规范、加工大样图、安全质量标语等。各种机械加工设备均挂设“机械设备二维码标识牌”和“安全操作规程牌”，加工车间的出口正上方悬挂LED显示屏（3.5×7m）），显示场内主要负责人、工作内容及主要风险源。加工车间的进口处挂设“钢结构厂风险源公式牌”，信息公示牌。场内路边放置盆景绿化。第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页安全文明施工牌（宽度2.5m，长度根据实际长度确定，底部离地4m）第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共43页机械设备及操作规程牌（机械设备标识牌尺寸为0.3m*0.4m、操作规程牌尺寸0.5m*0.7m，左上角张贴二维码标识）第7页共43页第6页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共43页（LED显示屏尺寸为3.5×7m）第8页共43页第7页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共43页信息公示牌悬挂高度以人方便更换张贴二维码为宜厂内盆景绿化示意图3.场地硬化钢结构加工厂内按照使用功能分Ⅱ级硬化：I类硬化区（表层50cm厚C30钢筋混凝土砼，底层为50cm混渣）用于原材料存放区及加工区；Ⅱ类硬化区（表层25cmC20砼，底层为30cm混渣）、用于重车通行的主道路。第9页共43页第8页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共43页厂内硬化地面示意图4.材料堆放⑴统一设立原材料仓储集中堆码、加工区，各类物资应按品种、规格堆码整齐、稳妥，不得乱堆乱放和超高堆放，做到一头齐、一条线，砂石成堆，场地整洁，无铁碎杂物。金属、木材及构配件等底部应按规定加设垫块，并应符合下列要求：①易于滑滚的材料堆放必须捆绑牢固，高度不得超过2m。②用人工堆放袋装材料时，其高度不得超过1.5m。③堆放钢板及钢杆件时，其高度不得超过1m，钢杆件每层应用垫木隔开。④原材料存储台采用工字钢（I22a）作为支撑架，工钢、角钢、钢筋（线材）储存台间距为2m，储存台每间隔2m预埋1.5m高竖向18#工字钢；钢板存放区储存台间距为2m。钢筋（圆盘）储存台间距为1m，储存台外侧预埋1.6m高竖向18#工字钢。存储台工字钢涂刷红白相间反光漆，I22a工字钢刷漆间距1.0m，18#工字钢刷漆间距0.2m。第10页共43页第9页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共43页钢板储存台（参考图）钢...
