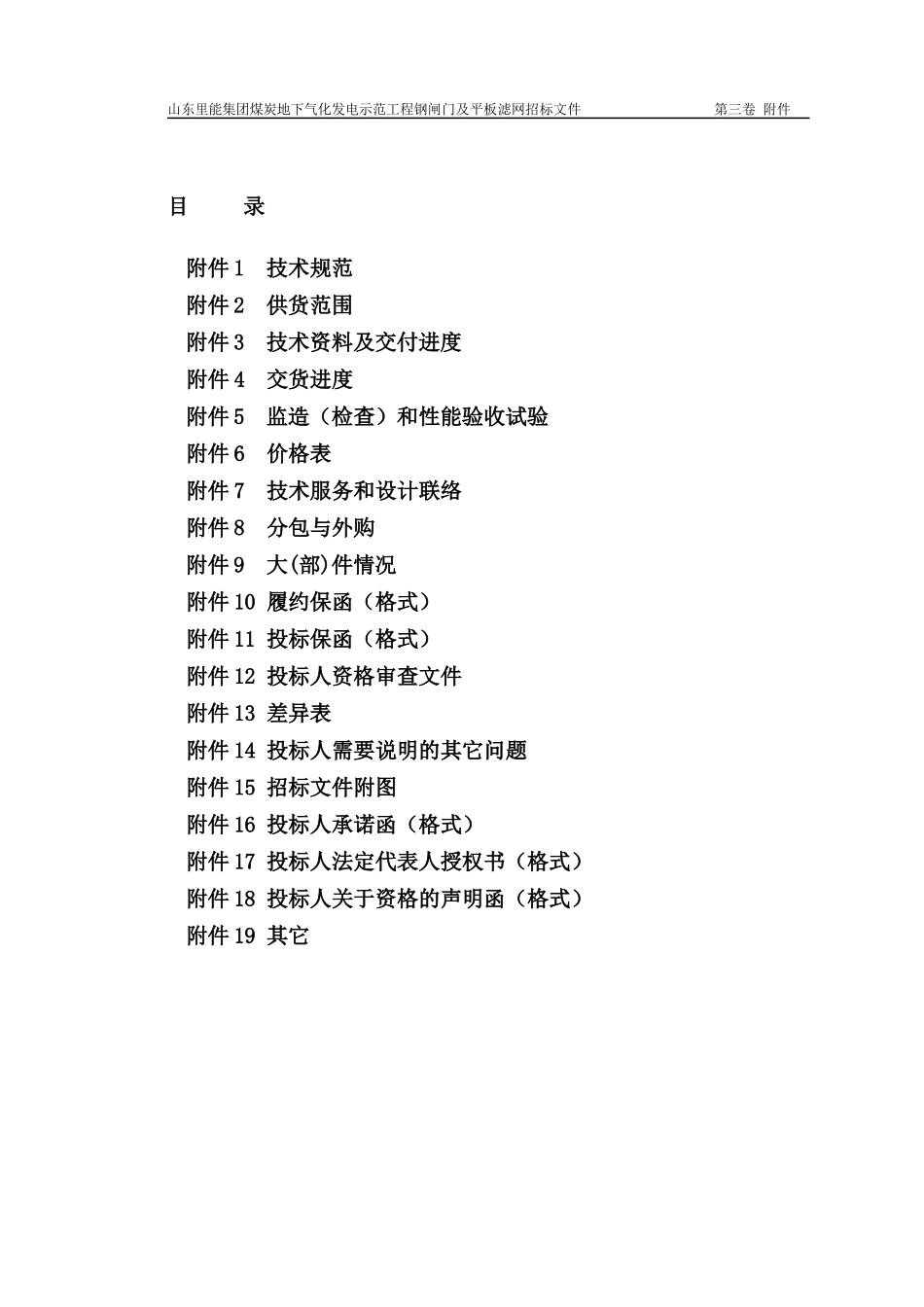

招标编号:________山东里能集团煤炭地下气化发电示范工程2×300MW机组钢闸门及平板滤网招标文件第三卷附件北京国电华北电力工程有限公司2005年2月北京山东里能集团煤炭地下气化发电示范工程钢闸门及平板滤网招标文件第三卷附件目录附件1技术规范附件2供货范围附件3技术资料及交付进度附件4交货进度附件5监造（检查）和性能验收试验附件6价格表附件7技术服务和设计联络附件8分包与外购附件9大(部)件情况附件10履约保函（格式）附件11投标保函（格式）附件12投标人资格审查文件附件13差异表附件14投标人需要说明的其它问题附件15招标文件附图附件16投标人承诺函（格式）附件17投标人法定代表人授权书（格式）附件18投标人关于资格的声明函（格式）附件19其它山东里能集团煤炭地下气化发电示范工程钢闸门及平板滤网招标文件第三卷附件附件1技术规范1总则1.1本招标文件适用于山东里能集团煤炭地下气化发电示范位工程2×300MW国产燃煤机组的平板滤网及钢闸门的设计、结构、性能、安装和试验等方面的技术要求。1.2本招标文件中提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合工业标准和本招标文件的优质产品。同时对国家有关安全、环保等强制性标准，必须满足相应要求。1.3如对本招标文件有偏差（包括任何细微偏差，无论多少）都必须清楚地表示在本招标文件的附件“差异表”中。否则将认为卖方完全响应本招标文件提出的要求。1.4卖方须执行本招标文件所列标准。当卖方所执行标准与本招标文件所列标准有矛盾时，按照技术要求高的条款所在标准执行。1.5若卖方所提供的投标文件前后有不一致的地方，应以更有利于设备安装运行、工程质量为原则，由买方确定。1.6合同签订后3个月内，按招标文件要求，卖方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，由买方确认。1.7本招标文件经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。1.8本设备技术规范书未尽事宜,由买、卖双方协商确定。2工程概况2.1山东里能集团煤炭地下气化发电示范位工程于济宁市以西10km，南邻老327国道，北距新327国道3.8km，东邻济宁市任城区，西距嘉祥县城8km。2.2本项目由山东里能集团兴建，本期工程安装2台300MW国产机组。2.3水源电厂循环水系统采用单元制二次循环供水系统，水源为地下水。3设计和运行条件3.1系统概况和相关设备本工程每台机组配置2台循环水泵，每两台循环水泵进水流道设一套液压平面钢-2-山东里能集团煤炭地下气化发电示范工程钢闸门及平板滤网招标文件第三卷附件闸门，共两套；每两台循环水泵进水流道设3套平板粗滤网及3套平板细滤网，共12套。3.2工程主要原始资料3.2.1自然条件水温：不大于40℃平均气压：1011.7hPa平均相对湿度：69%3.2.2厂址条件根据《中国地震动参数区划图》和《建筑抗震设计规范》，拟选厂址所在区域地震动峰值加速为0.05g对应的地震基本烈度为6度。3.3安装运行条件3.3.1钢闸门为室外布置，其安装布置情况如下：安装场地标高：38.0m闸门门楣标高：38.2m闸门底标高：34.8m流道净宽度：2.5m闸门孔口尺寸：宽×高=2.5m×3.4m闸门导槽（名义）深度：3.9m3.3.2平板滤网为室外布置，其安装布置情况如下：安装场地标高：38.0m滤网顶面标高：38.2m滤网底标高：34.8m流道净宽度：2.5m孔口尺寸：宽×高=2.5m×3.4m滤网导槽（名义）深度：3.9m4技术要求4.1设备基本技术参数及功能4.1.1设备名称：液压平板钢闸门。。。。。。。。。。。。。。。。。。。2套液压平面钢闸门门槽。。。。。。。。。。。。。。。。。。。2套-3-山东里能集团煤炭地下气化发电示范工程钢闸门及平板滤网招标文件第三卷附件平板粗滤网。。。。。。。。。。。。。。。。。。。6套平板细滤网。。。。。。。。。。。。。。。。。。。6套平板滤网导槽。。。。。。。。。。。。。。。。。。。12套4.1.2设备功能：钢闸门及平板滤网设于取水泵房流道进水口，在流道内设备检修时，应能有效阻断外部水流。4.1.3技术参数闸门、滤网名义尺寸：3400mm(高)×2500mm(宽)水室深度：3.9m进...
