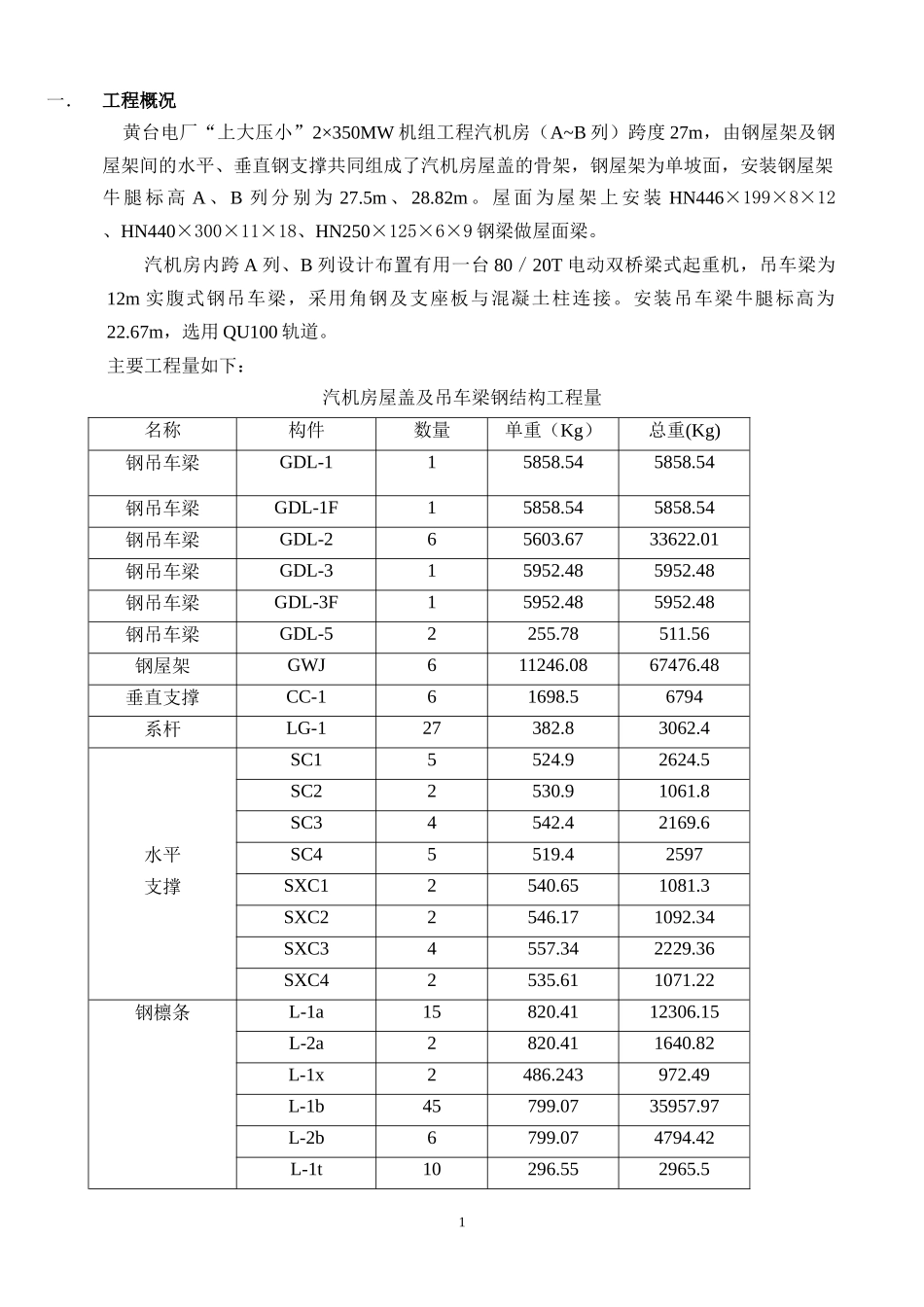

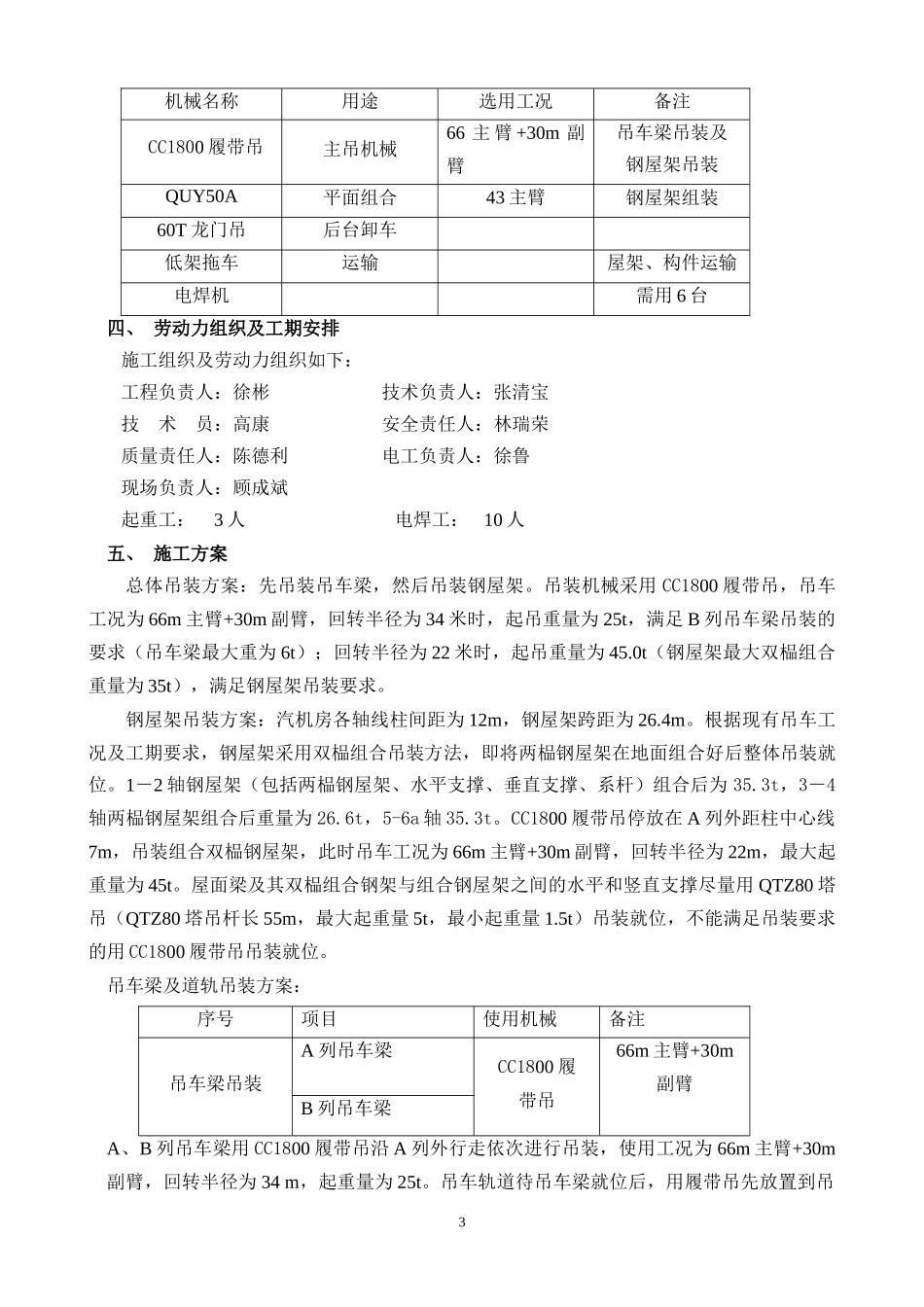

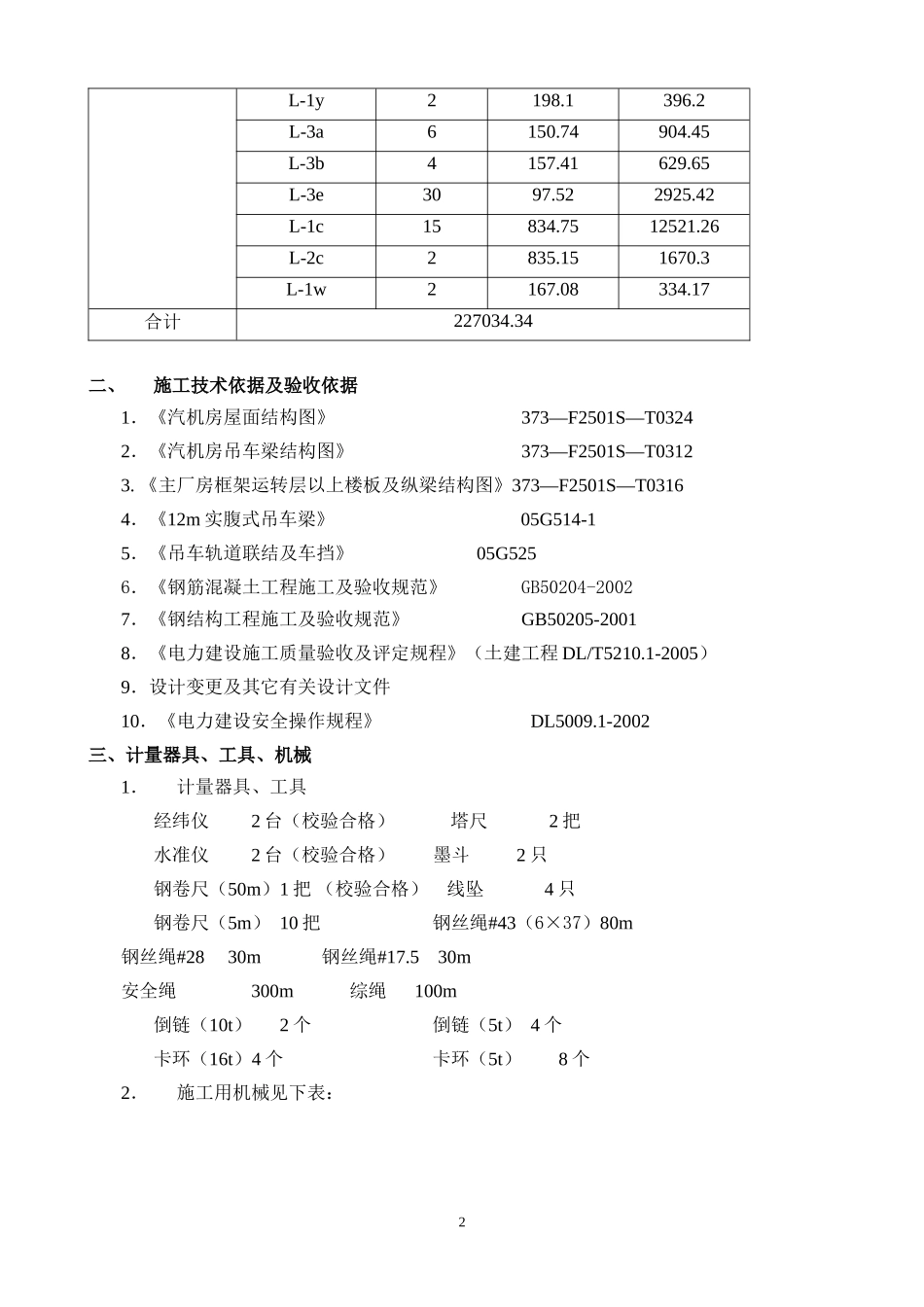

一．工程概况黄台电厂“上大压小”2×350MW机组工程汽机房（A~B列）跨度27m，由钢屋架及钢屋架间的水平、垂直钢支撑共同组成了汽机房屋盖的骨架，钢屋架为单坡面，安装钢屋架牛腿标高A、B列分别为27.5m、28.82m。屋面为屋架上安装HN446×199×8×12、HN440×300×11×18、HN250×125×6×9钢梁做屋面梁。汽机房内跨A列、B列设计布置有用一台80／20T电动双桥梁式起重机，吊车梁为12m实腹式钢吊车梁，采用角钢及支座板与混凝土柱连接。安装吊车梁牛腿标高为22.67m，选用QU100轨道。主要工程量如下：汽机房屋盖及吊车梁钢结构工程量名称构件数量单重（Kg）总重(Kg)钢吊车梁GDL-115858.545858.54钢吊车梁GDL-1F15858.545858.54钢吊车梁GDL-265603.6733622.01钢吊车梁GDL-315952.485952.48钢吊车梁GDL-3F15952.485952.48钢吊车梁GDL-52255.78511.56钢屋架GWJ611246.0867476.48垂直支撑CC-161698.56794系杆LG-127382.83062.4水平支撑SC15524.92624.5SC22530.91061.8SC34542.42169.6SC45519.42597SXC12540.651081.3SXC22546.171092.34SXC34557.342229.36SXC42535.611071.22钢檩条L-1a15820.4112306.15L-2a2820.411640.82L-1x2486.243972.49L-1b45799.0735957.97L-2b6799.074794.42L-1t10296.552965.51L-1y2198.1396.2L-3a6150.74904.45L-3b4157.41629.65L-3e3097.522925.42L-1c15834.7512521.26L-2c2835.151670.3L-1w2167.08334.17合计227034.34二、施工技术依据及验收依据1．《汽机房屋面结构图》373—F2501S—T03242．《汽机房吊车梁结构图》373—F2501S—T03123.《主厂房框架运转层以上楼板及纵梁结构图》373—F2501S—T03164．《12m实腹式吊车梁》05G514-15．《吊车轨道联结及车挡》05G5256．《钢筋混凝土工程施工及验收规范》GB50204-20027．《钢结构工程施工及验收规范》GB50205-20018．《电力建设施工质量验收及评定规程》（土建工程DL/T5210.1-2005）9．设计变更及其它有关设计文件10．《电力建设安全操作规程》DL5009.1-2002三、计量器具、工具、机械1．计量器具、工具经纬仪2台（校验合格）塔尺2把水准仪2台（校验合格）墨斗2只钢卷尺（50m）1把（校验合格）线坠4只钢卷尺（5m）10把钢丝绳#43（6×37）80m钢丝绳#2830m钢丝绳#17.530m安全绳300m综绳100m倒链（10t）2个倒链（5t）4个卡环（16t）4个卡环（5t）8个2．施工用机械见下表：2机械名称用途选用工况备注CC1800履带吊主吊机械66主臂+30m副臂吊车梁吊装及钢屋架吊装QUY50A平面组合43主臂钢屋架组装60T龙门吊后台卸车低架拖车运输屋架、构件运输电焊机需用6台四、劳动力组织及工期安排施工组织及劳动力组织如下：工程负责人：徐彬技术负责人：张清宝技术员：高康安全责任人：林瑞荣质量责任人：陈德利电工负责人：徐鲁现场负责人：顾成斌起重工：3人电焊工：10人五、施工方案总体吊装方案：先吊装吊车梁，然后吊装钢屋架。吊装机械采用CC1800履带吊，吊车工况为66m主臂+30m副臂，回转半径为34米时，起吊重量为25t，满足B列吊车梁吊装的要求（吊车梁最大重为6t）；回转半径为22米时，起吊重量为45.0t（钢屋架最大双榀组合重量为35t），满足钢屋架吊装要求。钢屋架吊装方案：汽机房各轴线柱间距为12m，钢屋架跨距为26.4m。根据现有吊车工况及工期要求，钢屋架采用双榀组合吊装方法，即将两榀钢屋架在地面组合好后整体吊装就位。1－2轴钢屋架（包括两榀钢屋架、水平支撑、垂直支撑、系杆）组合后为35.3t，3－4轴两榀钢屋架组合后重量为26.6t，5-6a轴35.3t。CC1800履带吊停放在A列外距柱中心线7m，吊装组合双榀钢屋架，此时吊车工况为66m主臂+30m副臂，回转半径为22m，最大起重量为45t。屋面梁及其双榀组合钢架与组合钢屋架之间的水平和竖直支撑尽量用QTZ80塔吊（QTZ80塔吊杆长55m，最大起重量5t，最小起重量1.5t）吊装就位，不能满足吊装要求的用CC1800履带吊吊装就位。吊车梁及道轨吊装方案：序号项目使用机械备注吊车梁吊装A列吊车梁CC1800履带吊66m主臂+30m副臂B列吊车梁A、B列吊车梁用CC1800履带吊沿A列外行走依次进行吊装，使用工况为66m主臂+30m副臂，回转半径为34m，起重量为25t。吊车轨道待吊车梁就位后，用履带吊先放...
