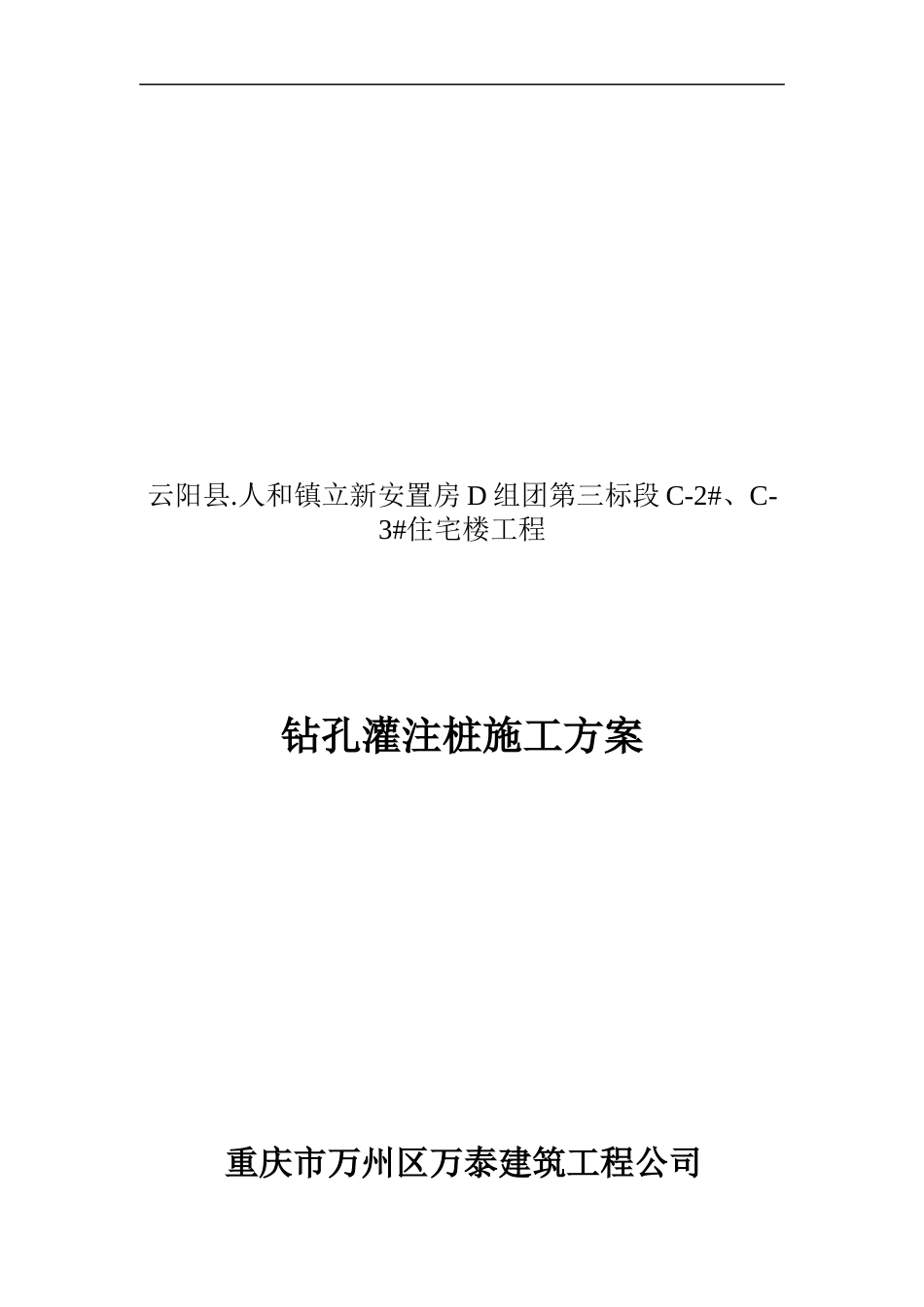

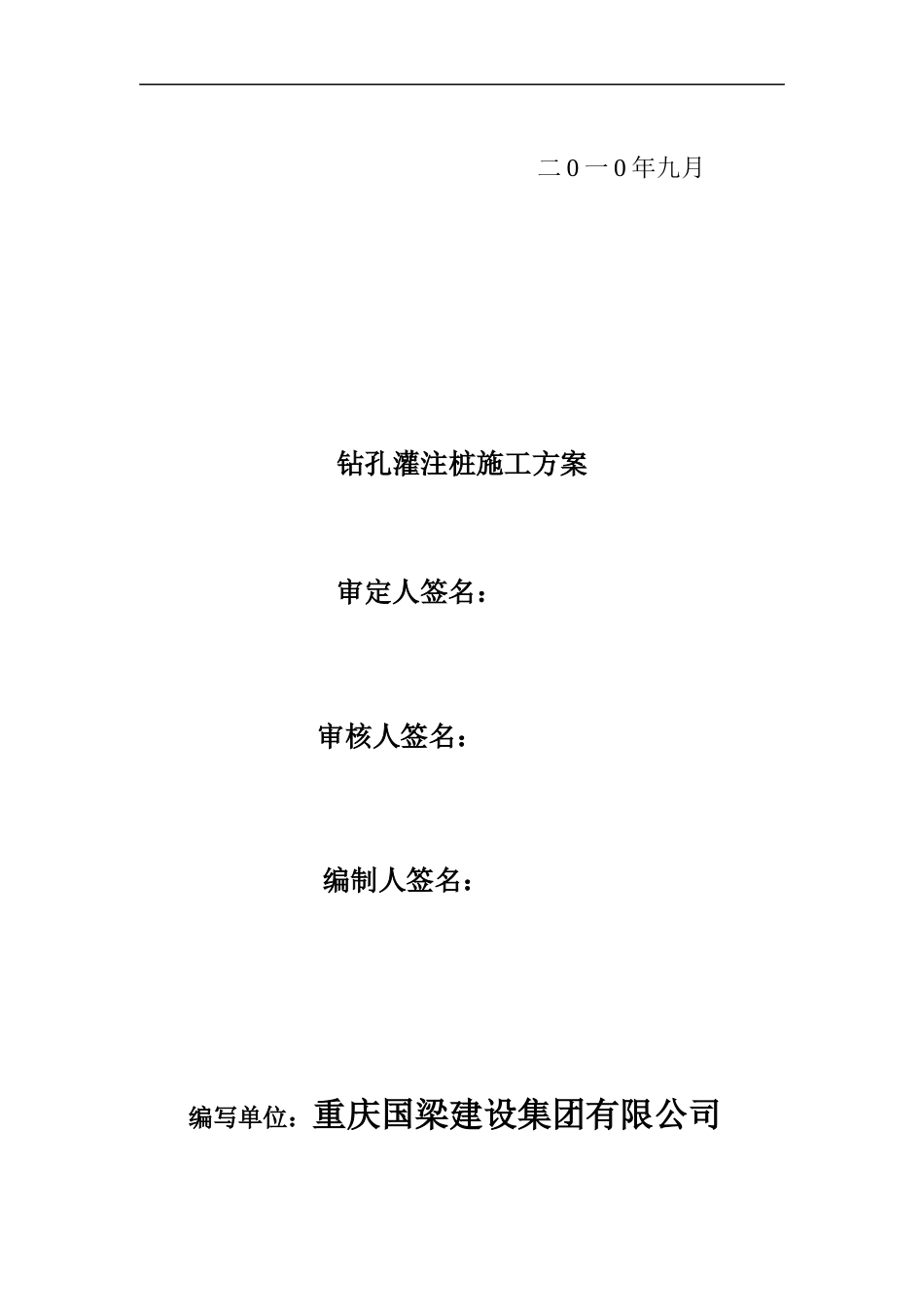

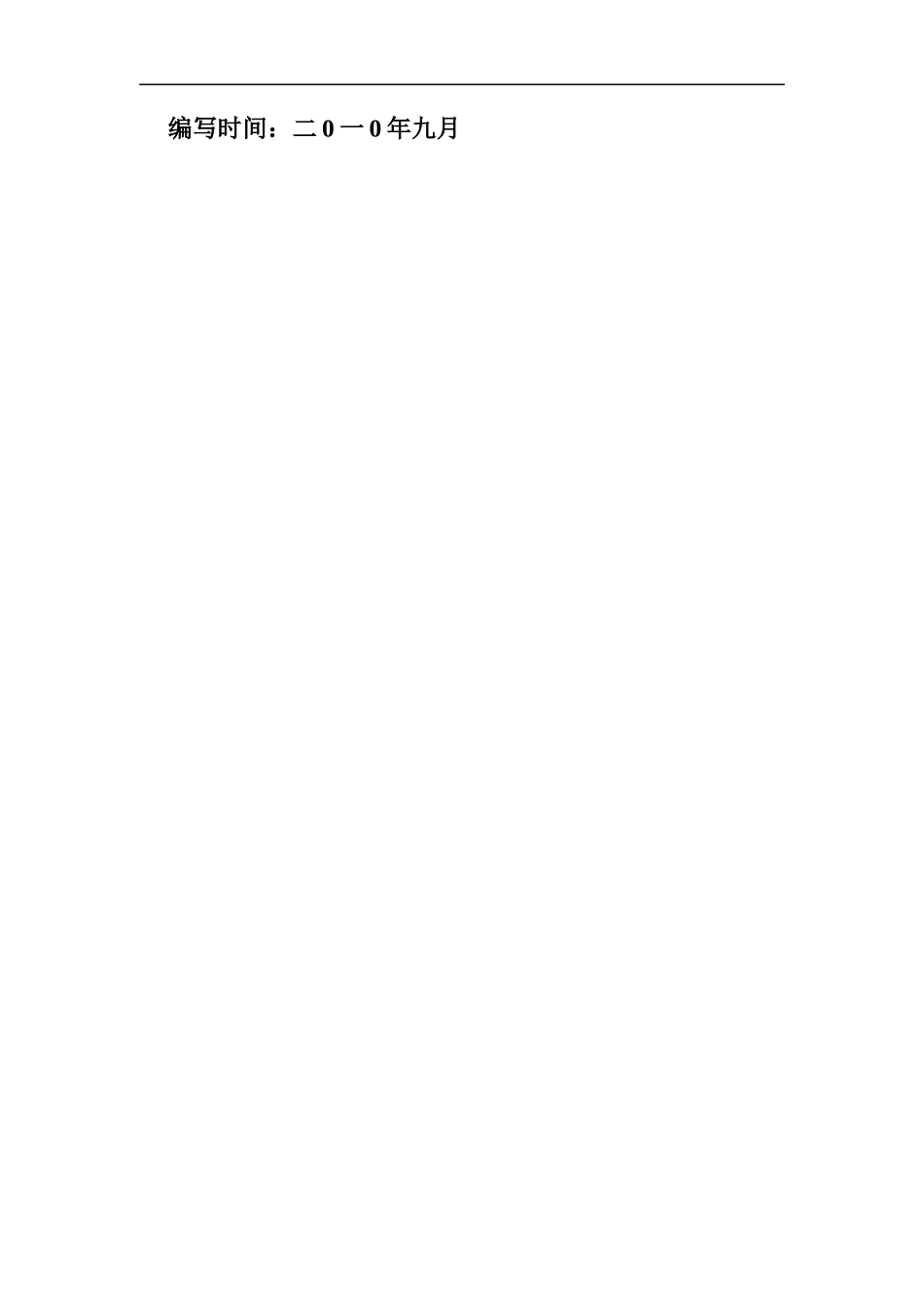

云阳县.人和镇立新安置房D组团第三标段C-2#、C-3#住宅楼工程钻孔灌注桩施工方案重庆市万州区万泰建筑工程公司二0一0年九月钻孔灌注桩施工方案审定人签名：审核人签名：编制人签名：编写单位：重庆国梁建设集团有限公司编写时间：二0一0年九月目录第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页第1章编制依据1.施工图纸：工程施工设计图纸2.地质勘察报告3.施工合同4.国家法规：序号类别名称编号1国家《建筑工程质量管理条例》国务院令第279号2国家《工程建筑标准强制性条文》建设部建标[2000]85号文3国家《中华人民共和国建筑法》4国家《建设工程安全生产管理条例》5.规范、规程：序号类别名称编号1国家《工程测量规范》（GBJ50026—93）2国家《建筑地基基础工程施工质量验收规范》（GB50202—2002）3国家《混凝土结构工程施工质量验收规范》(GB50024—2002)4国家《建筑工程施工质量验收统一标准》(GB50300—2001)5行业《钢筋焊接接头试验方法》(JGJ/27—2001)6行业《钢筋焊接及试验规范》(JGJ18—96)7行业《建筑桩基技术规范》（JGJ94—94）6.其他：公司多年来同类工程的施工经验。第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页第2章工程概况2.1.1总体概况此工程位于云阳县.人和镇立新安村。工程建设单位：重庆国梁建设集团有限公司工程设计单位：云阳县江峡设计事务所地质勘察单位：1.相关设计数据(1)本工程桩基工程桩219根。(2)本工程采用Ф600混凝土钻孔灌注桩，持力层单桩抗压承载力按1600Kpa计算，桩长约18.6m，施工应保证桩长，试桩竖向抗压承载力设计值：3400KN。(3)本工程采用砾砂层作为桩端持力层，即《岩土土工程勘察报告》中的第5层。(4)本桩基为泥浆护壁成孔灌注桩，泥浆护壁成孔应采用孔口护筒，护筒埋设深度应大于1.5m，并应满足孔内泥浆面高度的要求，泥浆制备应采用高塑性或膨润土泥浆护壁，施工应符合下列要求：施工期间护筒内的泥浆面应高出地下水位1.0m以上；在清孔过程中，应不断置换泥浆，直至浇注水下混凝土；浇注混凝土前，孔底500mm以内的泥浆比重应小于1.25，含砂率<8％，粘度<28，在容易产生泥浆渗漏的土层采取维持孔壁稳定的措施。桩成孔施工垂直度允许偏差为1％，钻孔达到设计深度后，在灌注混凝土之前，应二次清孔，孔底沉渣厚度应小于100mm。(5)施工废弃的泥浆渣应按环境保护的有关规定处理。(6)桩基混凝土采用C30商品砼，钢筋分别采用HPB235级钢和HRB335级钢。钢筋笼长度统一按15.0m制作，采用φ8@100/200螺旋箍筋，加强箍筋2φ12@2000，主筋12φ14，主筋净保护层为50mm。(7)钢筋笼搬运和吊装时，应防止变形，下沉时要对准桩位，避免碰撞孔壁.到位后立即固定，浇灌混凝土，同时桩顶混凝土浇注完成后应高出桩顶标高1000mm。(8)桩基施工完成后，应按省有关规定对桩身质量和桩基承载力进行检测，检验合格后，才能进行下一道工序的施工。(9)灌注桩的充盈系数应大于1.1，且小于1.3，实际施工按1.25～1.30m进行施工。2.2工程特点和施工要求：1.工期紧、桩径小，对成孔质量要求高。2.由于机械施工周期短桩位分布范围大，施工机械调动频繁。3.进入雨水季节，由于降水原因，施工场地道路积水多,对施工有一定影响。2.3主要工作量本工程基础工程桩采用钻孔灌注桩，采用反循环成孔工艺，共计219根桩。第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页第3章施工部署3.1施工总体流程工程桩基础施工总体流程如下：施工放线→临时布置设施→设备、材料、人员进场→砼供应商的选定→基础桩施工3.2施工准备工作1.进行图纸会审，编制桩号，制定材料机械进场计划。2.场地整平，周围设排水设施，对场地中影响施工机械进场的松软土层已进行适当碾压以及回填石渣瓦砾加固处理。3.布置与铺设施工临时供水、供电、运输道路及小型临时设施，设置泥浆池及废浆沉淀处理池。4.设置测量控制桩、水准点控制桩,并经复核，钻孔桩中心位置钉小木桩或撒白灰标志。5.清晰地质情况并取得有关钻孔技术参数。6.应及时清除循环槽和沉淀池内沉淀的...
