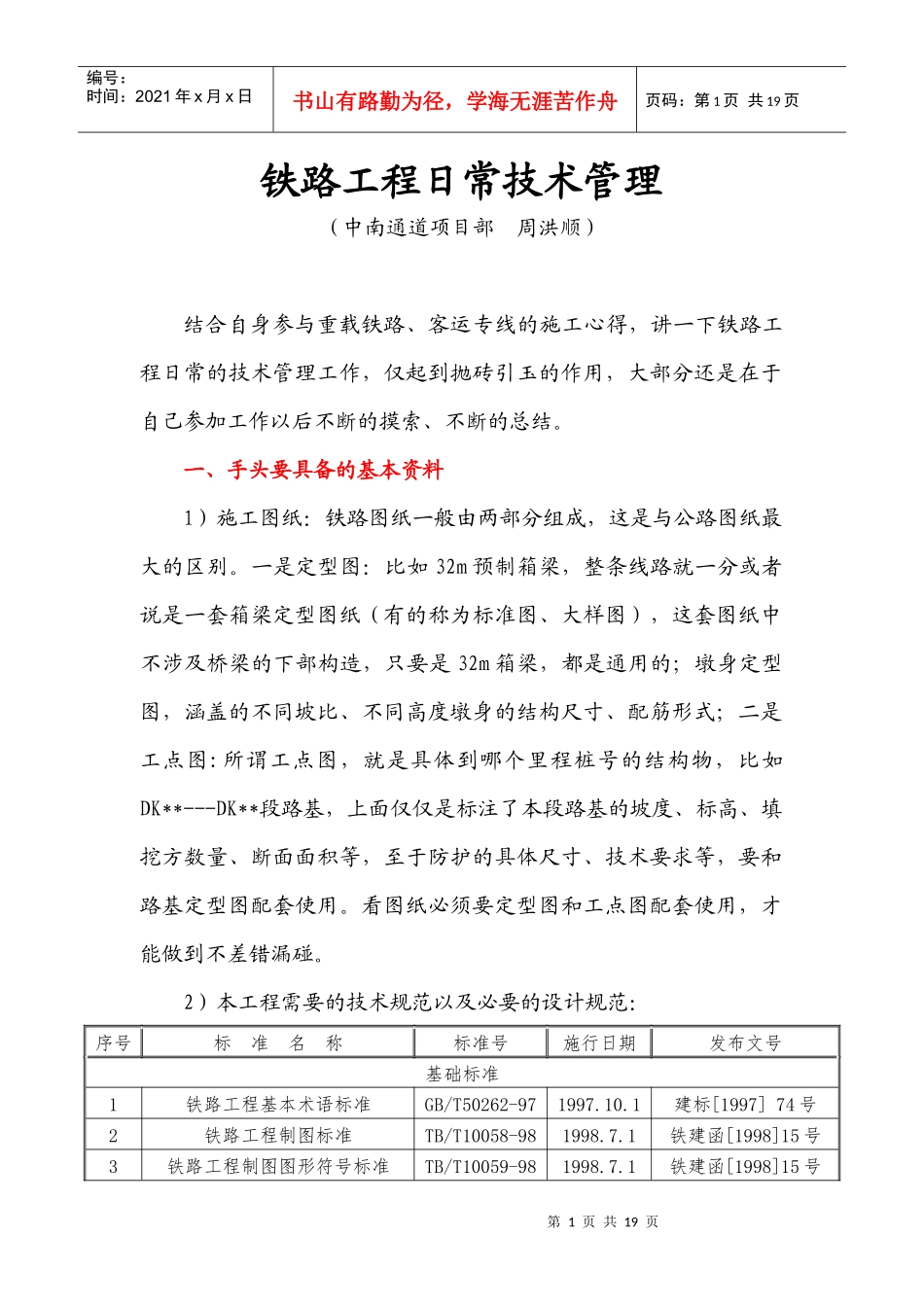

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页铁路工程日常技术管理（中南通道项目部周洪顺）结合自身参与重载铁路、客运专线的施工心得，讲一下铁路工程日常的技术管理工作，仅起到抛砖引玉的作用，大部分还是在于自己参加工作以后不断的摸索、不断的总结。一、手头要具备的基本资料1）施工图纸：铁路图纸一般由两部分组成，这是与公路图纸最大的区别。一是定型图：比如32m预制箱梁，整条线路就一分或者说是一套箱梁定型图纸（有的称为标准图、大样图），这套图纸中不涉及桥梁的下部构造，只要是32m箱梁，都是通用的；墩身定型图，涵盖的不同坡比、不同高度墩身的结构尺寸、配筋形式；二是工点图:所谓工点图，就是具体到哪个里程桩号的结构物，比如DK**---DK**段路基，上面仅仅是标注了本段路基的坡度、标高、填挖方数量、断面面积等，至于防护的具体尺寸、技术要求等，要和路基定型图配套使用。看图纸必须要定型图和工点图配套使用，才能做到不差错漏碰。2）本工程需要的技术规范以及必要的设计规范：序号标准名称标准号施行日期发布文号基础标准1铁路工程基本术语标准GB/T50262-971997.10.1建标[1997]74号2铁路工程制图标准TB/T10058-981998.7.1铁建函[1998]15号3铁路工程制图图形符号标准TB/T10059-981998.7.1铁建函[1998]15号第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页序号标准名称标准号施行日期发布文号通用标准勘察测量标准5铁路工程岩土分类标准TB10077-20012001.12.1铁建设[2001]90号6铁路工程地质勘察规范TB10012-20012001.12.1铁建设[2001]90号7新建铁路工程测量规范TB10101-991999.6.1铁建设函[1999]69号8既有铁路测量技术规则TBJ105-881989.7.1铁基[1989]3号设计标准10新建时速200公里客货共线铁路设计暂行规定2005.4.25铁建设函[2005]285号12铁路线路设计规范GB50090-20062006.6.1建设部公告第418号13铁路路基设计规范TB10001-20052005.4.25铁建设[2005]66号14铁路桥涵设计基本规范TB10002.1-20052005.6.14铁建设[2005]108号15铁路隧道设计规范TB10003-20052005.4.25铁建设[2005]67号34铁路工程建设项目水土保持方案技术标准TB10503-20052005.4.25铁建设[2005]66号验收标准38新建时速200公里客货共线铁路工程施工质量验收暂行标准2004.1.30铁建设[2004]8号39铁路混凝土强度检验评定标准TB10425-941995.4.1铁建函[1994]76号40铁路混凝土工程施工质量验收补充标准2005.9.1铁建设[2005]160号41铁路路基工程施工质量验收标准TB10414-20032004.1.1铁建设[2003]127号42铁路桥涵工程施工质量验收标准TB10415-20032004.1.1铁建设[2003]127号43铁路隧道工程施工质量验收标准TB10417-20032004.1.1铁建设[2003]127号44铁路轨道工程施工质量验收标准TB10413-20032004.1.1铁建设[2003]127号45铁路站场工程施工质量验收标准TB10423-20032004.1.1铁建设[2003]127号46铁路运输通信工程施工质量验收标准TB10418-20032004.1.1铁建设[2003]127号47铁路信号工程施工质量验收标准TB10419-20032004.1.1铁建设[2003]127号48铁路电力工程施工质量验收标准TB10420-20032004.1.1铁建设[2003]127号49铁路电力牵引供电工程施工质量验收标准TB10421-20032004.1.1铁建设[2003]127号50铁路给水排水工程施工质量验收标准TB10422-20032004.1.1铁建设[2003]127号施工标准第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页序号标准名称标准号施行日期发布文号51新建客货共线铁路工程施工补充规定（暂行）2004.1.30铁建设[2004]8号52铁路工程施工安全技术规程（上册）TB10401.1-20032003.6.1铁建设函[2003]99号53铁路工程施工安全技术规程（下册）TB10401.2-20032003.6.1铁建设函[2003]99号54铁路工程基桩无损检测规程TB10218-991999.6.1铁建设函[1999]69号55铁路工程结构混凝土强度检测规程TB10426-20042004.4.1铁建设函[2004]121号56铁路混凝土工程施工技术指南TZ210-20052005.9.22经规标准[2005]11057铁路路基施工规范TB10202-20022002.7.1铁建设[2002]...
