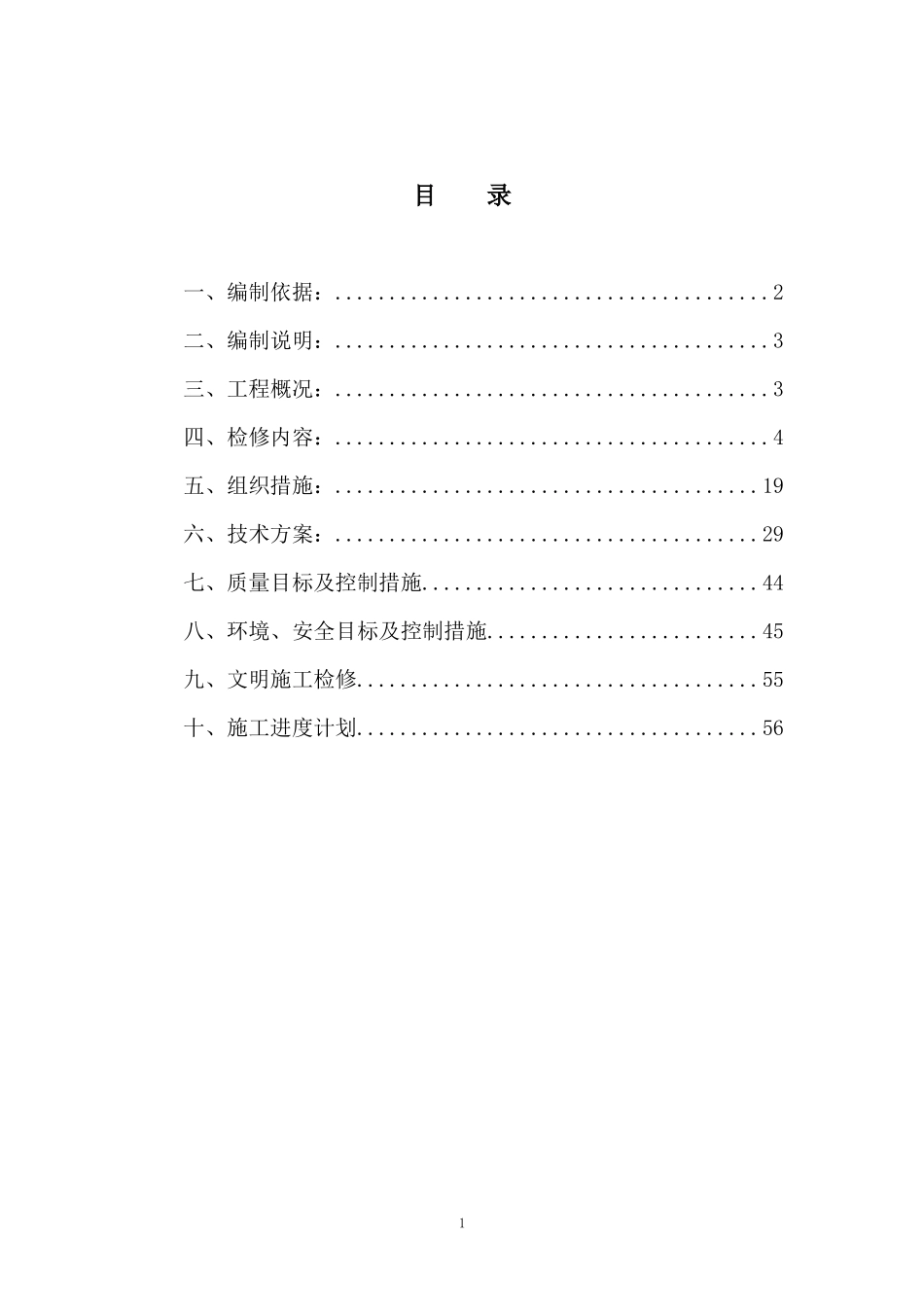

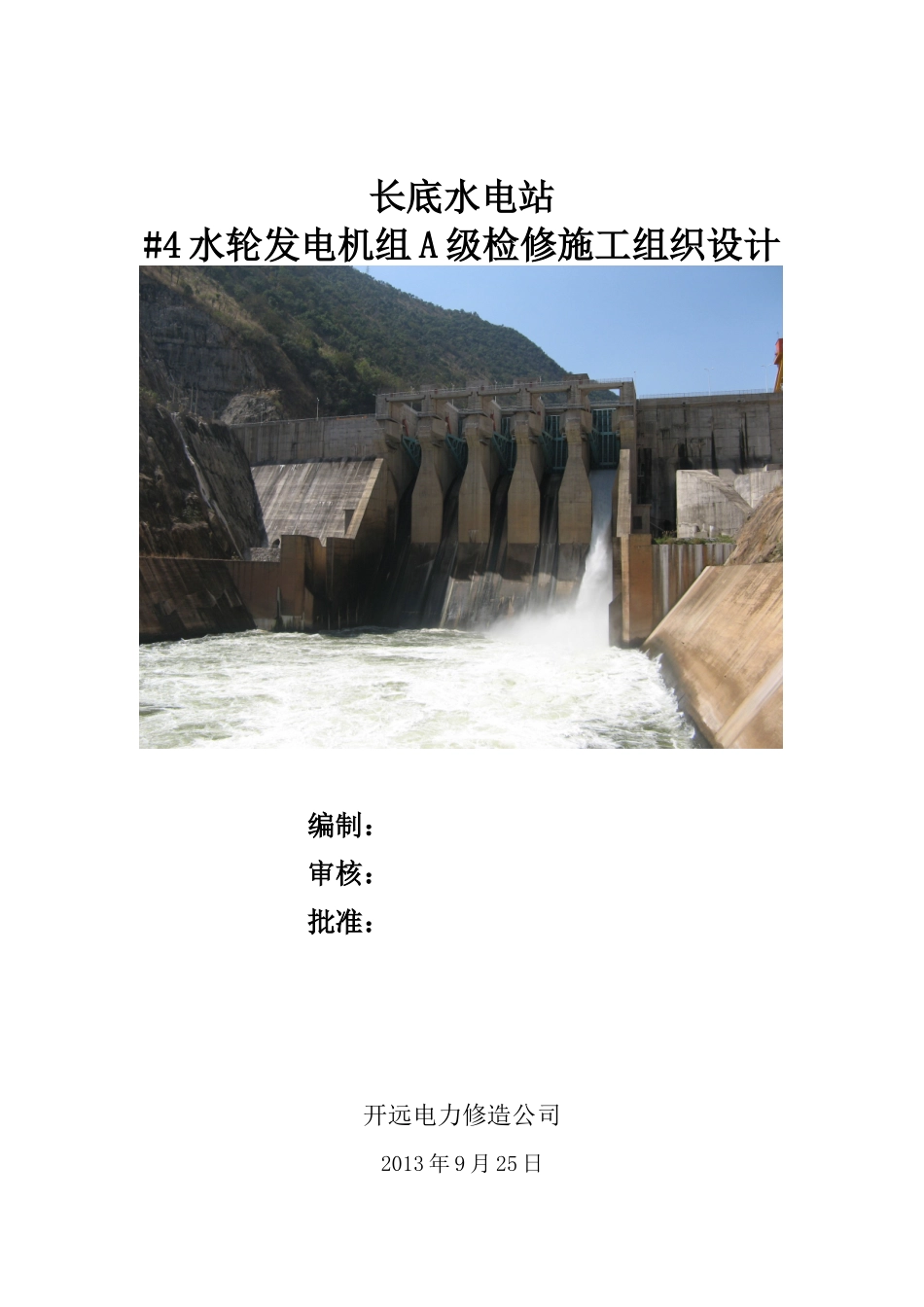

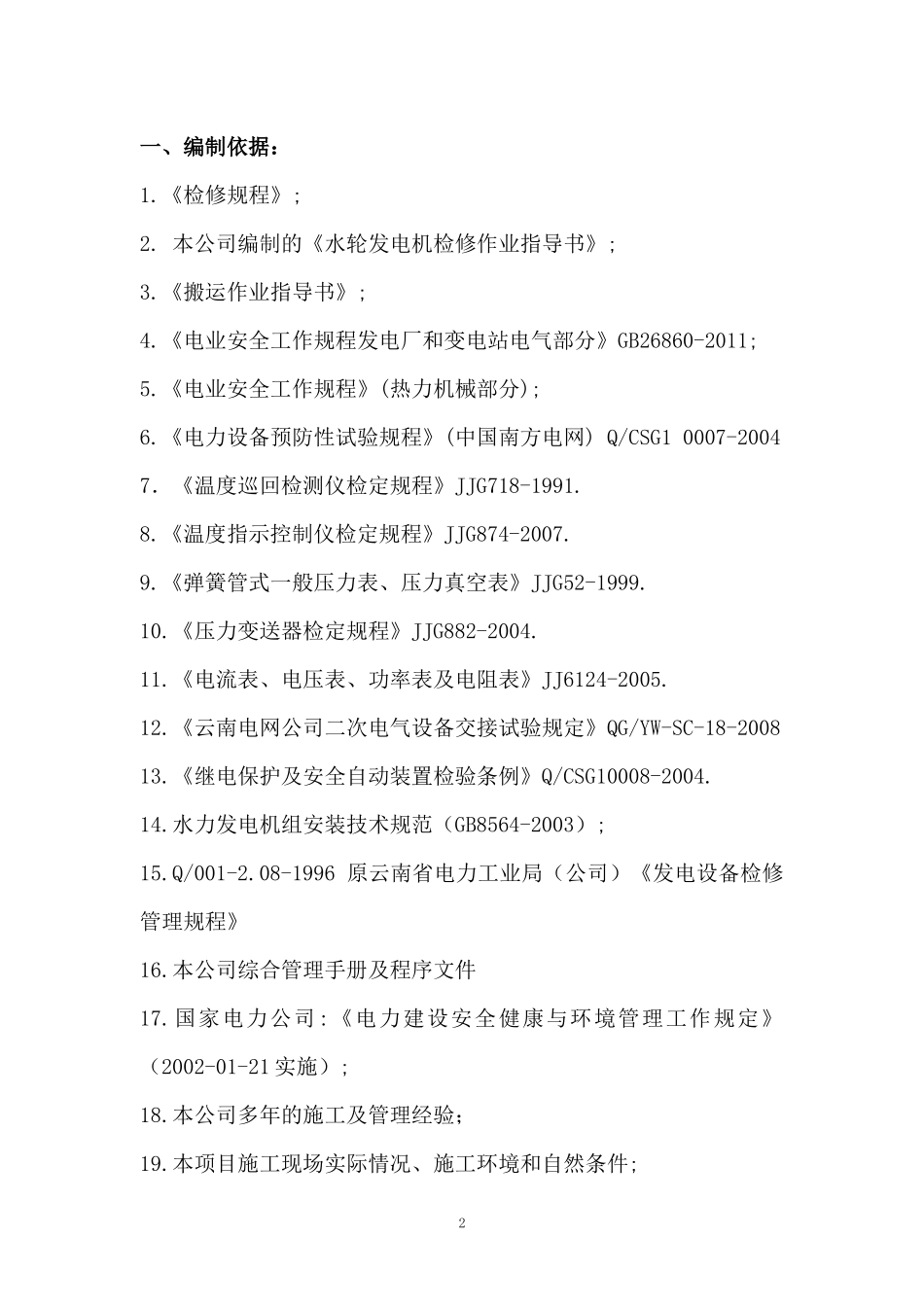

长底水电站#4水轮发电机组A级检修施工组织设计编制：审核：批准：开远电力修造公司2013年9月25日目录一、编制依据：........................................2二、编制说明：........................................3三、工程概况：........................................3四、检修内容：........................................4五、组织措施：.......................................19六、技术方案：.......................................29七、质量目标及控制措施...............................44八、环境、安全目标及控制措施.........................45九、文明施工检修.....................................55十、施工进度计划.....................................561一、编制依据：1.《检修规程》;2.本公司编制的《水轮发电机检修作业指导书》;3.《搬运作业指导书》;4.《电业安全工作规程发电厂和变电站电气部分》GB26860-2011;5.《电业安全工作规程》(热力机械部分);6.《电力设备预防性试验规程》(中国南方电网)Q/CSG10007-20047．《温度巡回检测仪检定规程》JJG718-1991.8.《温度指示控制仪检定规程》JJG874-2007.9.《弹簧管式一般压力表、压力真空表》JJG52-1999.10.《压力变送器检定规程》JJG882-2004.11.《电流表、电压表、功率表及电阻表》JJ6124-2005.12.《云南电网公司二次电气设备交接试验规定》QG/YW-SC-18-200813.《继电保护及安全自动装置检验条例》Q/CSG10008-2004.14.水力发电机组安装技术规范（GB8564-2003）;15.Q/001-2.08-1996原云南省电力工业局（公司）《发电设备检修管理规程》16.本公司综合管理手册及程序文件17.国家电力公司:《电力建设安全健康与环境管理工作规定》（2002-01-21实施）;18.本公司多年的施工及管理经验；19.本项目施工现场实际情况、施工环境和自然条件;220.同类水电站的施工组织设计有关部分以及同类水电站的施工经验总结。二、编制说明：为保证本工程优良的施工质量，不断提高施工工艺水平，本《施工组织设计》中提出的施工方法和技术措施，力求具体、实用、针对性强。本《施工组织设计》是直接指导施工的依据。围绕质量、安全和工期这三大目标，在施工管理、劳动力组织、施工进度计划控制、机械设备配备、主要技术方案及措施、安全和工期的保证措施、文明施工及成品保护和工程质量保证措施等各方面作了统筹安排，具有一定的科学性和可行性。三、工程概况：1.工程名称：长底电站#4机组A级检修2.工程概述：长底水电站位于云南省罗平县与贵州省兴义市交接的罗平县长底乡境内，电站是以发电、抽水并重，坝后开发式电站，重点保证滇东煤电二期工程四台60万kw发电机组的冷却用水。装机容量4×4000kw，设计引用流量4×34.61m3/s，设计水头15.0m。现长底水电站#4机组存在以下缺陷：1、进水口闸门漏水过大和导叶关闭不严，机组停机后会转动，需将刹车装置一直手动投入，如果刹车装置手动投入后机组一直转动，可能会造成机组飞逸，引起重大主机事故；2、蜗壳取水口没有变径处理，加之取水口拦污栅焊接太密，导致技术供水压力过低；3、主轴密封漏水过大，特别在汛3期泄洪闸开启泄洪，尾水水位抬高，漏水更大，可能导致水导轴承被淹没。而且#4机组已运行四年，需对机组部件进行全面检查。四、检修内容：（一）机务检修项目序号检修项目1水轮机（1台）底环的检查处理导叶的检查处理转轮本体的检查处理真空补漆阀的检查大轴及轴领的检查处理拐臂的检查处理控制环与连杆的检查处理水导瓦的检查处理水导外油箱的检查处理检修密封的检查处理工作密封的检查处理座环的检查处理蜗壳的检查处理尾水管的检查处理导叶漏水处理顶盖吊装4序号检修项目转轮与大轴吊装水导摆度调整机组旋转中心调整水导油槽安装水导瓦安装调整水导油槽盖板安装调整空气围带安装水导、轴封管路附件安装水导油槽油位、油质检查水轮机部件刷漆2发电机（1台）上机架检查处理机罩刷漆上下导轴承瓦检查处理上下导油槽检查处理上下导油冷却器检查处理上下导轴承盖板检查处理转子检查处理推力瓦检查处理推力头检查处理镜板检查处理5序号检修项目定子检查处理下机架...
