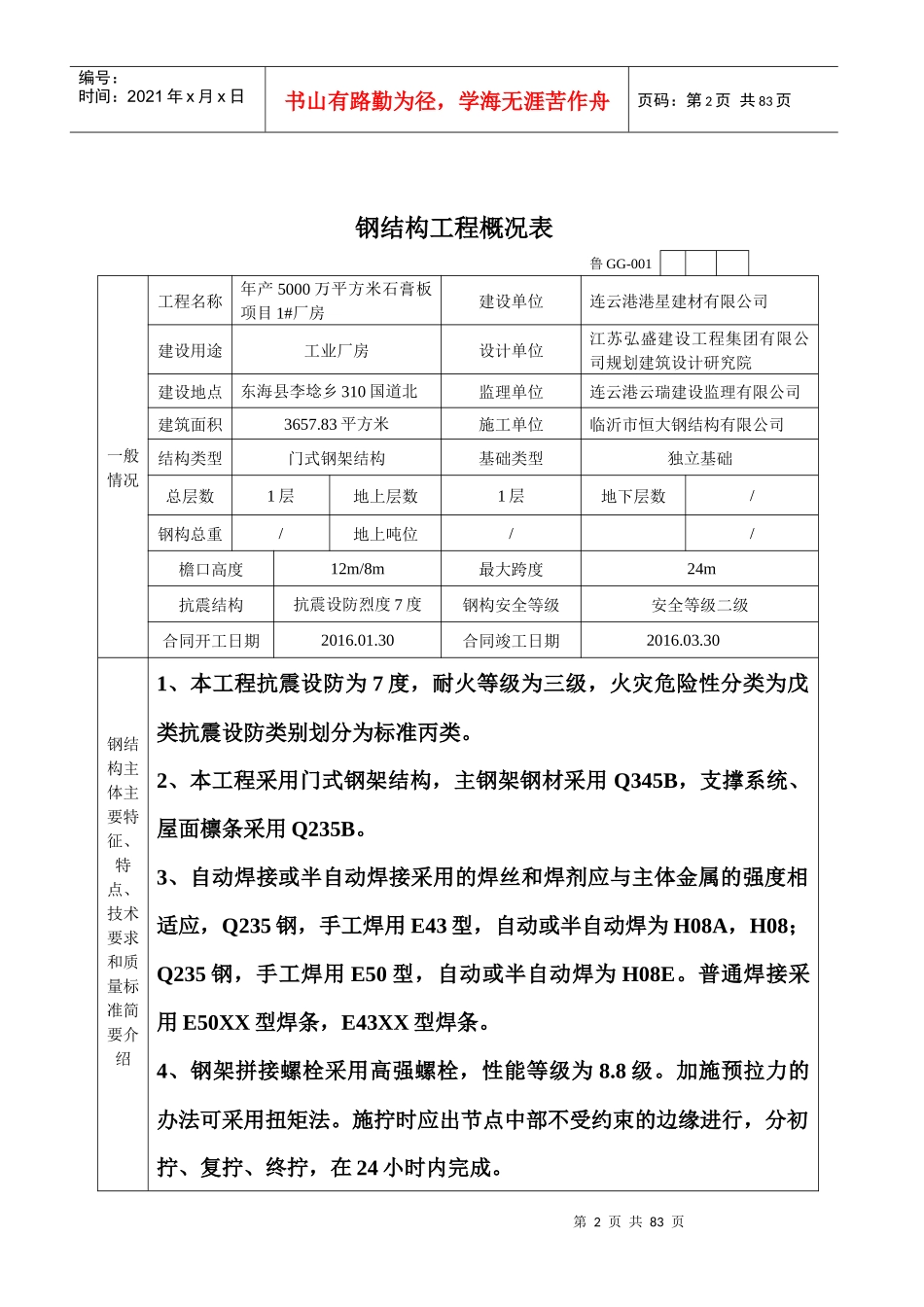

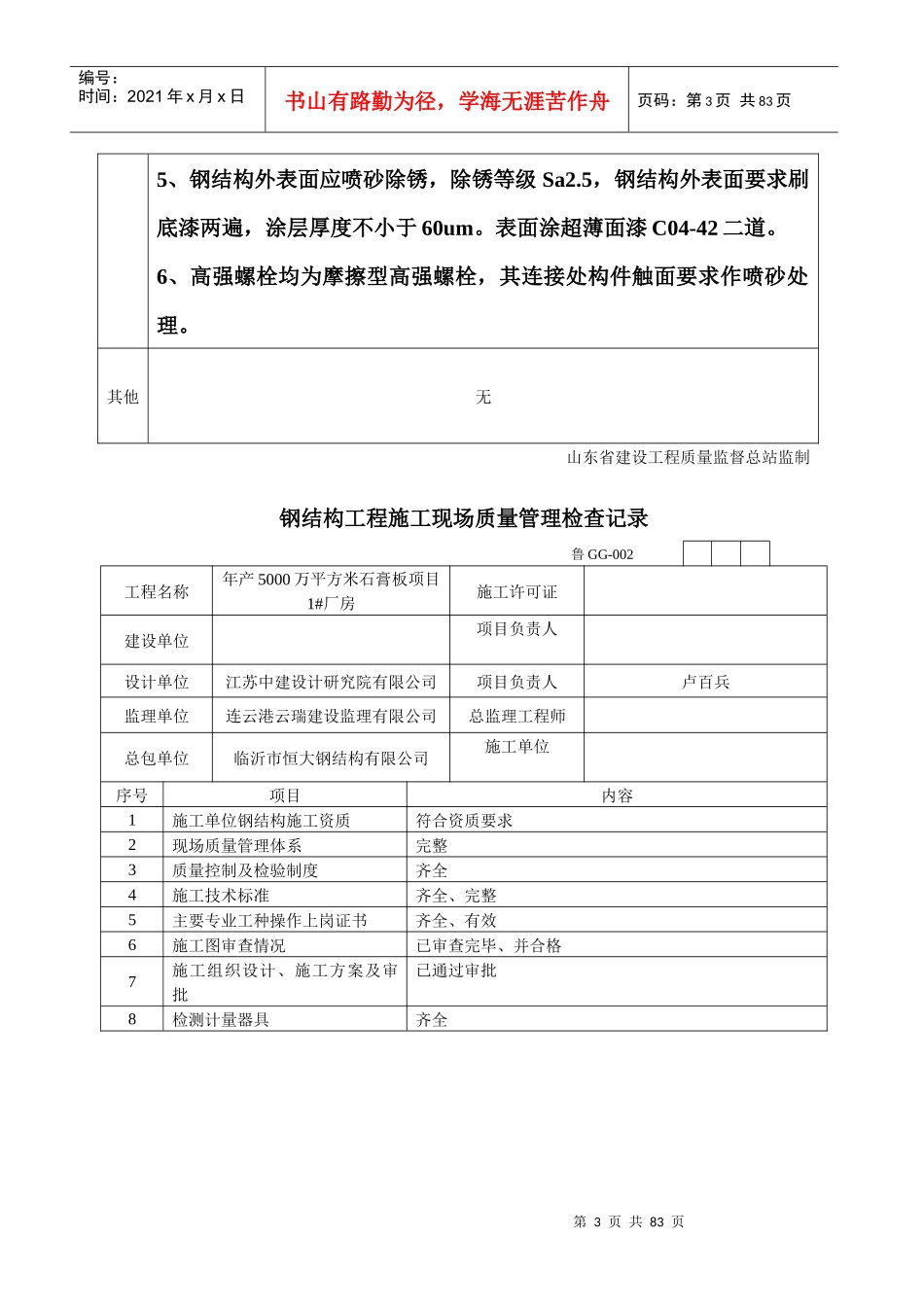

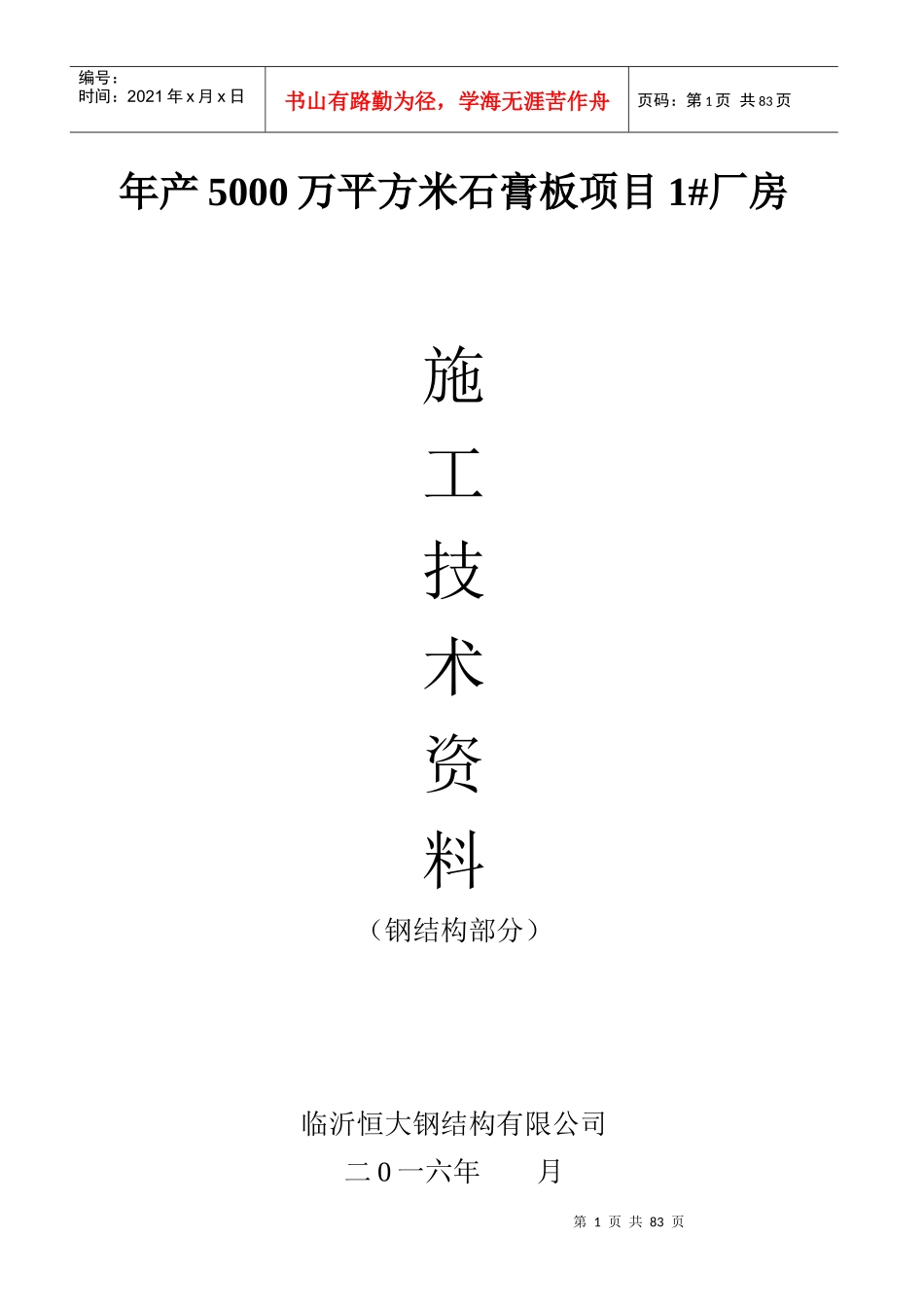

第1页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共83页年产5000万平方米石膏板项目1#厂房施工技术资料（钢结构部分）临沂恒大钢结构有限公司二0一六年月第2页共83页第1页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共83页钢结构工程概况表鲁GG-001一般情况工程名称年产5000万平方米石膏板项目1#厂房建设单位连云港港星建材有限公司建设用途工业厂房设计单位江苏弘盛建设工程集团有限公司规划建筑设计研究院建设地点东海县李埝乡310国道北监理单位连云港云瑞建设监理有限公司建筑面积3657.83平方米施工单位临沂市恒大钢结构有限公司结构类型门式钢架结构基础类型独立基础总层数1层地上层数1层地下层数/钢构总重/地上吨位//檐口高度12m/8m最大跨度24m抗震结构抗震设防烈度7度钢构安全等级安全等级二级合同开工日期2016.01.30合同竣工日期2016.03.30钢结构主体主要特征、特点、技术要求和质量标准简要介绍1、本工程抗震设防为7度，耐火等级为三级，火灾危险性分类为戊类抗震设防类别划分为标准丙类。2、本工程采用门式钢架结构，主钢架钢材采用Q345B，支撑系统、屋面檩条采用Q235B。3、自动焊接或半自动焊接采用的焊丝和焊剂应与主体金属的强度相适应，Q235钢，手工焊用E43型，自动或半自动焊为H08A，H08；Q235钢，手工焊用E50型，自动或半自动焊为H08E。普通焊接采用E50XX型焊条，E43XX型焊条。4、钢架拼接螺栓采用高强螺栓，性能等级为8.8级。加施预拉力的办法可采用扭矩法。施拧时应出节点中部不受约束的边缘进行，分初拧、复拧、终拧，在24小时内完成。第3页共83页第2页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共83页5、钢结构外表面应喷砂除锈，除锈等级Sa2.5，钢结构外表面要求刷底漆两遍，涂层厚度不小于60um。表面涂超薄面漆C04-42二道。6、高强螺栓均为摩擦型高强螺栓，其连接处构件触面要求作喷砂处理。其他无山东省建设工程质量监督总站监制钢结构工程施工现场质量管理检查记录鲁GG-002工程名称年产5000万平方米石膏板项目1#厂房施工许可证建设单位项目负责人设计单位江苏中建设计研究院有限公司项目负责人卢百兵监理单位连云港云瑞建设监理有限公司总监理工程师总包单位临沂市恒大钢结构有限公司施工单位序号项目内容1施工单位钢结构施工资质符合资质要求2现场质量管理体系完整3质量控制及检验制度齐全4施工技术标准齐全、完整5主要专业工种操作上岗证书齐全、有效6施工图审查情况已审查完毕、并合格7施工组织设计、施工方案及审批已通过审批8检测计量器具齐全第4页共83页第3页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共83页检查结论：符合要求，同意施工。专业监理工程师：（建设单位专业负责人）2013年10月5日山东省建设工程质量监督总站监制年产5000万平方米石膏板项目1#厂房施工组第5页共83页第4页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共83页织设计临沂恒大钢结构有限公司年月日A4施工组织设计报检申请表GB50319-2000工程名称：年产5000万平方米石膏板项目1#厂房编号：致：连云港云瑞建设监理有限公司（监理单位）我单位已完成了__施工组织设计编制__工作，现上报该工程报检盛申请表，请予以审查和验收。附件：施工组织设计1份第6页共83页第5页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共83页承包单位（章）临沂市恒大钢构有限公司项目经理___________________________日期年月日审查意见：项目监理机构：连云港云瑞建设监理有限公司总/专业监理工程师：__________________________日期：年月日山东省建设工程监理协会监制施工组织设计（施工方案）报审卡鲁GG-003送审报告致：（监理单位）捷佳新材料科技有限公司1#厂房钢结构工程施工组织设计（施工方案）编制完成，经我单位审核完毕，现呈报，请审批。第7页共83页第6页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共83页申报单位：（章）日期：年月日监理（建设）单位：（章...
