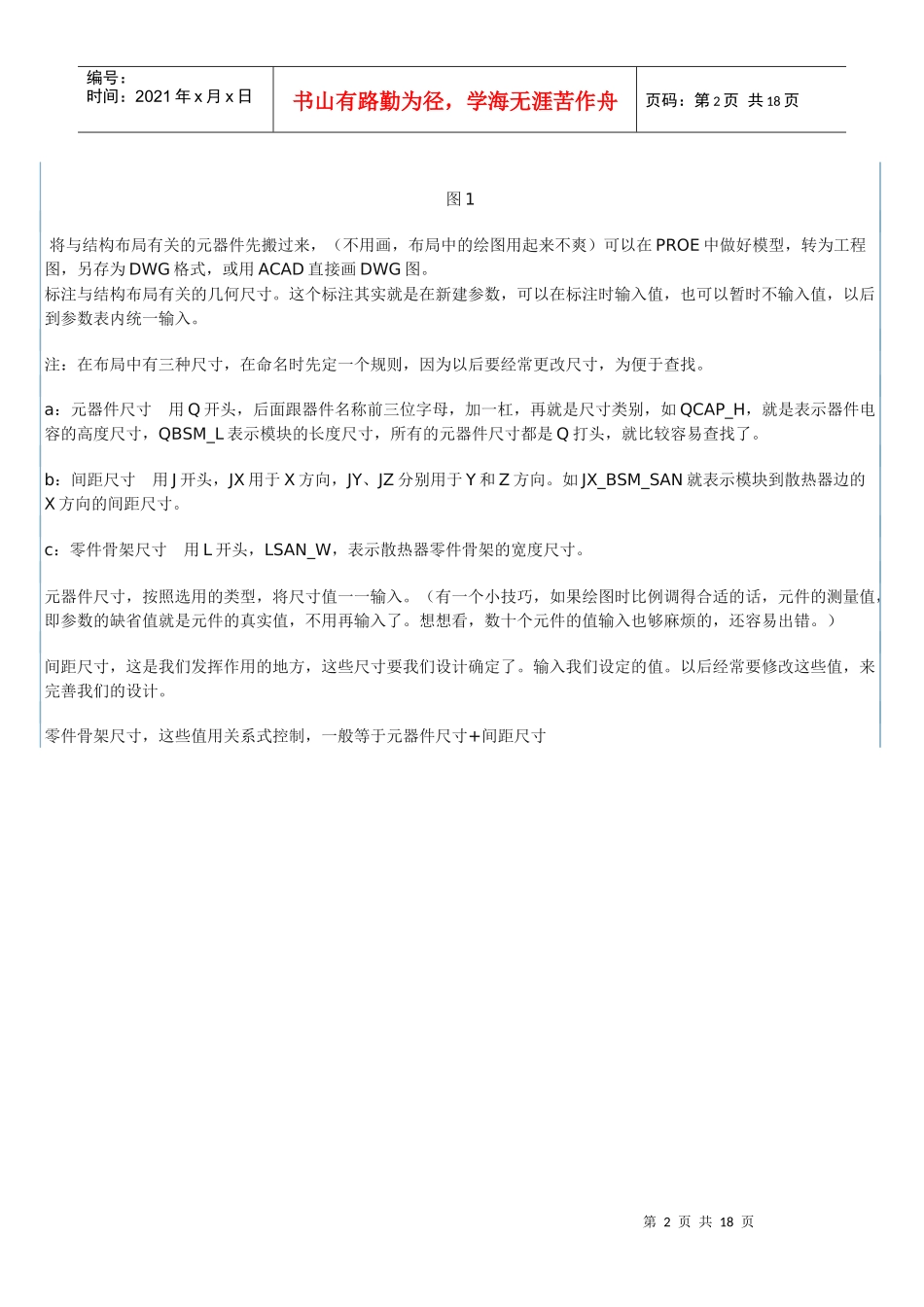

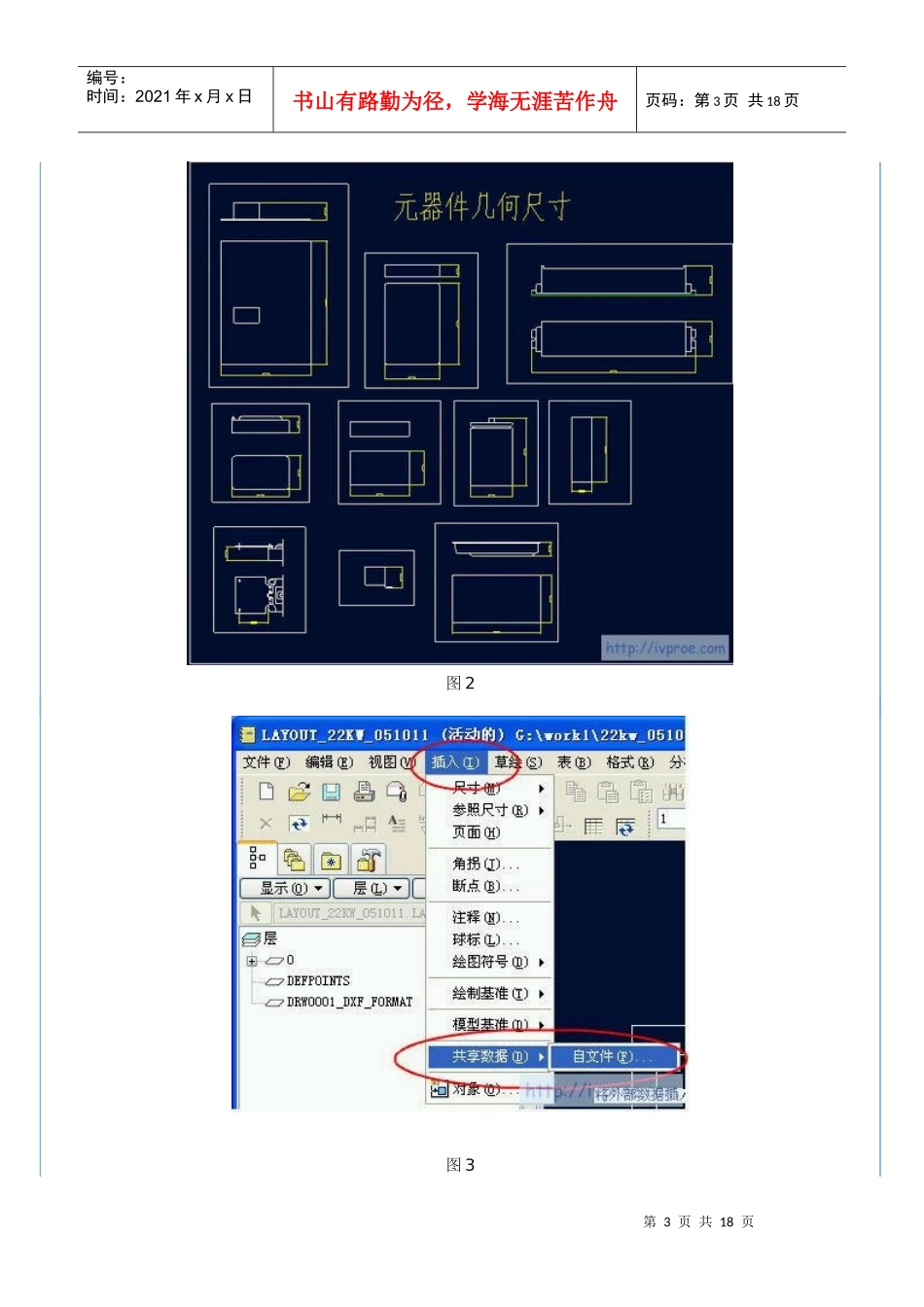

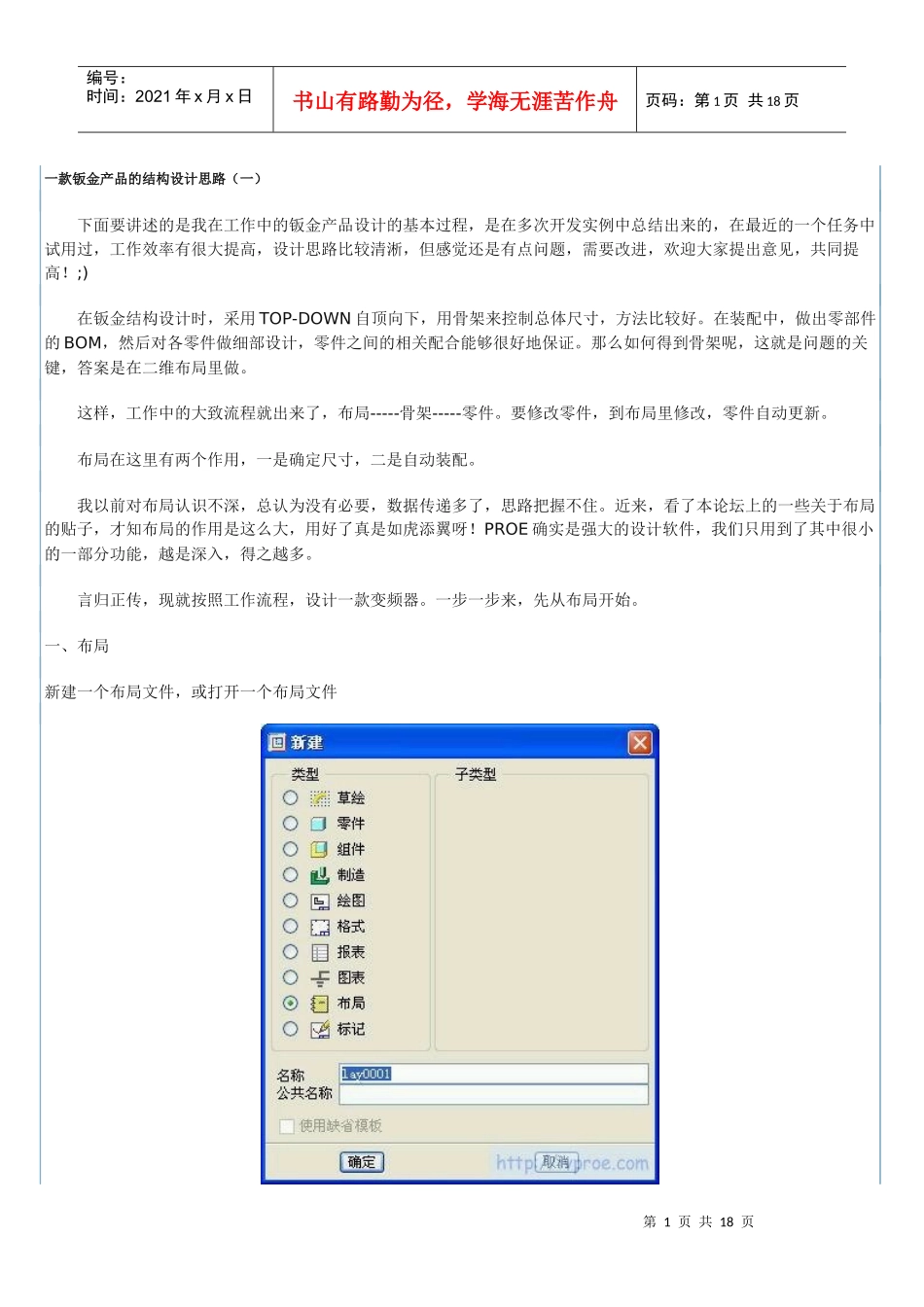

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页一款钣金产品的结构设计思路（一）下面要讲述的是我在工作中的钣金产品设计的基本过程，是在多次开发实例中总结出来的，在最近的一个任务中试用过，工作效率有很大提高，设计思路比较清淅，但感觉还是有点问题，需要改进，欢迎大家提出意见，共同提高！;)在钣金结构设计时，采用TOP-DOWN自顶向下，用骨架来控制总体尺寸，方法比较好。在装配中，做出零部件的BOM，然后对各零件做细部设计，零件之间的相关配合能够很好地保证。那么如何得到骨架呢，这就是问题的关键，答案是在二维布局里做。这样，工作中的大致流程就出来了，布局-----骨架-----零件。要修改零件，到布局里修改，零件自动更新。布局在这里有两个作用，一是确定尺寸，二是自动装配。我以前对布局认识不深，总认为没有必要，数据传递多了，思路把握不住。近来，看了本论坛上的一些关于布局的贴子，才知布局的作用是这么大，用好了真是如虎添翼呀！PROE确实是强大的设计软件，我们只用到了其中很小的一部分功能，越是深入，得之越多。言归正传，现就按照工作流程，设计一款变频器。一步一步来，先从布局开始。一、布局新建一个布局文件，或打开一个布局文件第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页图1将与结构布局有关的元器件先搬过来，（不用画，布局中的绘图用起来不爽）可以在PROE中做好模型，转为工程图，另存为DWG格式，或用ACAD直接画DWG图。标注与结构布局有关的几何尺寸。这个标注其实就是在新建参数，可以在标注时输入值，也可以暂时不输入值，以后到参数表内统一输入。注：在布局中有三种尺寸，在命名时先定一个规则，因为以后要经常更改尺寸，为便于查找。a：元器件尺寸用Q开头，后面跟器件名称前三位字母，加一杠，再就是尺寸类别，如QCAP_H，就是表示器件电容的高度尺寸，QBSM_L表示模块的长度尺寸，所有的元器件尺寸都是Q打头，就比较容易查找了。b：间距尺寸用J开头，JX用于X方向，JY、JZ分别用于Y和Z方向。如JX_BSM_SAN就表示模块到散热器边的X方向的间距尺寸。c：零件骨架尺寸用L开头，LSAN_W，表示散热器零件骨架的宽度尺寸。元器件尺寸，按照选用的类型，将尺寸值一一输入。（有一个小技巧，如果绘图时比例调得合适的话，元件的测量值，即参数的缺省值就是元件的真实值，不用再输入了。想想看，数十个元件的值输入也够麻烦的，还容易出错。）间距尺寸，这是我们发挥作用的地方，这些尺寸要我们设计确定了。输入我们设定的值。以后经常要修改这些值，来完善我们的设计。零件骨架尺寸，这些值用关系式控制，一般等于元器件尺寸+间距尺寸第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页图2图3第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页图4插入第二个页面，把元器件和骨架外形先初步排列一下，不要求准确，但大致方位要确定了。标注出有关的间距尺寸，在俯视图中可以标出X方向和Y方向，在主视图中可以标出X方向和Z方向。尺寸名自己要看得懂，还可在参数表中，用中文说明一下第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页图5图6第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页图7插入第三个页面，确定骨架尺寸，该类尺寸用关系式控制。这些尺寸以后都要被PRT用到第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页图8第8页共18页第7页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共18页图9插入第四个页面，各子零件骨架的基准面间距尺寸确定这些尺寸也是由关系式来控制的。插入多个基准面，如果是FRONT，就从右向左画，正方向就会朝上。TOP面，就从左向右画，正方向就会朝下。RIGHT面，就从上向下画，正方向就会朝左。这里还要说一下基准面的命名规则。TOTAL_FRO...
