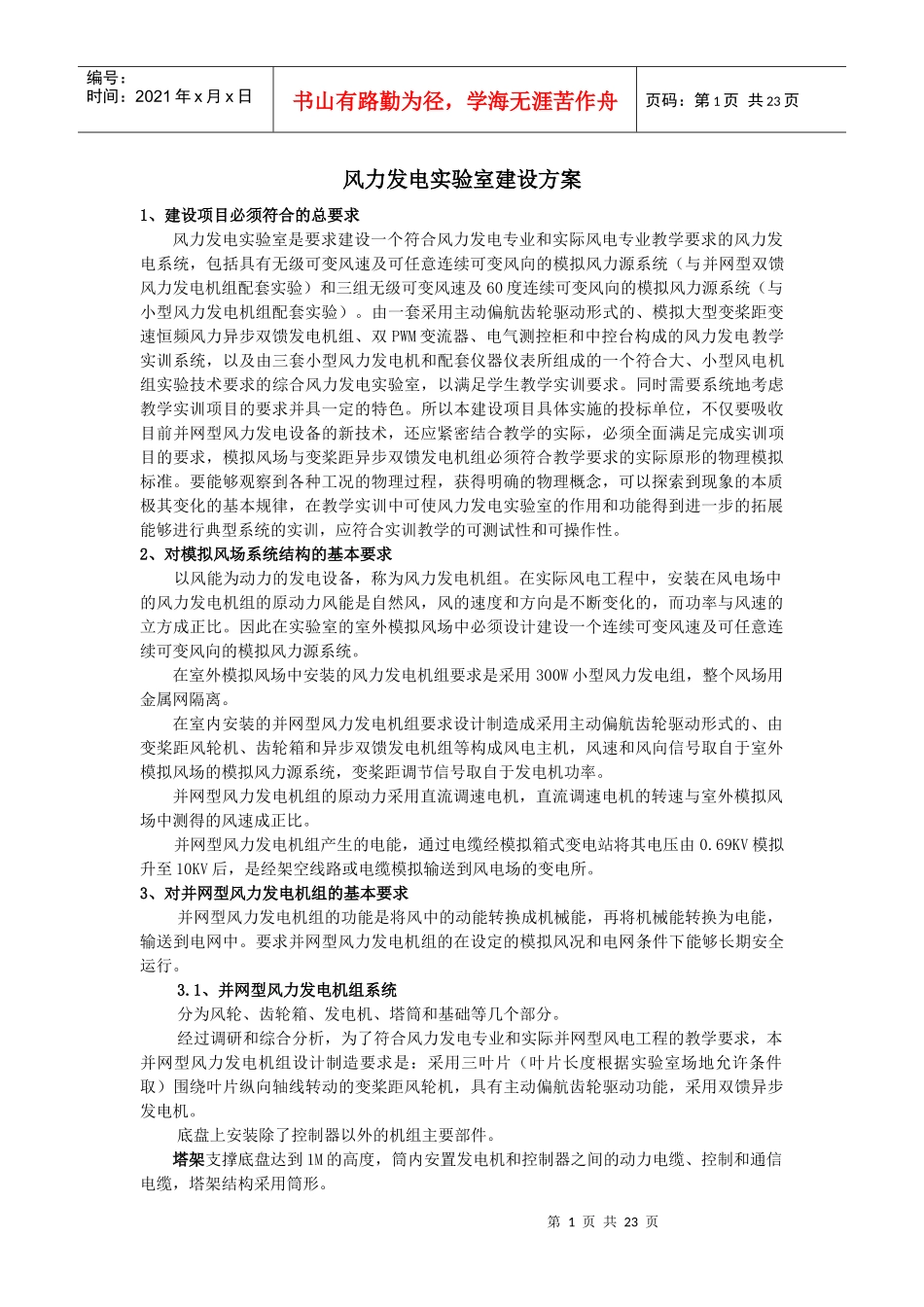

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页风力发电实验室建设方案1、建设项目必须符合的总要求风力发电实验室是要求建设一个符合风力发电专业和实际风电专业教学要求的风力发电系统，包括具有无级可变风速及可任意连续可变风向的模拟风力源系统（与并网型双馈风力发电机组配套实验）和三组无级可变风速及60度连续可变风向的模拟风力源系统（与小型风力发电机组配套实验）。由一套采用主动偏航齿轮驱动形式的、模拟大型变桨距变速恒频风力异步双馈发电机组、双PWM变流器、电气测控柜和中控台构成的风力发电教学实训系统，以及由三套小型风力发电机和配套仪器仪表所组成的一个符合大、小型风电机组实验技术要求的综合风力发电实验室，以满足学生教学实训要求。同时需要系统地考虑教学实训项目的要求并具一定的特色。所以本建设项目具体实施的投标单位，不仅要吸收目前并网型风力发电设备的新技术，还应紧密结合教学的实际，必须全面满足完成实训项目的要求，模拟风场与变桨距异步双馈发电机组必须符合教学要求的实际原形的物理模拟标准。要能够观察到各种工况的物理过程，获得明确的物理概念，可以探索到现象的本质极其变化的基本规律，在教学实训中可使风力发电实验室的作用和功能得到进一步的拓展能够进行典型系统的实训，应符合实训教学的可测试性和可操作性。2、对模拟风场系统结构的基本要求以风能为动力的发电设备，称为风力发电机组。在实际风电工程中，安装在风电场中的风力发电机组的原动力风能是自然风，风的速度和方向是不断变化的，而功率与风速的立方成正比。因此在实验室的室外模拟风场中必须设计建设一个连续可变风速及可任意连续可变风向的模拟风力源系统。在室外模拟风场中安装的风力发电机组要求是采用300W小型风力发电组，整个风场用金属网隔离。在室内安装的并网型风力发电机组要求设计制造成采用主动偏航齿轮驱动形式的、由变桨距风轮机、齿轮箱和异步双馈发电机组等构成风电主机，风速和风向信号取自于室外模拟风场的模拟风力源系统，变桨距调节信号取自于发电机功率。并网型风力发电机组的原动力采用直流调速电机，直流调速电机的转速与室外模拟风场中测得的风速成正比。并网型风力发电机组产生的电能，通过电缆经模拟箱式变电站将其电压由0.69KV模拟升至10KV后，是经架空线路或电缆模拟输送到风电场的变电所。3、对并网型风力发电机组的基本要求并网型风力发电机组的功能是将风中的动能转换成机械能，再将机械能转换为电能，输送到电网中。要求并网型风力发电机组的在设定的模拟风况和电网条件下能够长期安全运行。3.1、并网型风力发电机组系统分为风轮、齿轮箱、发电机、塔筒和基础等几个部分。经过调研和综合分析，为了符合风力发电专业和实际并网型风电工程的教学要求，本并网型风力发电机组设计制造要求是：采用三叶片（叶片长度根据实验室场地允许条件取）围绕叶片纵向轴线转动的变桨距风轮机，具有主动偏航齿轮驱动功能，采用双馈异步发电机。底盘上安装除了控制器以外的机组主要部件。塔架支撑底盘达到1M的高度，筒内安置发电机和控制器之间的动力电缆、控制和通信电缆，塔架结构采用筒形。第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页基础根据实验室的地质情况和塔架筒形结构形式设计。其中心预置与塔架连接的基础部件，保证将风力发电机组牢牢固定在基础上。3.2、并网型风力发电机组由传动系统、偏航系统，液压系统与制动系统、发电机、控制与安全系统等组成。传动系统：包括主轴、齿轮箱和联轴节。轮毂与主轴固定连接，将风轮的转矩传递给齿轮箱。也可将主轴与齿轮箱的输入轴合为一体。由于模拟大型风力发电机组，风轮的转速可考虑在0～30r/min范围内,通过齿轮箱增速经高速轴驱动发电机旋转。偏航系统：偏航系统要求跟踪风向的变化，驱动机舱围绕塔架中心线旋转，使风轮扫掠面与风向保持垂直。将模拟风向信号经传感器发给控制器，经过与风轮的实际方位进行比较后，发出指令给偏航电动机，驱动小齿轮沿着与塔架顶部固定的大齿圈移动，经过偏航轴承...
