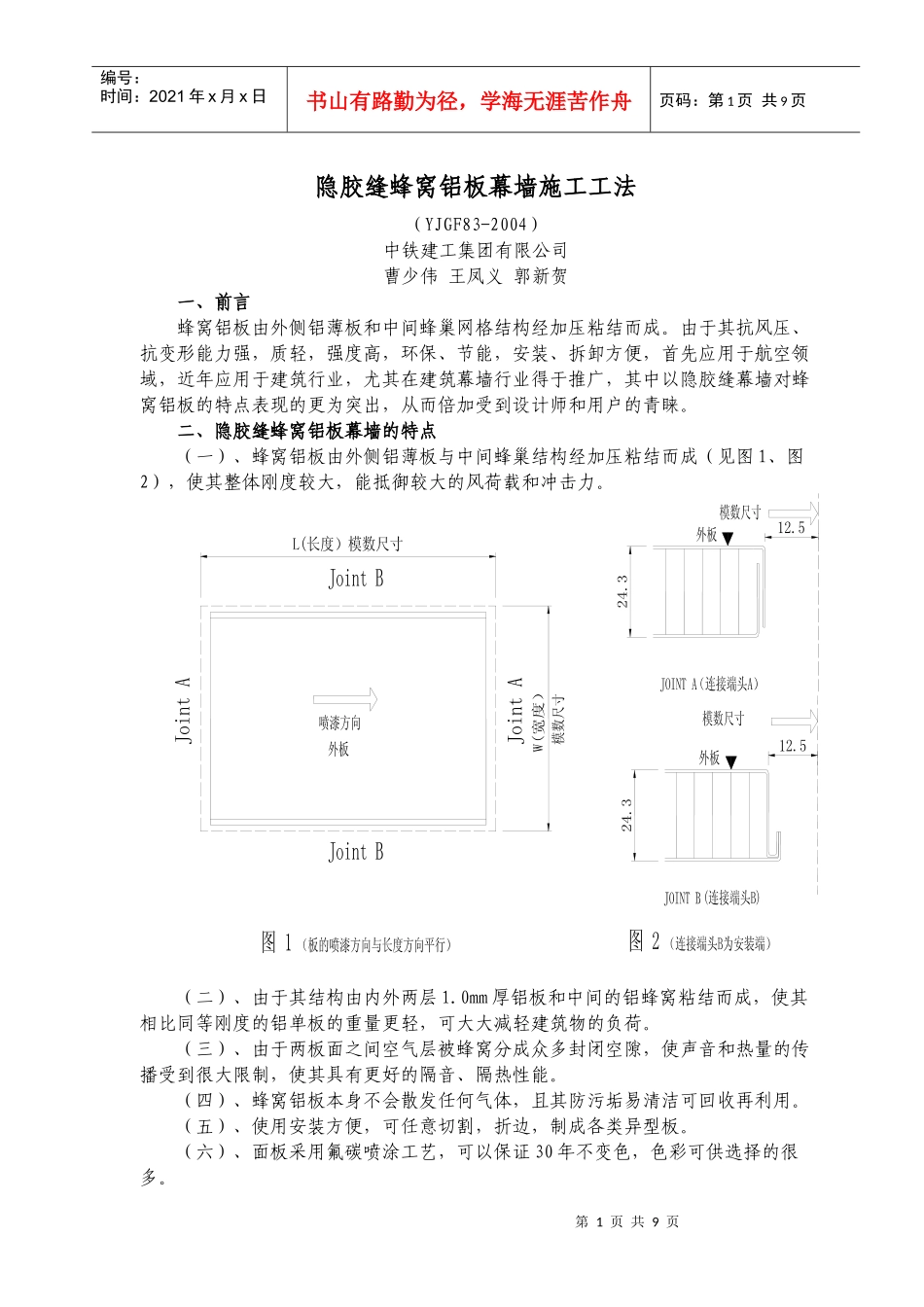

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页隐胶缝蜂窝铝板幕墙施工工法（YJGF83-2004）中铁建工集团有限公司曹少伟王凤义郭新贺一、前言蜂窝铝板由外侧铝薄板和中间蜂巢网格结构经加压粘结而成。由于其抗风压、抗变形能力强，质轻，强度高，环保、节能，安装、拆卸方便，首先应用于航空领域，近年应用于建筑行业，尤其在建筑幕墙行业得于推广，其中以隐胶缝幕墙对蜂窝铝板的特点表现的更为突出，从而倍加受到设计师和用户的青睐。二、隐胶缝蜂窝铝板幕墙的特点（一）、蜂窝铝板由外侧铝薄板与中间蜂巢结构经加压粘结而成（见图1、图2），使其整体刚度较大，能抵御较大的风荷载和冲击力。（二）、由于其结构由内外两层1.0mm厚铝板和中间的铝蜂窝粘结而成，使其相比同等刚度的铝单板的重量更轻，可大大减轻建筑物的负荷。（三）、由于两板面之间空气层被蜂窝分成众多封闭空隙，使声音和热量的传播受到很大限制，使其具有更好的隔音、隔热性能。（四）、蜂窝铝板本身不会散发任何气体，且其防污垢易清洁可回收再利用。（五）、使用安装方便，可任意切割，折边，制成各类异型板。（六）、面板采用氟碳喷涂工艺，可以保证30年不变色，色彩可供选择的很多。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页（七）、采用独特的隐胶缝封盖条系统，缝内涂满耐候胶，外扣装饰条，既美观又防水。三、适用范围该工法适用于工业与民用建筑隐胶缝条扣式蜂窝铝板幕墙装饰工程。四、工艺原理（一）、立柱采用悬挂式结构，上下立柱之间（楼层处）用铝插芯连接，上端固定，下端自由；横梁一端固定，另一端角接件通长孔活动连接；这样就保证了立柱、横梁之间有足够的活动量。（二）、在预埋件上焊接夹接件，立柱通过夹接件（L125×80×8）与墙体固定，立柱与夹接件间垫PVC垫片，防止电化学腐蚀（见图3）。（三）、铝板采用止滑扣固定，这样就保证了铝板和龙骨之间有微量的伸缩（见图4）。第3页共9页第2页共9页测量放线预埋件（后置件）龙骨安装避雷系统安装层间防火层安装蜂窝铝板安装泡沫填充条及耐候胶扣装饰条清洁及成品保护竣工验收预埋件抗拔试验及隐检变形缝、墙角连接隐检避雷系统隐检层间防火隐检幕墙封口验收铁件及连接点防腐隐检编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页五、工艺流程六、操作要点（一）、测量放线1、以结构边梁控制线作为幕墙安装基准线，向外放出10cm作为借出线，将各转角作为竖向控制基准点，按照幕墙设计分格将每条立柱中线基准点引到首层和顶层的借出线上。再用激光经纬仪将每条立柱的垂直线引到每层幕墙预埋铁件上。2、幕墙分格轴线的测量放线应与主体结构放线相配合，立柱与结构连接点水平中轴线的放测应以±0.000水准点为基点用高精度水准仪和钢尺把每层楼幕墙水平中轴线引测到预埋铁件上，从而在每个预埋件或附近形成十字交叉基准线，见图5，并以此检查预埋件实际偏差值。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页3、在风力大于四级时，不能进行测量。而且测量应每天定时进行。（二）、预埋件（后置件）的施工预埋件加工必须严格按照设计图纸加工制作，其钢板尺寸偏差在-3～0mm范围内，锚筋长度尺寸偏差在0～10mm范围内。预埋件应做热浸镀锌防腐处理。主体结构施工时，按照图纸要求准确放置预埋件，并将锚筋与结构主筋焊牢。主体结构验收完毕后，根据所放基准线对预埋件进行全数检查，预埋件标高偏差不应大于10mm，预埋件的位置偏差不大于20mm，垂直度偏差不应大于1mm。对不符合安装要求的预埋件，采用后置件补充。后置件采用化学螺栓或膨胀螺栓固定，要求定位、钻孔、养护，严格按操作工艺要求进行。预埋件施工完毕应做现场抽样检验，抗拉和抗剪强度均应满足设计要求。测量放线后对于不符合安装要求的预埋件，补充后置件。后置件采用化学螺栓或膨胀螺栓固定，要求定位、钻孔、养护，严格按操作工艺要求进行，施工完毕按规定做拉拔试验。（三）、龙骨安装1、立柱安装幕墙竖料应严格按照...
