雅舍室内净化新风系统产品样本目录VIP专享VIP免费

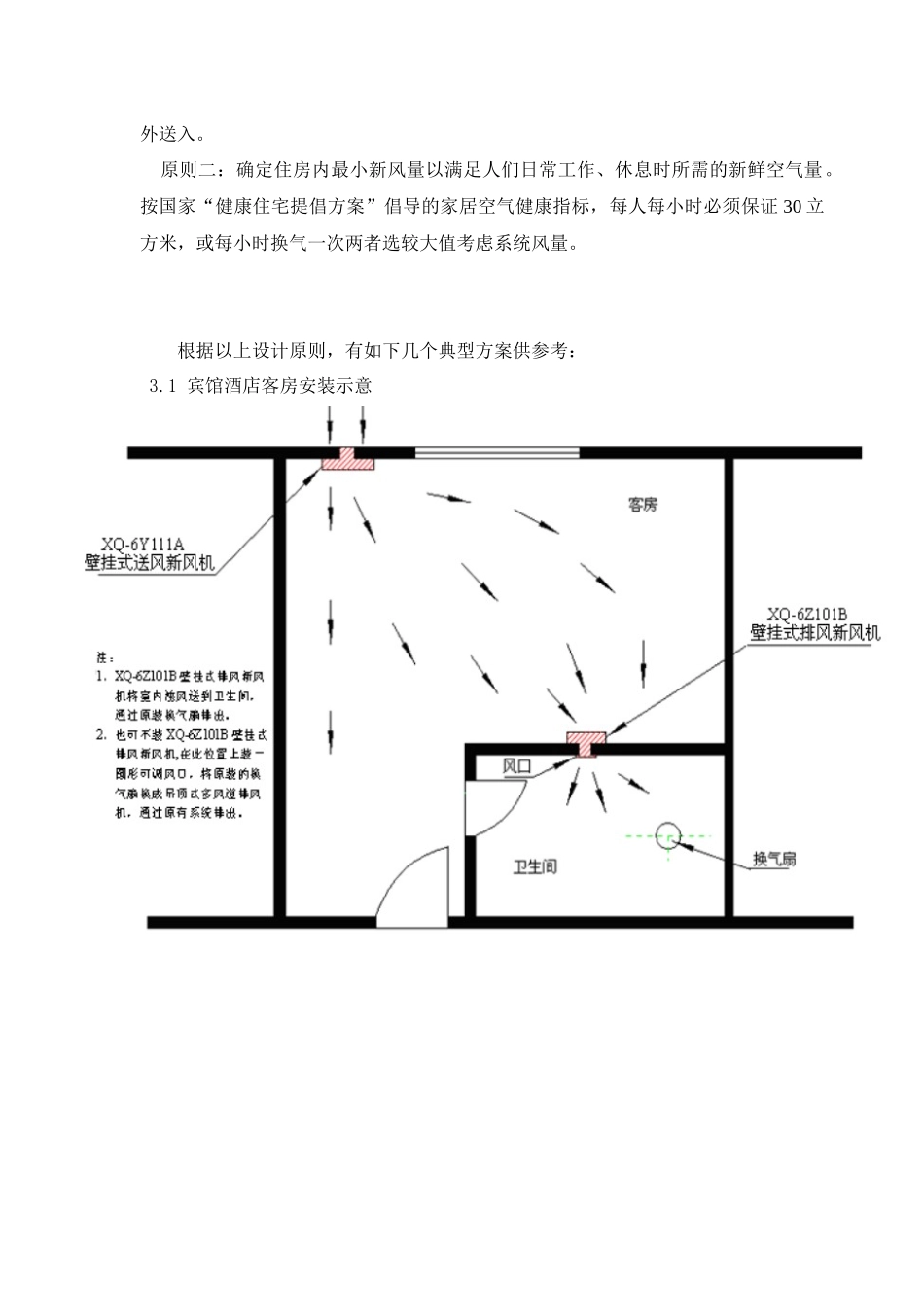

雅舍室内净化新风系统产品说明书一、公司简介二、室内净化新风系统应用原理介绍三、雅舍室内净化新风系统设计原则及安装示意图四、产品全型号表示方法和简略表示法五、净化新风系统——壁挂式送风新风机六、净化新风系统——壁挂式排风新风机七、净化新风系统——增压风口8净化新风系统——吸顶式多风道送风新风机9净化新风系统——吸顶式多风道排风新风机10配件11安装示意图一、公司简介湖南西城华兴科技发展有限公司是由湖南西城实业（集团）有限公司参股原湖南湘华兴科技发展有限公司后更名而成，简称“西城华兴公司”。湖南西城实业集团自创“西城科技园”，毗邻“麓谷”高新技术开发区，岳麓科技园，以高校科研院所和企业博士后工作站为技术研发依托，已形成以高新科技成果转化，新材料技术、生物基因工程研发应用、电子信息产品制造、航空技术、环保科技产品为支柱的大型民营集团科技园。作为西城集团的佼佼者，湖南西城科技发展有限公司积极落实国家“健康住宅提倡方案”倡导的家居空气健康指标，率先推出自主创新的室内空气污染治理产品——雅舍净化新风系统。经政府权威部门全面检测和科技查新，该产品的创新性和综合技术指标已达到世界先进水平。西城华兴公司致力于IAQ（室内空气质量）产品研发推广，用实力和产品成为IAQ领域的领跑者。西城华兴公司将用一流的管理、一流的产品和一流的服务为消费者创造出更健康更舒适的家居生活环境。二、室内净化新风系统应用原理介绍由湖南西城华兴科技发展有限公司自主立项投资研发的发明专利产品（产品专利号：ZL200520052144.8）—“室内净化新风系统”，是根据在密闭的室内一侧正压送风另一侧负压排风，在室内强迫形成“新风流动场”的原理进行设计研制的。实施方案是：依靠机械送风、排风，强迫在系统内形成新风流动场。具体应用方案是：使用西城华兴公司研发的A型单风道或多风道送风新风机，将室外新风送入室内；同时用B型单风道或多风道排风新风机，将室内混浊空气排出室外。室内净化新风系统产品是一种新型环保电器，这种独立的室内空气置换、净化、流动系统，在排除室内的污染空气的同时，输入100%自然新鲜空气，并将输入室内的新风经过中效过滤、杀菌、增氧、灭毒、预热（室外空气较冷时）等多项处理后再送入室内。其创新点是：室内无需安装管道，用多台西城华兴公司研发的产品，按空气流动原理，组成“室内净化新风系统”，形成室内新风流动场。系统营造的是一种时刻保持室内空气洁净、清新的、呼吸无忧无虑的健康室内环境。三、雅舍室内净化新风系统设计原则及安装示意图雅舍牌室内净化新风系统按机械式通风系统的设计原则进行设计：原则一：确定新风路径，新风从空气较洁净区域送入，由污浊处排出。一般污浊空气从浴室、卫生间及厨房的排风道排出，而新鲜空气则从起居室、卧室等区域室外送入。原则二：确定住房内最小新风量以满足人们日常工作、休息时所需的新鲜空气量。按国家“健康住宅提倡方案”倡导的家居空气健康指标，每人每小时必须保证30立方米，或每小时换气一次两者选较大值考虑系统风量。根据以上设计原则，有如下几个典型方案供参考：3.1宾馆酒店客房安装示意3.2办公室安装示意3.3包厢安装示意3.4家居两室两厅两卫安装示意四、产品全型号表示方法和简略表示法□□—□□□□□□□不标识-单风道，2-双风道，3-三风道，4-多风道A-送风新风机、B-排风新风机、C-增压新风机1-有增氧；0-无增氧1有加热；0-无加热1-有灭菌；0-无灭菌Z-手动；Y-无线遥控风量，用数字表示，单位：m³/h，数字乘10即为该机实际风量值Q-墙挂式；C-窗挂式；Z-落地柜式；L-吸顶式；D-台座式；A-车载式湖南西城华兴科技发展有限公司企业代号用X表示例：有一台机型号标明：XL-30Y111A2则表明是一台吸顶式安装、用无线遥控、风量300m3/h、带灭菌、增氧、加热、双风道的送风新风机。更多的时候此型号机简写为：XL-30A；同理XL-30Y000B2机型简略为XL-30B。在简略型号中只标明安装形式、风量、送排风或增压方式。本说明书中产品型号全型号表示法与简略型号表示法对照表产品名称全型号简写型号壁挂式送风新风机XQ-6Y111AXQ-6A壁挂式排风新风机X...
