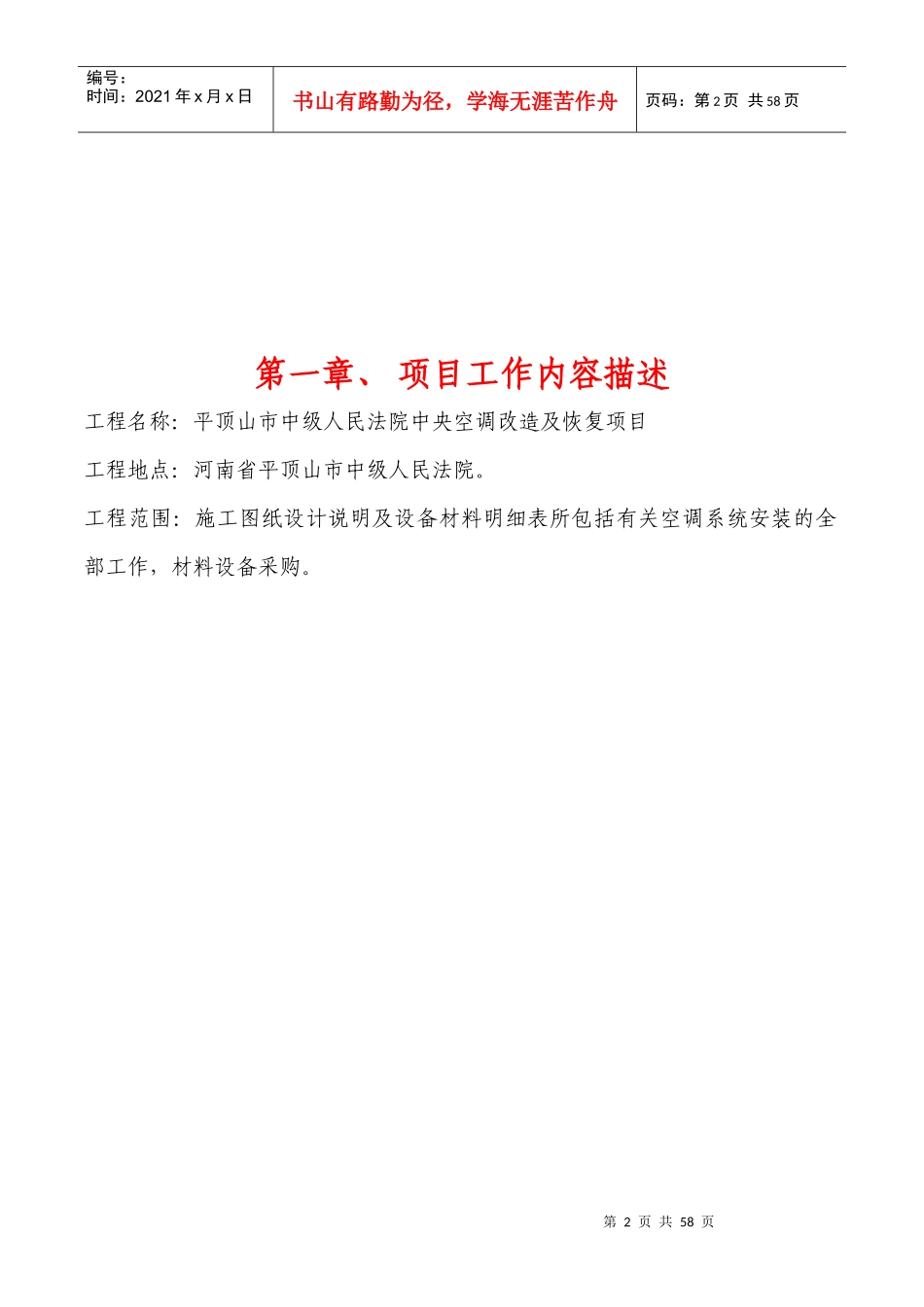

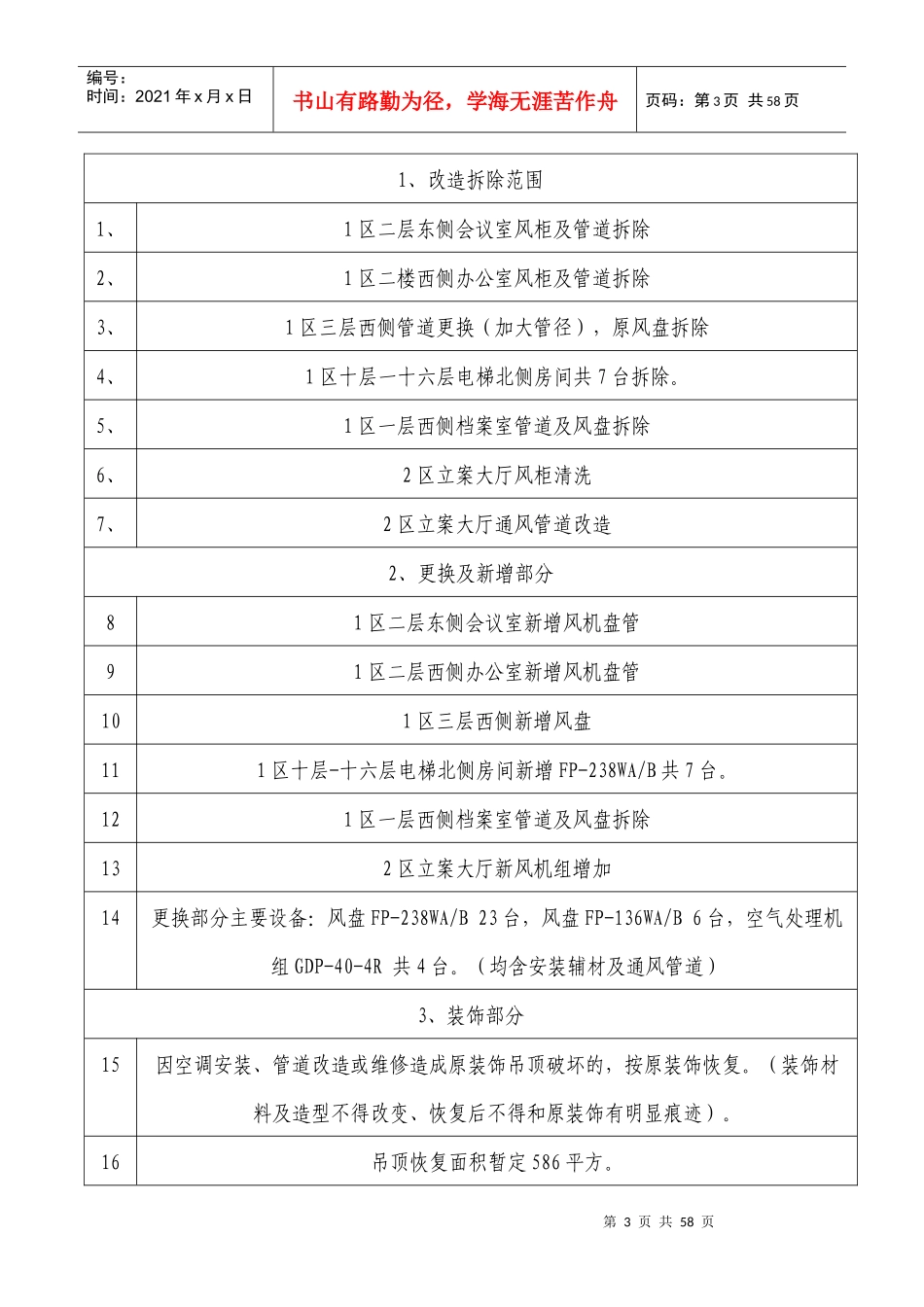

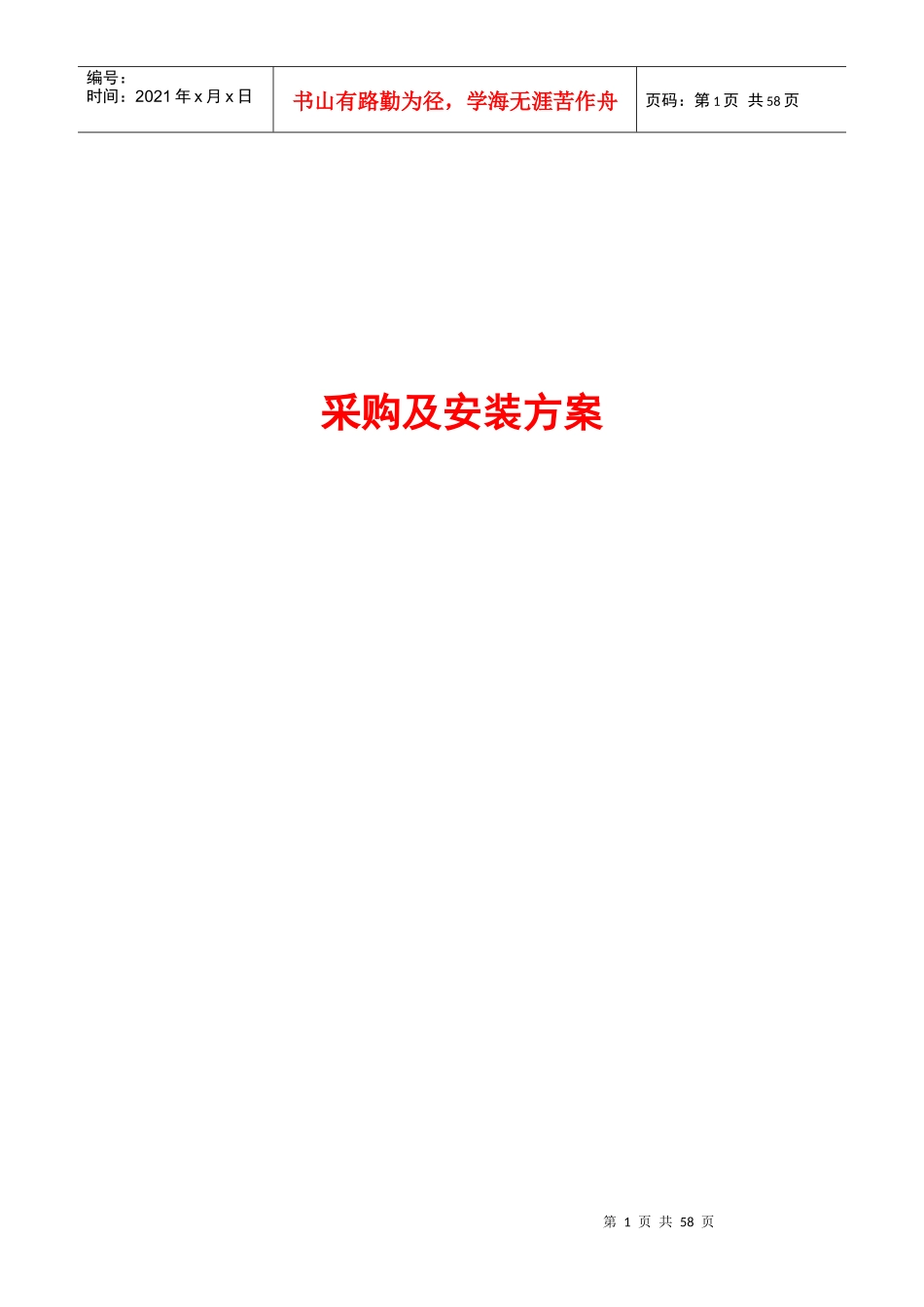

第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页采购及安装方案第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页第一章、项目工作内容描述工程名称：平顶山市中级人民法院中央空调改造及恢复项目工程地点：河南省平顶山市中级人民法院。工程范围：施工图纸设计说明及设备材料明细表所包括有关空调系统安装的全部工作，材料设备采购。第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页1、改造拆除范围1、1区二层东侧会议室风柜及管道拆除2、1区二楼西侧办公室风柜及管道拆除3、1区三层西侧管道更换（加大管径），原风盘拆除4、1区十层一十六层电梯北侧房间共7台拆除。5、1区一层西侧档案室管道及风盘拆除6、2区立案大厅风柜清洗7、2区立案大厅通风管道改造2、更换及新增部分81区二层东侧会议室新增风机盘管91区二层西侧办公室新增风机盘管101区三层西侧新增风盘111区十层-十六层电梯北侧房间新增FP-238WA/B共7台。121区一层西侧档案室管道及风盘拆除132区立案大厅新风机组增加14更换部分主要设备：风盘FP-238WA/B23台，风盘FP-136WA/B6台，空气处理机组GDP-40-4R共4台。（均含安装辅材及通风管道）3、装饰部分15因空调安装、管道改造或维修造成原装饰吊顶破坏的，按原装饰恢复。（装饰材料及造型不得改变、恢复后不得和原装饰有明显痕迹）。16吊顶恢复面积暂定586平方。第4页共58页第3页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共58页施工依据：本工程的施工将按照以下依据进行：甲方提供的施工图纸总包方制定的总体施工进度计划《建筑工程施工质量验收统一标准》（GB50300—2001）《通风与空调工程施工质量验收规范》（GB50243—2002）《建筑设备施工安装通用图集》（91SB1、91SB6、91SB7）《建筑安装分项工程施工工艺规程》（2004/03/01）《建筑工程资料管理规程》（DBJ01—51--2003）项目管理目标：质量：符合国家现行工程质量验收标准。分项工程优良品率：100℅本工程质量保证期为2年工期：30天安全：杜绝死亡事故，一般工伤事故1‰以下环保：控制施工噪声夜间≯70Bd白天≯65Bd空调系统设计参数：夏季空调室外计算参数：干球温度35.2℃温球温度28.2℃夏季通风室外计算相对温度：63%第5页共58页第4页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共58页冬季空调室外计算参数：干球温度-5℃冬季室外计算相对湿度：76%本工程选用的冬、夏季室内设计参数如下表。夏季冬季干球温度（℃）相对湿度（%）干球温度（℃）相对温度（%）门诊、办公、治疗室25~2755~6518~2040~60病房25~2755~6518~2240~55手术室25~2750~6022~2640~60系统概述：1．冷热源方式选用开利直燃型溴化锂吸收式主机集中供冷、热源。2．空调及采暖负荷：设计日冷负荷1400KW，冬季空调热负荷810KW，卫生热水290KW。通风及防排烟系统：主要为地下室通风、排风系统以及电梯前室加压送风系统。火灾时，消防第6页共58页第5页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共58页控制中心指令打开或手动打开着火层及其上下层常闭风口，输出动作电信号，同时打开所有的加压送风机。二、施工要点与重点该分项工程的要点如下：1．主机的就位及安装2．水泵的安装3．冷却塔的安装4．支吊架制作安装5．风管制作6．风管系统安装7．管井内空调水立管施工8．空调水系统水压试验、冲洗、防腐及保温9．风机盘管、新风机、空调机组等空调设备安装10．自控系统安装11．单机试运转、设备试运转及联合调试12．空调系统保养第7页共58页第6页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共58页第二章、拟采用（推荐性）主要设备先进性描述在现代化空调安装中，从制作、安装到调试已基本采用机械化生产，根据工程需要配备足够的施工机械、工具。测量器具和通讯工具是提高施工效率，确保工程质量和安全生产的重要保证，特别对本工程的特点，只有采用大量先进的施工机械才能满足工...
