青岛某工程抗浮锚杆工程施工组织设VIP免费

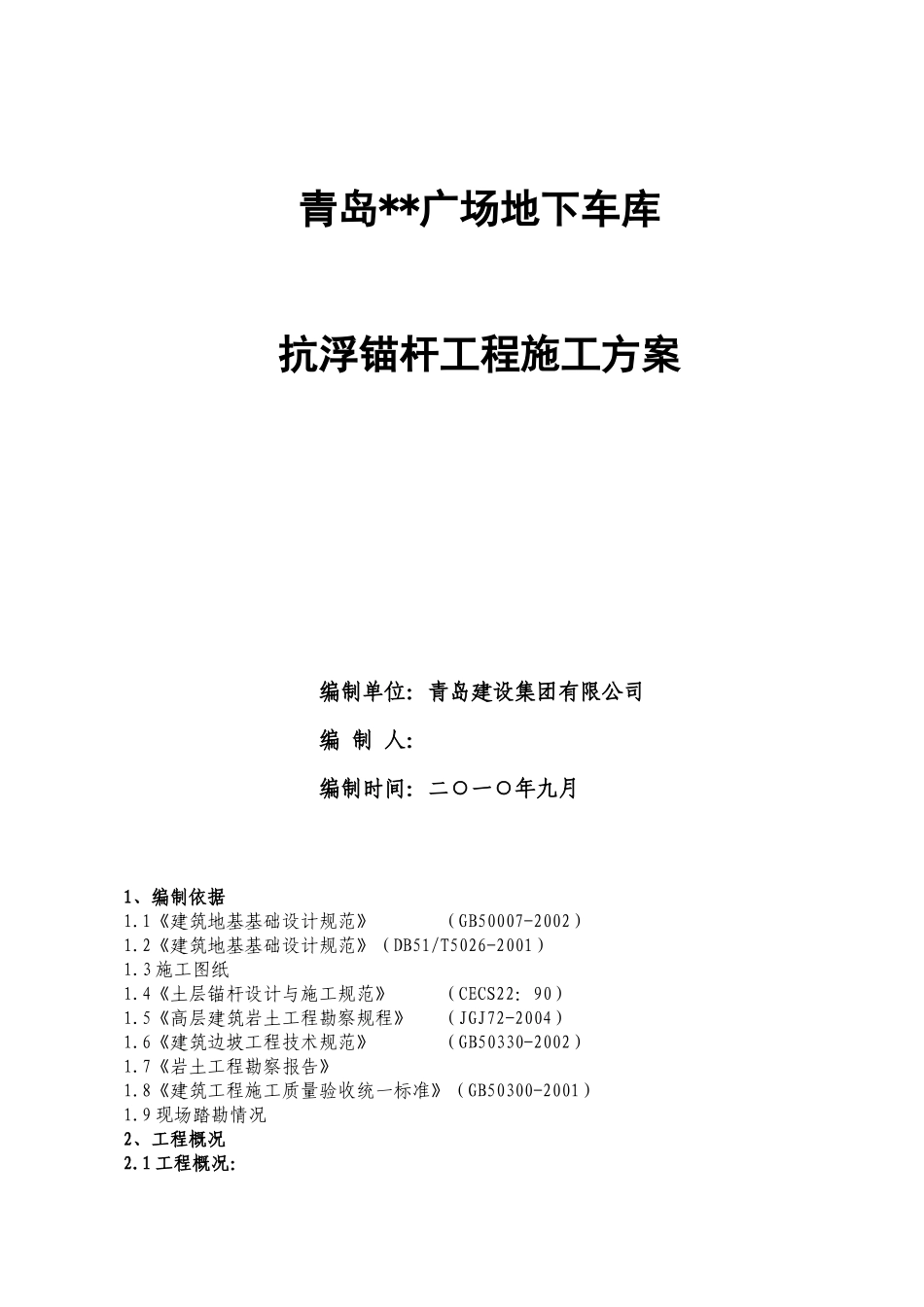

青岛某工程抗浮锚杆工程施工组织设_第1页
1/8

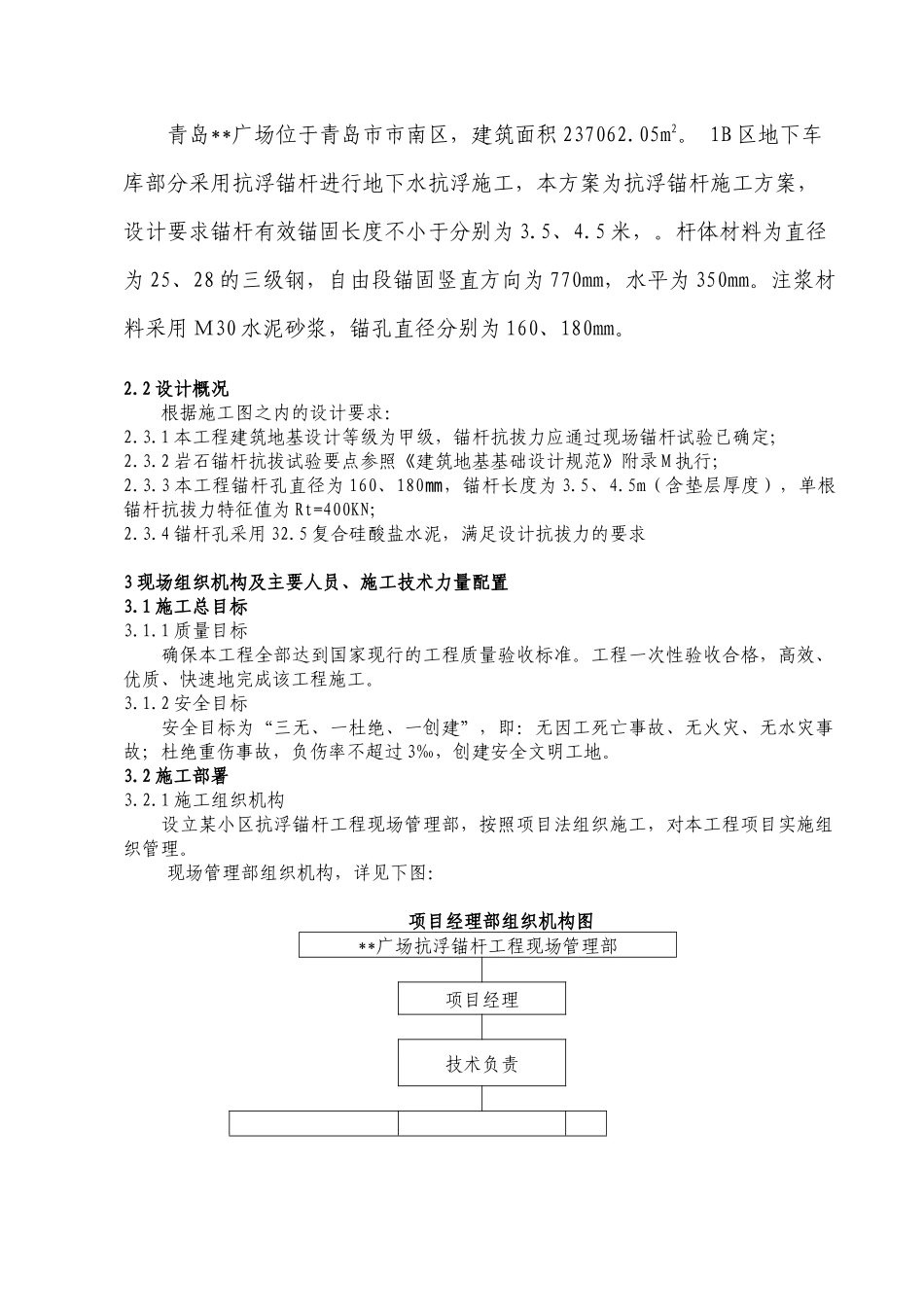

青岛某工程抗浮锚杆工程施工组织设_第2页
2/8

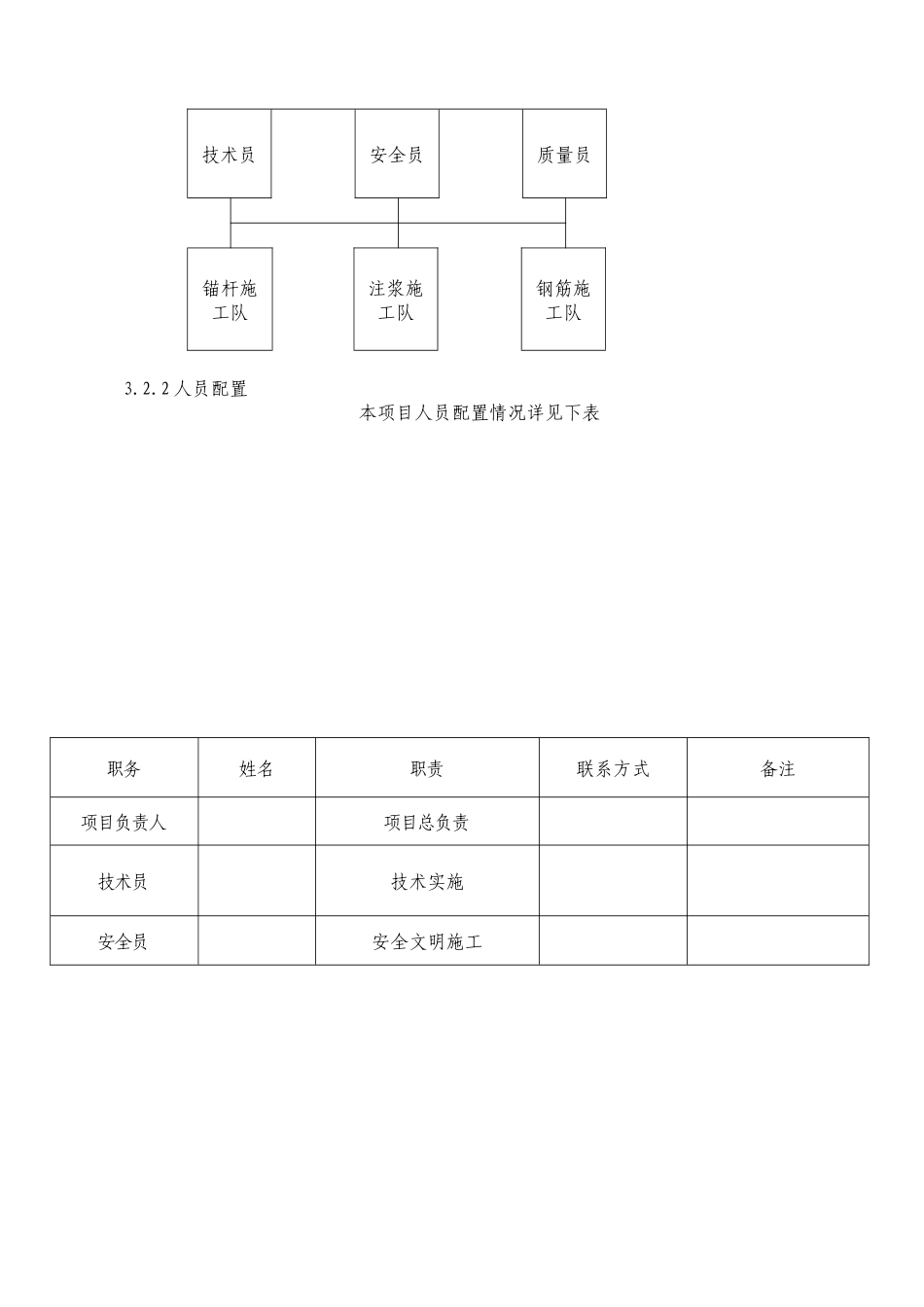

青岛某工程抗浮锚杆工程施工组织设_第3页
3/8
青岛**广场地下车库抗浮锚杆工程施工方案编制单位:青岛建设集团有限公司编制人:编制时间:二○一○年九月1、编制依据1.1《建筑地基基础设计规范》(GB50007-2002)1.2《建筑地基基础设计规范》(DB51/T5026-2001)1.3施工图纸1.4《土层锚杆设计与施工规范》(CECS22:90)1.5《高层建筑岩土工程勘察规程》(JGJ72-2004)1.6《建筑边坡工程技术规范》(GB50330-2002)1.7《岩土工程勘察报告》1.8《建筑工程施工质量验收统一标准》(GB50300-2001)1.9现场踏勘情况2、工程概况2.1工程概况:青岛**广场位于青岛市市南区,建筑面积237062.05m2。1B区地下车库部分采用抗浮锚杆进行地下水抗浮施工,本方案为抗浮锚杆施工方案,设计要求锚杆有效锚固长度不小于分别为3.5、4.5米,。杆体材料为直径为25、28的三级钢,自由段锚固竖直方向为770mm,水平为350mm。注浆材料采用М30水泥砂浆,锚孔直径分别为160、180mm。2.2设计概况根据施工图之内的设计要求:2.3.1本工程建筑地基设计等级为甲级,锚杆抗拔力应通过现场锚杆试验已确定;2.3.2岩石锚杆抗拔试验要点参照《建筑地基基础设计规范》附录M执行;2.3.3本工程锚杆孔直径为160、180,锚杆长度为㎜3.5、4.5m(含垫层厚度),单根锚杆抗拔力特征值为Rt=400KN;2.3.4锚杆孔采用32.5复合硅酸盐水泥,满足设计抗拔力的要求3现场组织机构及主要人员、施工技术力量配置3.1施工总目标3.1.1质量目标确保本工程全部达到国家现行的工程质量验收标准。工程一次性验收合格,高效、优质、快速地完成该工程施工。3.1.2安全目标安全目标为“三无、一杜绝、一创建”,即:无因工死亡事故、无火灾、无水灾事故;杜绝重伤事故,负伤率不超过3‰,创建安全文明工地。3.2施工部署3.2.1施工组织机构设立某小区抗浮锚杆工程现场管理部,按照项目法组织施工,对本工程项目实施组织管理。现场管理部组织机构,详见下图:项目经理部组织机构图**广场抗浮锚杆工程现场管理部项目经理技术负责技术员安全员质量员锚杆施工队注浆施工队钢筋施工队3.2.2人员配置本项目人员配置情况详见下表职务姓名职责联系方式备注项目负责人项目总负责技术员技术实施安全员安全文明施工第4页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页4总体施工方案及施工工期安排4.1总体施工方案本工程采取合理安排、科学组织,样板领路、分区域施工,区域内流水线作业模式。4.2施工工期安排本工程抗浮锚杆施工任务于监理工程师下达开工令之日起25天内施工完毕(不含因作业面不具备及其他方或不可抗力引起的我方无法施工)。5施工工艺和施工方法5.1施工工艺测量放孔杆体制作钻孔杆体植入注浆补浆5.2施工方法5.2.1测量放孔:总承包单位负责工作面的清理(开挖至人工捡底标高处及垫层完成)和控制点(轴线、抗水地板顶标高等)的交接,我单位人员根据控制点及施工图纸进行测放。测放务必准确,要求测放过程中作好记录,检查无误,再由总承包单位复查定位准确性后报监理审核。孔位放测完毕后保证偏差<20;㎜5.2.2钻机成孔:在确定锚杆孔位后,用XY—1型液压锚杆钻机钻孔,钻头直径为150,经连续钻孔后,开孔直径扩大为设计要求以上,孔深不小于设计要求。㎜5.2.3置入杆体(制作):5.2.3.1钢筋制作:首先将整根钢筋进行弯曲施工,采用钢筋弯曲机按照设计要求水平90度弯折350mm;根据设计要求在相应位置焊接居中定位爪;下端搭接焊接提前切断的钢筋段,钢筋段长度为1m+搭接长度,杆体长度不小于设计要求。搭接长度按照双面焊不小于5D即不小于16cm。5.2.3.2用人工提升制作好的钢筋,待杆体钢筋下端对准孔中时慢慢下放,直到植入根部。如遇到阻碍或杆体不垂直时,应缓慢上升,调整后再次下杆,杆体顶标高控制根据实际图纸要求。5.2.3.3水泥,钢筋进场必须有二证一报告,及时做检验,检验合格后施工。第5页共8页第4页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共8页5.2.3.4及时做М30砂浆试配,认真按试配配合比施工。5.2.3.5钢筋搭接认真按规范施工,并做好试接检验报告。5.2.3.6按规范留置试块。5.2.4压力注浆:5.2.4.1制浆:5.2.4.1...
