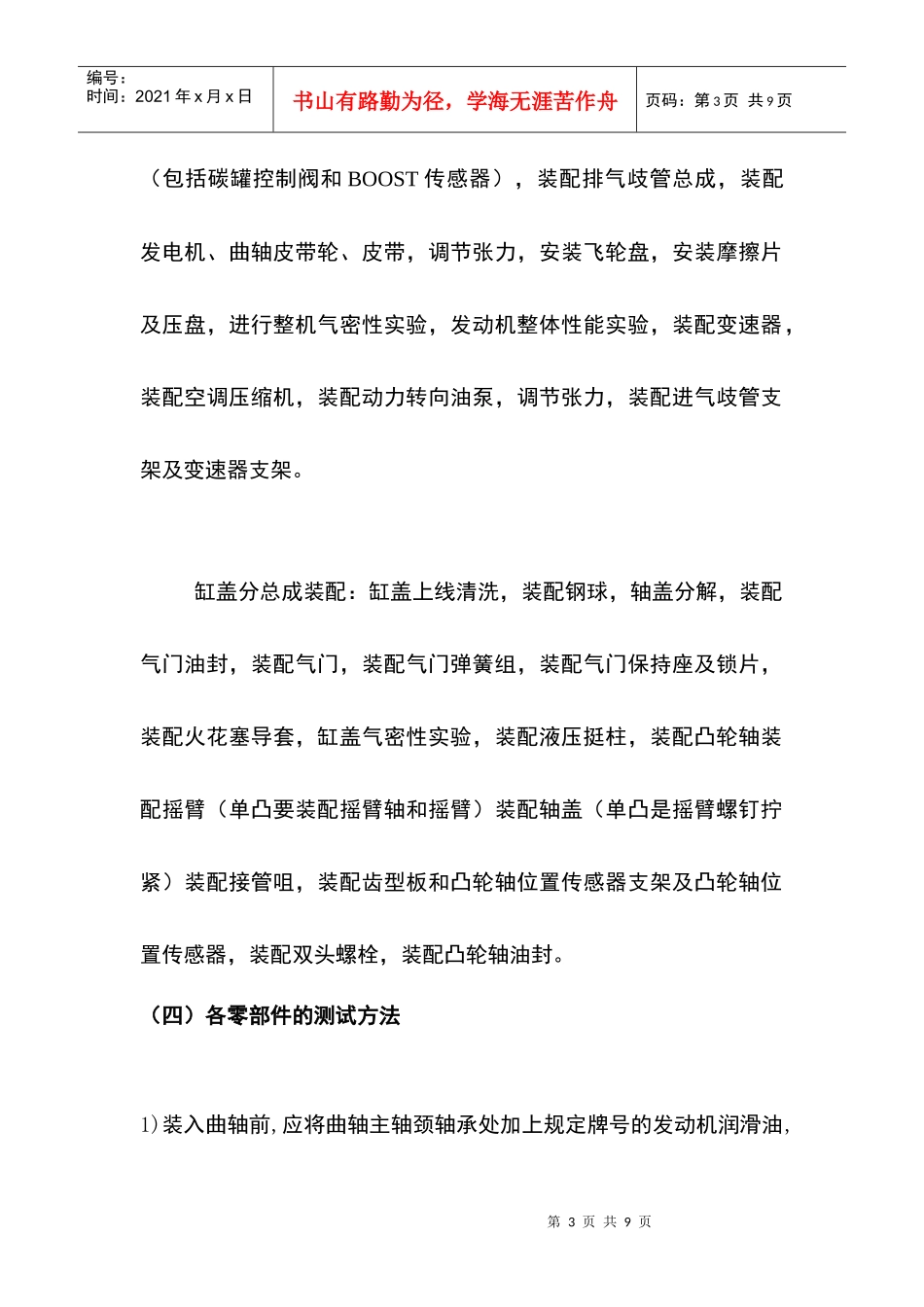

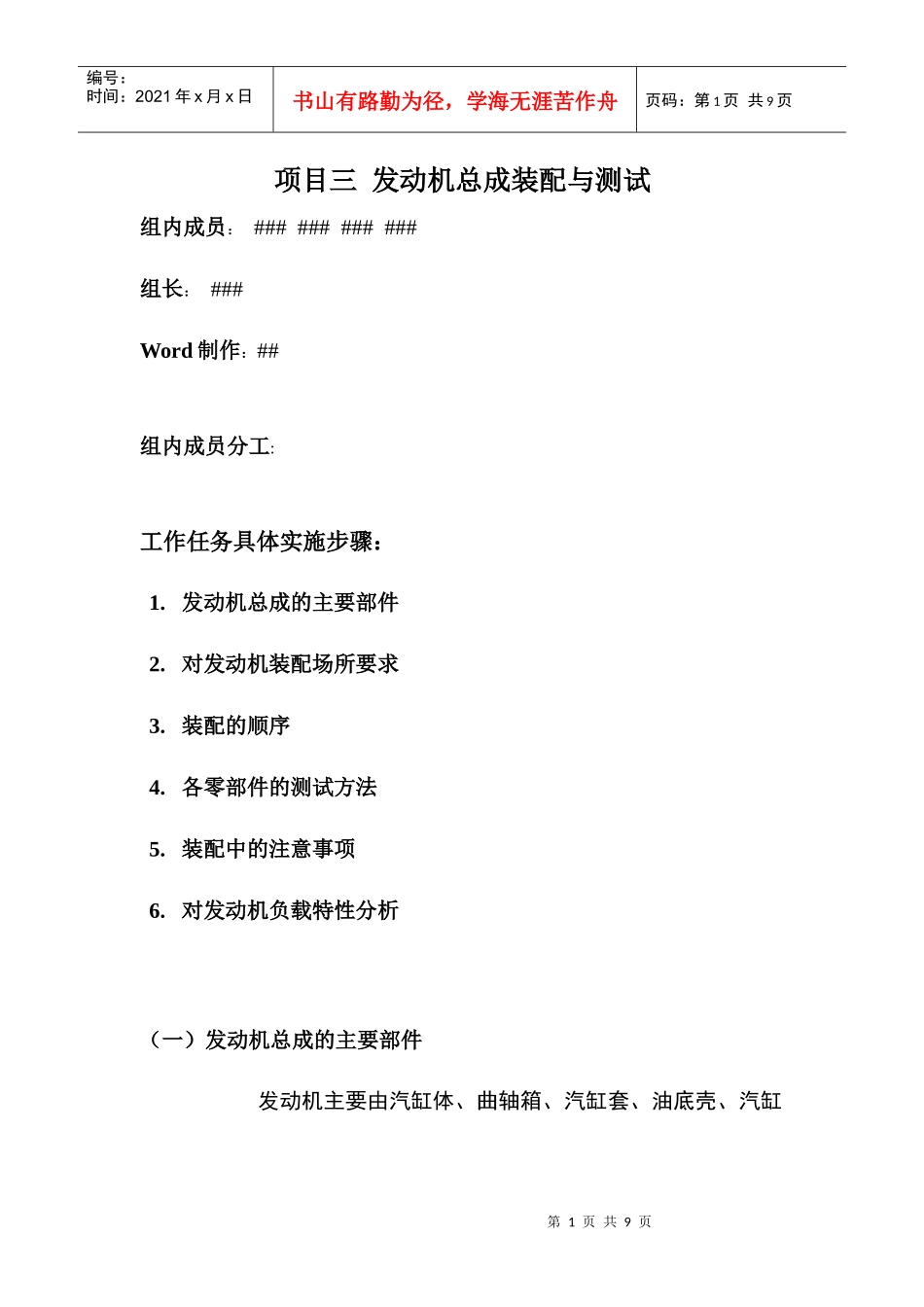

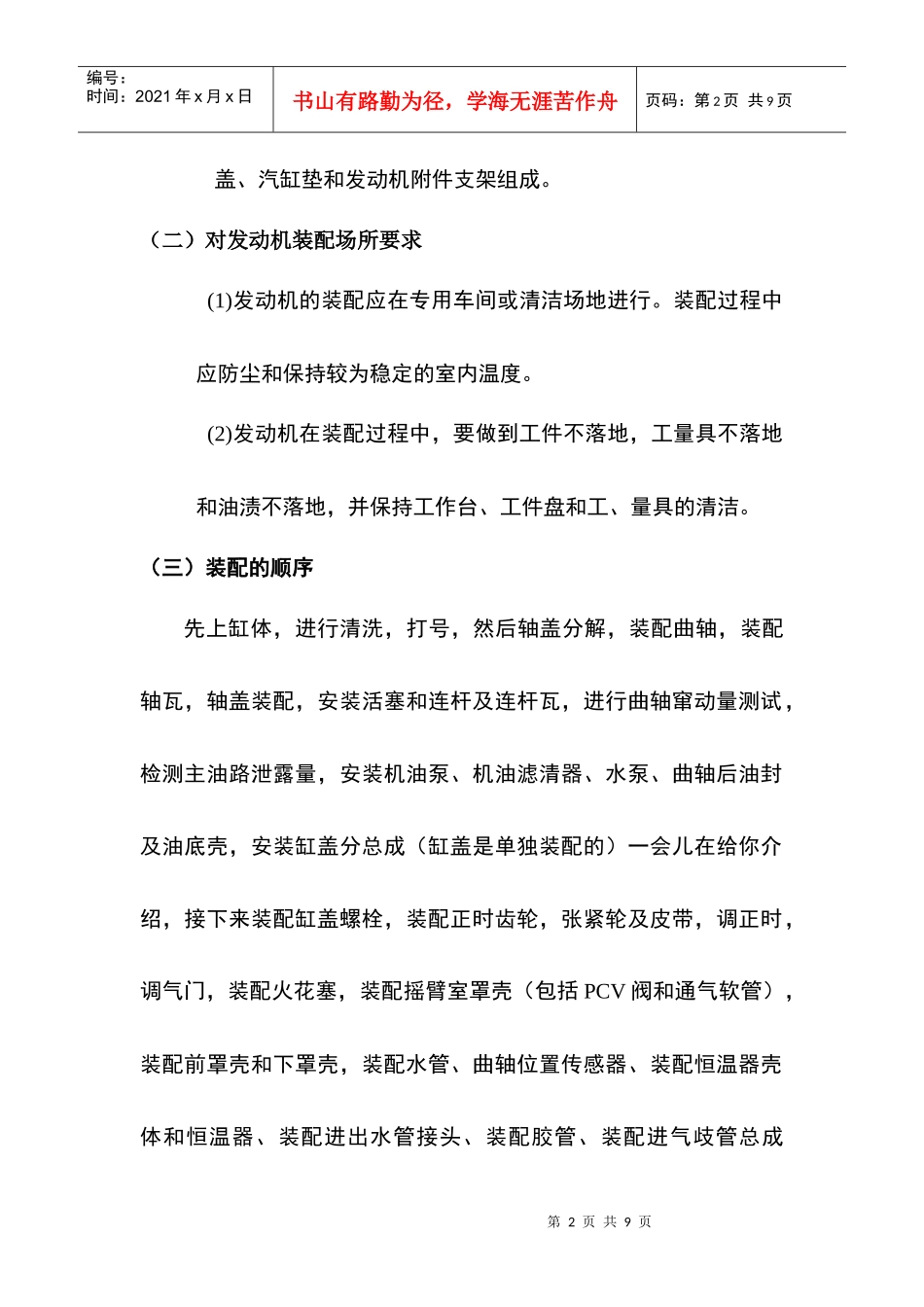

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页项目三发动机总成装配与测试组内成员：############组长：###Word制作：##组内成员分工:工作任务具体实施步骤：1.发动机总成的主要部件2.对发动机装配场所要求3.装配的顺序4.各零部件的测试方法5.装配中的注意事项6.对发动机负载特性分析（一）发动机总成的主要部件发动机主要由汽缸体、曲轴箱、汽缸套、油底壳、汽缸第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页盖、汽缸垫和发动机附件支架组成。（二）对发动机装配场所要求(1)发动机的装配应在专用车间或清洁场地进行。装配过程中应防尘和保持较为稳定的室内温度。(2)发动机在装配过程中，要做到工件不落地，工量具不落地和油渍不落地，并保持工作台、工件盘和工、量具的清洁。（三）装配的顺序先上缸体，进行清洗，打号，然后轴盖分解，装配曲轴，装配轴瓦，轴盖装配，安装活塞和连杆及连杆瓦，进行曲轴窜动量测试，检测主油路泄露量，安装机油泵、机油滤清器、水泵、曲轴后油封及油底壳，安装缸盖分总成（缸盖是单独装配的）一会儿在给你介绍，接下来装配缸盖螺栓，装配正时齿轮，张紧轮及皮带，调正时，调气门，装配火花塞，装配摇臂室罩壳（包括PCV阀和通气软管），装配前罩壳和下罩壳，装配水管、曲轴位置传感器、装配恒温器壳体和恒温器、装配进出水管接头、装配胶管、装配进气歧管总成第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页（包括碳罐控制阀和BOOST传感器），装配排气歧管总成，装配发电机、曲轴皮带轮、皮带，调节张力，安装飞轮盘，安装摩擦片及压盘，进行整机气密性实验，发动机整体性能实验，装配变速器，装配空调压缩机，装配动力转向油泵，调节张力，装配进气歧管支架及变速器支架。缸盖分总成装配：缸盖上线清洗，装配钢球，轴盖分解，装配气门油封，装配气门，装配气门弹簧组，装配气门保持座及锁片，装配火花塞导套，缸盖气密性实验，装配液压挺柱，装配凸轮轴装配摇臂（单凸要装配摇臂轴和摇臂）装配轴盖（单凸是摇臂螺钉拧紧）装配接管咀，装配齿型板和凸轮轴位置传感器支架及凸轮轴位置传感器，装配双头螺栓，装配凸轮轴油封。（四）各零部件的测试方法1)装入曲轴前,应将曲轴主轴颈轴承处加上规定牌号的发动机润滑油,第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页如图2-54所示。图2-54加润滑油2)曲轴主轴承盖安装时,应将其箭头标记朝向曲轴带轮侧,并从带轮侧开始,依次装入1、2、3、4主轴承盖,如图2-57所示图2-57装主轴承盖第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页3)在装入后端盖新衬垫后,如有凸出气缸体下平面的飞边,应切去飞边,使接合处平整、光滑,如图2-58所示图2-58去飞边4)将带有标记的第一道气环(RN)和第二道气环(R)和油环装在活塞上,其标记位置应向活塞顶部方向,如图2-61所示。图2-61装气环和油环（五）装配中对待零部件的要求第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页(1)准备装合的零、部件及总成都要经过检验及试验，必须保证质量合格。(2)易损零件、紧固锁止件应全部换新，如气缸垫及其他衬垫、开口销、自锁螺母、弹簧垫圈等。(3)严格保持零件、润滑油道清洁。零件清洗洁净后应用压缩空气吹干，并在光洁面上涂一层机油，以防生锈。气缸体上安装缸盖螺栓的盲螺孔中不得积存油液和污物，以免旋入缸盖螺栓时，挤压孔中的积液而形成极高的液压，致使螺孔周围的缸体平面向上凸起或开裂。(4)不许互换的零件(如气门等)，应做好装配标记，以防错装。全部零件清洁、清点后应分类摆放整齐。(5)装配时，应在零件的配合表面(过盈配合、过渡配合、动配合表面)和摩擦表面(如凸轮、齿轮、摇臂头部、螺纹等)上涂抹发动机用机油，做好预润滑。（六）装配中的注意事项第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9...
