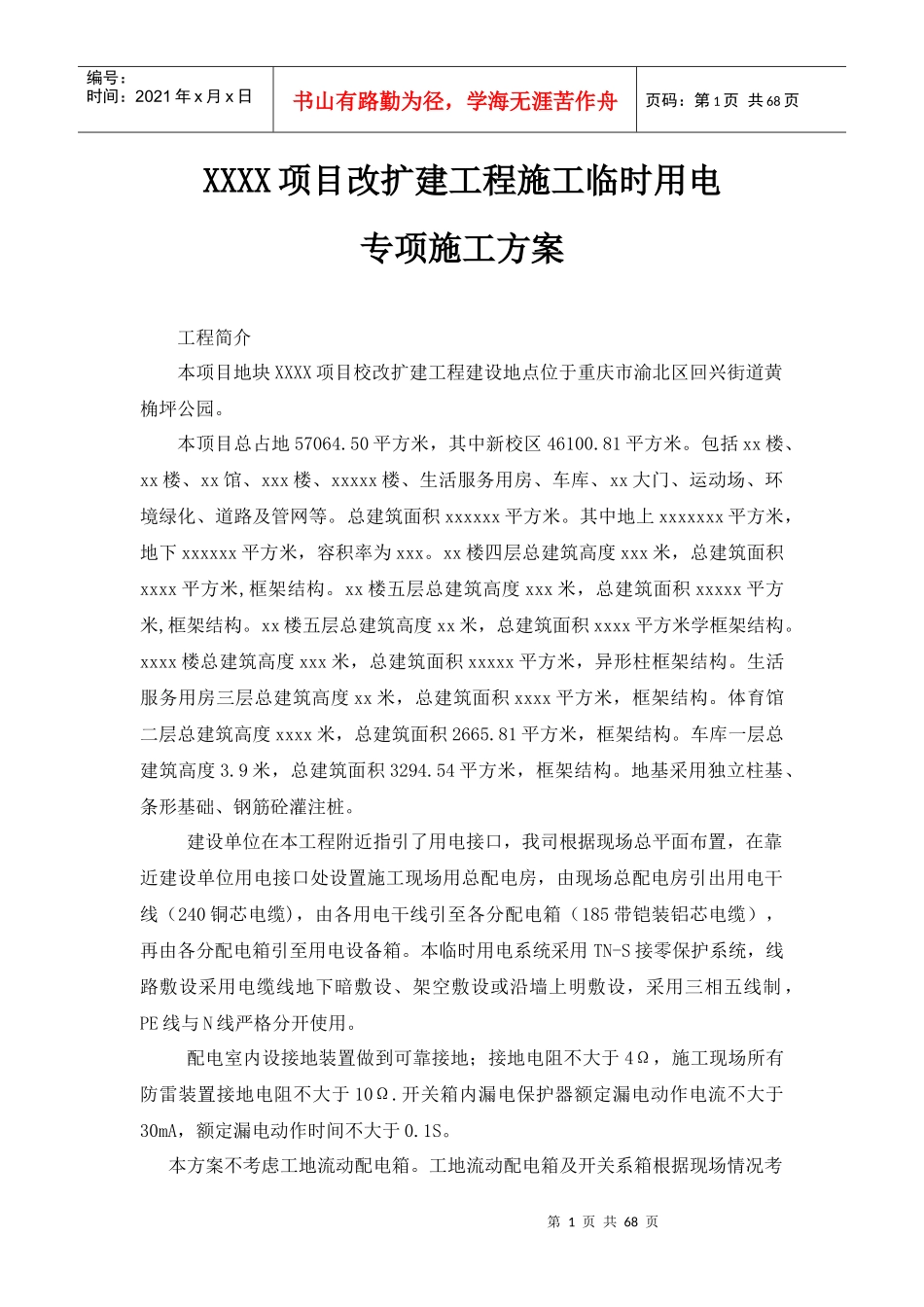

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页XXXX项目改扩建工程施工临时用电专项施工方案工程简介本项目地块XXXX项目校改扩建工程建设地点位于重庆市渝北区回兴街道黄桷坪公园。本顶目总占地57064.50平方米，其中新校区46100.81平方米。包括xx楼、xx楼、xx馆、xxx楼、xxxxx楼、生活服务用房、车库、xx大门、运动场、环境绿化、道路及管网等。总建筑面积xxxxxx平方米。其中地上xxxxxxx平方米，地下xxxxxx平方米，容积率为xxx。xx楼四层总建筑高度xxx米，总建筑面积xxxx平方米,框架结构。xx楼五层总建筑高度xxx米，总建筑面积xxxxx平方米,框架结构。xx楼五层总建筑高度xx米，总建筑面积xxxx平方米学框架结构。xxxx楼总建筑高度xxx米，总建筑面积xxxxx平方米，异形柱框架结构。生活服务用房三层总建筑高度xx米，总建筑面积xxxx平方米，框架结构。体育馆二层总建筑高度xxxx米，总建筑面积2665.81平方米，框架结构。车库一层总建筑高度3.9米，总建筑面积3294.54平方米，框架结构。地基采用独立柱基、条形基础、钢筋砼灌注桩。建设单位在本工程附近指引了用电接口，我司根据现场总平面布置，在靠近建设单位用电接口处设置施工现场用总配电房，由现场总配电房引出用电干线（240铜芯电缆)，由各用电干线引至各分配电箱（185带铠装铝芯电缆），再由各分配电箱引至用电设备箱。本临时用电系统采用TN-S接零保护系统，线路敷设采用电缆线地下暗敷设、架空敷设或沿墙上明敷设，采用三相五线制，PE线与N线严格分开使用。配电室内设接地装置做到可靠接地；接地电阻不大于4Ω，施工现场所有防雷装置接地电阻不大于10Ω.开关箱内漏电保护器额定漏电动作电流不大于30mA，额定漏电动作时间不大于0.1S。本方案不考虑工地流动配电箱。工地流动配电箱及开关系箱根据现场情况考第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页虑，但要保证电动机或用电设备电源线分断开关为漏电保护开关。本方案是根据施工各阶段用电符合情况考虑编制的。装修阶段使用此电源系统配置能够满足要求，不再另行设计。一、编制依据《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-2011中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2012中国建筑工业出版社二、施工条件施工现场用电量统计表:----------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1办公区用电40.00140.002生活区用电70.00170.003塔式起重机QTZ6340.00140.004混凝土输送泵HB-1532.20132.205钢筋调直机GT4/144.0014.006钢筋切断机QJ407.0017.007钢筋弯曲机GW403.0013.008交流电焊机BX3-500-238.60138.609插入式振动器ZX501.1011.1010平板式振动器ZB111.1033.3011木工圆锯MJ1043.0039.0012泥浆泵红星-3030.00130.0013套丝切管机TQ-31.0011.0014WYQ1.1011.1015塔式起重机QTZ6340.00140.00第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页16空压机23.007161.0017木工圆锯MJ1043.0039.0018交流电焊机BX3-500-238.60138.6019塔式起重机QTZ6340.00140.0020混凝土输送泵HB-1532.20132.2021钢筋弯曲机GW403.0013.0022钢筋切断机QJ407.0017.0023钢筋调直机GT4/144.0014.0024交流电焊机BX3-500-238.60138.6025木工圆锯MJ1043.0039.0026插入式振动器ZX501.1033.3027平板式振动器ZB111.1033.3028塔式起重机QTZ6340.00140.0029混凝土输送泵HB-1532.20132.2030钢筋切断机QJ407.0017.0031钢筋调直机GT4/144.0014.0032钢筋弯曲机GW403.0013.0033交流电焊机BX3-500-238.60138.6034木工圆锯MJ1043.0039.0035泥浆泵红星-3030.00260.00----------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场...
