集成产品装配调试规范VIP免费

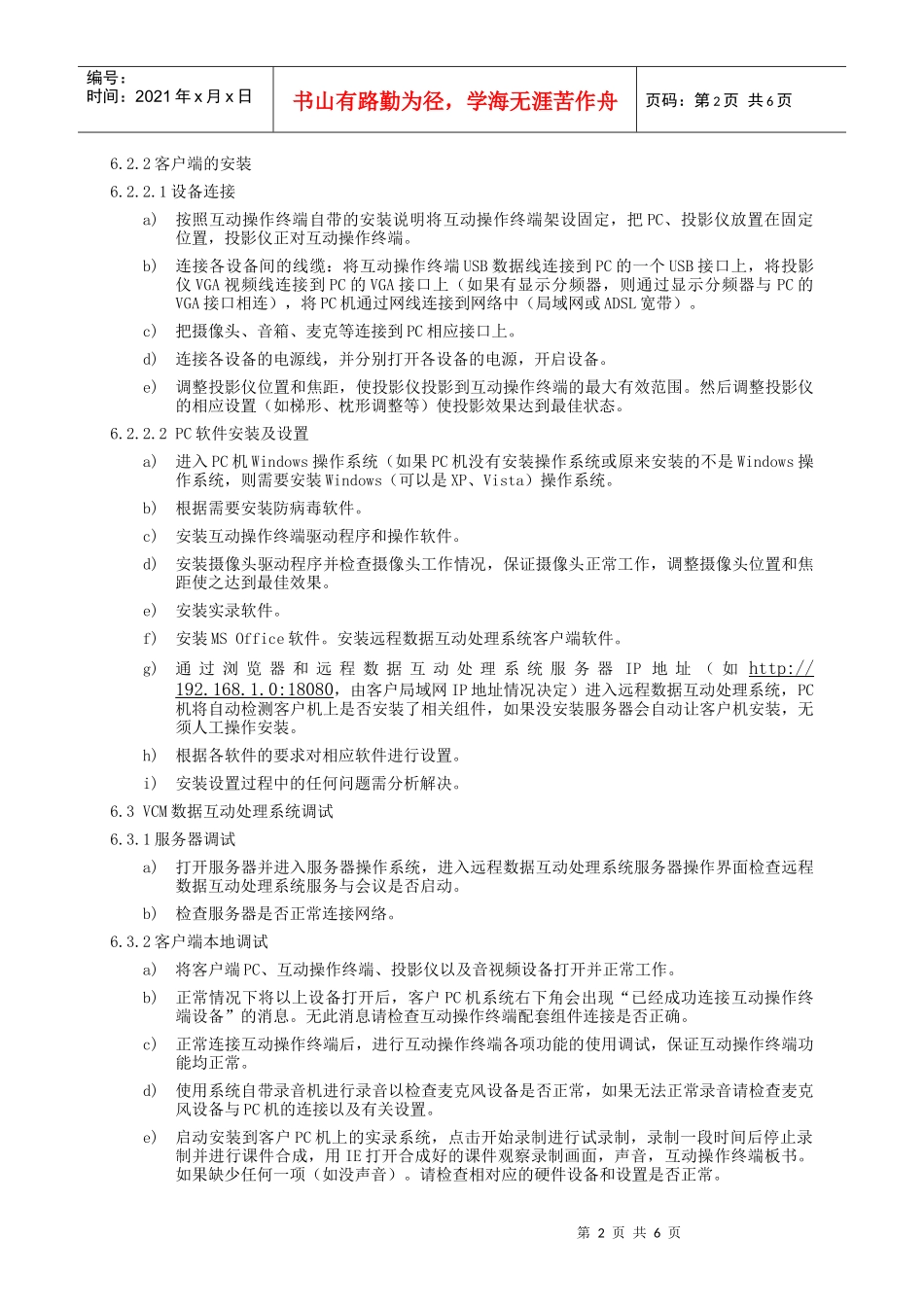

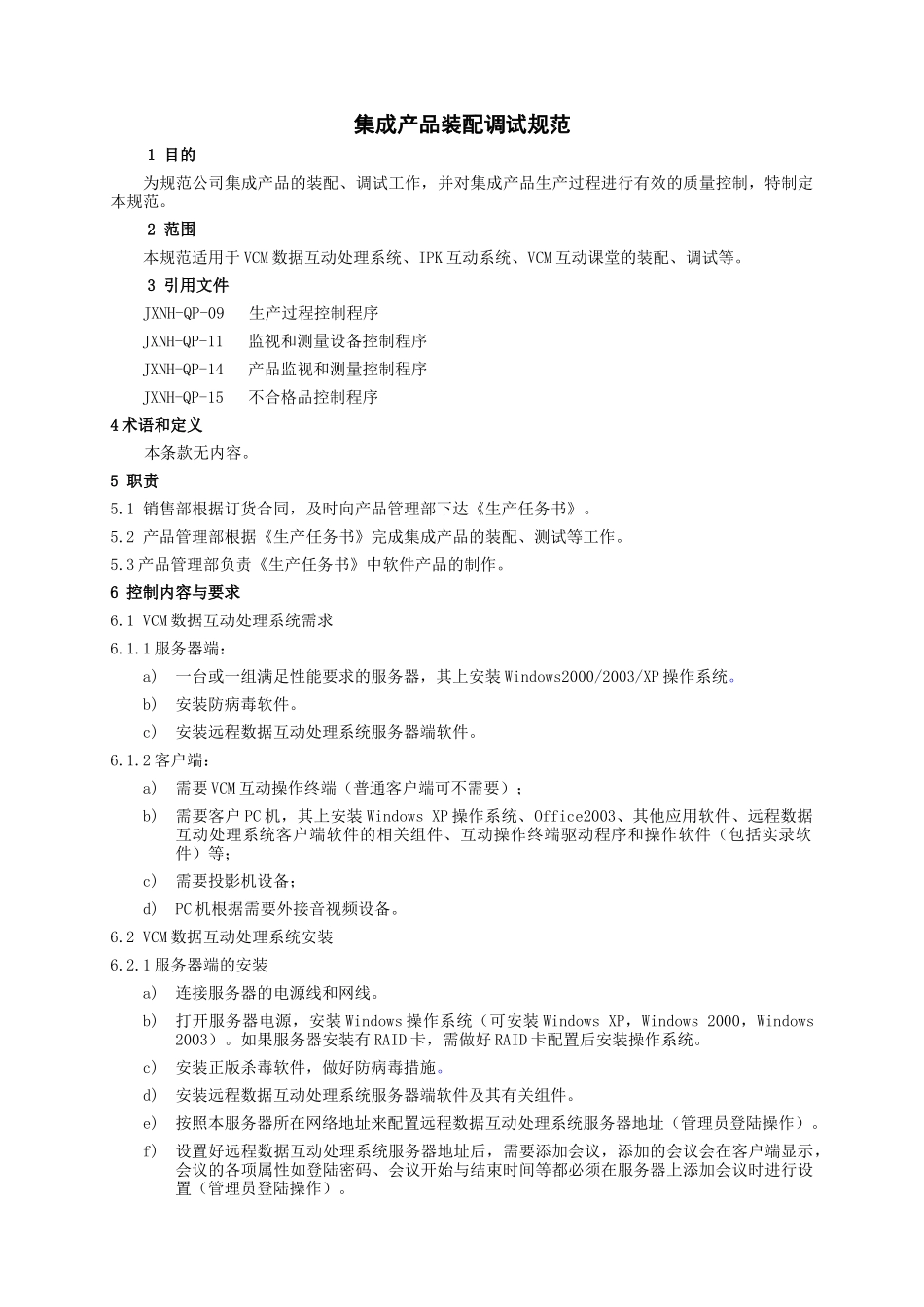

集成产品装配调试规范1目的为规范公司集成产品的装配、调试工作，并对集成产品生产过程进行有效的质量控制，特制定本规范。2范围本规范适用于VCM数据互动处理系统、IPK互动系统、VCM互动课堂的装配、调试等。3引用文件JXNH-QP-09生产过程控制程序JXNH-QP-11监视和测量设备控制程序JXNH-QP-14产品监视和测量控制程序JXNH-QP-15不合格品控制程序4术语和定义本条款无内容。5职责5.1销售部根据订货合同，及时向产品管理部下达《生产任务书》。5.2产品管理部根据《生产任务书》完成集成产品的装配、测试等工作。5.3产品管理部负责《生产任务书》中软件产品的制作。6控制内容与要求6.1VCM数据互动处理系统需求6.1.1服务器端：a)一台或一组满足性能要求的服务器，其上安装Windows2000/2003/XP操作系统。b)安装防病毒软件。c)安装远程数据互动处理系统服务器端软件。6.1.2客户端：a)需要VCM互动操作终端（普通客户端可不需要）；b)需要客户PC机，其上安装WindowsXP操作系统、Office2003、其他应用软件、远程数据互动处理系统客户端软件的相关组件、互动操作终端驱动程序和操作软件（包括实录软件）等；c)需要投影机设备；d)PC机根据需要外接音视频设备。6.2VCM数据互动处理系统安装6.2.1服务器端的安装a)连接服务器的电源线和网线。b)打开服务器电源，安装Windows操作系统（可安装WindowsXP，Windows2000，Windows2003）。如果服务器安装有RAID卡，需做好RAID卡配置后安装操作系统。c)安装正版杀毒软件，做好防病毒措施。d)安装远程数据互动处理系统服务器端软件及其有关组件。e)按照本服务器所在网络地址来配置远程数据互动处理系统服务器地址（管理员登陆操作）。f)设置好远程数据互动处理系统服务器地址后，需要添加会议，添加的会议会在客户端显示，会议的各项属性如登陆密码、会议开始与结束时间等都必须在服务器上添加会议时进行设置（管理员登陆操作）。第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页6.2.2客户端的安装6.2.2.1设备连接a)按照互动操作终端自带的安装说明将互动操作终端架设固定，把PC、投影仪放置在固定位置，投影仪正对互动操作终端。b)连接各设备间的线缆：将互动操作终端USB数据线连接到PC的一个USB接口上，将投影仪VGA视频线连接到PC的VGA接口上（如果有显示分频器，则通过显示分频器与PC的VGA接口相连），将PC机通过网线连接到网络中（局域网或ADSL宽带）。c)把摄像头、音箱、麦克等连接到PC相应接口上。d)连接各设备的电源线，并分别打开各设备的电源，开启设备。e)调整投影仪位置和焦距，使投影仪投影到互动操作终端的最大有效范围。然后调整投影仪的相应设置（如梯形、枕形调整等）使投影效果达到最佳状态。6.2.2.2PC软件安装及设置a)进入PC机Windows操作系统（如果PC机没有安装操作系统或原来安装的不是Windows操作系统，则需要安装Windows（可以是XP、Vista）操作系统。b)根据需要安装防病毒软件。c)安装互动操作终端驱动程序和操作软件。d)安装摄像头驱动程序并检查摄像头工作情况，保证摄像头正常工作，调整摄像头位置和焦距使之达到最佳效果。e)安装实录软件。f)安装MSOffice软件。安装远程数据互动处理系统客户端软件。g)通过浏览器和远程数据互动处理系统服务器IP地址（如http://192.168.1.0:18080，由客户局域网IP地址情况决定）进入远程数据互动处理系统，PC机将自动检测客户机上是否安装了相关组件，如果没安装服务器会自动让客户机安装，无须人工操作安装。h)根据各软件的要求对相应软件进行设置。i)安装设置过程中的任何问题需分析解决。6.3VCM数据互动处理系统调试6.3.1服务器调试a)打开服务器并进入服务器操作系统，进入远程数据互动处理系统服务器操作界面检查远程数据互动处理系统服务与会议是否启动。b)检查服务器是否正常连接网络。6.3.2客户端本地调试a)将客户端PC、互动操作终端、投影仪以及音视频设备打开并正常工作。b)正常情况下将以上设备打开后，客户PC机系统右下角会出现“已经成功连接互动操作终端设备”的消息。无此消息请检查互动操作终端配套组件连接是否正确。c)正常连接互动操作终端后...
