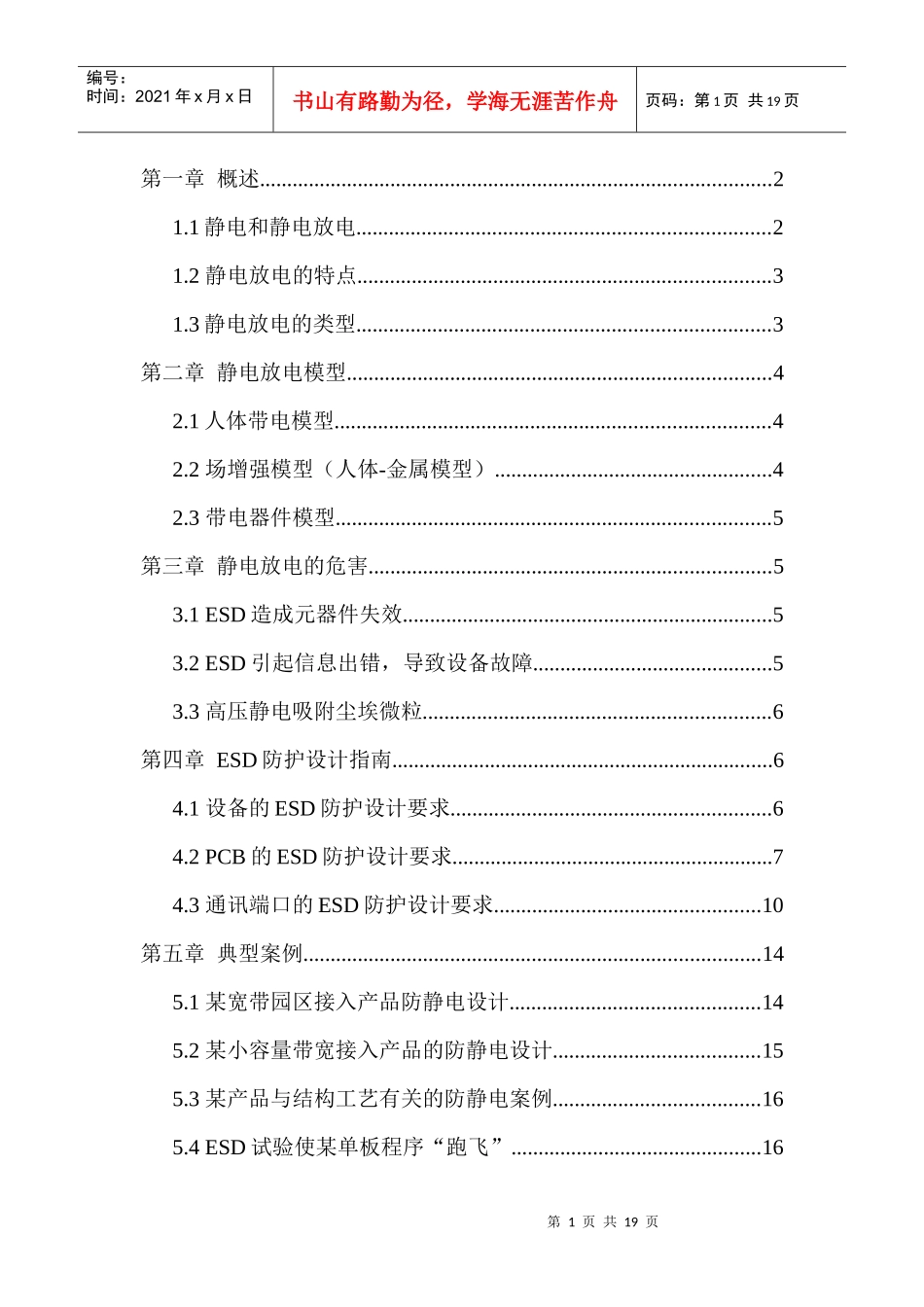

第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共19页第一章概述..............................................................................................21.1静电和静电放电............................................................................21.2静电放电的特点............................................................................31.3静电放电的类型............................................................................3第二章静电放电模型..............................................................................42.1人体带电模型................................................................................42.2场增强模型(人体-金属模型)...................................................42.3带电器件模型................................................................................5第三章静电放电的危害..........................................................................53.1ESD造成元器件失效....................................................................53.2ESD引起信息出错,导致设备故障............................................53.3高压静电吸附尘埃微粒................................................................6第四章ESD防护设计指南......................................................................64.1设备的ESD防护设计要求...........................................................64.2PCB的ESD防护设计要求...........................................................74.3通讯端口的ESD防护设计要求.................................................10第五章典型案例....................................................................................145.1某宽带园区接入产品防静电设计..............................................145.2某小容量带宽接入产品的防静电设计......................................155.3某产品与结构工艺有关的防静电案例......................................165.4ESD试验使某单板程序“跑飞”..............................................16第2页共19页第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共19页5.5试验使单板复位..........................................................................18第一章概述1.1静电和静电放电静电式物体表面的静止电荷。物体在接触、摩擦、分离、感应、电解等过程中,发生电子或离子的转移,整电荷和负电荷在局部范围内失去平衡,就形成了静电。带有静电的物体称为带电体。当带电体表面附近的静电场梯度大到一定的程度,超过周围介质的绝缘击穿场强时,介质将会发生电离,从而导致带电体的点和部分的电荷部分或全部中和。这种现象我们称之为静电放电(ESD)。静电放电可以出现在两个物体之间,也可由物体表面静电荷直接向空气放电。人体由于自身的动作以及与其它物体的接触、分离。摩擦或感应等因素,可以带上几千伏甚至上万伏的静电。在干燥的季节,人们在黑暗中托化纤衣服时,常常会听到“啪啪”的声音,同时还会看到火花,这就是人体的静电放电现象。在工业生产中,人是主要的静电干扰源之一。1.2静电放电的特点1、静电放电时高电位,强电场,瞬时大电流的过程大多数情况下静电放电过程往往会产生瞬时脉冲大电流,尤其是带电导体或手持小金属物体的带电人体对接地体产生火花放电时,产生的瞬时电流的强度可达到几十安培甚至上百安培。2、静电放电会产生强烈的电磁辐射形成电磁脉冲在静电放电过程中,会产生上升时间极快、持续时间极短的初始大电流脉冲,并产生强烈的电磁辐射,形成静电放电电磁脉冲,它的电磁能量往往会引发起电子系统中敏感部件的损坏、翻转,使某些装置中的电火工品误爆,造成事故。第3页共19页第2页共19页编号:时间:2021年x月x日书山有路勤...
