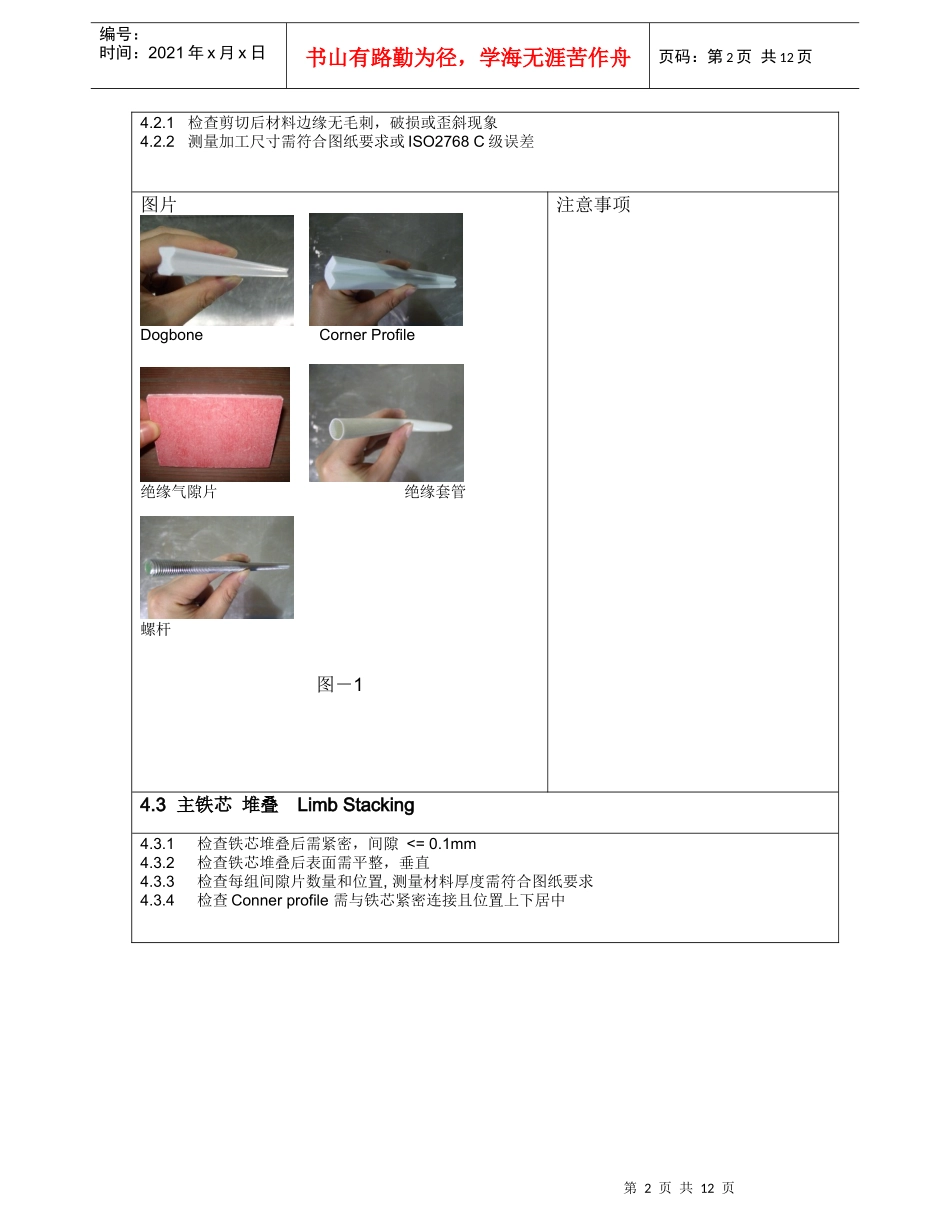

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页箔绕产品通用检验指导书1.目的为确保最终成品的良好品质,由ＰＱＣ随线抽检，及ＯＱＣ最终成品抽检的方法鑑別其是否合格,并确保产品达到国内外客户的要求而制定本标准。2.范围适用于PQ箔绕产品3.时间与距离表1给出了对每个指定区域或表面的目测距离和时间，零件和产品的检验应遵循以下目测条件。应使用均布,无方向性,至少400~600勒克司的照明以避免检查不当4.检验内容4．1：确认原材料与在线加工原材料需符合BOM合图纸要求4.2原材料准备MaterialPreparationTable1TimeandDistance时间及距离Category类别ViewingDistance目测距离ViewingTime目测时间SurfacesArea表面位置AAbout45cm7secondsmaximum最多7秒Tops顶部Fronts前面BAbout60cm5secondsmaximum最多5秒Sides侧面Back背面Bottom底面第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页4.2.1检查剪切后材料边缘无毛刺，破损或歪斜现象4.2.2测量加工尺寸需符合图纸要求或ISO2768C级误差图片DogboneCornerProfile绝缘气隙片绝缘套管螺杆图－1注意事项4.3主铁芯堆叠LimbStacking4.3.1检查铁芯堆叠后需紧密，间隙<=0.1mm4.3.2检查铁芯堆叠后表面需平整，垂直4.3.3检查每组间隙片数量和位置,测量材料厚度需符合图纸要求4.3.4检查Connerprofile需与铁芯紧密连接且位置上下居中第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页图片图－2注意事项4.4绕线Winding4.4.1检查铝箔边缘无毛刺4.4.2确认箔膜绕线机设定程序和参数需符合WI规定4.4.3检查铝牌焊接的起始和终止位置需符合图纸要求4.4.4确认电焊机参数设定需需符合WI规定4.4.5检查铝箔起始和终止处绝缘保护良好符合WI规定4.4.6检查铝牌焊接的起始和终止处绝缘保护良好符合WI规定4.4.7检查温控探头安装位置符合符合图纸要求4.4.9测量线包尺寸需符合图纸要求图－21.由单个硅钢块组装成的铁芯堆叠面需要用导电布导通第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页图片图－3图－4图－5图－6图－7注意事项图－31铁芯上绕线机需确认其水平位置，并且要确认.紧固指示灯需在长亮状态，保证铁芯处于安全紧固的状态2.Dogbone放置居中，气道放置均匀图－81．注意温度传感器的安装方式是否与黄皮书定义的一致，需套绝缘套管后头部用Nomex包裹后用胶水安装于指定位置图－51.确认铝箔和绝缘薄膜层数符合图纸规定图－61.确认张力设定符合程序规定图－41.确认主程序编号与产品料号一致是否正确，并且程序设定步骤与实际操作步骤相符图－71.铝箔边缘无毛刺，使用前需做打磨处理第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页图－8图－9图－10图－111．线包外层绝缘光滑平整，2．边缘纤维胶布需包裹整齐3．终止处断面需在产品组装时处于产品内侧4．线包完成后需有保护膜包裹防护图－91．需确认压接部位的绝缘层数起始处上有层绝缘保护,结尾处下方也有层绝缘保护图－101．放置副铁芯气道时应注意Dogbone方向第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页图－114.5上下铁芯装配YorkAssembly4.5.1检查铁芯堆叠后需紧密，间隙<=0.1mm4.5.2检查铁芯堆叠后表面需平整，垂直4.5.3确认螺母安装扭矩需符合图纸要求4.5.4测量铁芯组件尺寸需符合图纸要求图片图－12图－13注意事项图－111.安装螺杆需先有绝缘套管绝缘图－121.下颚支架安装螺孔为沉头孔2.上颚支架铁芯安装孔距边矩＝35mm3.下颚支架铁芯安装孔距边矩＝40mm第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页4.6装配Assembly4.6.1检查总装后上下颚铁芯边缘需与主铁芯边缘对齐，平整4.6.2检查U,V,W相线包安装位置需符合图纸要求4.6.3检查安装螺母和垫片数量，位置需符合图纸要求4.6.4确认螺杆，螺母安装扭矩需符合图纸要求4.6.5测量装配尺寸需符合图纸要求4.6....
