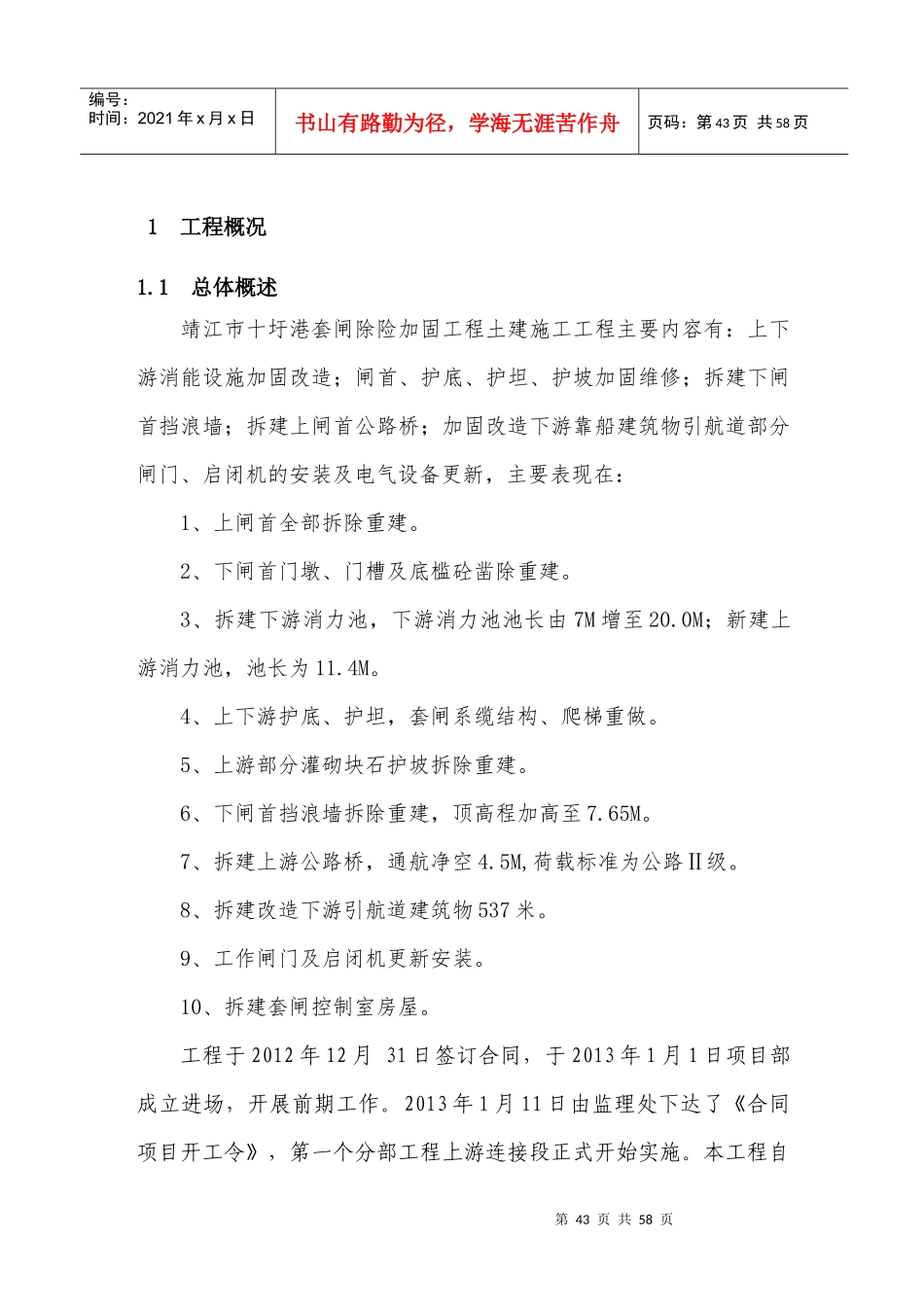

第43页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第43页共58页1工程概况1.1总体概述靖江市十圩港套闸除险加固工程土建施工工程主要内容有：上下游消能设施加固改造；闸首、护底、护坦、护坡加固维修；拆建下闸首挡浪墙；拆建上闸首公路桥；加固改造下游靠船建筑物引航道部分闸门、启闭机的安装及电气设备更新，主要表现在：1、上闸首全部拆除重建。2、下闸首门墩、门槽及底槛砼凿除重建。3、拆建下游消力池，下游消力池池长由7M增至20.0M；新建上游消力池，池长为11.4M。4、上下游护底、护坦，套闸系缆结构、爬梯重做。5、上游部分灌砌块石护坡拆除重建。6、下闸首挡浪墙拆除重建，顶高程加高至7.65M。7、拆建上游公路桥，通航净空4.5M,荷载标准为公路Ⅱ级。8、拆建改造下游引航道建筑物537米。9、工作闸门及启闭机更新安装。10、拆建套闸控制室房屋。工程于2012年12月31日签订合同，于2013年1月1日项目部成立进场，开展前期工作。2013年1月11日由监理处下达了《合同项目开工令》，第一个分部工程上游连接段正式开始实施。本工程自第44页共58页第43页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第44页共58页开工以来，质量管理和安全管理一直处于受控状态，没有发生一起质量事故和安全事故。1.2工程项目划分及本次水下工程验收范围1.2.1工程项目划分靖江市十圩港套闸除险加固工程套闸工程国家水利部2007年颁发的《水利水电施工质量检验及评定规程》（SL176—2007）、《建筑工程施工质量验收统一标准》（GB50300－2001）及其配套的验收规范、江苏省水利厅2002年颁发的《江苏省水利工程施工质量检验评定标准》以及工程施工图设计进行了项目划分，经上报靖江市质量监督站确认，我单位施工的套闸土建工程单位工程，共分为6个分部工程，491个单元工程；在工程实施过程中结合现场实际情况进行了调整，套闸工程分为6个分部工程，412个单元工程。1.2.2本次水下工程验收范围本次水下工程验收范围为套闸修理工程、上游连接段、下游连接段、交通桥、下游引航道、控制室房屋6个分部工程中的403个单元工程，403个单元工程中390个单元工程已具备质量评定条件，390个单元工程施工质量全部合格，其中372个单元工程质量优良，单元工程优良率95.4%，其余13个单元工程因混凝土试块龄期未到，暂评合格。本次水下工程验收涉及项目划分统计表单位分部工程项目划分数量参验数量其中单元优良率备注第45页共58页第44页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第45页共58页工程名称优良个数（%）单元个数单元个数套闸工程套闸修理工程1312758.3上游连接段99111.1下游连接段77228.6交通桥42363083.3下游引航道33833733298.5控制室房屋3200说明：1、套闸修理工程挡浪墙1个单元施工未完成，不影响拆坝放水，不参与评定；2、交通桥6个单元施工未完成，不参与评定，该6个单元不影响拆坝放水；3、下游引航道系船柱栏杆安装1个单元施工未完成，不参与评定，该单元不影响拆坝放水；4、控制室房屋建筑装饰装修工程1个单元施工未完成，不参与评定。1.3本次水下验收参验分部工程概况参与本次验收的分部工程共有：套闸修理工程、上游连接段、下游连接段、交通桥、下游引航道、控制室房屋。其工程内容大致如下：1、套闸修理工程：含土方开挖、回填；闸首门墩、门槽、底板、推杆层、栏杆安装、旋喷桩防渗、挡浪墙；闸室铺盖、护底、护坦系缆结构、侧边梯等单元工程。2、上游连接段：含消力池；灌砌石护坦、护坡、挡墙；格埂；防冲槽；栏杆安装等单元工程。第46页共58页第45页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第46页共58页3、下游连接段：含消力池；铺盖；灌砌石护坦、护底；格埂；防冲槽；栏杆安装等单元工程。4、交通桥：含灌注桩基础；桥墩底板、接柱、盖梁；桥台底板、墙身、台帽；上部结构板梁预制、桥面铺装、桥台搭板、栏杆安装、接线及接线挡墙等单元工程。5、下游引航道：含土方开挖回填；导航墙底板、墙身；高压旋喷桩；生态护坡；格埂等单元工程6、控制室房屋：含主体工程；装饰装修工程；屋...
