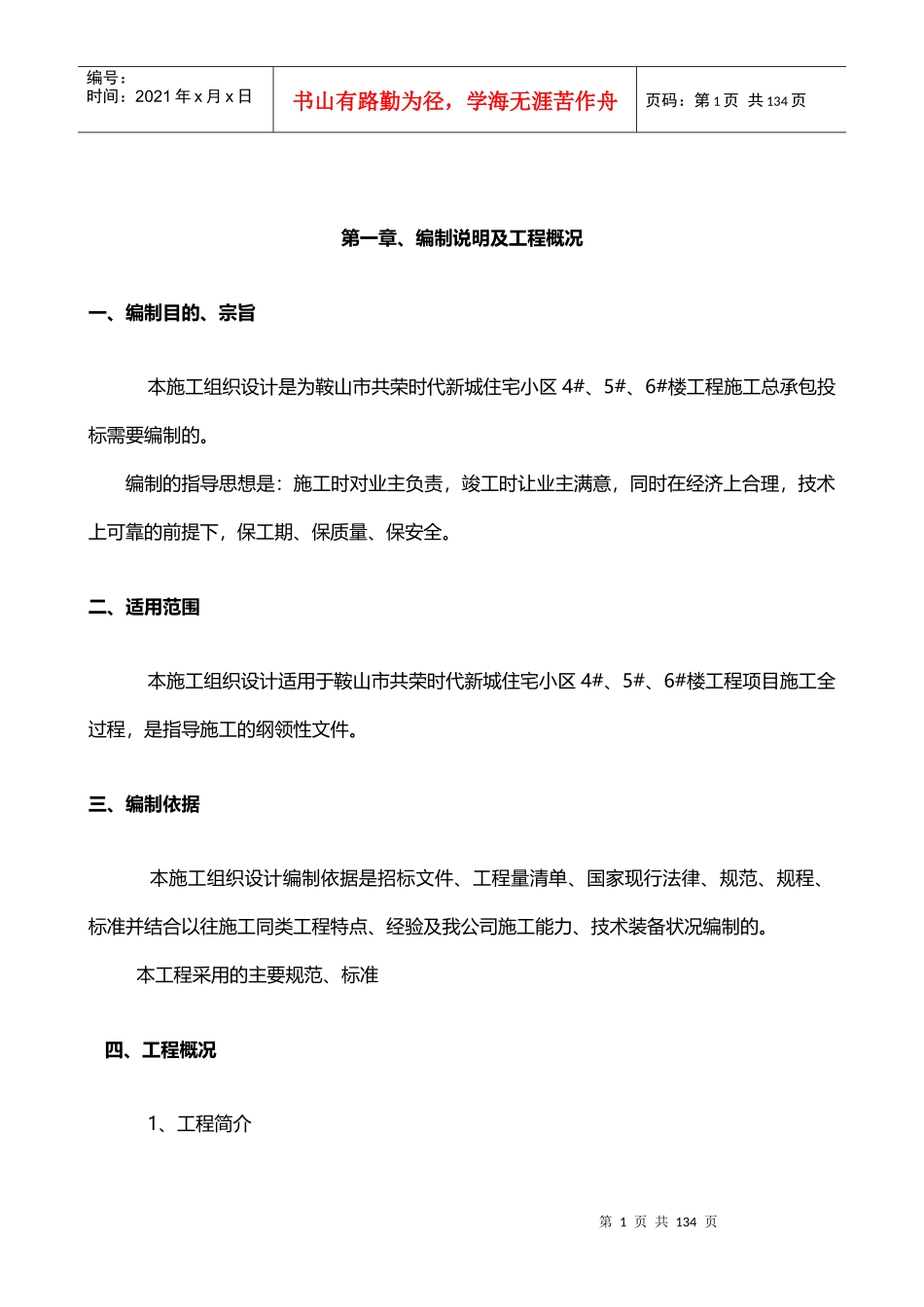

第1页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共134页第一章、编制说明及工程概况一、编制目的、宗旨本施工组织设计是为鞍山市共荣时代新城住宅小区4#、5#、6#楼工程施工总承包投标需要编制的。编制的指导思想是：施工时对业主负责，竣工时让业主满意，同时在经济上合理，技术上可靠的前提下，保工期、保质量、保安全。二、适用范围本施工组织设计适用于鞍山市共荣时代新城住宅小区4#、5#、6#楼工程项目施工全过程，是指导施工的纲领性文件。三、编制依据本施工组织设计编制依据是招标文件、工程量清单、国家现行法律、规范、规程、标准并结合以往施工同类工程特点、经验及我公司施工能力、技术装备状况编制的。本工程采用的主要规范、标准四、工程概况1、工程简介第2页共134页第1页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共134页2、土建设计概况楼号建筑面积结构形式建筑高度建筑层高4#楼10764.24剪力墙55.4185#楼7302.4剪力墙35.1116#楼9458.48剪力墙55.418总计27525.12结构设计概况序号项目内容混凝土混凝土强度等级地下外墙C30S6基础底板C30S6剪力墙C30梁、顶板C25后浇带C30其他C15、C30钢筋类别Ⅰ级钢(HPB235)、Ⅱ级钢(HRB335)、Ⅲ级钢(HRB400)砂浆混合砂浆强度的等级M5第3页共134页第2页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共134页水泥砂浆强度的等级M53、专业概况设计系统设计要求系统做法管线类别生活给水工程水源根据业主提供由市政给水管提供。水源从市政自来水管网引入小区生活小区生活水箱，经过二次加压后再引至各单体建筑物。生活给水竖向分三个区，均采用微机控制变频调速水泵恒压供水方式。DN≤80，丝扣连接；DN>80，卡箍连接；生活给水管采用钢塑复合管（衬塑）。户内的给水支管可采用PP-R铝塑复合管。管件与管材匹配。管材及管件承压P=2.0Mpa，热熔链接生活排水工程采用污、废水合流制排水系统，重力流排出。室内采用承插、螺旋消音PVC-U塑料管污、废水横支管采用硬聚氯乙烯（PVC-U）塑料管胶接雨排水系统屋面阳台采用组织排水承插连接排水立管采用PVC-U塑料管。采暖系统本工程采用市政统一提供的热水采暖。系统采用共用立管形式的分户热计量室内系统。DN40以下采用丝接，DN40及以上采用焊接低温辐射采暖系统总干管（集水器前）采用热镀锌钢管第4页共134页第3页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共134页照明、电力配电系统消防用电设备、电梯、应急疏散照明为二级负荷，其它电源为三级负荷。从地下室变电所引入。供电系统三相五线制，电压为380/220V，统一由一层环形配电屏供电，消防动力由两电源供给，在两电源末端自动切换，用电负荷分别用电表计量，公建用磁卡表计量。环形配电屏安装高出地面250mm,磁卡表及配电箱安装中心距地1.5m，住宅内开关距地1.6m，动力配电箱明装，中心距地1.5米，开关距地1.4m。照明采用节能灯，照明和插座为不同回路，且均为单相三线，插座设剩余电流保护器保护。所有配电箱为铁制，进户管为热镀锌钢管，照明线路采用PVC塑料管。防雷、接地系统三类防雷建筑物。屋面设避雷带，屋面上所有金属设备及构件均与避雷带可靠连接，接地装置采用基础接地与建筑物四周敷设人工接地采用结构柱内两根主筋通焊作避雷引下线，接地装置利用基础钢筋、桩基焊接成屋面采用Ф10镀锌圆钢，电井内直敷一条40*4镀锌扁钢第5页共134页第4页共134页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共134页体相连接的综合接地装置。所有电源中性线接地、弱点系统接地、防雷接地采用统一综合接地。网状。第二章、施工部署一、施工部署及准备情况工期目标：日历工期481天，开工2010年9月6日，竣工2011年12月30日。质量目标：工程质量等级合格。安全目标：死亡事故为零，重伤事故为零，轻伤事故小于0.2%。现场文明环保目标：噪声、烟尘、废弃物、污水排放达到国家GB3096-82标准。二、工程项目管理及组织模式1、总部与现场管理部门之间的关系及其职责与权限。本工程将列为我公司的重点...
