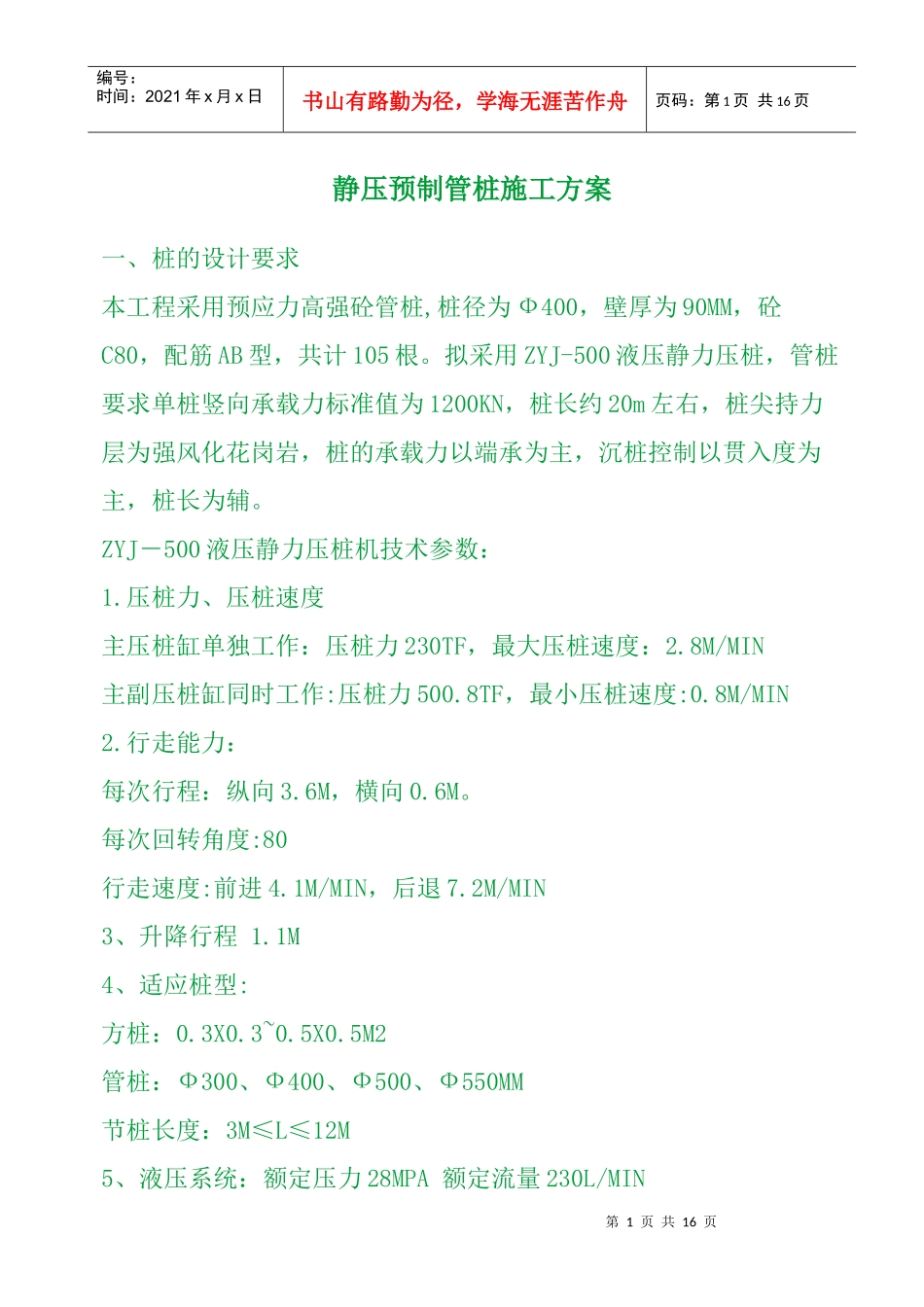

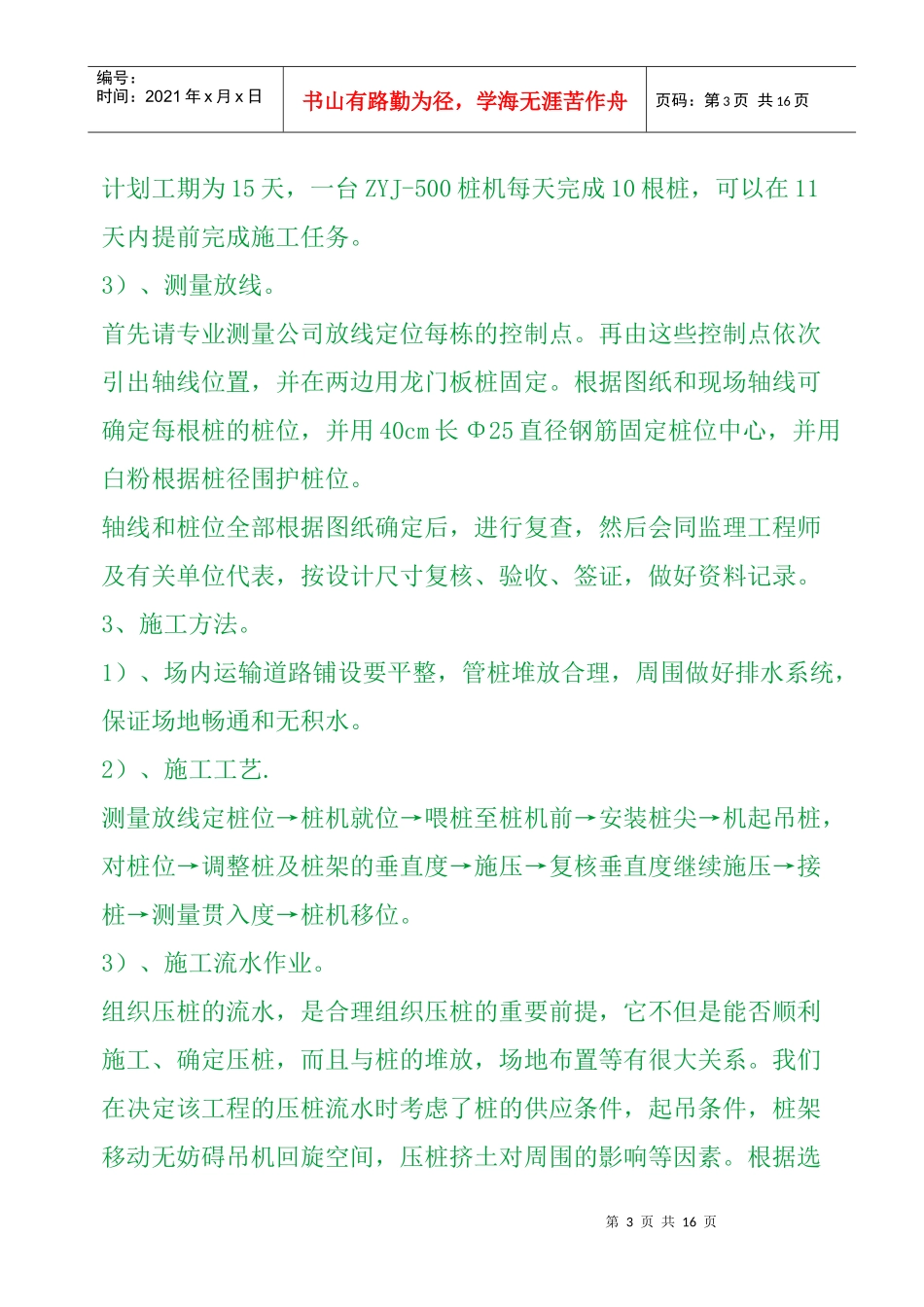

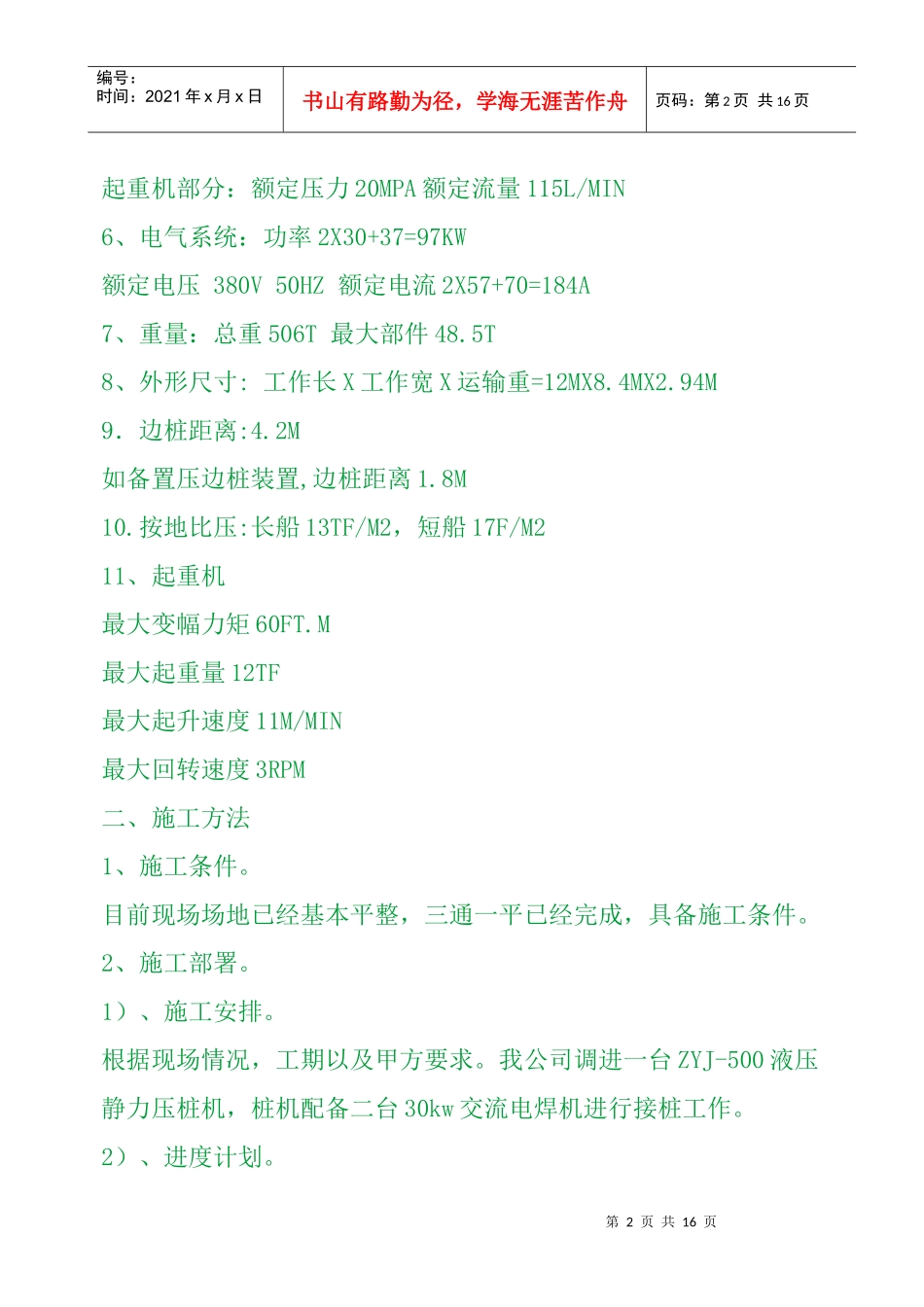

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页静压预制管桩施工方案一、桩的设计要求本工程采用预应力高强砼管桩,桩径为Ф400，壁厚为90MM，砼C80，配筋AB型，共计105根。拟采用ZYJ-500液压静力压桩，管桩要求单桩竖向承载力标准值为1200KN，桩长约20m左右，桩尖持力层为强风化花岗岩，桩的承载力以端承为主，沉桩控制以贯入度为主，桩长为辅。ZYJ－500液压静力压桩机技术参数：1.压桩力、压桩速度主压桩缸单独工作：压桩力230TF，最大压桩速度：2.8M/MIN主副压桩缸同时工作:压桩力500.8TF，最小压桩速度:0.8M/MIN2.行走能力：每次行程：纵向3.6M，横向0.6M。每次回转角度:80行走速度:前进4.1M/MIN，后退7.2M/MIN3、升降行程1.1M4、适应桩型:方桩：0.3X0.3~0.5X0.5M2管桩：Ф300、Ф400、Ф500、Ф550MM节桩长度：3M≤L≤12M5、液压系统：额定压力28MPA额定流量230L/MIN第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页起重机部分：额定压力20MPA额定流量115L/MIN6、电气系统：功率2X30+37=97KW额定电压380V50HZ额定电流2X57+70=184A7、重量：总重506T最大部件48.5T8、外形尺寸:工作长X工作宽X运输重=12MX8.4MX2.94M9．边桩距离:4.2M如备置压边桩装置,边桩距离1.8M10.按地比压:长船13TF/M2，短船17F/M211、起重机最大变幅力矩60FT.M最大起重量12TF最大起升速度11M/MIN最大回转速度3RPM二、施工方法1、施工条件。目前现场场地已经基本平整，三通一平已经完成，具备施工条件。2、施工部署。1）、施工安排。根据现场情况，工期以及甲方要求。我公司调进一台ZYJ-500液压静力压桩机，桩机配备二台30kw交流电焊机进行接桩工作。2）、进度计划。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页计划工期为15天，一台ZYJ-500桩机每天完成10根桩，可以在11天内提前完成施工任务。3）、测量放线。首先请专业测量公司放线定位每栋的控制点。再由这些控制点依次引出轴线位置，并在两边用龙门板桩固定。根据图纸和现场轴线可确定每根桩的桩位，并用40cm长Φ25直径钢筋固定桩位中心，并用白粉根据桩径围护桩位。轴线和桩位全部根据图纸确定后，进行复查，然后会同监理工程师及有关单位代表，按设计尺寸复核、验收、签证，做好资料记录。3、施工方法。1）、场内运输道路铺设要平整，管桩堆放合理，周围做好排水系统，保证场地畅通和无积水。2）、施工工艺.测量放线定桩位→桩机就位→喂桩至桩机前→安装桩尖→机起吊桩，对桩位→调整桩及桩架的垂直度→施压→复核垂直度继续施压→接桩→测量贯入度→桩机移位。3）、施工流水作业。组织压桩的流水，是合理组织压桩的重要前提，它不但是能否顺利施工、确定压桩，而且与桩的堆放，场地布置等有很大关系。我们在决定该工程的压桩流水时考虑了桩的供应条件，起吊条件，桩架移动无妨碍吊机回旋空间，压桩挤土对周围的影响等因素。根据选第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页用机械的特点，进行单机施工范围的划分，分片包干。整个压桩过程中桩机采用直线行走路线进行施工，使施工质量及施工进度达到最佳状态。4）、质量控制。(1)、配桩和送桩的方法。然后根据地质资料的桩长对每个桩进行配桩，同时在每个桩的施工前，对第一条桩适当地配长些，以便掌握该地方的地质情况。其它的桩可以根据该桩的入土深度或加或减，使能合理地使用材料，节约管桩。(2)、工程施打完毕后，按设计要求及施工规范进行垂直荷载实验。(3)、压桩标准：额定压力28AMPa。在施工前，先详细的研究地质资料，选择有代表性的三个桩位，进行试桩，第一条连续压到设计极限单桩承压力，第二、第三条只压到设计值的60％左右，（每入土1M读取压力值），停机30∽60分钟后复压，记录复压值（吨位）。等待7∽15天后进行静压试验，由建设、设计、勘察、监理单位人员参加，合格后设计部门即可制定本工程的终压条件。(4)、桩位偏差：桩中心位移容许偏差0.5％。4、质量保证措施。1）、施压时，...
