高层建筑施工课程设计VIP免费

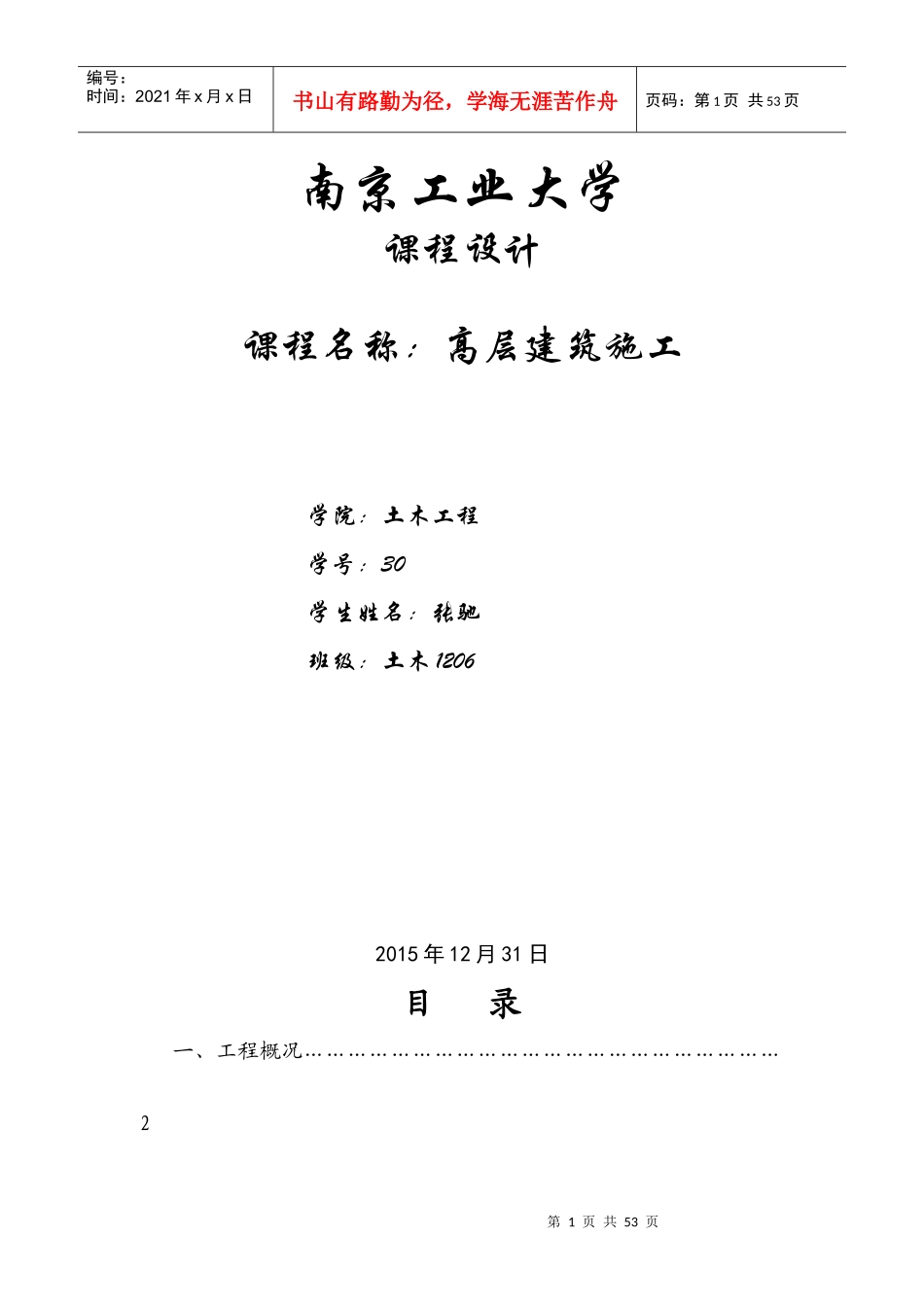

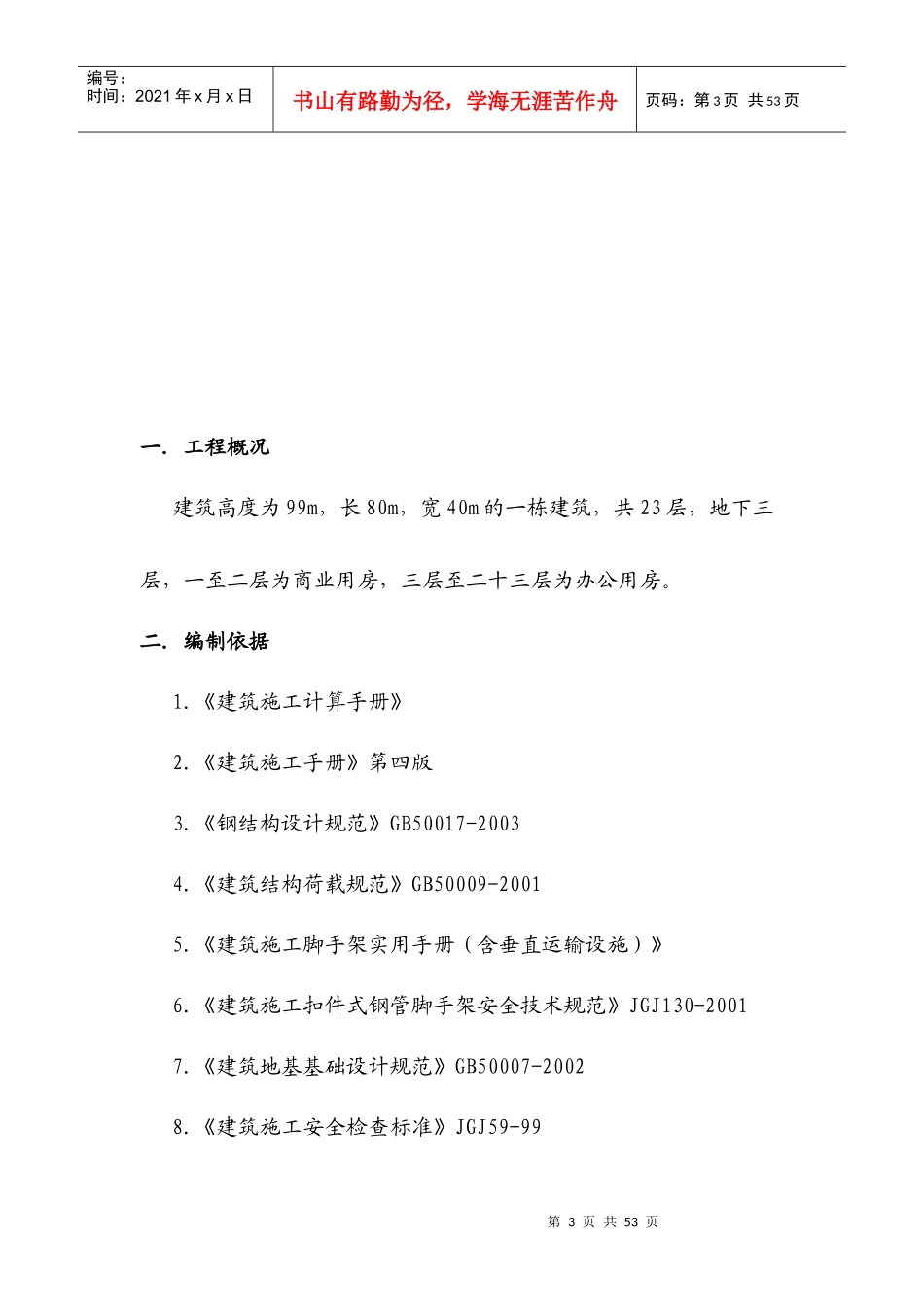

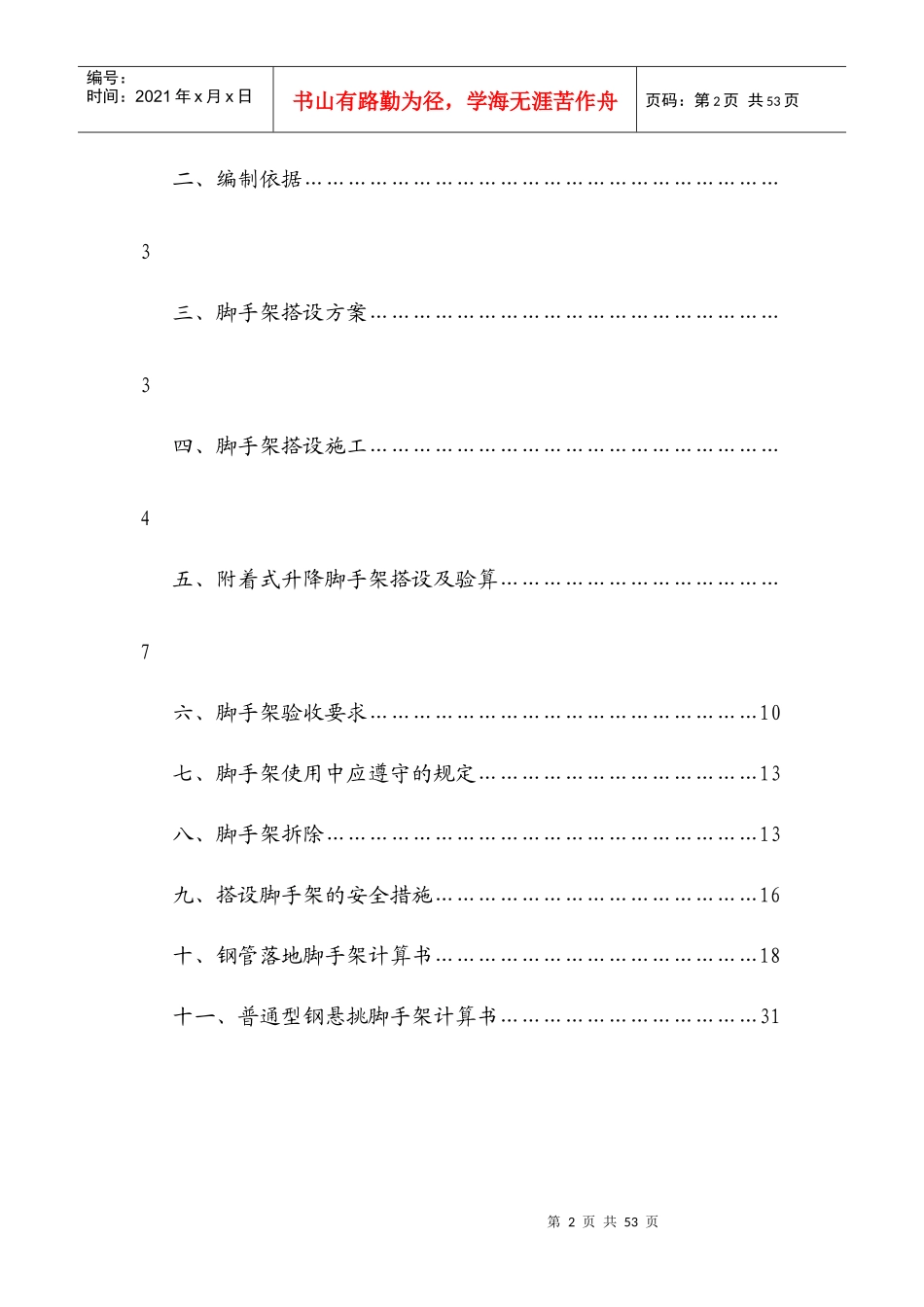

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页南京工业大学课程设计课程名称：高层建筑施工学院：土木工程学号：30学生姓名：张驰班级：土木12062015年12月31日目录一、工程概况…………………………………………………………2第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页二、编制依据…………………………………………………………3三、脚手架搭设方案…………………………………………………3四、脚手架搭设施工…………………………………………………4五、附着式升降脚手架搭设及验算…………………………………7六、脚手架验收要求………………………………………………10七、脚手架使用中应遵守的规定…………………………………13八、脚手架拆除……………………………………………………13九、搭设脚手架的安全措施………………………………………16十、钢管落地脚手架计算书………………………………………18十一、普通型钢悬挑脚手架计算书………………………………31第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页一．工程概况建筑高度为99m，长80m，宽40m的一栋建筑，共23层，地下三层，一至二层为商业用房，三层至二十三层为办公用房。二．编制依据1.《建筑施工计算手册》2.《建筑施工手册》第四版3.《钢结构设计规范》GB50017-20034.《建筑结构荷载规范》GB50009-20015.《建筑施工脚手架实用手册（含垂直运输设施）》6.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20017.《建筑地基基础设计规范》GB50007-20028.《建筑施工安全检查标准》JGJ59-99第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页三．脚手架搭设方案1.本工程地上23层，一、二层层高4.79m，标准层层高3.95m，总高99m。2.内脚手架选择：3.9米层高以上的选用￠48×3.2管搭设满堂脚手架，3.9米层高以下的采用门式脚手架，定型钢脚手板搭设。3.外脚手架搭设选择：（1）外墙采用落地式双排脚手架；（2）建筑5层（17.5m）以下，采用落地式脚手架，5层以上采用型钢悬挑式脚手架，分四段搭设。17.5米至37.23米为第一段；37.23米至56.98米为第二段；56.98米至76.73米为第三段；76.73米以上为第四段。4.为保证施工安全，选用附着升降式脚手架，即爬架。四．脚手架搭设施工（一）满堂脚手架搭设施工1.材料选择：Φ48×3.2㎜脚手架钢管及配套扣件，1×1.5m竹脚手片。2.搭设要求：立杆间距1.5m，立杆离墙边300，步高㎜1.8m。搭第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页设高度为楼板底下来1.7米，满铺脚手片，每块竹脚手片四周用铁丝扎牢。3.满堂脚手架在合适的位置设置上下人钢扶梯，楼梯四边高1.2米高扶手和0.5米高挡身杆。4.门式脚手架高度为一步，按两片一组定型脚手板搭设即可，以便于移动。（二）落地式双排脚手架搭设施工1.材料：Φ48×3.2㎜脚手架钢管及配套扣件，1×1.5m竹脚手片，阻燃型密目网。2.基础做法：100厚碎石垫层；100厚C15素砼基础；外侧设250宽砖砌排水明沟，转角处设置排水窨井。基础在地下室顶板上时，通长铺设40厚，150宽松木板做垫板。㎜3.脚手架立杆纵距1.5米，横距1.05米，离墙0.30米，步高1.8米。地下室搭设5步，写字楼、商务楼各搭设10步。4.脚手架搭设程序放样定位—摆扫地杆—逐根竖立杆—安装扫地杆—搭设第一步大小横杆及水平杆—铺设第一步脚手片—安装连墙杆—安装斜撑及剪刀撑—安装扶手杆及挡脚杆—接立杆—张挂安全网—三步搭设完毕后验收5.相邻立杆接长的位置应错开在不同的架步内，上下大横杆接长应错开在不同的立杆间距中。立杆各接头中心至主节点的距离不宜第6页共53页第5页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共53页大于步距的1/3。且接长必须采用对接扣件，严禁用两个活扣绑接。小横杆伸出立杆长度不小于100，靠墙一端的外伸长度不大于㎜0.4L。6.剪刀撑从转角处开始...
