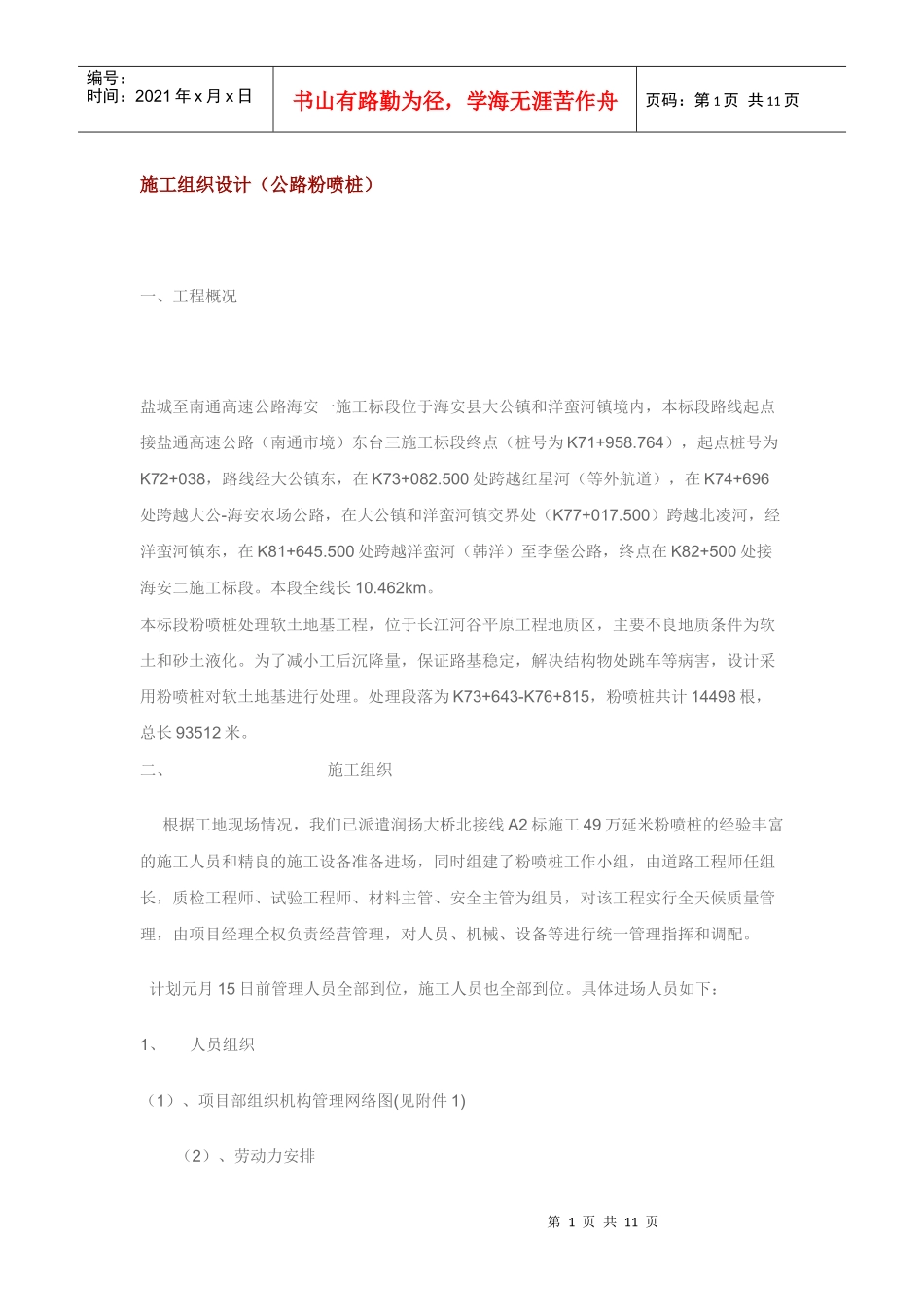

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页施工组织设计（公路粉喷桩）一、工程概况盐城至南通高速公路海安一施工标段位于海安县大公镇和洋蛮河镇境内，本标段路线起点接盐通高速公路（南通市境）东台三施工标段终点（桩号为K71+958.764），起点桩号为K72+038，路线经大公镇东，在K73+082.500处跨越红星河（等外航道），在K74+696处跨越大公-海安农场公路，在大公镇和洋蛮河镇交界处（K77+017.500）跨越北凌河，经洋蛮河镇东，在K81+645.500处跨越洋蛮河（韩洋）至李堡公路，终点在K82+500处接海安二施工标段。本段全线长10.462km。本标段粉喷桩处理软土地基工程，位于长江河谷平原工程地质区，主要不良地质条件为软土和砂土液化。为了减小工后沉降量，保证路基稳定，解决结构物处跳车等病害，设计采用粉喷桩对软土地基进行处理。处理段落为K73+643-K76+815，粉喷桩共计14498根，总长93512米。二、施工组织根据工地现场情况，我们已派遣润扬大桥北接线A2标施工49万延米粉喷桩的经验丰富的施工人员和精良的施工设备准备进场，同时组建了粉喷桩工作小组，由道路工程师任组长，质检工程师、试验工程师、材料主管、安全主管为组员，对该工程实行全天候质量管理，由项目经理全权负责经营管理，对人员、机械、设备等进行统一管理指挥和调配。计划元月15日前管理人员全部到位，施工人员也全部到位。具体进场人员如下：1、人员组织（1）、项目部组织机构管理网络图(见附件1)（2）、劳动力安排第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页施工组织一台桩机安排机长3名、普工约4名。施工中可以根据工程实际进展情况考虑辅助力工若干名。2、施工仪器和机械设备组织（1）仪器设备仪器名称型号数量状况进场日期水准仪DS33台良好2003-1-1铝合金塔尺5米3把良好2003-1-1钢尺50米3把良好2003-1-1（2）施工机械设备施工中使用的机械设备采用汽运的方式进场，结合现场便道、清表施工进展，陆续进场，具体机械及数量如下：设备名称设备型号数量状况进场日期用于何处桩机GPP-7PH-710套良好2003-1-15软基处理空压机3W1.6/1010台良好2003-1-15软基处理柴油发电机组75KW120KW10台良好2003-1-15软基处理电焊机BX1-3008台良好2003-1-15软基处理电子称重装置PJ4-1,FZ-110台良好2003-1-15软基处理3、材料组织第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页施工中的水泥8776T将按通高指财2002第4号文，在5家源头水泥厂经招投标确定采用江苏磊达水泥有限公司生产的Po32.5袋装普通硅酸盐水泥。运输方式由陆路用自卸汽车运进。三、施工方法和工艺流程1、施工现场的准备工作（1）、施工现场配备各种计量仪器设备，做好计量装置的标定工作。（2）、对现场的水泥等原材料进行试验工作，然后进行粉喷桩水泥用量的室内试配设计，并确定每延米桩体的水泥用量。（3）、根据施工图纸画出桩位平面布置图，并报请测量工程师批准。（4）、根据桩位平面布置图，在施工现场用钢尺定出每根粉喷桩的桩位，并用竹签插入土层做好标记，每根桩的桩位误差不得大于5cm。同时做好复测工作，在以后的施工中应经常检查桩位标记是否被移动，确保粉喷桩桩位的准确性。（5）、在施工现场搭设水泥棚，水泥棚的底部用土填高，使之比周围地面高出30cm～50cm，并铺设一层木板，然后铺设一层彩条布，最后再铺设一层塑料薄膜，以确保水泥不受潮变硬。水泥棚内的水泥储存量应不少于60吨。（6）、对进场的机具设备进行组装和调试，确保机具的完好率，保证满足施工要求。（7）、一切准备工作结束后，提出书面开工申请，并请监理人员到场进行试桩，以确定成桩的各项技术参数。一般试桩应达到以下要求：a、确定好钻进速度、提升速度、提升时的管道压力及喷灰时管道压力等技术参数b、水泥搅拌的均匀程度，掌握下钻及提升的困难程度，确定合适的技术处理措施。成桩试验的桩数不应少于5根。当遇到新的施工段落时应重新进行试桩工作。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无...
