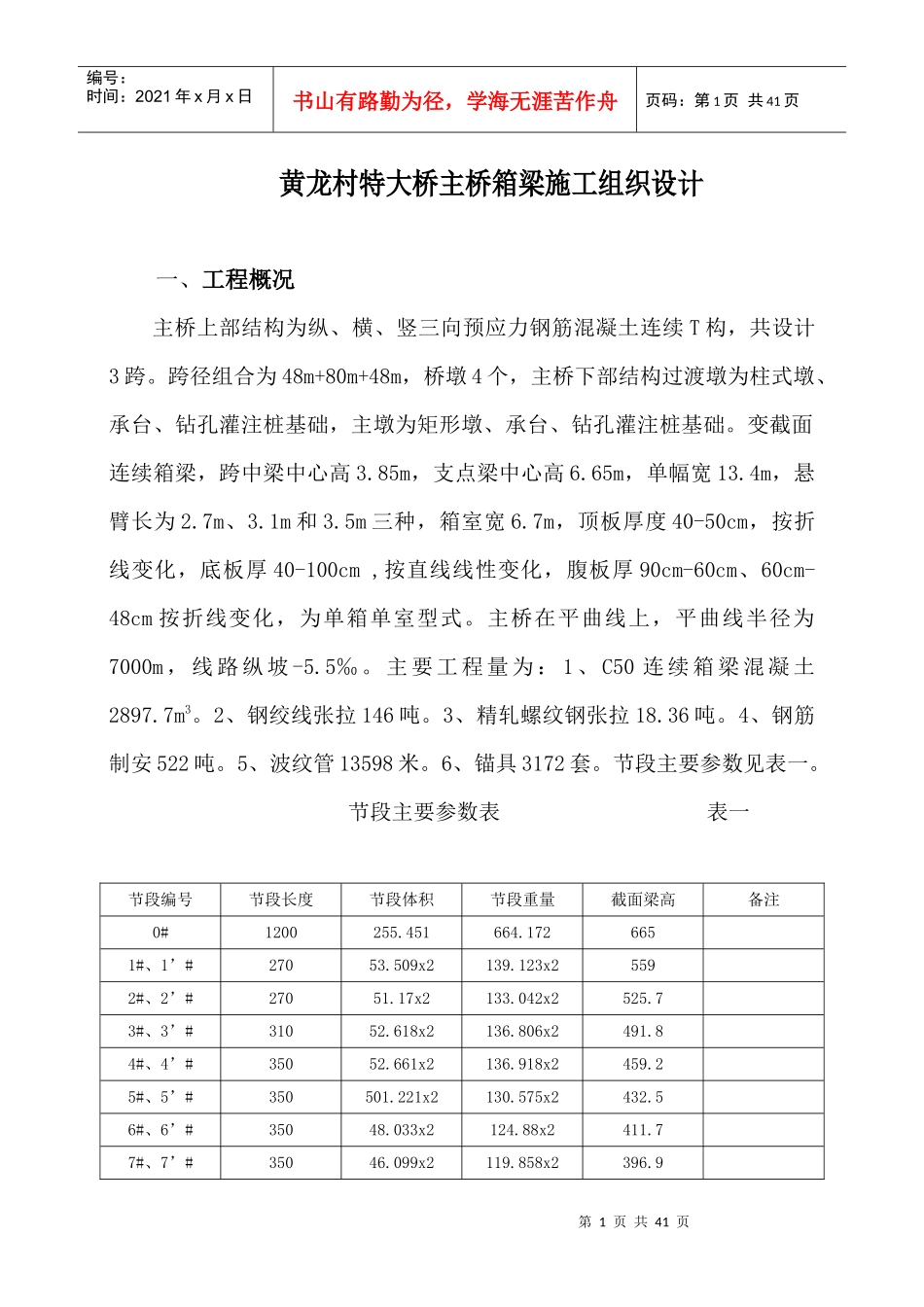

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页黄龙村特大桥主桥箱梁施工组织设计一、工程概况主桥上部结构为纵、横、竖三向预应力钢筋混凝土连续T构，共设计3跨。跨径组合为48m+80m+48m，桥墩4个，主桥下部结构过渡墩为柱式墩、承台、钻孔灌注桩基础，主墩为矩形墩、承台、钻孔灌注桩基础。变截面连续箱梁，跨中梁中心高3.85m，支点梁中心高6.65m，单幅宽13.4m，悬臂长为2.7m、3.1m和3.5m三种，箱室宽6.7m，顶板厚度40-50cm，按折线变化，底板厚40-100cm,按直线线性变化，腹板厚90cm-60cm、60cm-48cm按折线变化，为单箱单室型式。主桥在平曲线上，平曲线半径为7000m，线路纵坡-5.5‰。主要工程量为：1、C50连续箱梁混凝土2897.7m3。2、钢绞线张拉146吨。3、精轧螺纹钢张拉18.36吨。4、钢筋制安522吨。5、波纹管13598米。6、锚具3172套。节段主要参数见表一。节段主要参数表表一节段编号节段长度节段体积节段重量截面梁高备注0#1200255.451664.1726651#、1’#27053.509x2139.123x25592#、2’#27051.17x2133.042x2525.73#、3’#31052.618x2136.806x2491.84#、4’#35052.661x2136.918x2459.25#、5’#350501.221x2130.575x2432.56#、6’#35048.033x2124.88x2411.77#、7’#35046.099x2119.858x2396.9第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页8#、8’#35042.477x2110.44x23889#、9’#35040.426x2105.107x238510#、10’#35039.753x2103.358x238511#20022.71659.062385合龙段12#77598.792256.859385直线段二、施工工期：根据施工计划安排，主桥墩下部工程施工时间2007年1月15日～2007年4月30日。主桥上部工程2007年5月1日～2007年11月30日。主桥施工的重点是0#块。0#块施工内容多，涉及到搭设支架及临时支撑钢管施工，多预应力管道的施工，预埋件预留管道的施工。混凝土浇筑量为255.451m3，重量664T。0#块施工时间为2个月，1#块～10#块节段每节段施工时间为10天。具体计划如下：1、0#块：10#墩07年05月01日～07年05月30日11#墩07年05月15日～07年06月20日2、安装挂篮：10#墩07年06月01日～07年06月10日11#墩07年06月21日～07年06月30日3、1#块～10#块：10#墩07年06月10日～07年09月20日11#墩07年07月01日～07年10月10日4、边跨现浇段：9#墩07年08月01日～07年09月20日12#墩07年09月01日～07年10月10日第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页5、边跨合龙段：10#墩07年09月21日～07年10月05日11#墩07年10月11日～07年10月30日6、中跨合龙段及体系转换：07年11月01日～07年11月30日施工进度横道图时间项目07年3月07年4月07年5月07年6月07年7月07年8月07年9月07年10月07年11月桩基承台墩柱10#墩0#块（50天）11#墩0#块（50天）10#墩1~10段（100天）11#墩1~10段（100天）10#墩边跨合龙（20天）11#墩边跨合龙（20天）中跨和龙段（10天）体系转换（10天）10#墩边跨直线段（30天）11#墩边跨直线段（30天）三、施工方案及主要施工方法㈠施工方案黄龙村大桥主桥为48M+80M+48M变截面预应力混凝土单箱单室连续梁第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页箱梁顶宽13.4m，沿纵向分成0#~11#节段，采用挂篮悬浇施工，0#块以及9#墩直线现浇段节段采用碗口式满堂脚手架支架（军用墩支架），12#墩直线现浇节段搭设军用墩支架立模浇筑。0#块以及1#-11#块外模采用整体定型钢模板，内模采用竹胶板拼装，现浇直线段内外模均采用竹胶板。临时支撑体系采用φ1000无缝钢管，每个主墩两侧各4根。每根钢管内安装2根φ15.24钢绞线联接承台与0#节段，每根钢绞线张拉应力10T。1#~10#块段采用挂篮对称浇筑，边跨现浇段和边跨合龙段利用挂篮和已成梁段作为支架浇筑，中跨合龙段同边跨合龙段，材料及机具垂直运输采用吊车，箱梁混凝土运输采用输送泵车,汽车泵浇筑。挂篮结构计算书及结构图另附。㈡施工顺序现搭设满堂脚手架（军用墩支架）以及临时支撑件，立模分两次浇筑0#块件。10#墩与11号墩基本同步，采用1...
