高速公路项目空调末端供货及安装施工组织设计VIP免费

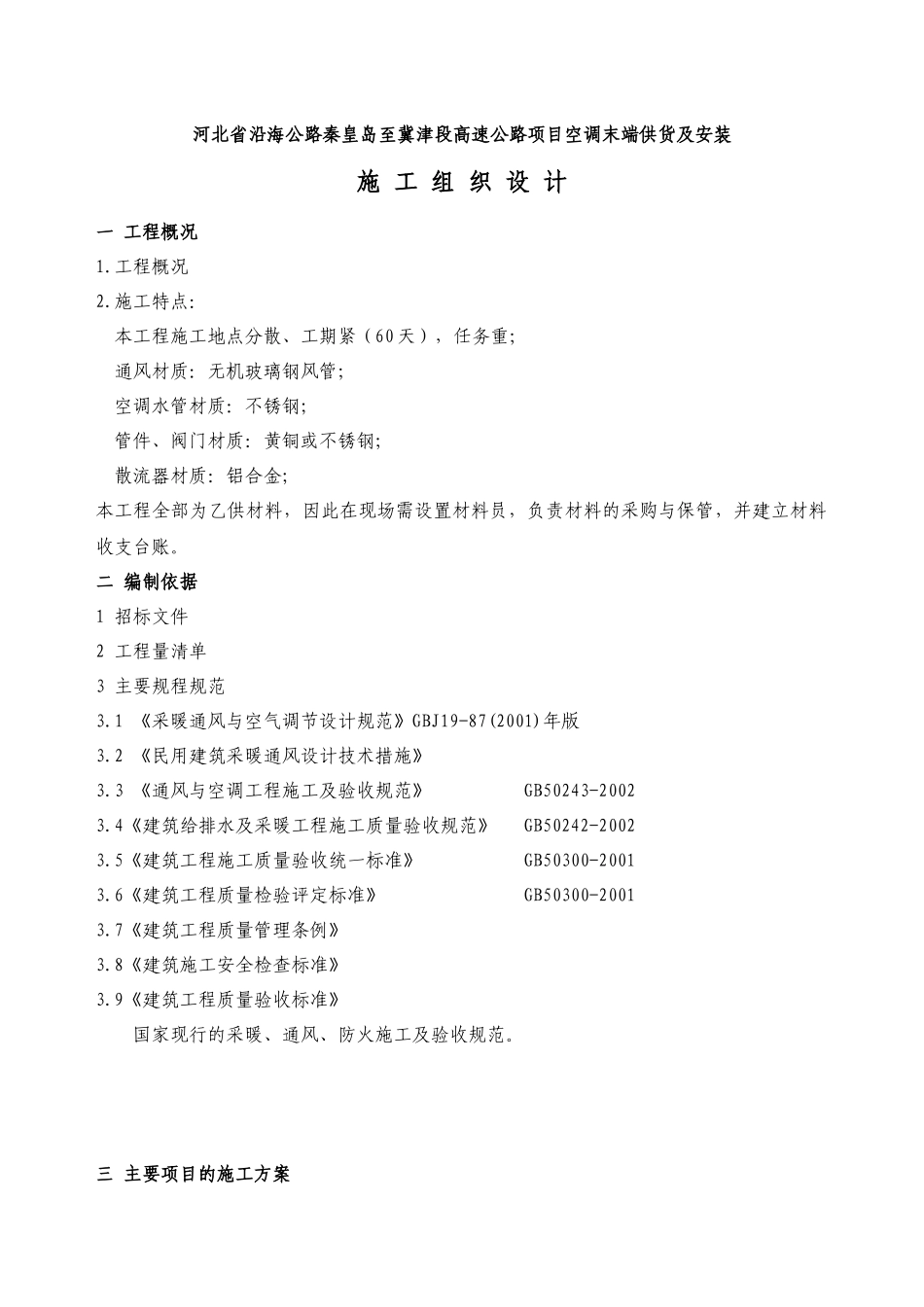

河北省沿海公路秦皇岛至冀津段高速公路项目空调末端供货及安装施工组织设计一工程概况1.工程概况2.施工特点：本工程施工地点分散、工期紧（60天），任务重；通风材质：无机玻璃钢风管；空调水管材质：不锈钢；管件、阀门材质：黄铜或不锈钢；散流器材质：铝合金；本工程全部为乙供材料，因此在现场需设置材料员，负责材料的采购与保管，并建立材料收支台账。二编制依据1招标文件2工程量清单3主要规程规范3.1《采暖通风与空气调节设计规范》GBJ19-87(2001)年版3.2《民用建筑采暖通风设计技术措施》3.3《通风与空调工程施工及验收规范》GB50243-20023.4《建筑给排水及采暖工程施工质量验收规范》GB50242-20023.5《建筑工程施工质量验收统一标准》GB50300-20013.6《建筑工程质量检验评定标准》GB50300-20013.7《建筑工程质量管理条例》3.8《建筑施工安全检查标准》3.9《建筑工程质量验收标准》国家现行的采暖、通风、防火施工及验收规范。三主要项目的施工方案1.空调专业通风施工方案2.空调专业空调水施工方案3.设备运输吊装方案4.成品保护方案5.专业调试方案四施工方法和施工工艺1.主要工程量详见工程量清单2.技术准备工作2.1根据工程特点认真做好图纸自审、会审，并作好记录，充分了解设计意图。2.2施工前，安排专业工程技术人员对技术工人进行专项交底、工程内容交底、工艺流程交底，使所有施工人员在进入施工现场前，熟悉所安装设备的性能、特点及要求，做到胸中有数。2.3通过认真审核施工图纸后，分部位、按系统及时绘制出风管加工大样图，并委托通风专业加工厂进行加工制作。2.4根据图纸做好施工预算及各种设备、阀部件的型号、规格、数量、进场日期的统计，提交物资部门，经批准后进行物资的采购加工定货，确保各项物资按时到场。2.5施工前应根据建筑孔洞图进行孔洞的复核，并做好记录工作。3.施工工艺流程3.1空调风管及设备制作风管及设备支吊架→支吊架安装→开穿墙孔洞→安装风管→安装新风机组及各种风阀等设备→安装风口及软连接→系统检测。3.1.1空调水系统及设备制作管道支吊架等→支吊架安装→开穿墙孔洞→管道下料、除锈、刷漆→管道安装→风机盘管安装→各种阀门安装、并连接各支管→管道冲洗→管道试压→管道刷漆、保温→系统调试。4．施工组织管理总体思路本工程要求高，工种多，施工地点分散，预先全面系统地进行施工组织及管理，实现工程建设计划和设计要求，围绕着施工准备工作内容，对人力、资金、材料、机械和施工方法等进行科学合理的安排。协调好各工种之间，资源与时间之间，各项资源之间的合理关系，在整个施工过程中按照客观的施工程序及规律做出科学的合理的安排，使工程施工取得相对最优的效果，是我们在施工前乃至整个施工全过程中都需认真对待的课题，我们一定会抓好这个关键，使得建设单位的投资效益、设计效果以及施工单位的综合经济效益得到最好的体现。为此，我公司将配备一批施工经验丰富，技术水平高，会管理善协调的管理人员进行施工组织。针对施工地点分散的特点，我们将采取各个地点同时开工，项目经理全面管理。每个施工点都配备一支优秀的施工队伍，有项目副经理具体负责。五.主要施工方法及技术要求5.1风管制作5.1.1本工程所用风管均采用双层保温无机玻璃钢风管。我公司系ISO9002国际标准质量体系认证企业，产品加工制作全面运行ISO9002质量体系。无机玻璃钢风管完全按JC646-1996氯氧镁水泥通风管道标准及甲方提供的设计图纸为依据制作。5.1.2风管制作工序图纸分解→风管及部件大样图绘制→模具制作→玻璃钢原料配制→糊制→固化→脱模→修正→入库风管厚度按GB50243-2002执行中、低压系统无机玻璃钢风管板材厚度（MM）圆形风管直径D或矩形风管长边尺寸b壁厚D（b）≤3002.5～3.5300＜D（b）≤5003.5～4.5500＜D（b）≤10004.5～5.51000＜D（b）≤15005.5～6.51500＜D（b）≤20006.5～7.5D（b）＞10007.5～8.5中、低压系统无机玻璃钢风管玻璃纤维布厚度与层数（MM）圆形风管直径D或矩形风风管管体纤维布厚度风管法兰玻璃纤维布厚度0.30.40.30.4管长边尺寸b玻璃布层数D（b）≤3005487300＜D（b）≤50075108500＜D（b）≤1000861391000＜D...
