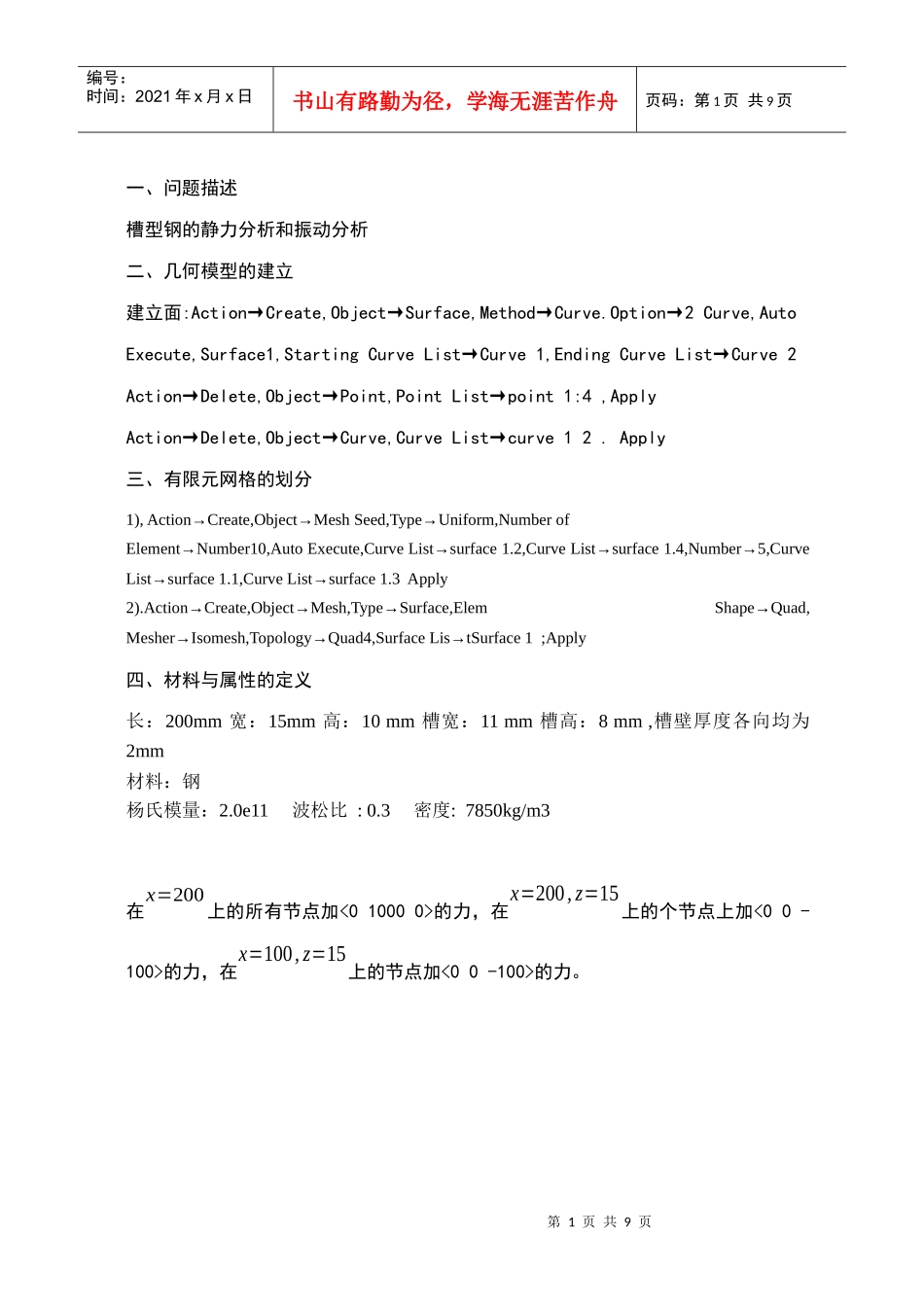

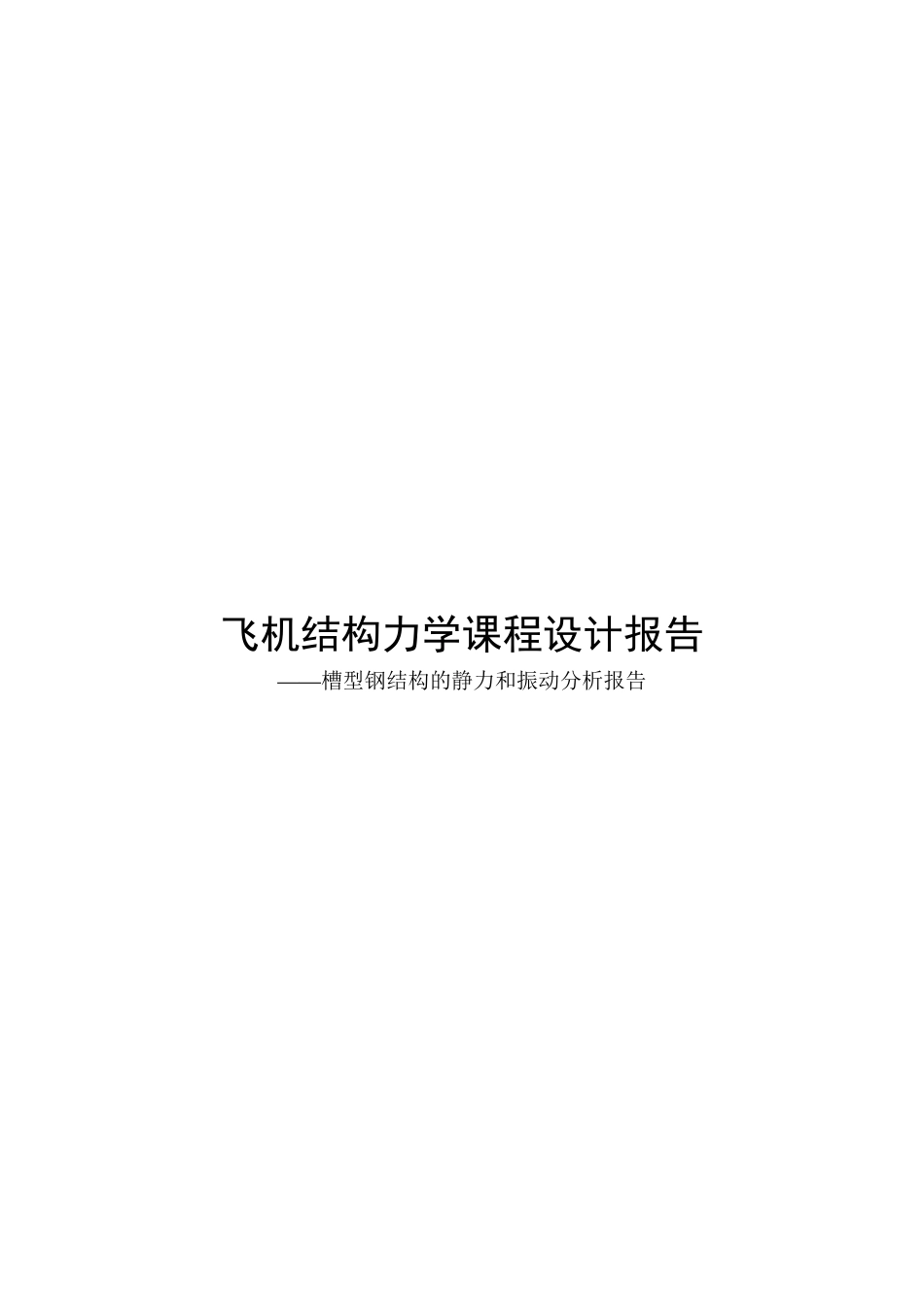

飞机结构力学课程设计报告——槽型钢结构的静力和振动分析报告第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页一、问题描述槽型钢的静力分析和振动分析二、几何模型的建立建立面:Action→Create,Object→Surface,Method→Curve.Option→2Curve,AutoExecute,Surface1,StartingCurveList→Curve1,EndingCurveList→Curve2Action→Delete,Object→Point,PointList→point1:4,ApplyAction→Delete,Object→Curve,CurveList→curve12.Apply三、有限元网格的划分1),Action→Create,Object→MeshSeed,Type→Uniform,NumberofElement→Number10,AutoExecute,CurveList→surface1.2,CurveList→surface1.4,Number→5,CurveList→surface1.1,CurveList→surface1.3Apply2).Action→Create,Object→Mesh,Type→Surface,ElemShape→Quad,Mesher→Isomesh,Topology→Quad4,SurfaceLis→tSurface1;Apply四、材料与属性的定义长:200mm宽:15mm高:10mm槽宽:11mm槽高:8mm,槽壁厚度各向均为2mm材料:钢杨氏模量:2.0e11波松比:0.3密度:7850kg/m3在x=200上的所有节点加<010000>的力,在x=200,z=15上的个节点上加<00-100>的力,在x=100,z=15上的节点加<00-100>的力。第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页五、分析结果1)、静力分析位移变形图2)、模态分析第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页第5页共9页第4页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共9页第6页共9页第5页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共9页第7页共9页第6页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共9页参考文献:《Patran从入门到精通》
