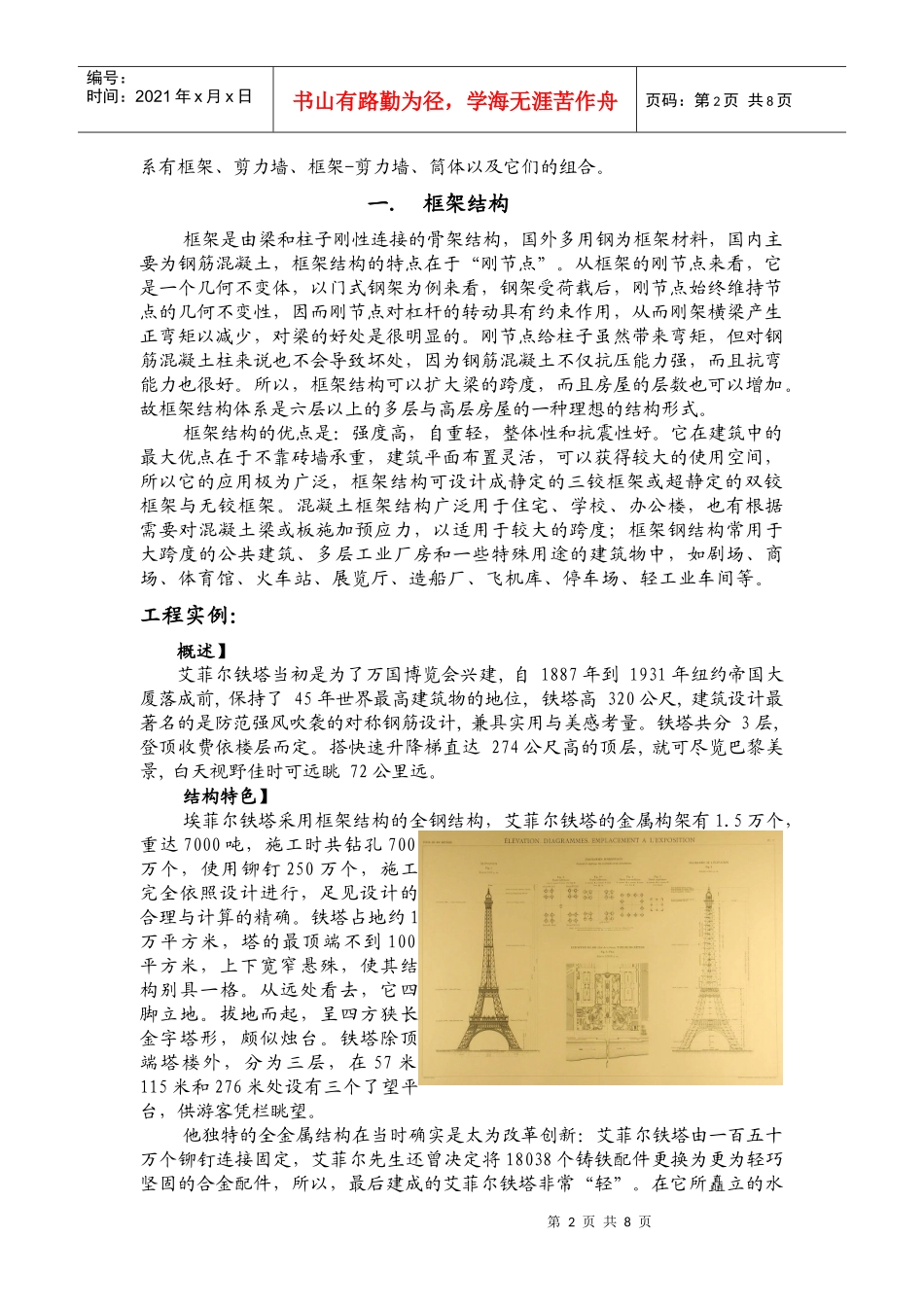

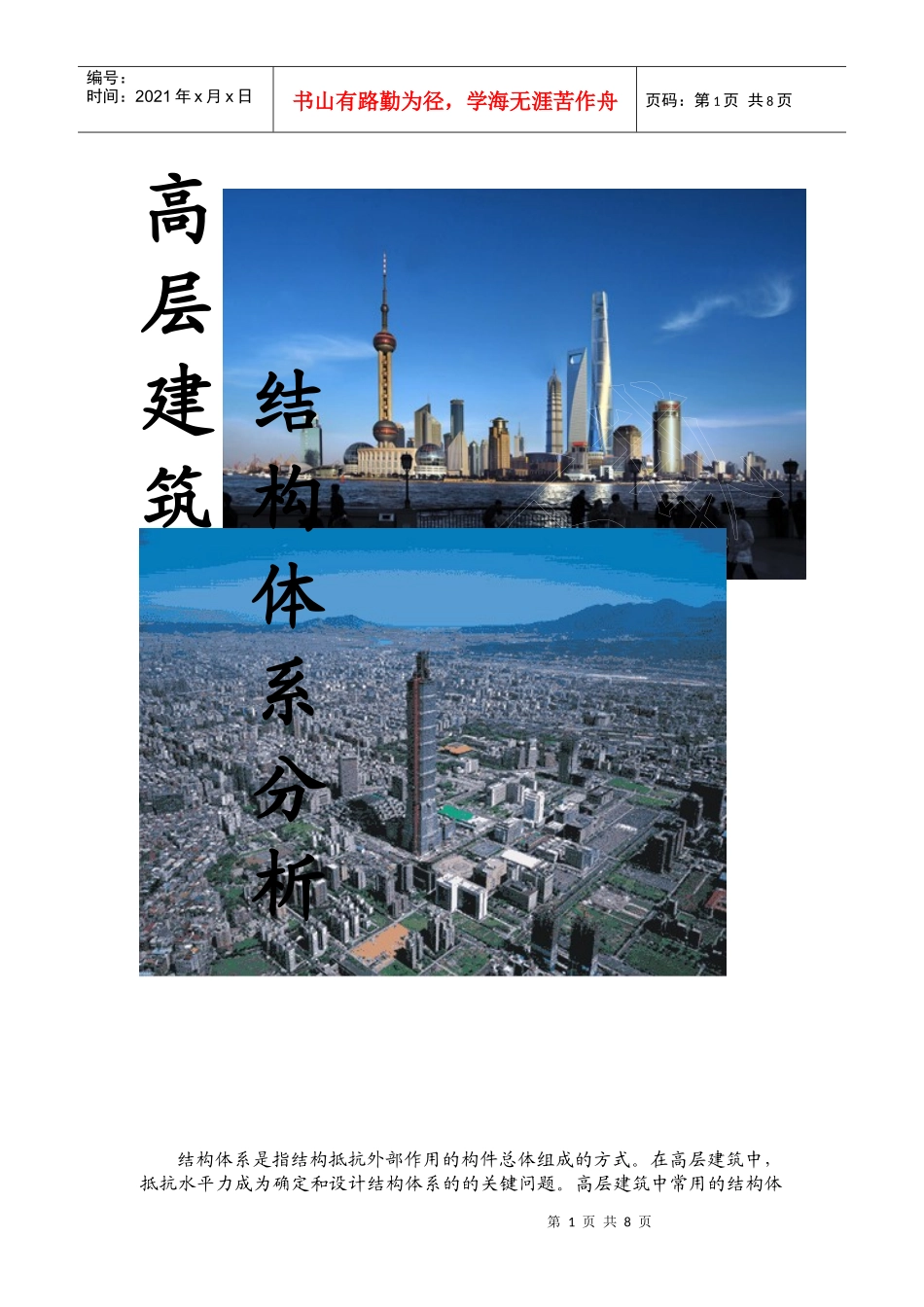

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页高层建结筑构体系分析结构体系是指结构抵抗外部作用的构件总体组成的方式。在高层建筑中，抵抗水平力成为确定和设计结构体系的的关键问题。高层建筑中常用的结构体第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页系有框架、剪力墙、框架-剪力墙、筒体以及它们的组合。一．框架结构框架是由梁和柱子刚性连接的骨架结构，国外多用钢为框架材料，国内主要为钢筋混凝土，框架结构的特点在于“刚节点”。从框架的刚节点来看，它是一个几何不变体，以门式钢架为例来看，钢架受荷载后，刚节点始终维持节点的几何不变性，因而刚节点对杠杆的转动具有约束作用，从而刚架横梁产生正弯矩以减少，对梁的好处是很明显的。刚节点给柱子虽然带来弯矩，但对钢筋混凝土柱来说也不会导致坏处，因为钢筋混凝土不仅抗压能力强，而且抗弯能力也很好。所以，框架结构可以扩大梁的跨度，而且房屋的层数也可以增加。故框架结构体系是六层以上的多层与高层房屋的一种理想的结构形式。框架结构的优点是：强度高，自重轻，整体性和抗震性好。它在建筑中的最大优点在于不靠砖墙承重，建筑平面布置灵活，可以获得较大的使用空间，所以它的应用极为广泛，框架结构可设计成静定的三铰框架或超静定的双铰框架与无铰框架。混凝土框架结构广泛用于住宅、学校、办公楼，也有根据需要对混凝土梁或板施加预应力，以适用于较大的跨度；框架钢结构常用于大跨度的公共建筑、多层工业厂房和一些特殊用途的建筑物中，如剧场、商场、体育馆、火车站、展览厅、造船厂、飞机库、停车场、轻工业车间等。工程实例：概述】艾菲尔铁塔当初是为了万国博览会兴建,自1887年到1931年纽约帝国大厦落成前,保持了45年世界最高建筑物的地位,铁塔高320公尺,建筑设计最著名的是防范强风吹袭的对称钢筋设计,兼具实用与美感考量。铁塔共分3层,登顶收费依楼层而定。搭快速升降梯直达274公尺高的顶层,就可尽览巴黎美景,白天视野佳时可远眺72公里远。结构特色】埃菲尔铁塔采用框架结构的全钢结构，艾菲尔铁塔的金属构架有1.5万个，重达7000吨，施工时共钻孔700万个，使用铆钉250万个，施工完全依照设计进行，足见设计的合理与计算的精确。铁塔占地约1万平方米，塔的最顶端不到100平方米，上下宽窄悬殊，使其结构别具一格。从远处看去，它四脚立地。拔地而起，呈四方狭长金字塔形，颇似烛台。铁塔除顶端塔楼外，分为三层，在57米、115米和276米处设有三个了望平台，供游客凭栏眺望。他独特的全金属结构在当时确实是太为改革创新：艾菲尔铁塔由一百五十万个铆钉连接固定，艾菲尔先生还曾决定将18038个铸铁配件更换为更为轻巧坚固的合金配件，所以，最后建成的艾菲尔铁塔非常“轻”。在它所矗立的水第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页泥地面上，每平方厘米只承受4.5公斤的压力。它的总重量是10000吨，其中包括7300吨的四脚金属支架。它的四个支点间形成了一个边长为125米的正方形。加上塔顶部天线的高度，艾菲尔铁塔总高度为324米。它的第二层在离地面149米的高度上，第一层也离地面有91米。在它建成的时候，艾菲尔铁塔曾一度是世界上最高的建筑，并将此纪录一直保持了45年，直到1931年纽约帝国大厦落成前。二．剪力墙结构剪力墙结构是由一系列纵向、横向剪力墙及楼盖所组成的空间结构，承受竖向荷载和水平荷载，是高层建筑中常用的结构形式。由于纵、横向剪力墙在其自身平面内的刚度都很大，在水平荷载作用下，侧移较小，因此这种结构抗震及抗风性能都较强，承载力要求也比较容易满足，适宜于建造层数较多的高层建筑。剪力墙主要承受两类荷载：一类是楼板传来的竖向荷载，在地震区还应包括竖向地震作用的影响；另一类是水平荷载，包括水平风荷载和水平地震作用。剪力墙的内力分析包括竖向荷载作用下的内力分析和水平荷载作用下的内力分析。在竖向荷载作用下，各片剪力墙所受的内力比较简单，可按照材料力学原理进行。在水平荷载作用下剪力墙的内力和位移计...
