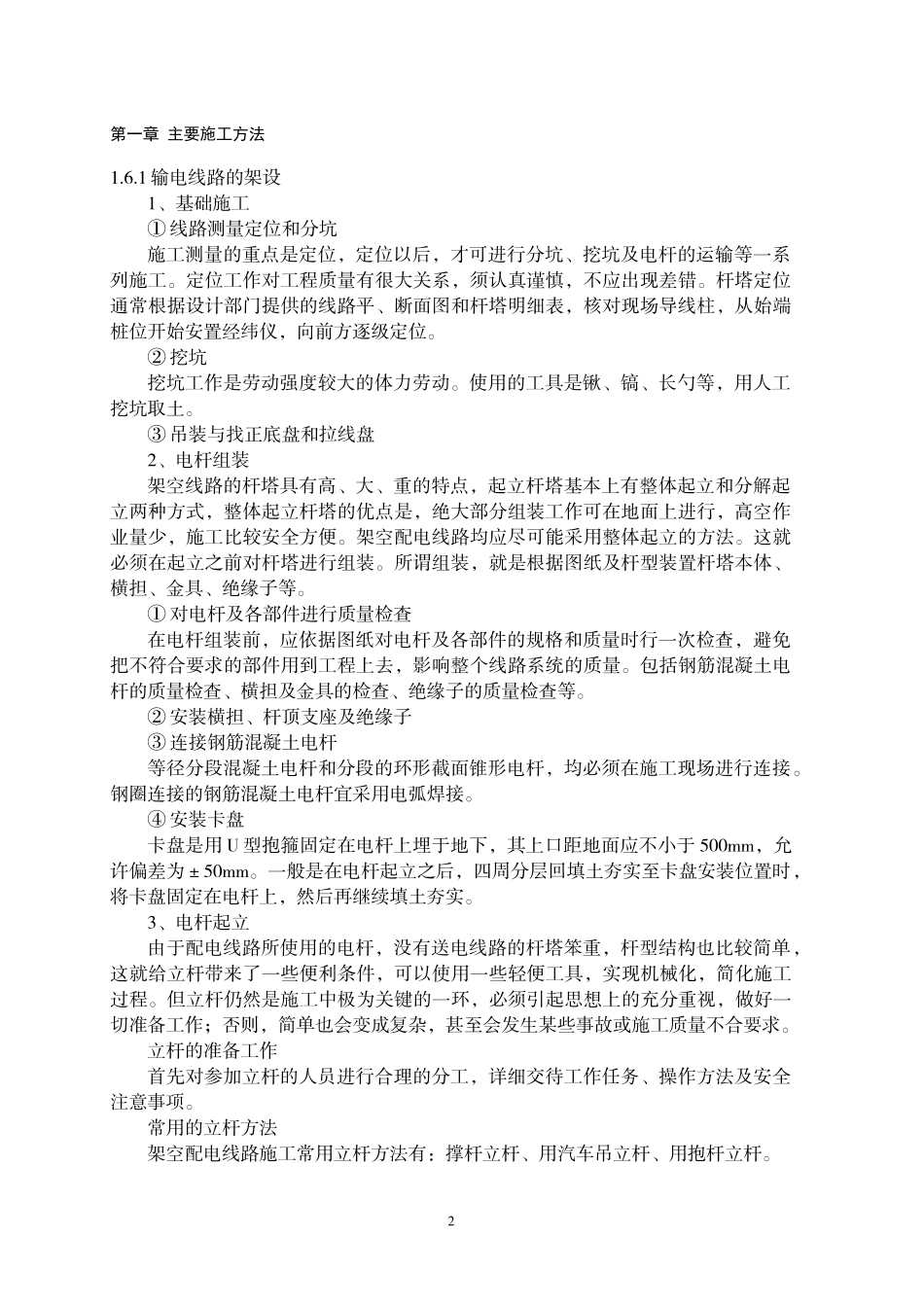

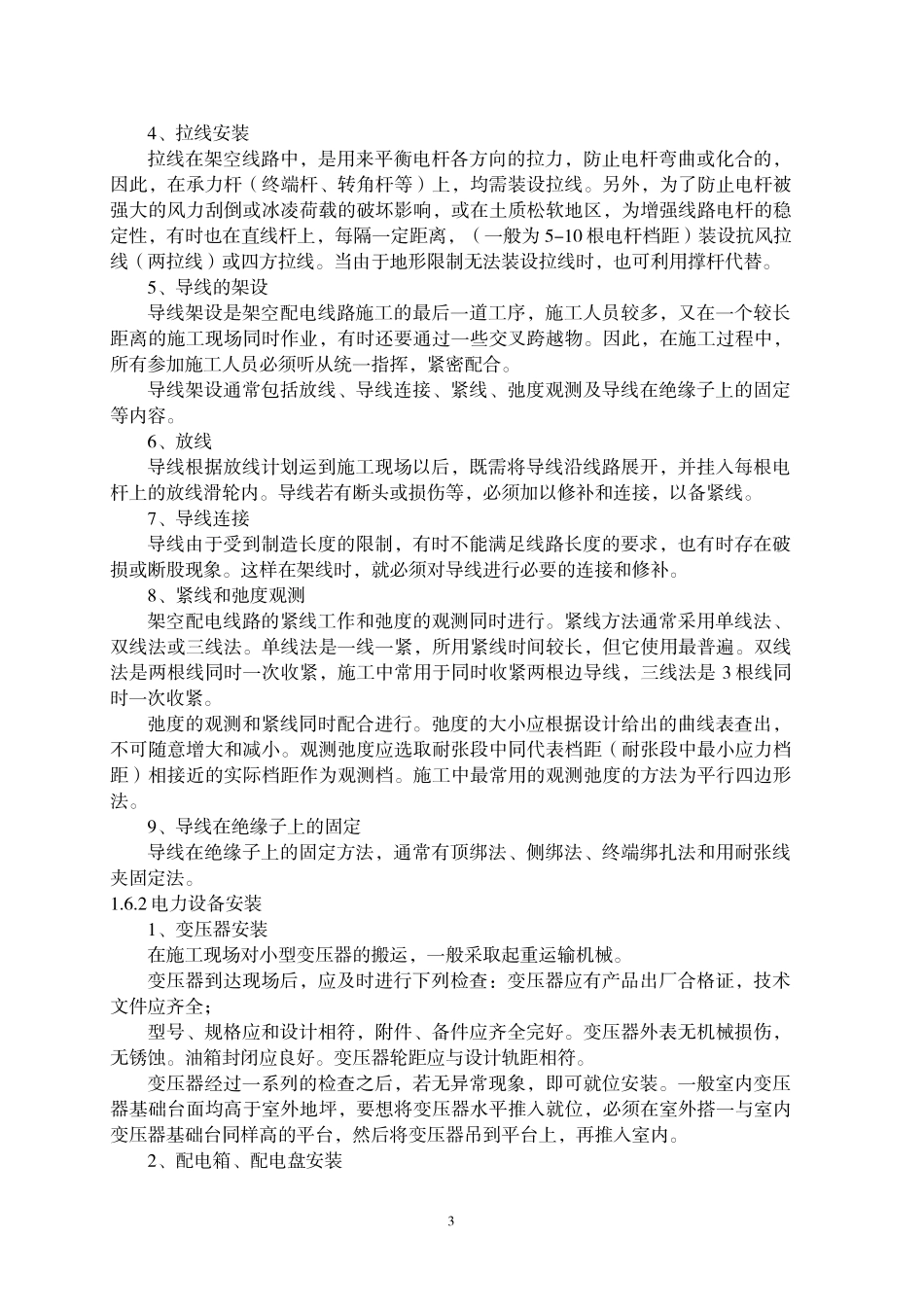

施工组织设计1第一章主要施工方法1.6.1输电线路的架设1、基础施工①线路测量定位和分坑施工测量的重点是定位，定位以后，才可进行分坑、挖坑及电杆的运输等一系列施工。定位工作对工程质量有很大关系，须认真谨慎，不应出现差错。杆塔定位通常根据设计部门提供的线路平、断面图和杆塔明细表，核对现场导线柱，从始端桩位开始安置经纬仪，向前方逐级定位。②挖坑挖坑工作是劳动强度较大的体力劳动。使用的工具是锹、镐、长勺等，用人工挖坑取土。③吊装与找正底盘和拉线盘2、电杆组装架空线路的杆塔具有高、大、重的特点，起立杆塔基本上有整体起立和分解起立两种方式，整体起立杆塔的优点是，绝大部分组装工作可在地面上进行，高空作业量少，施工比较安全方便。架空配电线路均应尽可能采用整体起立的方法。这就必须在起立之前对杆塔进行组装。所谓组装，就是根据图纸及杆型装置杆塔本体、横担、金具、绝缘子等。①对电杆及各部件进行质量检查在电杆组装前，应依据图纸对电杆及各部件的规格和质量时行一次检查，避免把不符合要求的部件用到工程上去，影响整个线路系统的质量。包括钢筋混凝土电杆的质量检查、横担及金具的检查、绝缘子的质量检查等。②安装横担、杆顶支座及绝缘子③连接钢筋混凝土电杆等径分段混凝土电杆和分段的环形截面锥形电杆，均必须在施工现场进行连接。钢圈连接的钢筋混凝土电杆宜采用电弧焊接。④安装卡盘卡盘是用U型抱箍固定在电杆上埋于地下，其上口距地面应不小于500mm，允许偏差为±50mm。一般是在电杆起立之后，四周分层回填土夯实至卡盘安装位置时，将卡盘固定在电杆上，然后再继续填土夯实。3、电杆起立由于配电线路所使用的电杆，没有送电线路的杆塔笨重，杆型结构也比较简单，这就给立杆带来了一些便利条件，可以使用一些轻便工具，实现机械化，简化施工过程。但立杆仍然是施工中极为关键的一环，必须引起思想上的充分重视，做好一切准备工作；否则，简单也会变成复杂，甚至会发生某些事故或施工质量不合要求。立杆的准备工作首先对参加立杆的人员进行合理的分工，详细交待工作任务、操作方法及安全注意事项。常用的立杆方法架空配电线路施工常用立杆方法有：撑杆立杆、用汽车吊立杆、用抱杆立杆。24、拉线安装拉线在架空线路中，是用来平衡电杆各方向的拉力，防止电杆弯曲或化合的，因此，在承力杆（终端杆、转角杆等）上，均需装设拉线。另外，为了防止电杆被强大的风力刮倒或冰凌荷载的破坏影响，或在土质松软地区，为增强线路电杆的稳定性，有时也在直线杆上，每隔一定距离，（一般为5-10根电杆档距）装设抗风拉线（两拉线）或四方拉线。当由于地形限制无法装设拉线时，也可利用撑杆代替。5、导线的架设导线架设是架空配电线路施工的最后一道工序，施工人员较多，又在一个较长距离的施工现场同时作业，有时还要通过一些交叉跨越物。因此，在施工过程中，所有参加施工人员必须听从统一指挥，紧密配合。导线架设通常包括放线、导线连接、紧线、弛度观测及导线在绝缘子上的固定等内容。6、放线导线根据放线计划运到施工现场以后，既需将导线沿线路展开，并挂入每根电杆上的放线滑轮内。导线若有断头或损伤等，必须加以修补和连接，以备紧线。7、导线连接导线由于受到制造长度的限制，有时不能满足线路长度的要求，也有时存在破损或断股现象。这样在架线时，就必须对导线进行必要的连接和修补。8、紧线和弛度观测架空配电线路的紧线工作和弛度的观测同时进行。紧线方法通常采用单线法、双线法或三线法。单线法是一线一紧，所用紧线时间较长，但它使用最普遍。双线法是两根线同时一次收紧，施工中常用于同时收紧两根边导线，三线法是3根线同时一次收紧。弛度的观测和紧线同时配合进行。弛度的大小应根据设计给出的曲线表查出，不可随意增大和减小。观测弛度应选取耐张段中同代表档距（耐张段中最小应力档距）相接近的实际档距作为观测档。施工中最常用的观测弛度的方法为平行四边形法。9、导线在绝缘子上的固定导线在绝缘子上的固定方法，通常有顶绑法、侧绑法、终端绑扎法和用耐张线夹固定法。1.6.2电力设备安装1、变压器安装在施工现场对小型变压...
