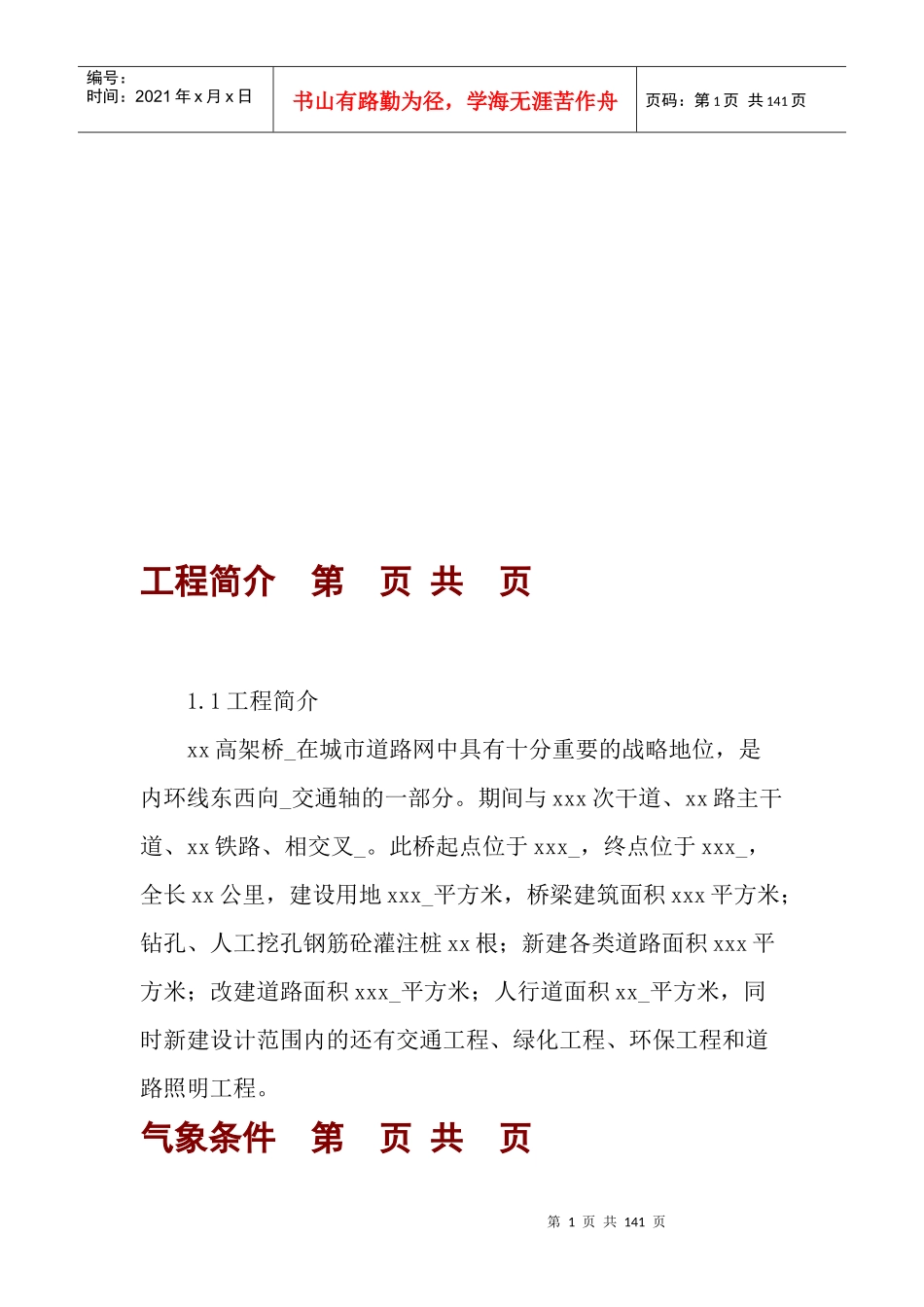

第1页共141页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共141页工程简介第页共页1.1工程简介xx高架桥_在城市道路网中具有十分重要的战略地位，是内环线东西向_交通轴的一部分。期间与xxx次干道、xx路主干道、xx铁路、相交叉_。此桥起点位于xxx_，终点位于xxx_，全长xx公里，建设用地xxx_平方米，桥梁建筑面积xxx平方米；钻孔、人工挖孔钢筋砼灌注桩xx根；新建各类道路面积xxx平方米；改建道路面积xxx_平方米；人行道面积xx_平方米，同时新建设计范围内的还有交通工程、绿化工程、环保工程和道路照明工程。气象条件第页共页第2页共141页第1页共141页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共141页1.2气象、水文、地质条件及地震条件1.2.1气象xx市气候属xxx气候，气候温和，雨量充沛；由xx_气象局提供的资料：年平均最高气温xx_℃，年平均最低气温xx_℃，年平均气温xx_℃，年平均湿度xx_%，极端最高气温39.5_℃，极端最低气温-0.3_℃；年平均降雨量1445_mm，年平均蒸发量1583.6_mm；雨季集中在4～8_月份。xx市内静风频率为xx_%，5～8_月份以南北_或偏南风_为主，其余月份则以北_风或偏北风_为主。全年主导风向为西北_风，冬季多为偏北_风，夏季多为偏南_风。年平均风速为1.6_米/秒，最大风速达24.3_米/秒。水文第2页共141页1.2.2水文xx河_是区域内主要地下潜水的补给源。枯水期为12月_至次年2月_份，枯水水位67～69_米，最枯水位为64_米，常年平均水位约为70_米。丰水期为6～8_月份，实测历史最高水位为xx_米（2xxx年xx月xx日_），年平均水温21.4_℃。地质第2页共141页第3页共141页第2页共141页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共141页1.2.3地质1.2.3.1由《全国地震烈度分区图》，xx市位于6度区，设计按6度区设防。1.2.3.2地形、地貌工程所在区域地势呈西高东低_，地面标高84～95_米，从东向西分别与xx路次干道、xx路主干道、xx铁路正线、xx路次干道_相交叉。地形条件位于城市中心区，沿线主要分布有xxx公司、xxx厂、xxx厂、xxx厂、xx小学、市航运公司等企事业单位。等企事业单位。地貌属xxx。表层为人工杂填土、道路面层基层，其下为第四系履盖层（粘土层），再下层为含砾（卵）石粘土层，下伏基岩为石炭系中统黄龙组白云岩。1.2.3.3工程地质和水文地质条件（1）工程地质特征：本工程在施工图设计阶段，原则上按每一墩台位置布置钻探孔进行详勘。经钻探揭露，场区出露岩土层由上而下可分为十一层。第四纪全新世以来人工堆填作用形成的土层：①道路沥青砼面层和片石基层：第4页共141页第3页共141页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共141页主要由碎石沥青或砼组成，分布地壶东大桥头一带的厚度在0.5～1.1米之间。黄村路和跃进路上厚度在0.6米左右。②层杂填土：主要由建筑及生活垃圾组成，结构松散～稍密。该层场区大部份钻孔有揭露，层厚0.2～5.5米不等。③层耕植土：灰黑色，富含有机质，结构疏松，见少许植物根须，仅于钻孔E2顶部有揭露，层厚1米。④层素填土：褐黄或褐色,主要由粘土组成,局部含少量碎石、砖块等硬杂质,结构松散～稍密。该层于钻孔E3、E4有揭露,是近几个月回填而成,厚度4.0～5.2米;钻孔E2、E23亦有揭露,厚度1.0～3.0米,其回填时间有几十年。黄村路、跃进路一带场区大部分地段有揭露,厚度1～4米之间。⑤层淤泥：灰黑色，软～可塑状，饱和状，富含有机质，该层于钻孔E1、E3、Z32有揭露，层厚0.6～3.0米不等。跃进路口Y1孔有揭露，层厚2.1米，Y3孔有揭露，层厚1～2米。第四纪上更新世冲积形成的：⑥层粘土：褐黄或棕红色，硬塑状，局部坚硬、稍湿，土质较均匀。第5页共141页第4页共141页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共141页层厚3～6米，最大者达10米，系场区揭露的主要土层之一。⑦层粉质粘土：褐黄或棕黄色，硬塑状，土质均匀，局部粉砂含量较大，场区大部份钻孔有揭露，层厚1～4米之间。⑧1层中密状圆砾：成份为石英质砂岩，分选性差，粒径大于20mm的颗粒约占30%，2～20mm的含量约为20%～30%，...
