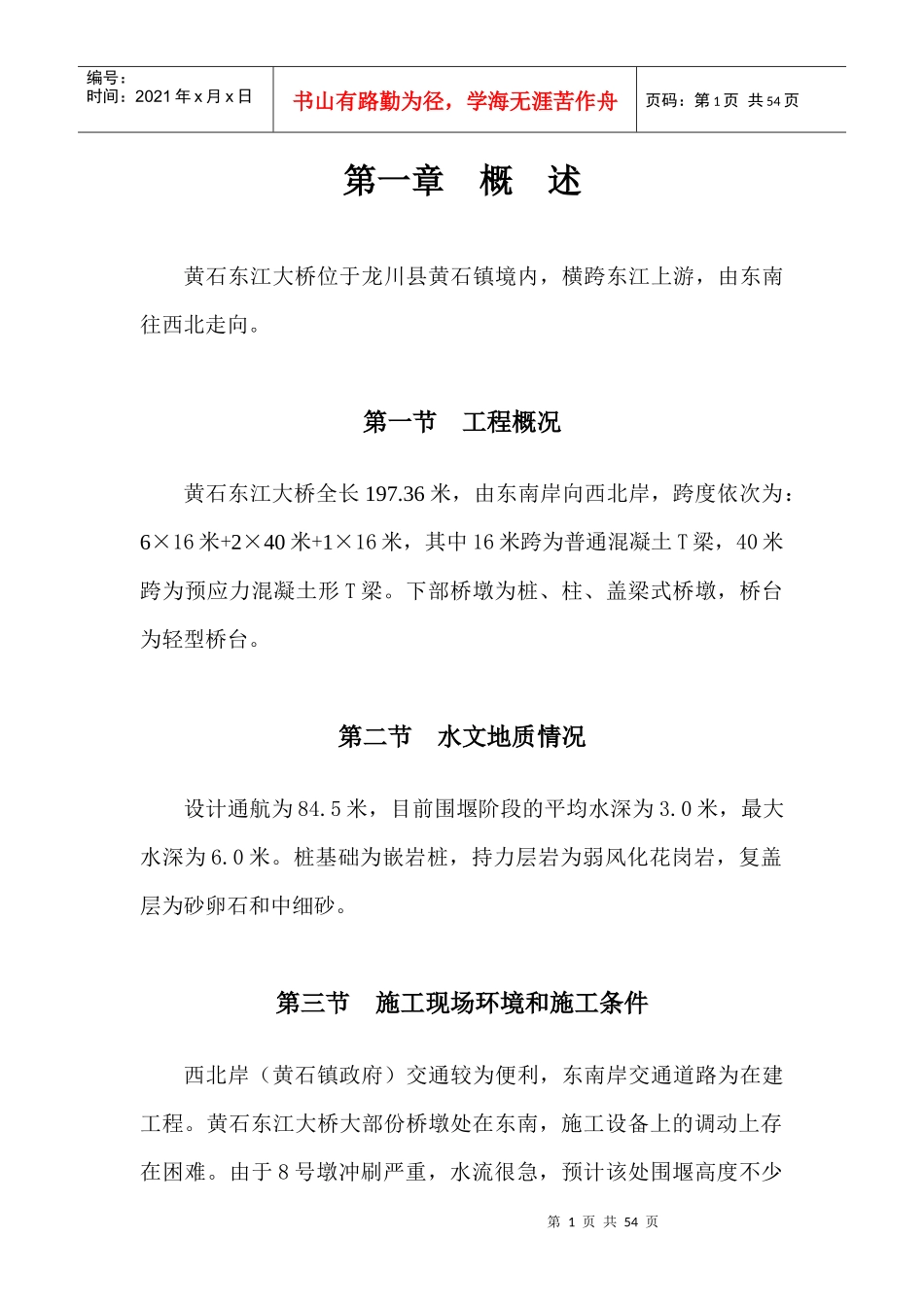

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页第一章概述黄石东江大桥位于龙川县黄石镇境内，横跨东江上游，由东南往西北走向。第一节工程概况黄石东江大桥全长197.36米，由东南岸向西北岸，跨度依次为：6×16米+2×40米+1×16米，其中16米跨为普通混凝土T梁，40米跨为预应力混凝土形T梁。下部桥墩为桩、柱、盖梁式桥墩，桥台为轻型桥台。第二节水文地质情况设计通航为84.5米，目前围堰阶段的平均水深为3.0米，最大水深为6.0米。桩基础为嵌岩桩，持力层岩为弱风化花岗岩，复盖层为砂卵石和中细砂。第三节施工现场环境和施工条件西北岸（黄石镇政府）交通较为便利，东南岸交通道路为在建工程。黄石东江大桥大部份桥墩处在东南，施工设备上的调动上存在困难。由于8号墩冲刷严重，水流很急，预计该处围堰高度不少第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页于5米。第二章总体施工组织设计第一节施工组织机构和人员安排一、施工组织机构图项目部经理项目副经理总工程师室行政部工程部质检部财务部测量组试验室机料组仓库安全保卫组司机各施工队第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页二、岗位人员安排表姓名职务职称备注李林项目副经理张一飞总工程师谢连妹财务主管李林行政部主任兼职张一飞质检主任兼职黄龙浩试验室主任测量组长本工程总共安排高级工程师1人，工程师2人，助工15人，高等级技术工人80人。专业人员持上岗证上岗，特殊工种工人必须经过专业培训持证上岗。第二节施工总体布置第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页一、临时道路及设施以下1~4项见后附平面布置图。1、临时道路及设施。2、临时供电。3、临时供水。4、临时房屋。5、通讯设施。项目部安装程控电话作为对外联系工具，各工区范围采用手机和对讲机联络。二、桩基础施工三个主墩同时施工，各投放一台钻机。两岸引桥桩基础从桥台开始向跨中方向同时施工，相应系梁、立柱、盖梁采用流水作业施工，详见施工进度计划网络图。两岸共安排2~4台钻机施工。三、系梁、桥台、墩柱和盖梁施工引桥部份紧接桩基础完成后的工作面，按如下施工次序：桩基系梁墩柱（或桥台）盖梁（墩台帽），从两桥台开始向跨中方向至过渡墩采取施工流水作业安排施工。三个主墩各安排一个施工队同时施工，桩基础完成按如下次序：桩基础承台墩柱盖梁，三墩平衡作业施工。四、16米跨现浇T形梁施工两岸各安排一个施工队按如下顺序施工，搭设满堂式支架（或第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页梁式支架），模板拼装及钢筋制作，浇注T梁混凝土及养生。五、T形梁（40米跨）梁预制及安装东南岸桥台附近设一个预制场，进行T梁预制施工。在东南岸桥台及全部桥墩完成并达到设计强度后开始安装。六、桥面系施工T梁安装完成以后，进行桥面铺装和栏杆、排水等施工，施工顺序是从两桥台开始向跨中方向两岸同时施工。七、合同总工期12个月。工期控制的关键线路，是主墩施工的各项连续工序。主墩桩基础施工计划工期3个月，桩基础施工前的准备工作包括中线测量、水上便桥、主墩围堰筑岛或工作平台搭设、桩位测量、导向架安装、钢护筒安装下沉、桩位复测及钻机就位等工序共需要至少1个月时间。主墩桩基础嵌入弱风化岩设计深度为：≥3.6米。每个主墩的桩基础施工时间计划为2个月，加上前述水上便桥及工作平台等准备工作时间，每个主墩桩基础的施工计划工期为3个月。第三节本工程的重点及难点本工程质量控制的重点有以下五项：1、主要材料进场检验、试验的质量控制。第6页共54页第5页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共54页2、水下灌注桩的施工质量控制。3、40号高强度混凝土配比及高扬程泵送及浇筑质量的控制。4、40米T梁预应力施工工艺质量控制。5、40米T梁的拱度及侧弯控制。本工程安全控制的重点有两项：1、现浇T梁满堂支架的稳定性及T梁施...
