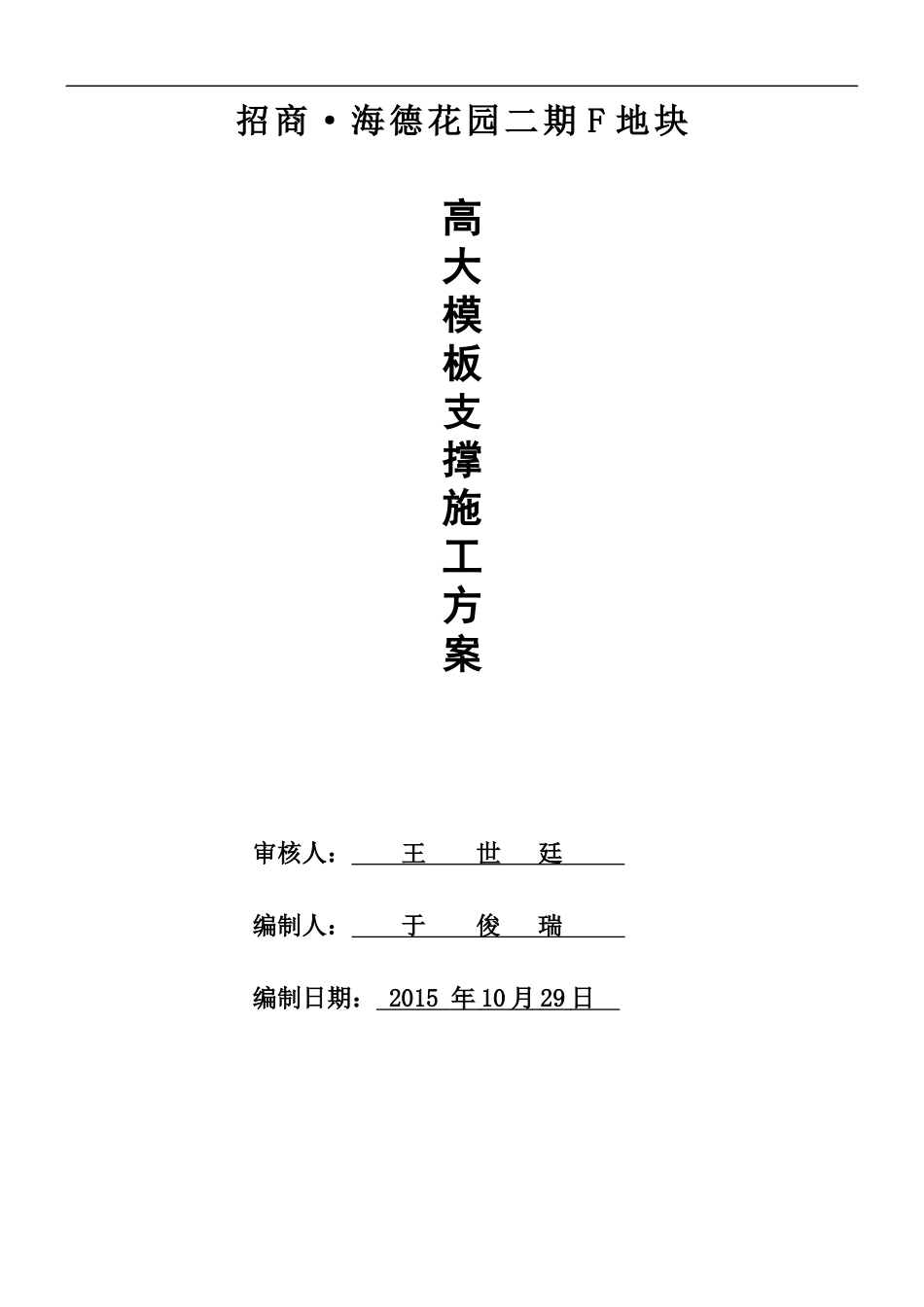

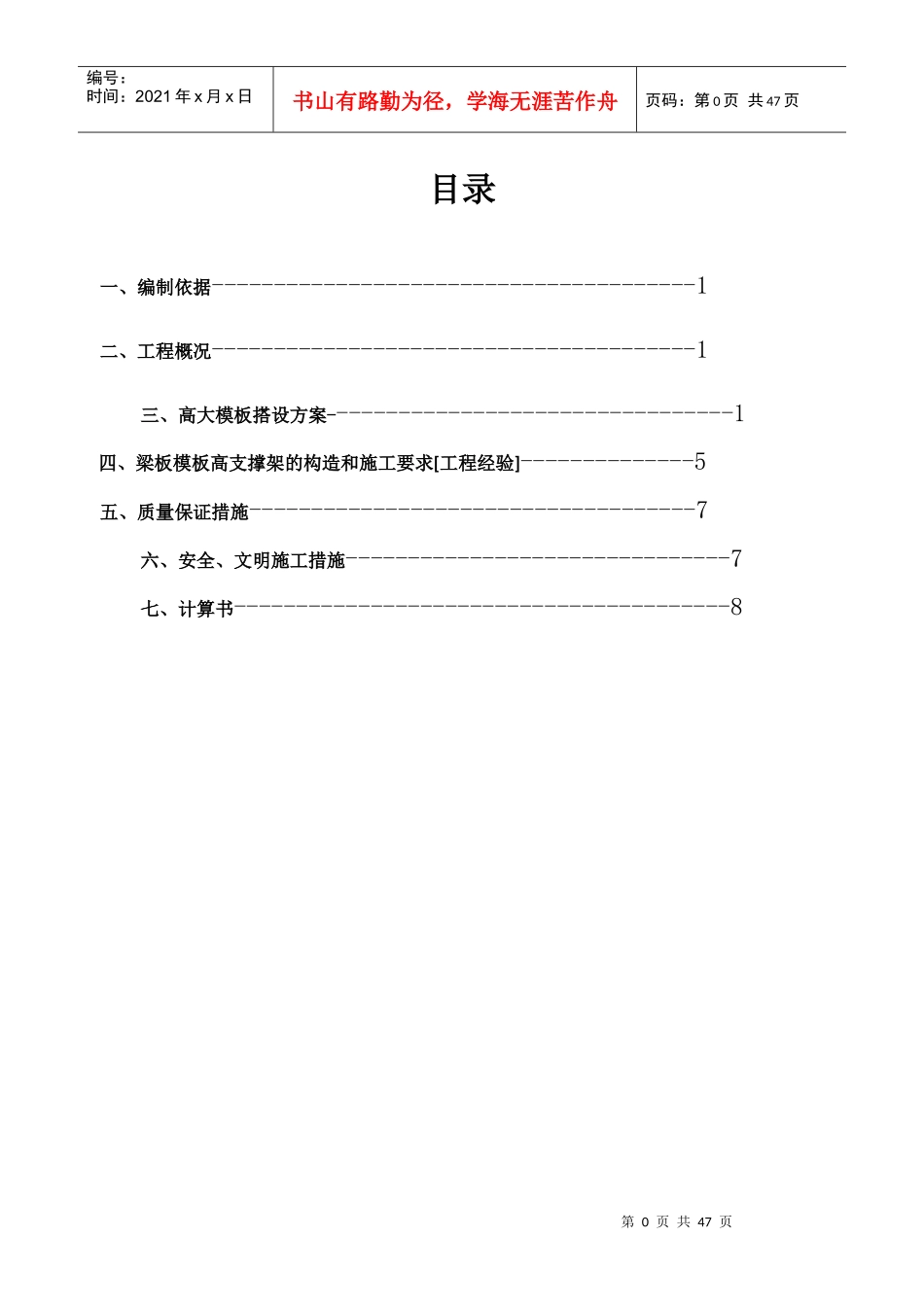

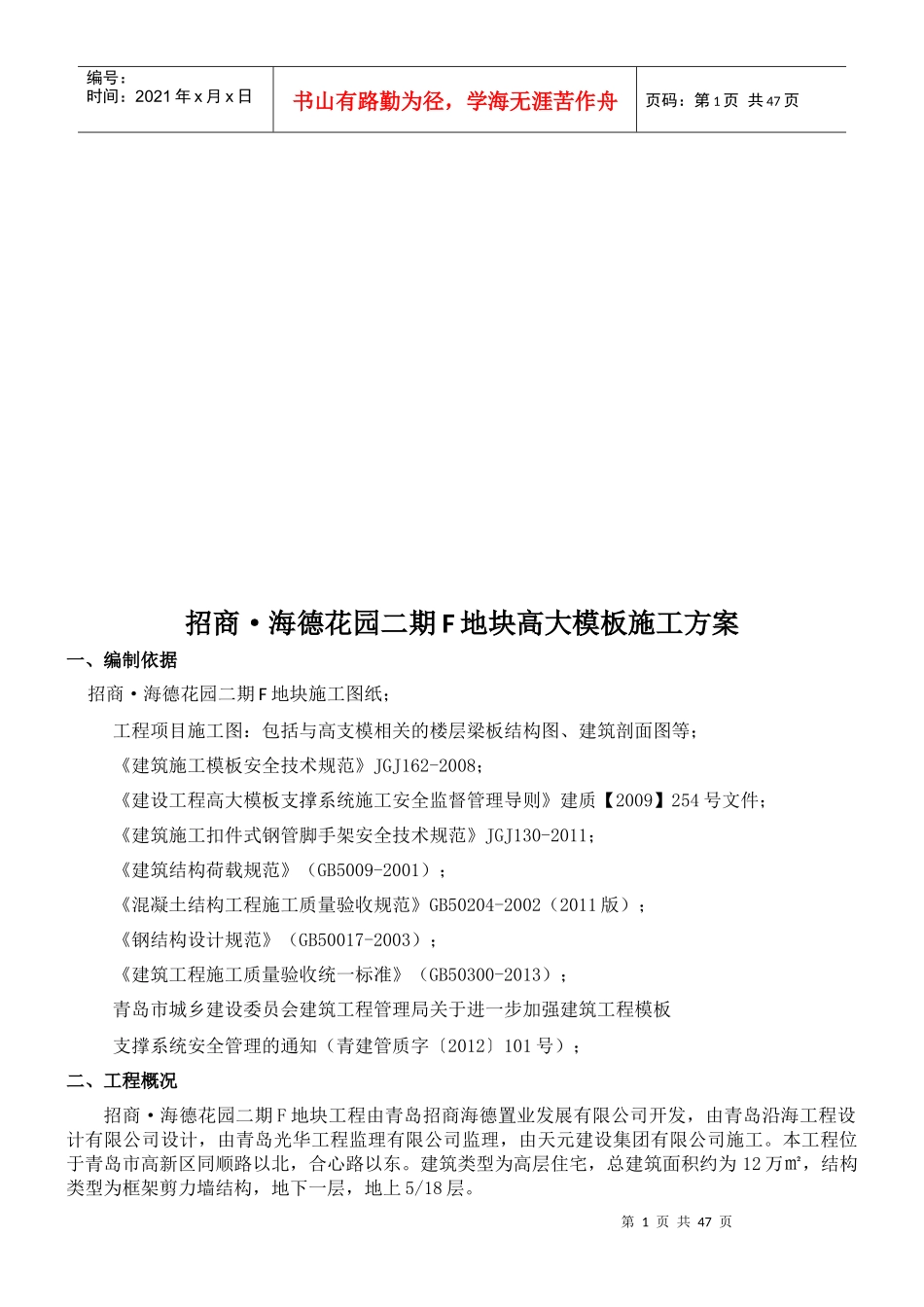

招商·海德花园二期F地块高大模板支撑施工方案审核人：王世廷编制人：于俊瑞编制日期：2015年10月29日第0页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共47页目录一、编制依据---------------------------------------1二、工程概况---------------------------------------1三、高大模板搭设方案---------------------------------1四、梁板模板高支撑架的构造和施工要求[工程经验]--------------5五、质量保证措施------------------------------------7六、安全、文明施工措施-------------------------------7七、计算书----------------------------------------8第1页共47页第0页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页招商·海德花园二期F地块高大模板施工方案一、编制依据招商·海德花园二期F地块施工图纸；工程项目施工图：包括与高支模相关的楼层梁板结构图、建筑剖面图等；《建筑施工模板安全技术规范》JGJ162-2008；《建设工程高大模板支撑系统施工安全监督管理导则》建质【2009】254号文件；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；《建筑结构荷载规范》（GB5009-2001）；《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）；《钢结构设计规范》（GB50017-2003）；《建筑工程施工质量验收统一标准》（GB50300-2013）；青岛市城乡建设委员会建筑工程管理局关于进一步加强建筑工程模板支撑系统安全管理的通知（青建管质字〔2012〕101号）；二、工程概况招商·海德花园二期F地块工程由青岛招商海德置业发展有限公司开发，由青岛沿海工程设计有限公司设计，由青岛光华工程监理有限公司监理，由天元建设集团有限公司施工。本工程位于青岛市高新区同顺路以北，合心路以东。建筑类型为高层住宅，总建筑面积约为12万㎡，结构类型为框架剪力墙结构，地下一层，地上5/18层。第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页高大模板工程的特点及区域：负一层层高4.45米，最大梁截面尺寸为500mm×850mm，跨度为5.6米（4.5/4.9米），楼板厚度250mm。层高4.55米处，最大梁500mm×750mm，跨度为7.1米楼板厚度,300mm。由于工程高大模板工程量较大，对比现有规范综合考虑，方案中所有验算均采取规范中偏于安全的规定进行验算。高大模板支撑体系施工前，工程先施工框架柱，然后大梁模板支架、楼板模板支架与周边框架柱进行可靠刚性连接，使得模板支撑系统形成整体，防止施工过程中产生侧移现象。三、高大模板搭设方案1、搭设前的准备工作①搭设前必须编制施工方案，技术负责人必须逐级向搭设人员及施工人员进行安全技术交底。②搭设前，依据质量标准对钢管、扣件进行质量检查，并按规格、品种分类合理摆放。③搭设前应清理地面杂物、平整场地，由于本工程架体在砼面上进行搭设，须待混凝土强度达到一定强度（经过验算强度）后方可上人操作。④钢管、扣件外观检查标准：A、钢管的几何尺寸、质量检验要求分别见下表1、2。表1参考标准外径壁厚最大长度《低压流体输送用焊接钢管》（GB/T30923号普通钢管）48mm3.5mm6000mm表2项目检查项目质量检验要求新管产品质量合格证必须具备钢材质量检验报告必须具备表面质量表面应平直,不应有裂纹、分层、压痕、划道硬弯外径与壁厚允许偏差不得超过0.50mm端面应平整，两端端面切斜偏差不得超过1.70mm防锈处理必须进行防锈处理：镀锌或涂防锈漆旧管钢管锈蚀程度钢管锈蚀深度小于0.50mm，应每年检查一次其他项目见新管后4项同新管后4项B、扣件的技术要求：a）扣件应采用可锻铸铁制作，材质应符合《钢管脚手架扣件》（GB15831）的规定。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页b）铸件不得有裂纹、气孔；不宜有缩松、砂眼或其他影响使用的铸造缺陷；并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除干净。c）扣件与钢管结合面必须严格整形，应保证与钢管扣紧时接触良好。d）扣件活动应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。e）扣件...
