马里体育场施工组织设计VIP免费

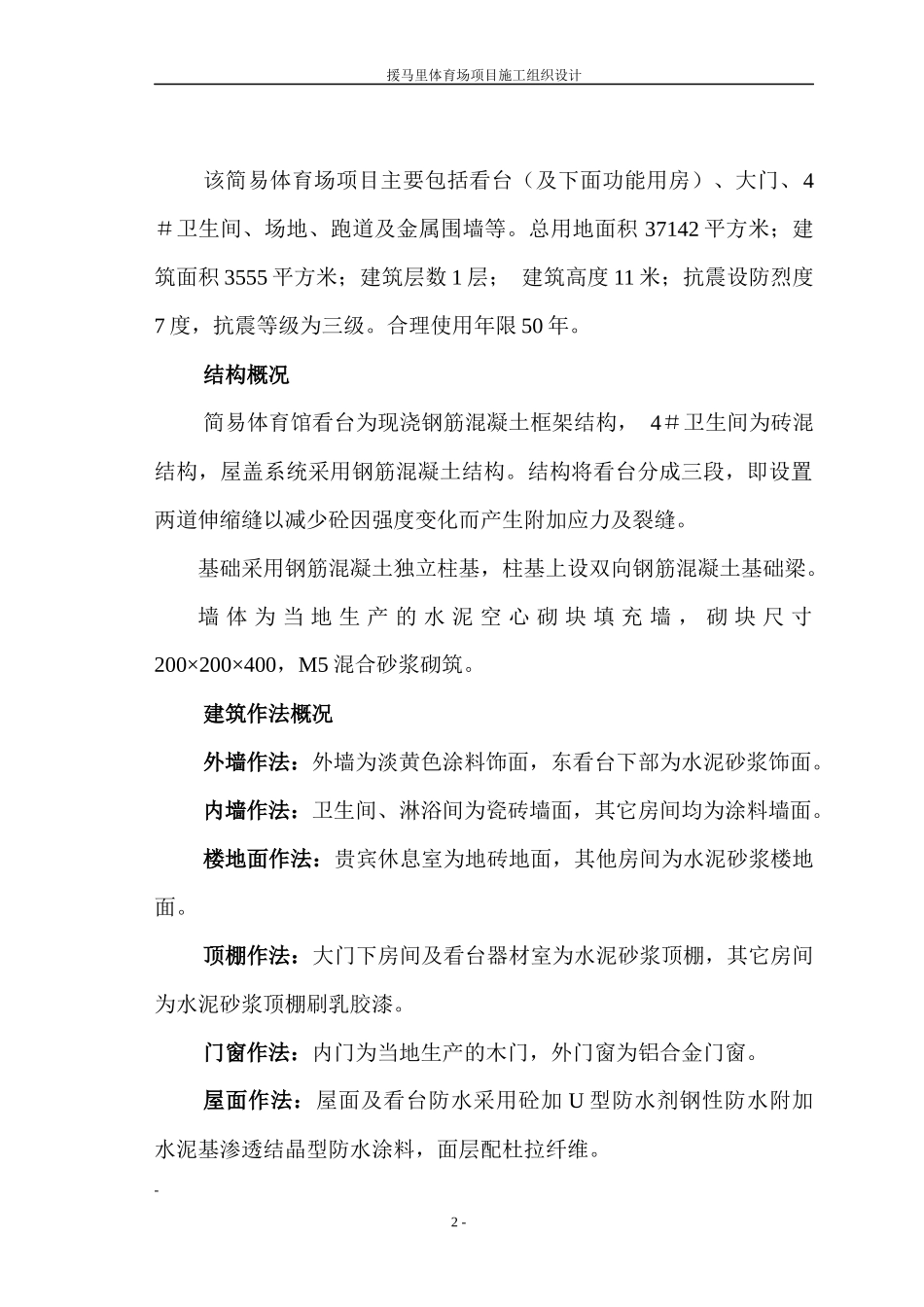

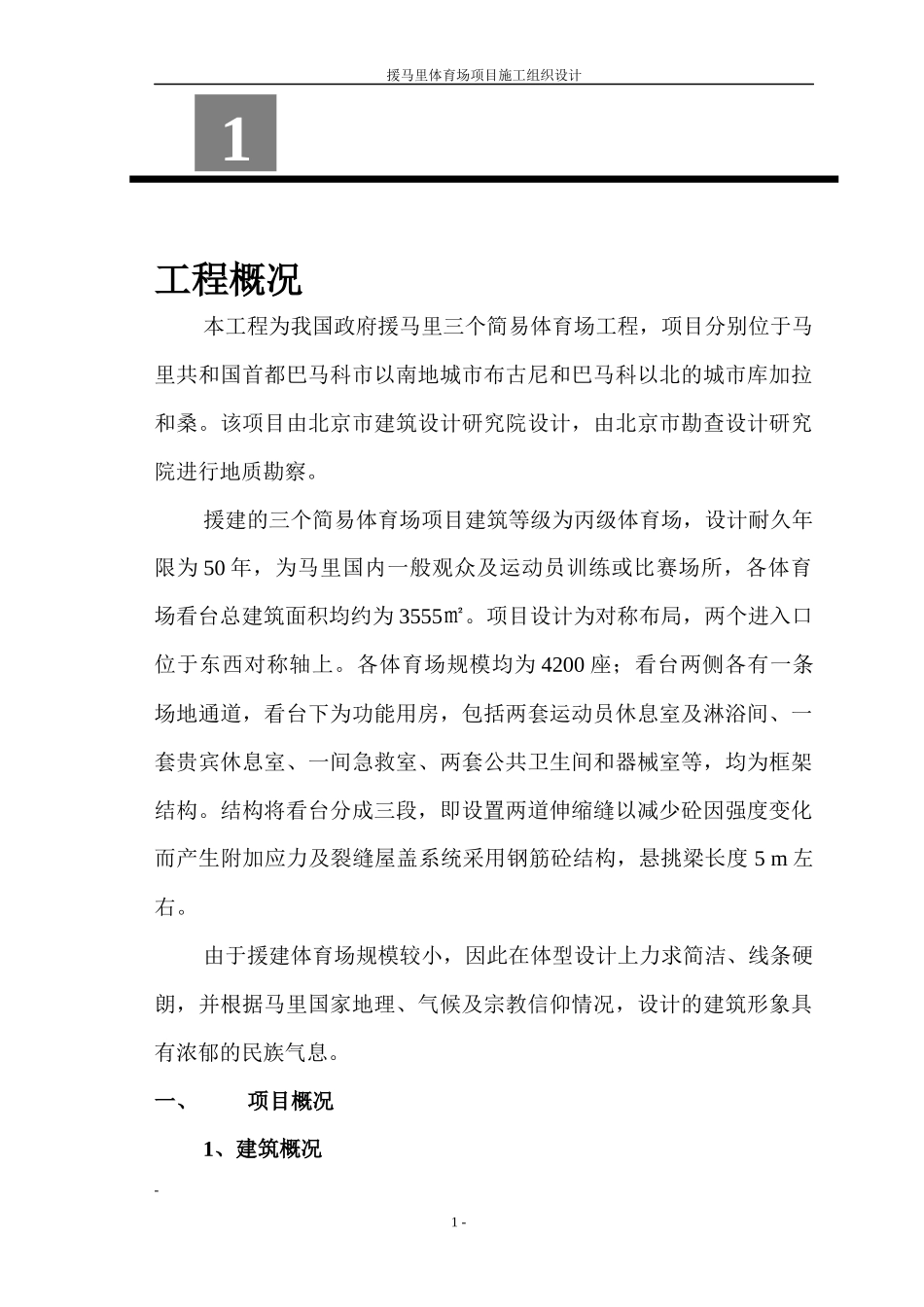

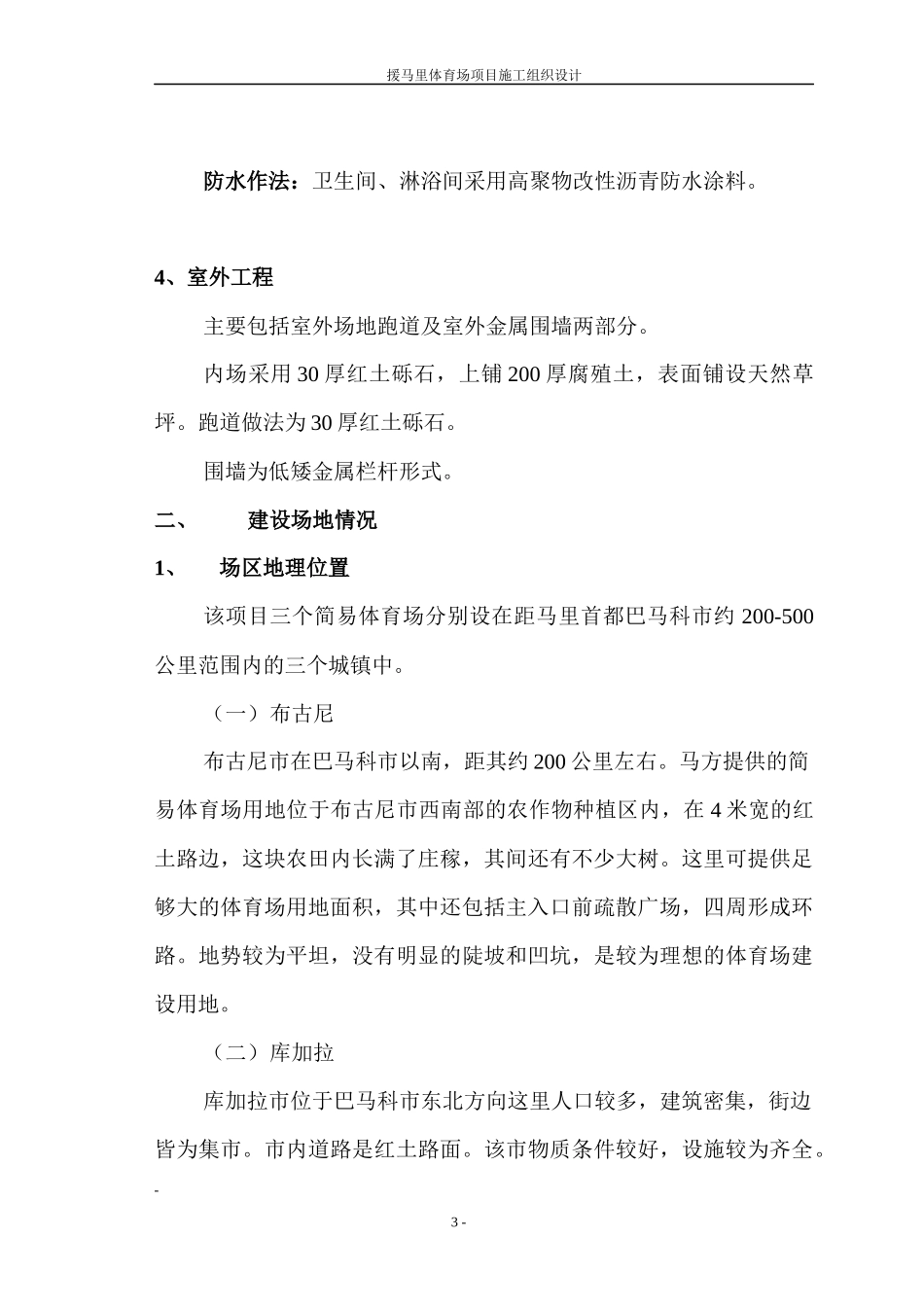

援马里体育场项目施工组织设计工程概况本工程为我国政府援马里三个简易体育场工程，项目分别位于马里共和国首都巴马科市以南地城市布古尼和巴马科以北的城市库加拉和桑。该项目由北京市建筑设计研究院设计，由北京市勘查设计研究院进行地质勘察。援建的三个简易体育场项目建筑等级为丙级体育场，设计耐久年限为50年，为马里国内一般观众及运动员训练或比赛场所，各体育场看台总建筑面积均约为3555㎡。项目设计为对称布局，两个进入口位于东西对称轴上。各体育场规模均为4200座；看台两侧各有一条场地通道，看台下为功能用房，包括两套运动员休息室及淋浴间、一套贵宾休息室、一间急救室、两套公共卫生间和器械室等，均为框架结构。结构将看台分成三段，即设置两道伸缩缝以减少砼因强度变化而产生附加应力及裂缝屋盖系统采用钢筋砼结构，悬挑梁长度5m左右。由于援建体育场规模较小，因此在体型设计上力求简洁、线条硬朗，并根据马里国家地理、气候及宗教信仰情况，设计的建筑形象具有浓郁的民族气息。一、项目概况1、建筑概况-1-1援马里体育场项目施工组织设计该简易体育场项目主要包括看台（及下面功能用房）、大门、4＃卫生间、场地、跑道及金属围墙等。总用地面积37142平方米；建筑面积3555平方米；建筑层数1层；建筑高度11米；抗震设防烈度7度，抗震等级为三级。合理使用年限50年。结构概况简易体育馆看台为现浇钢筋混凝土框架结构，4＃卫生间为砖混结构，屋盖系统采用钢筋混凝土结构。结构将看台分成三段，即设置两道伸缩缝以减少砼因强度变化而产生附加应力及裂缝。基础采用钢筋混凝土独立柱基，柱基上设双向钢筋混凝土基础梁。墙体为当地生产的水泥空心砌块填充墙，砌块尺寸200×200×400，M5混合砂浆砌筑。建筑作法概况外墙作法：外墙为淡黄色涂料饰面，东看台下部为水泥砂浆饰面。内墙作法：卫生间、淋浴间为瓷砖墙面，其它房间均为涂料墙面。楼地面作法：贵宾休息室为地砖地面，其他房间为水泥砂浆楼地面。顶棚作法：大门下房间及看台器材室为水泥砂浆顶棚，其它房间为水泥砂浆顶棚刷乳胶漆。门窗作法：内门为当地生产的木门，外门窗为铝合金门窗。屋面作法：屋面及看台防水采用砼加U型防水剂钢性防水附加水泥基渗透结晶型防水涂料，面层配杜拉纤维。-2-援马里体育场项目施工组织设计防水作法：卫生间、淋浴间采用高聚物改性沥青防水涂料。4、室外工程主要包括室外场地跑道及室外金属围墙两部分。内场采用30厚红土砾石，上铺200厚腐殖土，表面铺设天然草坪。跑道做法为30厚红土砾石。围墙为低矮金属栏杆形式。二、建设场地情况1、场区地理位置该项目三个简易体育场分别设在距马里首都巴马科市约200-500公里范围内的三个城镇中。（一）布古尼布古尼市在巴马科市以南，距其约200公里左右。马方提供的简易体育场用地位于布古尼市西南部的农作物种植区内，在4米宽的红土路边，这块农田内长满了庄稼，其间还有不少大树。这里可提供足够大的体育场用地面积，其中还包括主入口前疏散广场，四周形成环路。地势较为平坦，没有明显的陡坡和凹坑，是较为理想的体育场建设用地。（二）库加拉库加拉市位于巴马科市东北方向这里人口较多，建筑密集，街边皆为集市。市内道路是红土路面。该市物质条件较好，设施较为齐全。-3-援马里体育场项目施工组织设计建设用地在市区周边的农田中，面积充足，对建设非常有利。建设时用地内现有房屋需要拆除。（三）桑桑市在库加拉的东北边，据库加拉约300公里。这里距首都巴马科市最远，城市建设也最简陋，市区内有大量的土坯房。建设用地在市区公路边的农田中，地势平坦，面积充足，交通便利，对建设非常有利。2、地质水文情况根据地质勘察，拟建体育场地区域地下水一般埋藏较深（自然地面下6-8米），一般为风化基岩裂隙水，主要接受大气降水、地表水（河流、湖泊）补给、排泄方式主要为蒸发，年平均降蒸发量为2276.5㎜。各拟建体育场所在的地区的气候、水文条件基本与上述条件一致，但其中年平均降雨量相对较低，一般为400-600㎜。马里国为准平原地形，前寒武纪花岗岩片麻岩为基底，其上地层由砂岩、石灰岩、泥质页岩及风化残积层组成，顶部地层岩...
