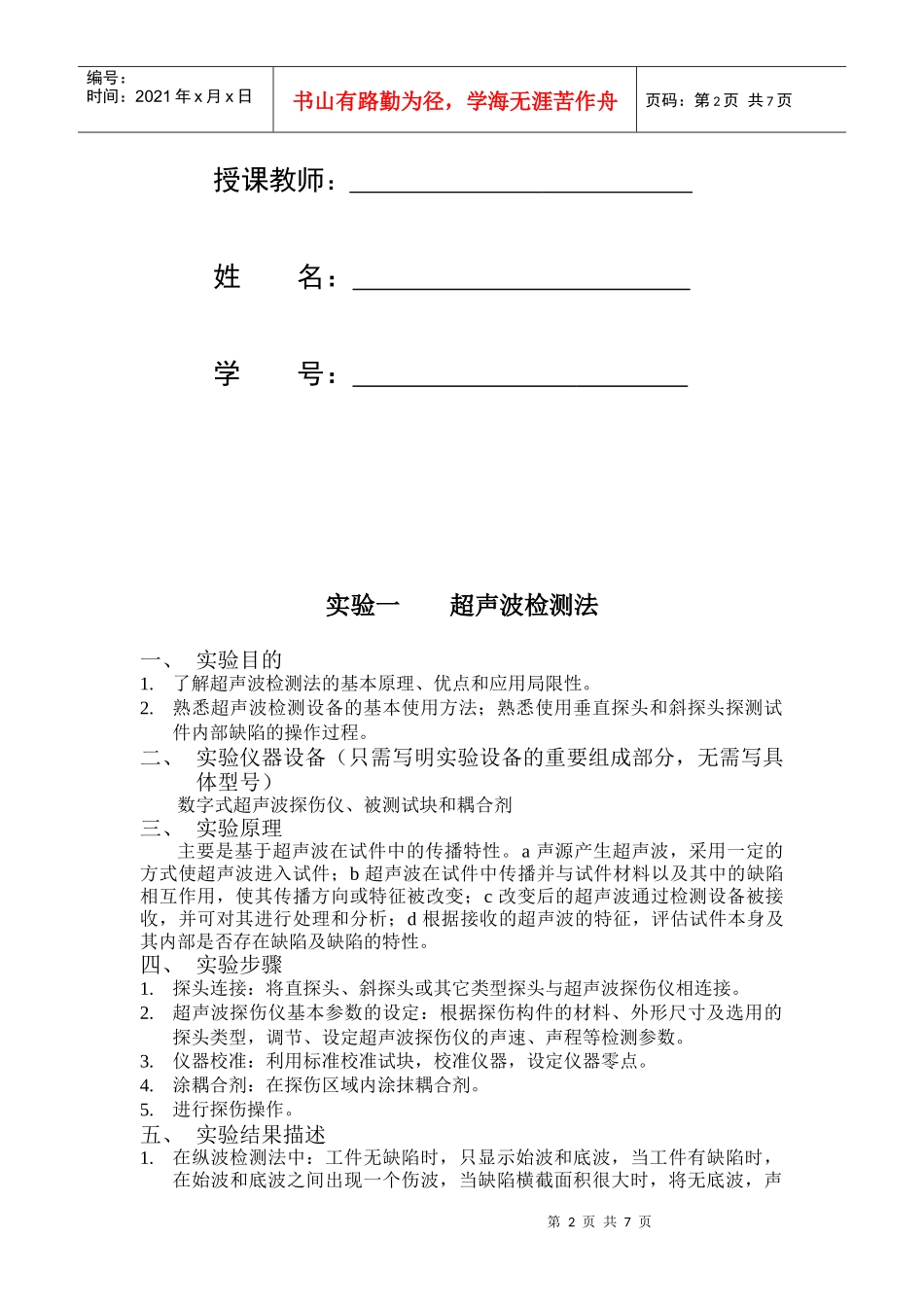

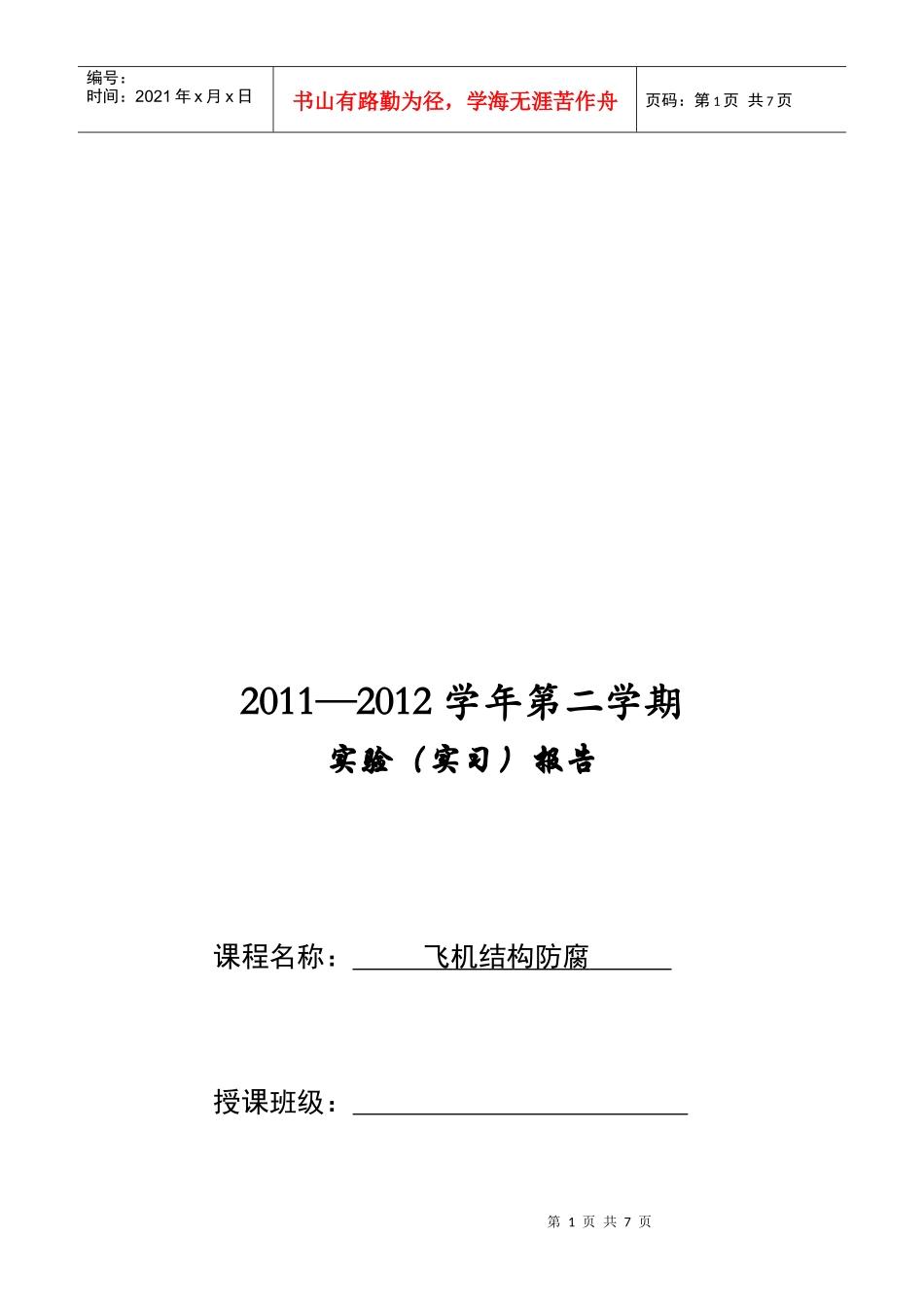

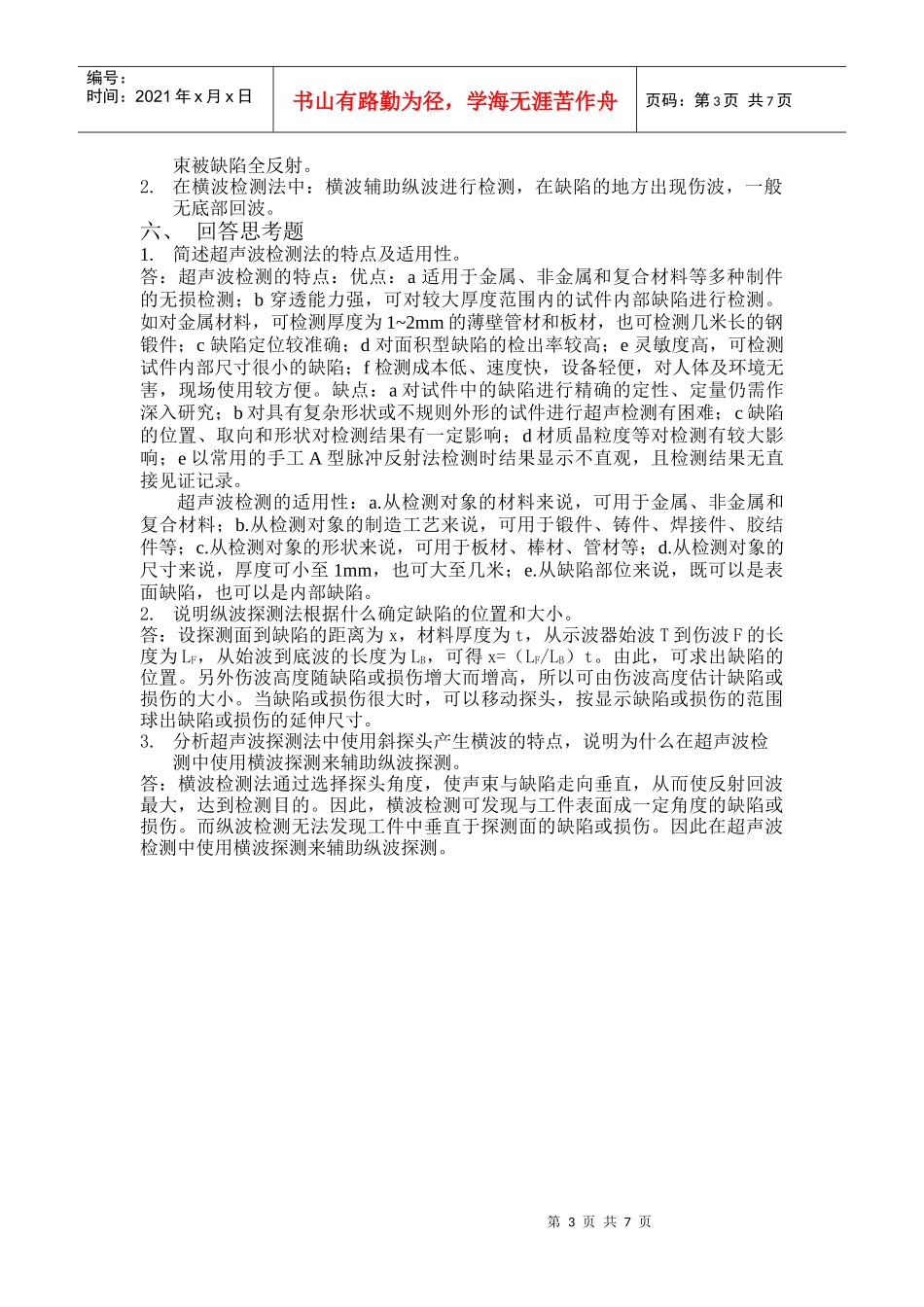

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页2011—2012学年第二学期实验（实习）报告课程名称：飞机结构防腐授课班级：第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页授课教师：姓名：学号：实验一超声波检测法一、实验目的1.了解超声波检测法的基本原理、优点和应用局限性。2.熟悉超声波检测设备的基本使用方法；熟悉使用垂直探头和斜探头探测试件内部缺陷的操作过程。二、实验仪器设备（只需写明实验设备的重要组成部分，无需写具体型号）数字式超声波探伤仪、被测试块和耦合剂三、实验原理主要是基于超声波在试件中的传播特性。a声源产生超声波，采用一定的方式使超声波进入试件；b超声波在试件中传播并与试件材料以及其中的缺陷相互作用，使其传播方向或特征被改变；c改变后的超声波通过检测设备被接收，并可对其进行处理和分析；d根据接收的超声波的特征，评估试件本身及其内部是否存在缺陷及缺陷的特性。四、实验步骤1.探头连接：将直探头、斜探头或其它类型探头与超声波探伤仪相连接。2.超声波探伤仪基本参数的设定：根据探伤构件的材料、外形尺寸及选用的探头类型，调节、设定超声波探伤仪的声速、声程等检测参数。3.仪器校准：利用标准校准试块，校准仪器，设定仪器零点。4.涂耦合剂：在探伤区域内涂抹耦合剂。5.进行探伤操作。五、实验结果描述1.在纵波检测法中：工件无缺陷时，只显示始波和底波，当工件有缺陷时，在始波和底波之间出现一个伤波，当缺陷横截面积很大时，将无底波，声第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页束被缺陷全反射。2.在横波检测法中：横波辅助纵波进行检测，在缺陷的地方出现伤波，一般无底部回波。六、回答思考题1.简述超声波检测法的特点及适用性。答：超声波检测的特点：优点：a适用于金属、非金属和复合材料等多种制件的无损检测；b穿透能力强，可对较大厚度范围内的试件内部缺陷进行检测。如对金属材料，可检测厚度为1~2mm的薄壁管材和板材，也可检测几米长的钢锻件；c缺陷定位较准确；d对面积型缺陷的检出率较高；e灵敏度高，可检测试件内部尺寸很小的缺陷；f检测成本低、速度快，设备轻便，对人体及环境无害，现场使用较方便。缺点：a对试件中的缺陷进行精确的定性、定量仍需作深入研究；b对具有复杂形状或不规则外形的试件进行超声检测有困难；c缺陷的位置、取向和形状对检测结果有一定影响；d材质晶粒度等对检测有较大影响；e以常用的手工A型脉冲反射法检测时结果显示不直观，且检测结果无直接见证记录。超声波检测的适用性：a.从检测对象的材料来说，可用于金属、非金属和复合材料；b.从检测对象的制造工艺来说，可用于锻件、铸件、焊接件、胶结件等；c.从检测对象的形状来说，可用于板材、棒材、管材等；d.从检测对象的尺寸来说，厚度可小至1mm，也可大至几米；e.从缺陷部位来说，既可以是表面缺陷，也可以是内部缺陷。2.说明纵波探测法根据什么确定缺陷的位置和大小。答：设探测面到缺陷的距离为x，材料厚度为t，从示波器始波T到伤波F的长度为LF，从始波到底波的长度为LB，可得x=（LF/LB）t。由此，可求出缺陷的位置。另外伤波高度随缺陷或损伤增大而增高，所以可由伤波高度估计缺陷或损伤的大小。当缺陷或损伤很大时，可以移动探头，按显示缺陷或损伤的范围球出缺陷或损伤的延伸尺寸。3.分析超声波探测法中使用斜探头产生横波的特点，说明为什么在超声波检测中使用横波探测来辅助纵波探测。答：横波检测法通过选择探头角度，使声束与缺陷走向垂直，从而使反射回波最大，达到检测目的。因此，横波检测可发现与工件表面成一定角度的缺陷或损伤。而纵波检测无法发现工件中垂直于探测面的缺陷或损伤。因此在超声波检测中使用横波探测来辅助纵波探测。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页实验二涡流检测法一、实验目的1.了解涡流检测法的基本原理、涡流检测深度的影响因素。2.了解涡流检测法的优缺点和应用局限性。3.熟悉涡流检...
