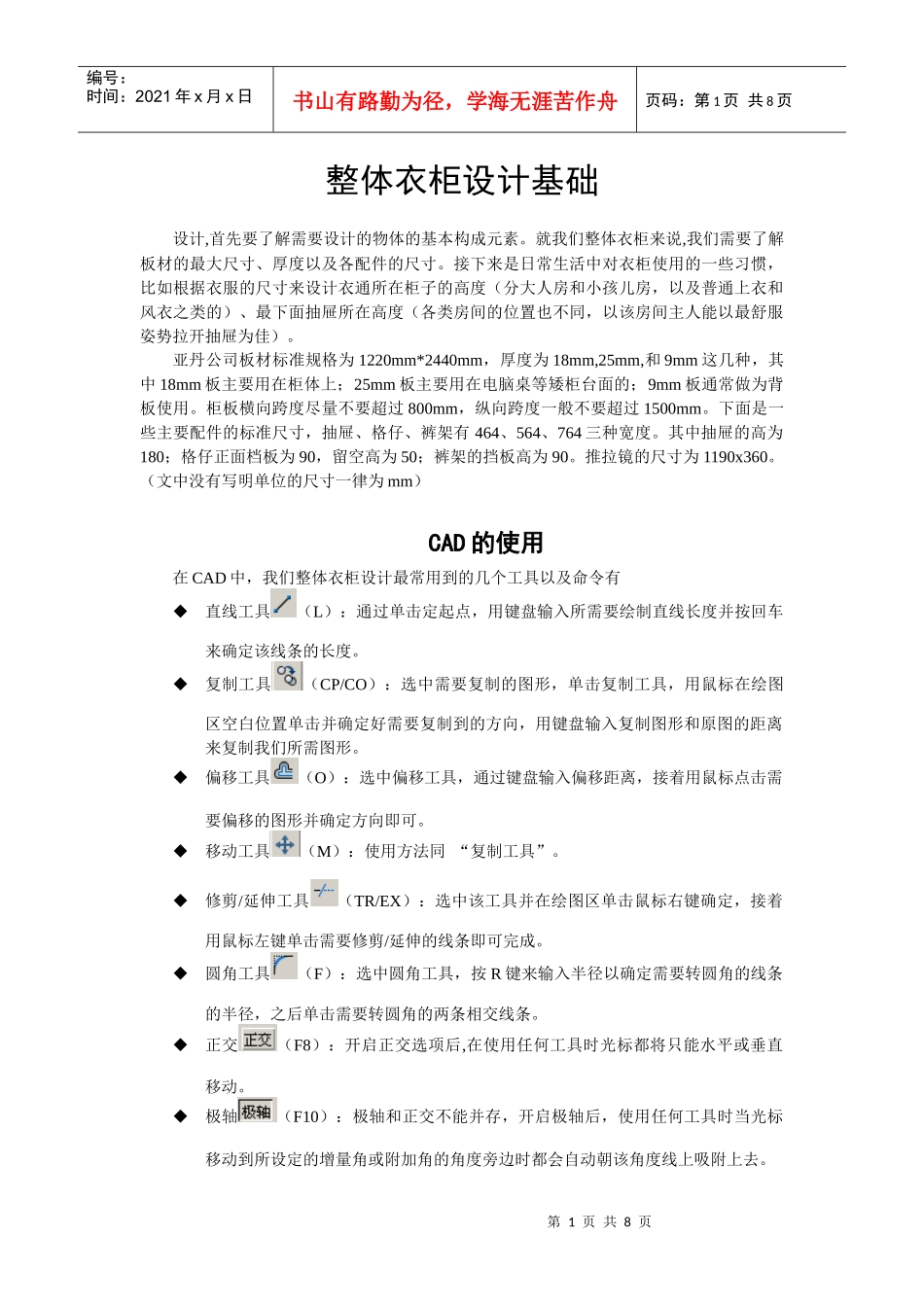

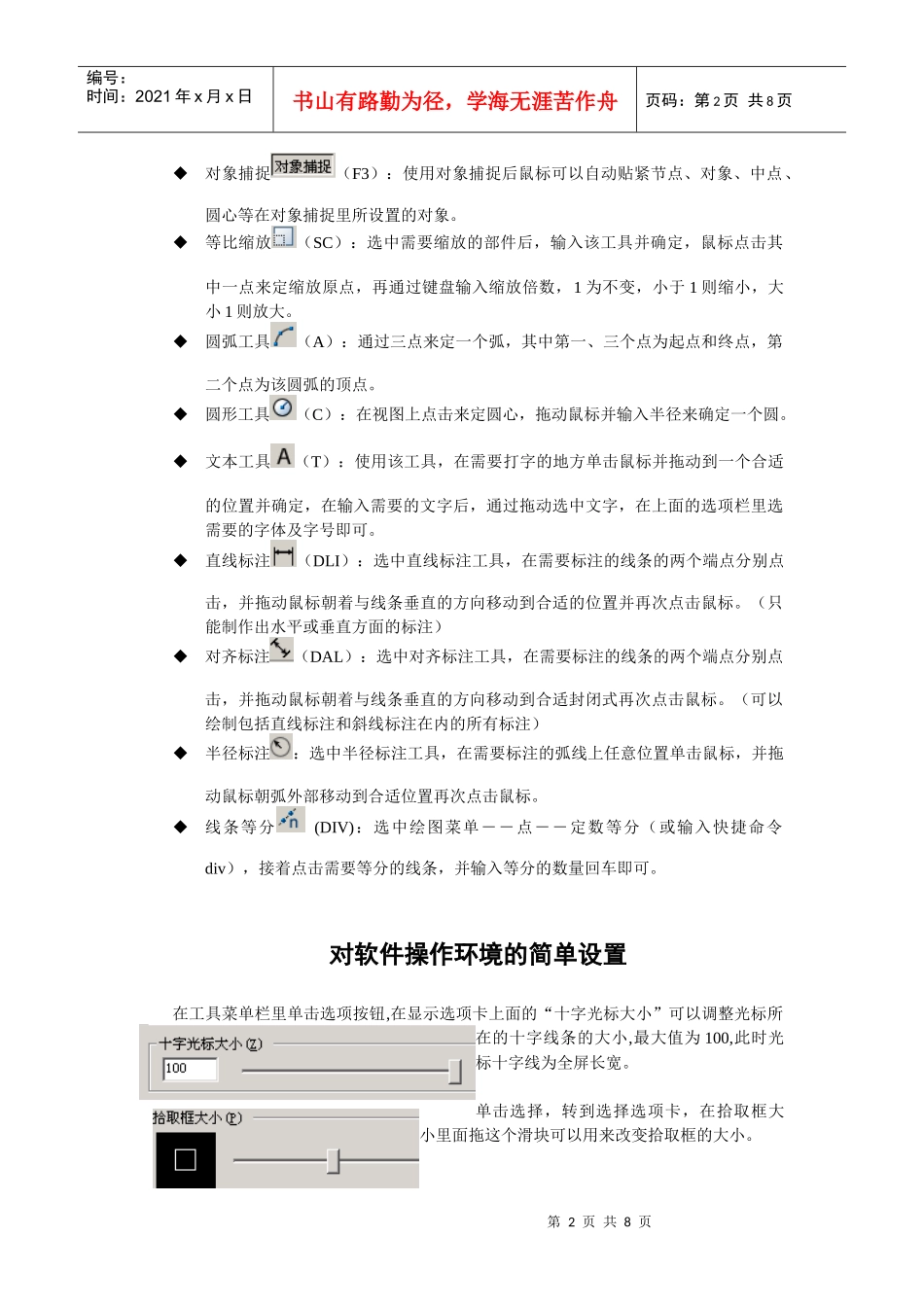

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页整体衣柜设计基础设计,首先要了解需要设计的物体的基本构成元素。就我们整体衣柜来说,我们需要了解板材的最大尺寸、厚度以及各配件的尺寸。接下来是日常生活中对衣柜使用的一些习惯，比如根据衣服的尺寸来设计衣通所在柜子的高度（分大人房和小孩儿房，以及普通上衣和风衣之类的）、最下面抽屉所在高度（各类房间的位置也不同，以该房间主人能以最舒服姿势拉开抽屉为佳）。亚丹公司板材标准规格为1220mm*2440mm，厚度为18mm,25mm,和9mm这几种，其中18mm板主要用在柜体上；25mm板主要用在电脑桌等矮柜台面的；9mm板通常做为背板使用。柜板横向跨度尽量不要超过800mm，纵向跨度一般不要超过1500mm。下面是一些主要配件的标准尺寸，抽屉、格仔、裤架有464、564、764三种宽度。其中抽屉的高为180；格仔正面档板为90，留空高为50；裤架的挡板高为90。推拉镜的尺寸为1190x360。（文中没有写明单位的尺寸一律为mm）CAD的使用在CAD中，我们整体衣柜设计最常用到的几个工具以及命令有直线工具（L）：通过单击定起点，用键盘输入所需要绘制直线长度并按回车来确定该线条的长度。复制工具（CP/CO）：选中需要复制的图形，单击复制工具，用鼠标在绘图区空白位置单击并确定好需要复制到的方向，用键盘输入复制图形和原图的距离来复制我们所需图形。偏移工具（O）：选中偏移工具，通过键盘输入偏移距离，接着用鼠标点击需要偏移的图形并确定方向即可。移动工具（M）：使用方法同“复制工具”。修剪/延伸工具（TR/EX）：选中该工具并在绘图区单击鼠标右键确定，接着用鼠标左键单击需要修剪/延伸的线条即可完成。圆角工具（F）：选中圆角工具，按R键来输入半径以确定需要转圆角的线条的半径，之后单击需要转圆角的两条相交线条。正交（F8）：开启正交选项后,在使用任何工具时光标都将只能水平或垂直移动。极轴（F10）：极轴和正交不能并存，开启极轴后，使用任何工具时当光标移动到所设定的增量角或附加角的角度旁边时都会自动朝该角度线上吸附上去。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页对象捕捉（F3）：使用对象捕捉后鼠标可以自动贴紧节点、对象、中点、圆心等在对象捕捉里所设置的对象。等比缩放（SC）：选中需要缩放的部件后，输入该工具并确定，鼠标点击其中一点来定缩放原点，再通过键盘输入缩放倍数，1为不变，小于1则缩小，大小1则放大。圆弧工具（A）：通过三点来定一个弧，其中第一、三个点为起点和终点，第二个点为该圆弧的顶点。圆形工具（C）：在视图上点击来定圆心，拖动鼠标并输入半径来确定一个圆。文本工具（T）：使用该工具，在需要打字的地方单击鼠标并拖动到一个合适的位置并确定，在输入需要的文字后，通过拖动选中文字，在上面的选项栏里选需要的字体及字号即可。直线标注（DLI）：选中直线标注工具，在需要标注的线条的两个端点分别点击，并拖动鼠标朝着与线条垂直的方向移动到合适的位置并再次点击鼠标。（只能制作出水平或垂直方面的标注）对齐标注（DAL）：选中对齐标注工具，在需要标注的线条的两个端点分别点击，并拖动鼠标朝着与线条垂直的方向移动到合适封闭式再次点击鼠标。（可以绘制包括直线标注和斜线标注在内的所有标注）半径标注：选中半径标注工具，在需要标注的弧线上任意位置单击鼠标，并拖动鼠标朝弧外部移动到合适位置再次点击鼠标。线条等分(DIV)：选中绘图菜单――点――定数等分（或输入快捷命令div），接着点击需要等分的线条，并输入等分的数量回车即可。对软件操作环境的简单设置在工具菜单栏里单击选项按钮,在显示选项卡上面的“十字光标大小”可以调整光标所在的十字线条的大小,最大值为100,此时光标十字线为全屏长宽。单击选择，转到选择选项卡，在拾取框大小里面拖这个滑块可以用来改变拾取框的大小。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页标注样式的设置：在标注菜单里面选择修改标注样式，进入后点击...
