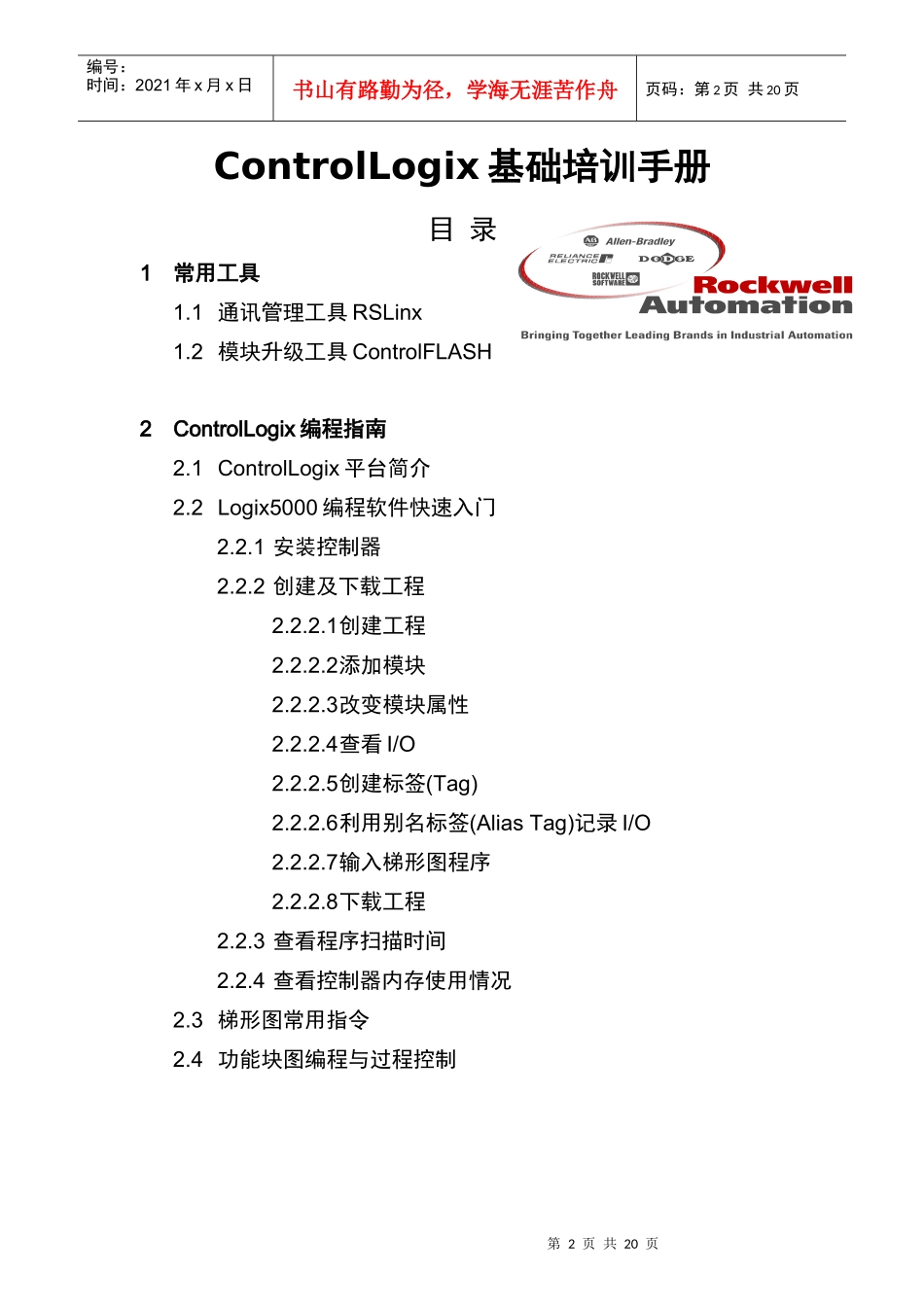

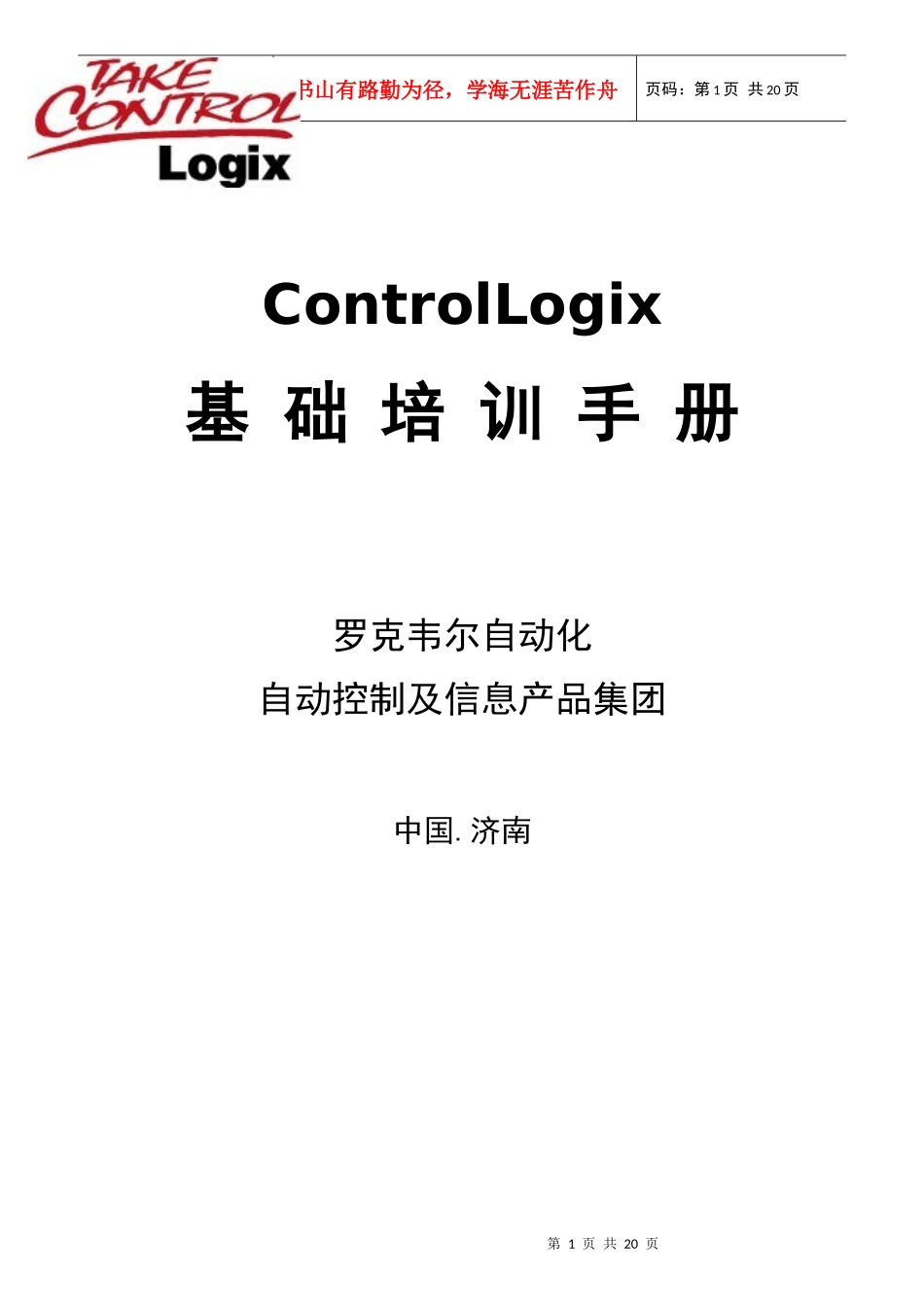

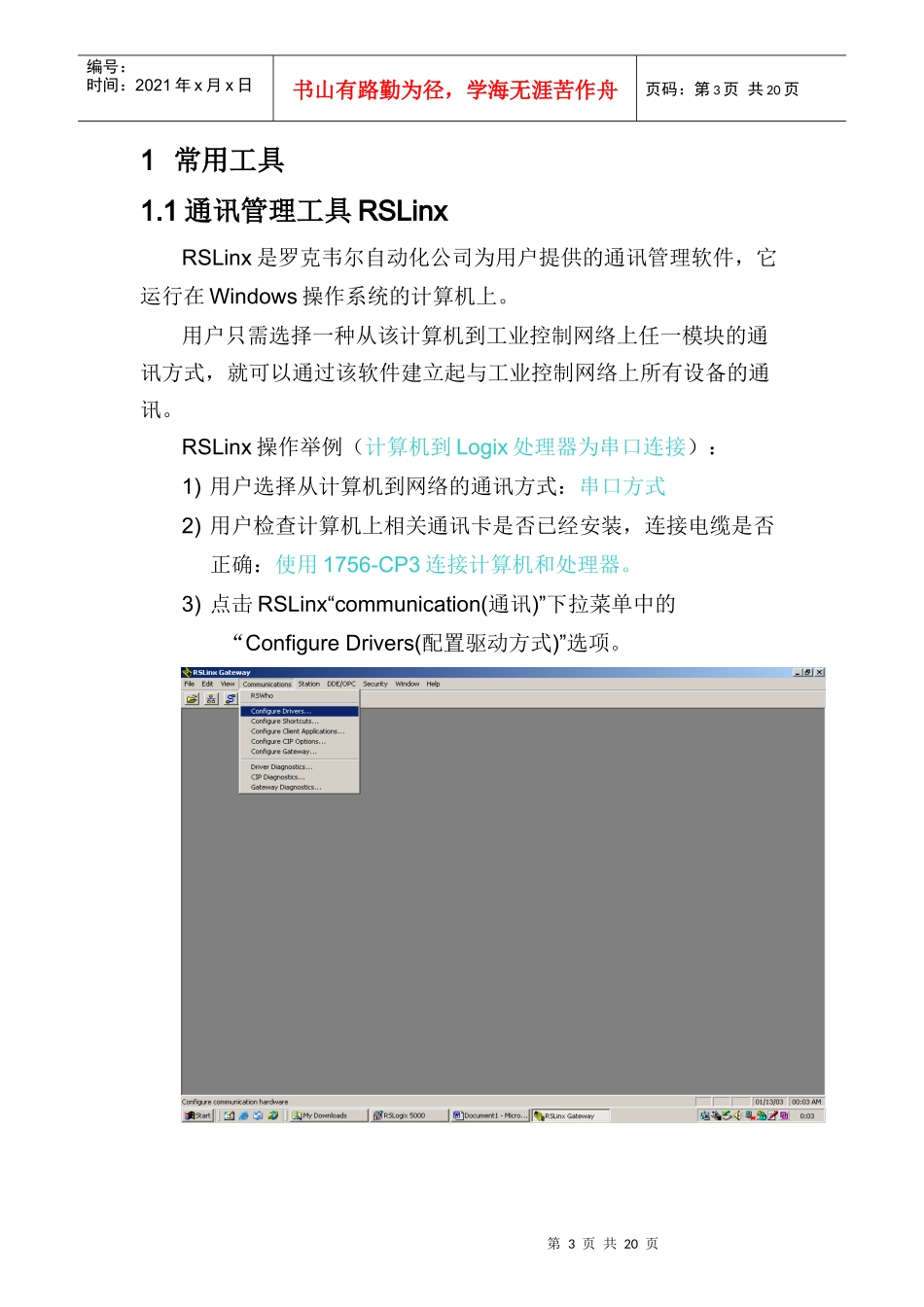

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页ControlLogix基础培训手册罗克韦尔自动化自动控制及信息产品集团中国.济南第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页ControlLogix基础培训手册目录1常用工具1.1通讯管理工具RSLinx1.2模块升级工具ControlFLASH2ControlLogix编程指南2.1ControlLogix平台简介2.2Logix5000编程软件快速入门2.2.1安装控制器2.2.2创建及下载工程2.2.2.1创建工程2.2.2.2添加模块2.2.2.3改变模块属性2.2.2.4查看I/O2.2.2.5创建标签(Tag)2.2.2.6利用别名标签(AliasTag)记录I/O2.2.2.7输入梯形图程序2.2.2.8下载工程2.2.3查看程序扫描时间2.2.4查看控制器内存使用情况2.3梯形图常用指令2.4功能块图编程与过程控制第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页1常用工具1.1通讯管理工具RSLinxRSLinx是罗克韦尔自动化公司为用户提供的通讯管理软件，它运行在Windows操作系统的计算机上。用户只需选择一种从该计算机到工业控制网络上任一模块的通讯方式，就可以通过该软件建立起与工业控制网络上所有设备的通讯。RSLinx操作举例（计算机到Logix处理器为串口连接）：1)用户选择从计算机到网络的通讯方式：串口方式2)用户检查计算机上相关通讯卡是否已经安装，连接电缆是否正确：使用1756-CP3连接计算机和处理器。3)点击RSLinx“communication(通讯)”下拉菜单中的“ConfigureDrivers(配置驱动方式)”选项。第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页4)在“availabledrivers（可用驱动方式）”中选择“RS-232DF1devices”，再点击“addnew”选项，并选择OK。5)在弹出的“ConfigureRS-232DF1devices”菜单中点击“auto-configure(自动配置)”，等待运行结果后选择OK。第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页6)点击RSLinx“communication(通讯)”下拉菜单中的“RSWho”选项，就会弹出整个工业控制网络的树状浏览画面（见下图）。注：用户还可点击浏览画面中的“”，以进一步浏览其所延伸的网段。第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页1.2模块升级工具ControlFLASH：罗克韦尔自动化公司新一代控制平台中的大部分模块都是“内置微处理器＋功能软件（firmware）”的智能模块，并且功能软件（firmware）均存储在可重复刷新的存储器中。用户只需使用最新版本的ControlFLASH软件，对模块进行刷新即可实现模块升级，从而保证客户采购的模块在很长的使用时间内都能与新技术以及增强功能相适应。ControlFLASH可单独运行在Windows操作系统的计算机上，也可内嵌在Logix5000控制编程软件中。用户通过RSLinx建立起计算机到待升级模块的通讯通道后，即可运行该软件。在软件中用户根据画面提示依次选择设备目录号、新的功能软件版本号（firmwarerevision）即可。ControlFLASH操作举例（Logix5555处理器从版本10升级至版本11）：1)准备工作：通过RSLinx建立起计算机到模块的串口通讯。将处理器置于“Program（编程）”模式。2)运行ControlFLASH软件，在主画面上选择“Next(下一步)”，在弹出窗口中选择相应处理器目录号。第7页共20页第6页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共20页3)按产品目录号选择相应模块后，点击“next（下一步）”弹出“Superwho”控制网络浏览窗口。在该窗口中用户应按网络路径延伸并选择要刷新的模块。4)点击“next（下一步）”弹出“FirmwareRevision（功能软件版本）”选择窗口。请选择相应版本号并点击“OK”。5)如果有关刷新文件不在缺省安装目录中，将弹出“文件目录浏览窗口”以便用户选择文件所在目录，点击“OK”。6)点击“next（下一步）”弹出“Summary”窗口。用户点击“Finish”就会开始模块刷新处理。注意事项：进行ControlFLASH操作前应停止控制系统的运行；如果对处理器进...
