2024年电工电子综合实践作业VIP免费

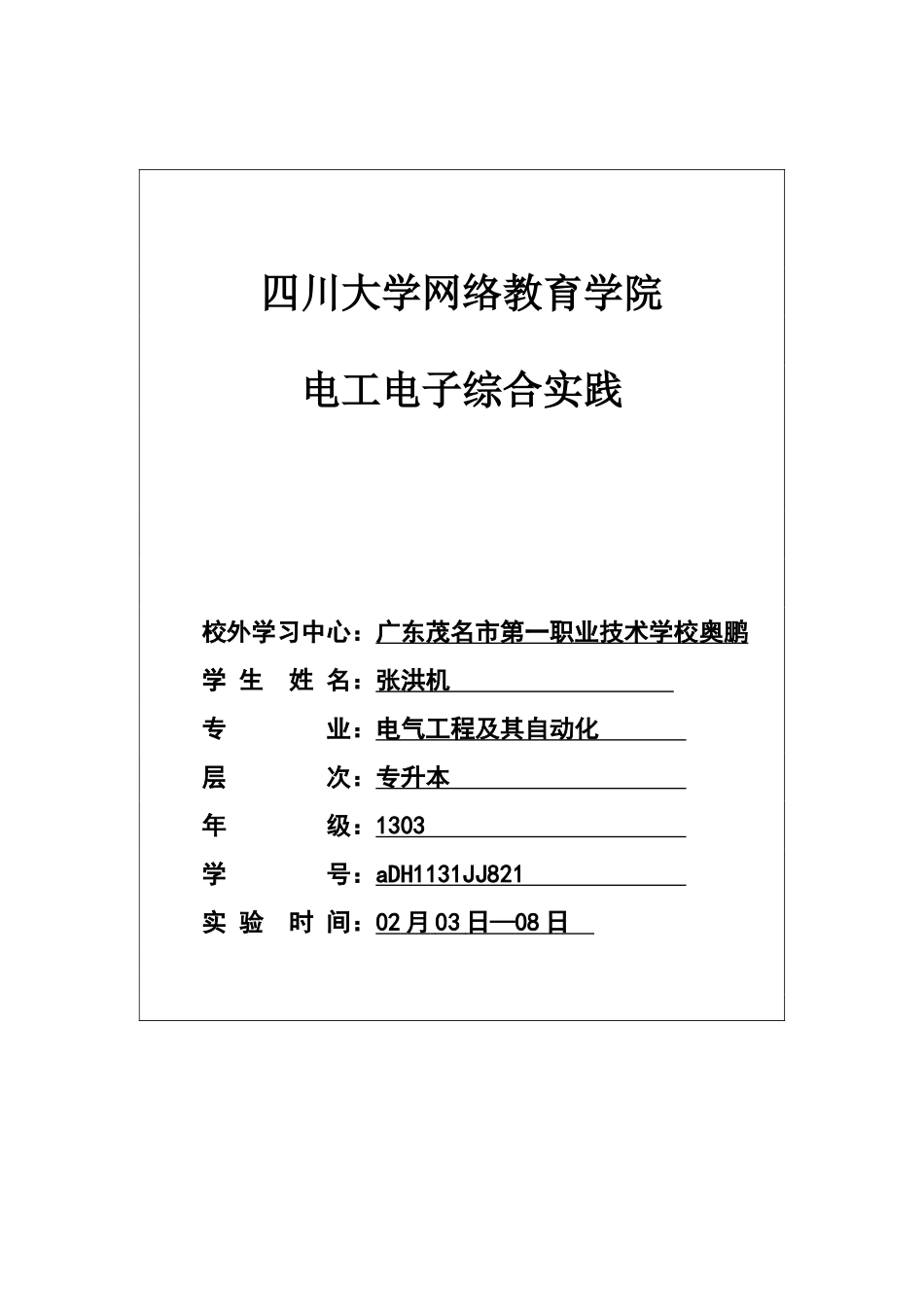

电工电子综合实践9001作业四川大学网络教育学院电工电子综合实践校外学习中心：广东茂名市第一职业技术学校奥鹏学生姓名：张洪机专业：电气工程及其自动化层次：专升本年级：1303学号：aDH1131JJ821实验时间：02月03日—08日试验1：实验题目L、C元件上电流电压的相位关系（试验人数：1人；2月03、04日）实验目的1、在正弦电压鼓励下研究L、C元件上电流，电压的大小和它们的相位关系，以及输入信号的频率对它们的影响。2、学习示波器、函数发生器以及数字相位仪的使用。仪器仪表目录1、FLUKE45型双显示数字万用表2、HG4181数字相位计3、TDS210型数字式实时示波器4、TDGC2-7kva单相接触式调压器实验线路实验内容及操作步骤1、按试验线路电路图接线，检查接线与否对的后通电。2、调整TDGC2-7kva单相接触式调压器交流电源，使其输出交流电源电压值为24V。3、用示波器的观测电容两端电压uC和电阻两端电压uR的波形。仔细调整示波器，观测屏幕上显示的波形。4、记录试验数据。实验分析1、在电感电路中，电感元件电流强度跟电压成正比，即I∝U.用1/（XL）作为比例恒量，写成等式，就得到I=U/（XL）这就是纯电感电路中欧姆定律的体现式。电压超前电路90°。分析：当交流电通过线圈时，在线圈中产生感应电动势。根据电磁感应定律，感应电动势为（负号阐明自感电动势的实际方向总是阻碍电流的变化）。当电感两端有自感电动势，则在电感两端必有电压，且电压u与自感电动势e相平衡。在电动势、电压、电流三者参照方向一致的状况下，则设图所示的电感中，有正弦电流通过，则电感两端电压为：波形与相量图如下：2、在交流电容电路中，对电容器来说，其两端极板上电荷随时间的变化率，就是流过连接于电容导线中的电流，而极板上储存的电荷由公式q=Cu决定，于是就有：也可写成：设：电容器两端电压由上式可知：，即试验和理论均可证明，电容器的电容C越大，交流电频率越高，则越小，也就是对电流的阻碍作用越小，电容对电流的“阻力”称做容抗，用Xc代表。波形与相量图如下：实验结论根据试验及分析可得知电容电感元件上电压与电流的大小关系及相位关系为：1.电容元件电压电流大小关系：Uc=U/ωC=XcIc，Ic=ωCU=Uc/Xc;2.电压电流相位关系：电流超前电压90°。查阅资料目录1、《电子技术基础》（主编：康华光）；2、《电路》（四川大学电气信息学院电工基础教研室编）3、网络上某些有关论著。试验2：实验题目电路功率因数的提高（试验人数：1人；2月04、05日）实验目的1．理解日光灯电路的构造形式及工作原理；2．理解提高感性交流电路功率因数的措施及电路现象；3、学习功率表的使用方式。仪器仪表目录1、FLUKE45型双显示数字万用表2、电动式功率表3、RTDG-08电路试验板4、40W日光灯组件5、TDGC2-7kva单相接触式调压器实验线路日光灯试验线路图实验内容及操作步骤测量日光灯电路有并联电容和没有并联电容这两种状况下的功率因数，掌握提高功率因数的措施。1、日光灯没有并联电容时的操作过程(1)先切断试验台的总供电电源开关，按照试验电路图来连线。用导线将调压器输出相线端、总电流测量插孔、日光灯电流测量插孔、镇流器、日光灯灯丝一端、启辉器、日光灯灯丝另一端、调压器输出地线端按次序联接到试验线路中。(2)用导线将电容器电流测量插孔与电容器组串联再与上述日光灯电路并联，并将电容器组中各电容器的控制开关均置于断开位置。注意，电容器电流测量插孔应联接在总电流测量插孔的背面。(3)试验电路接线完毕后，需通过检查无误，方可进行下一步操作。(4)将安装在电工试验台左侧面的自耦变压器调压手柄按照逆时针方向旋转究竟。(5)闭合试验台的总供电电源开关，按下启动按键。(6)按下调压按键，使试验台的调压器开始工作，这时试验台上的三相电压表显示调压器的输出电压。(7)闭合交流电表开关，用导线将交流电压表与调压器输出端相联接，按顺时针方向旋转自耦变压器的调压手柄，用交流电压表监测，将调压器输出电压逐渐调升至220V。这时安装在试验台内部的日光灯灯管将会点亮，日光灯电路开始正常工作。(8)使用交流电压表、交流电流表，按表2—1中的次序测量电路端电压U、电路总电流I、日光灯...
