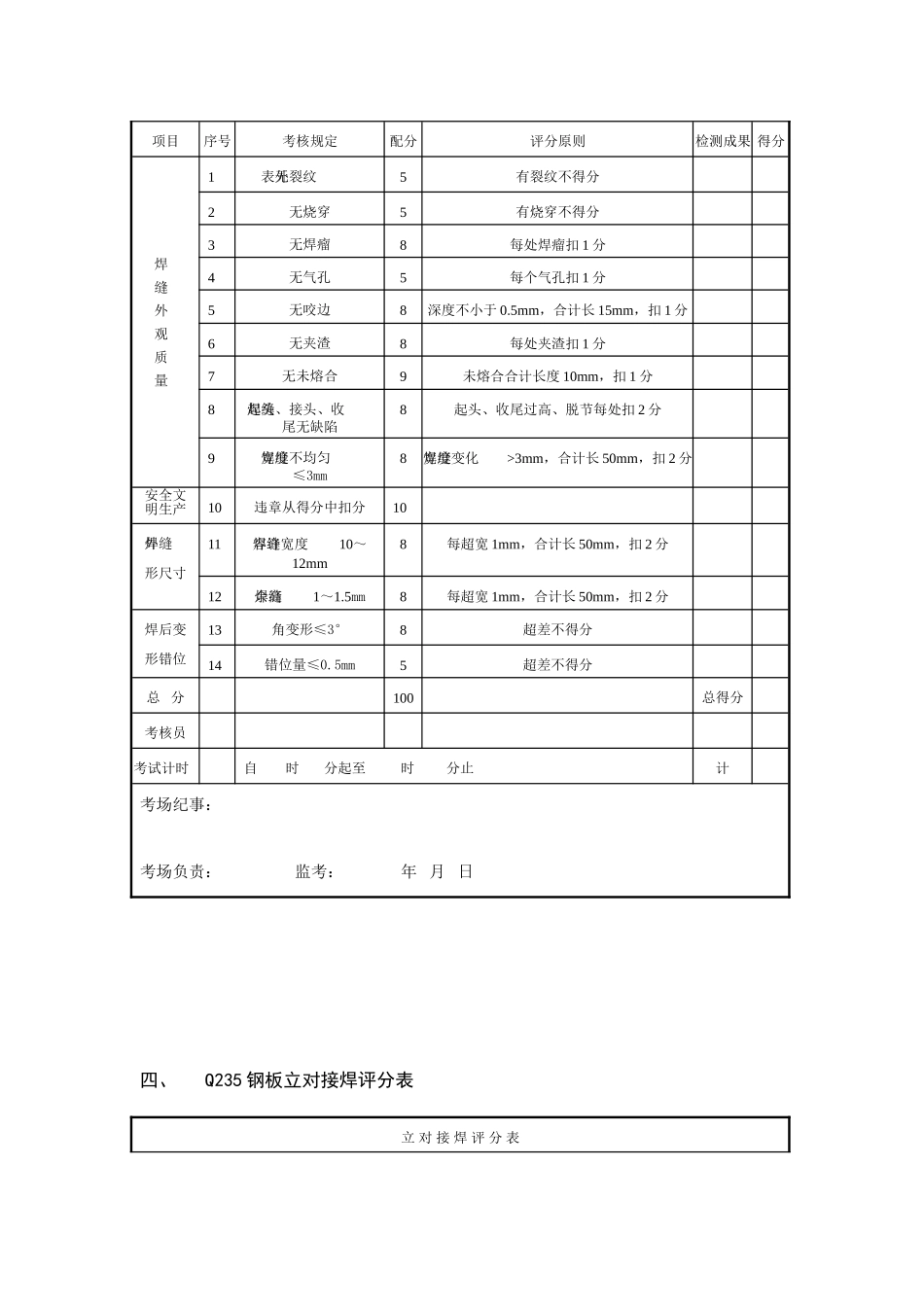

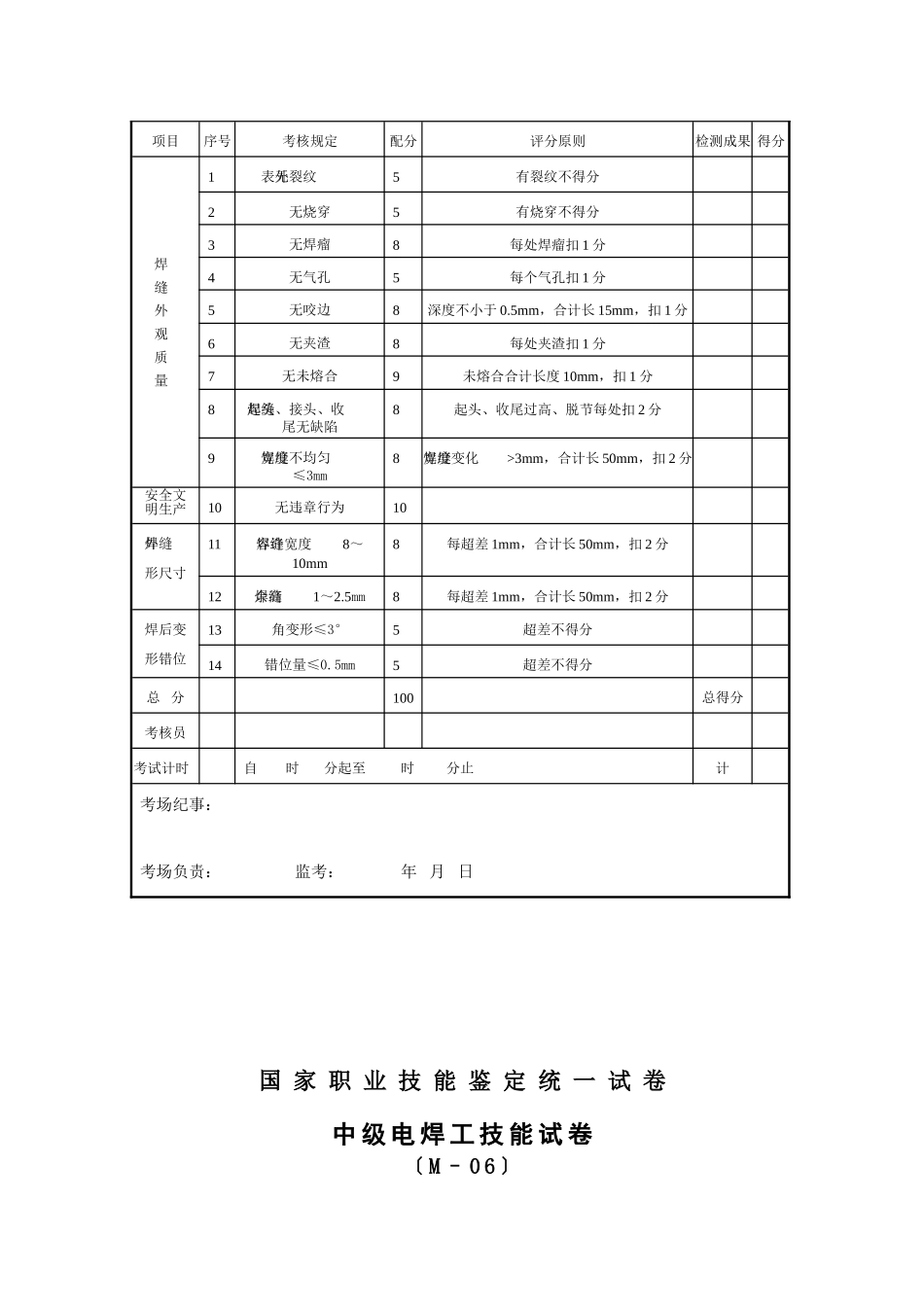

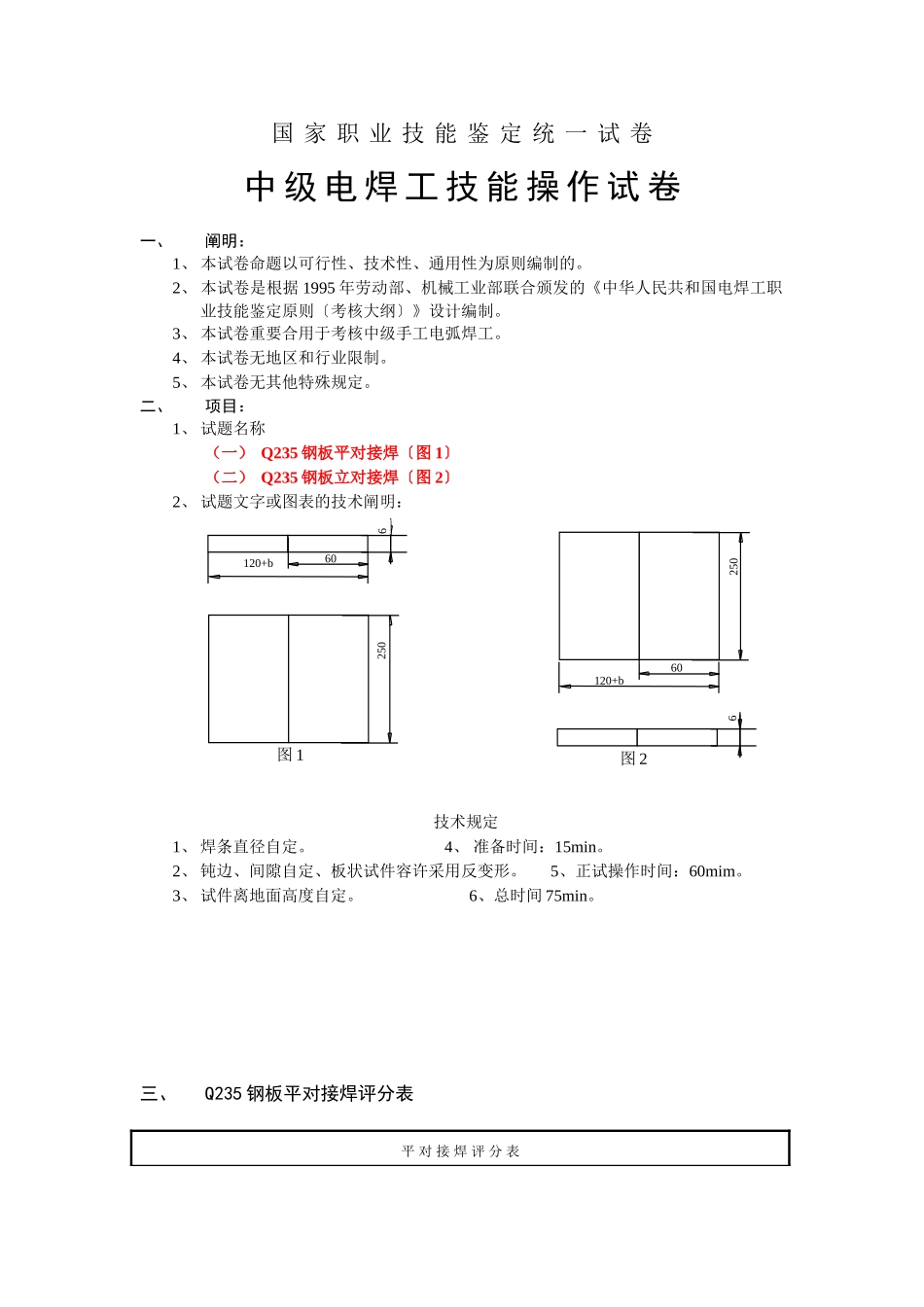

国家职业技能鉴定统一试卷中级电焊工技能操作试卷一、阐明：1、本试卷命题以可行性、技术性、通用性为原则编制的。2、本试卷是根据1995年劳动部、机械工业部联合颁发的《中华人民共和国电焊工职业技能鉴定原则〔考核大纲〕》设计编制。3、本试卷重要合用于考核中级手工电弧焊工。4、本试卷无地区和行业限制。5、本试卷无其他特殊规定。二、项目：1、试题名称（一）Q235钢板平对接焊〔图1〕（二）Q235钢板立对接焊〔图2〕2、试题文字或图表的技术阐明：技术规定1、焊条直径自定。4、准备时间：15min。2、钝边、间隙自定、板状试件容许采用反变形。5、正试操作时间：60mim。3、试件离地面高度自定。6、总时间75min。三、Q235钢板平对接焊评分表平对接焊评分表250120+b120+b606066250图1图2项目序号考核规定配分评分原则检测成果得分焊缝外观质量1外表无裂纹5有裂纹不得分2无烧穿5有烧穿不得分3无焊瘤8每处焊瘤扣1分4无气孔5每个气孔扣1分5无咬边8深度不小于0.5mm，合计长15mm，扣1分6无夹渣8每处夹渣扣1分7无未熔合9未熔合合计长度10mm，扣1分8焊缝起头、接头、收尾无缺陷8起头、收尾过高、脱节每处扣2分9焊缝宽度不均匀≤3mm8焊缝宽度变化>3mm，合计长50mm，扣2分安全文明生产10违章从得分中扣分10焊缝外形尺寸11焊缝容许宽度10～12mm8每超宽1mm，合计长50mm，扣2分12焊缝余高1～1.5mm8每超宽1mm，合计长50mm，扣2分焊后变形错位13角变形≤3°8超差不得分14错位量≤0.5mm5超差不得分总分100总得分考核员考试计时自时分起至时分止计考场纪事：考场负责：监考：年月日四、Q235钢板立对接焊评分表立对接焊评分表项目序号考核规定配分评分原则检测成果得分焊缝外观质量1外表无裂纹5有裂纹不得分2无烧穿5有烧穿不得分3无焊瘤8每处焊瘤扣1分4无气孔5每个气孔扣1分5无咬边8深度不小于0.5mm，合计长15mm，扣1分6无夹渣8每处夹渣扣1分7无未熔合9未熔合合计长度10mm，扣1分8焊缝起头、接头、收尾无缺陷8起头、收尾过高、脱节每处扣2分9焊缝宽度不均匀≤3mm8焊缝宽度变化>3mm，合计长50mm，扣2分安全文明生产10无违章行为10焊缝外形尺寸11焊缝容许宽度8～10mm8每超差1mm，合计长50mm，扣2分12焊缝余高1～2.5mm8每超差1mm，合计长50mm，扣2分焊后变形错位13角变形≤3°5超差不得分14错位量≤0.5mm5超差不得分总分100总得分考核员考试计时自时分起至时分止计考场纪事：考场负责：监考：年月日国家职业技能鉴定统一试卷中级电焊工技能试卷〔M–06〕一、阐明1、本试卷命题是以可行性、技术性、通用性为原则编制的。2、本试卷是根据1995年劳动部、机械工业部联合颁发的《中华人民共和国电焊工职业技能鉴定原则(考核大纲)》设计编制的。3、本试卷合用于考核中级手工电弧焊工。4、本试卷无地区或行业限制。5、本试卷无其他特殊规定。二、项目1、试题名称：<一>、低合金钢板—板对接立位手弧焊<二>、低合金钢管板〔骑座式〕垂直府位手弧焊2、试题文字或图表的技术阐明：装配图技术要求：1、规定单面焊双面成形。2、钝边、间隙自定，板状试件容许反变形。3、焊条直径自选。4、试件离地面高度自定。三、考试规则1、所用试件，焊接材料的种类和数量必须按管理制度领用，试件要统一打印钢字考号标识。2、考生应提前五分钟持准考证进入指定的考位。3、考核人员与考生比例为1:5。4、除考核人员及有关工作人员外，其他人员不准进入实际操作考试现场。5、焊接时不容许坐着或依托其他物件。6、试件的点固、焊接及清理应由考生独立完毕。7、每个试件应持续焊完，一种试件尚未焊接完毕，不准焊接另一种试件。8、对有位置规定的试件〔板状的立位、横位、仰位；管状的水平固定；管板的水平固定或垂直仰位等〕应按规定规定于焊接前固定好，整个焊接过程中〔包括层间清理〕不准取下，直至该试件焊接完毕。9、考试过程中不容许使用磨光机。10、考生应在规定的时间内完毕所有焊接工作。考核人员告知限时一到，应立即切断电源停止考试。11、考生在焊接结束后，应立即关闭焊机，彻底清理焊件外表的焊渣、飞溅，试件应保持原始状态，不容许补焊、修磨或任何形式的加工。考生将清理好的试件交到指定地点并彻底清理焊位现场。1...
