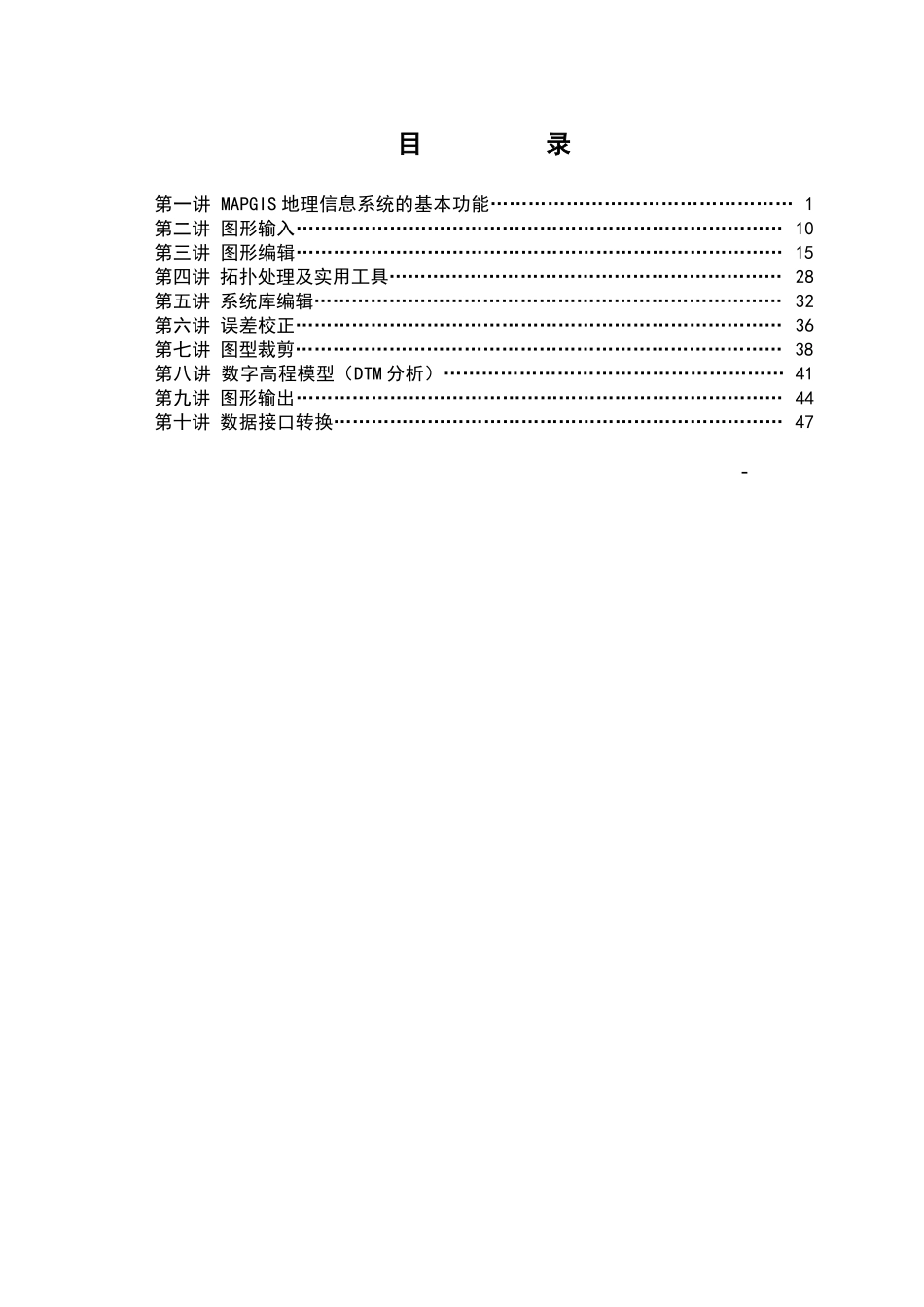

目录第一讲MAPGIS地理信息系统的基本功能…………………………………………1第二讲图形输入……………………………………………………………………10第三讲图形编辑……………………………………………………………………15第四讲拓扑处理及实用工具………………………………………………………28第五讲系统库编辑…………………………………………………………………32第六讲误差校正……………………………………………………………………36第七讲图型裁剪……………………………………………………………………38第八讲数字高程模型（DTM分析）………………………………………………41第九讲图形输出……………………………………………………………………44第十讲数据接口转换………………………………………………………………47-第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页第一讲MAPGIS地理信息系统的基本功能一、地理信息系统概述(一)地理信息系统的基本概念地理信息系统（GeographicInformationSystem，简称GIS）是在计算机软、硬件支持下，采集、存储、管理、检索、分析和描述地理空间数据，适时提供各种空间的和动态的地理信息，用于管理和决策过程的计算机系统。它是集计算机科学、地理学、测绘遥感学、空间科学、环境科学、信息科学和管理科学等为一体的边缘学科，其核心是计算机科学，基本技术是地理空间数据库、地图可视化和空间分析。(二)GIS的基本功能GIS的基本功能有：①数据采集与输入；②地图编辑；③空间数据管理；④空间分析；⑤地形分析；⑥数据显示与输出。GIS所管理的数据主要是二维或三维的空间型地理数据，包括地理实体的空间位置、拓扑关系和属性三个内容。GIS对这些数据的管理是按图层的方式进行的，既可将地理内容按其特征数据组成单独的图层，也可将不同类型的几种特征数据合并起来组成一个图层，这种管理方式对数据的修改和提取十分方便。(三)GIS与通用数据库的区别虽然数据库系统和图形CAD的一些基本技术都是地理信息系统的核心技术，但地理信息系统和这两者都不同，它是在这两者结合的基础上加上空间管理和空间分析功能构成的。GIS与通用的数据库技术之间的主要区别有：①侧重点不同数据库技术侧重于对非图形数据（非空间数据）的管理，即使存储图形数据，也不能描述空间实体间的拓扑关系；而GIS的工作过程主要处理的是空间实体的位置及相互间的空间关系，管理的主要是空间数据。②对数据管理的方式不同通用数据库技术按字段来管理数据，通过选择关键字来建立索引进行检索，对数据的存储是根据数据的不同类别将其存储为不同的文件；GIS以图层的方式来管理数据，一个图层对应一个图形文件和一个属性数据文件，对空间实体的查询是通过空间实体间的拓扑关系（或位置关系）来进行。③数据结构不同数据库技术采用自由表的方式，不支持长字段名；GIS采用矢量和栅格两种空间数据结构，对字段名的长度并无限制。(四)GIS的软件由于GIS应用受到广泛的重视，各种GIS软件平台纷纷涌现，据不完全统计目前有近500种。各种GIS软件厂商在GIS功能方面都在不断创新、相互包容。大多数著名的商业遥感图像软件都汲取了GIS的功能，而一些GIS软件如Arc/Info也都汲取图像虚拟可视化技术。为了更好地使广大用户对不同平台软件功能进行了解，一些国家机构还专门对各种软件进行测试，我国也多次对优秀国产软件进行测评。总体来说，各种软件各有千秋，互为补充，目前市面上用户使用较多的软件平台有Arc/Info、Mapinfo、MAPGIS等软件。1.Arc/Info软件Arc/Info是由美国环境系统研究所开发的，是目前世界上使用最多的商业化软件之一。Arc/Info是以矢量数据结构为主体的GIS系统，它是通过关系数据库管理属性数据。2.Mapinfo软件第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页Mapinfo是美国MAPINFO公司推出的适用于不同平台的GIS系统，在PC桌面平台上其占有相当大的市场。Mapinfo是以矢量数据结构为主体的GIS平台，对空间数据管理采用无拓扑矢量结构，具有强大的符合工业界数据库标准的管理系统...
