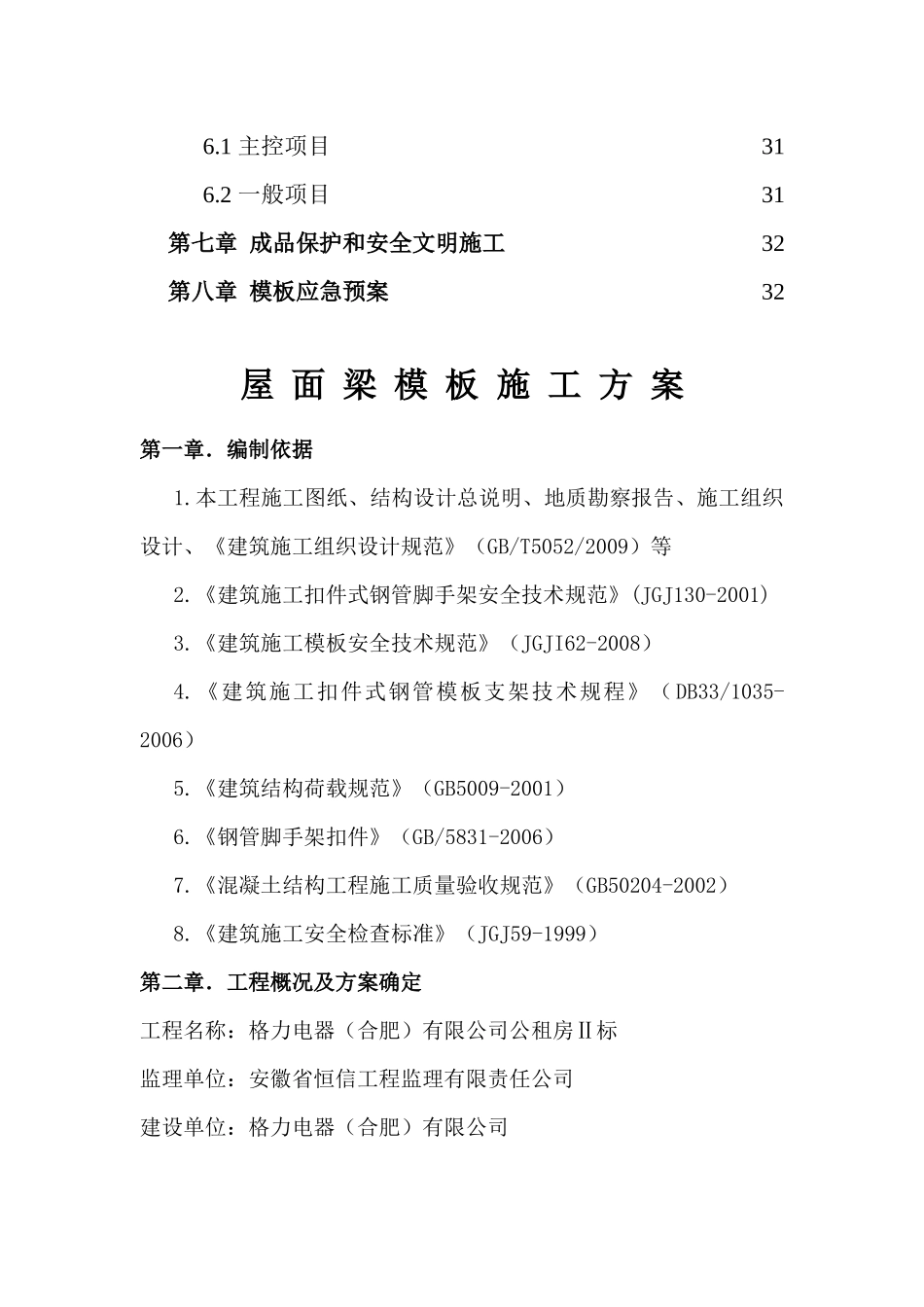

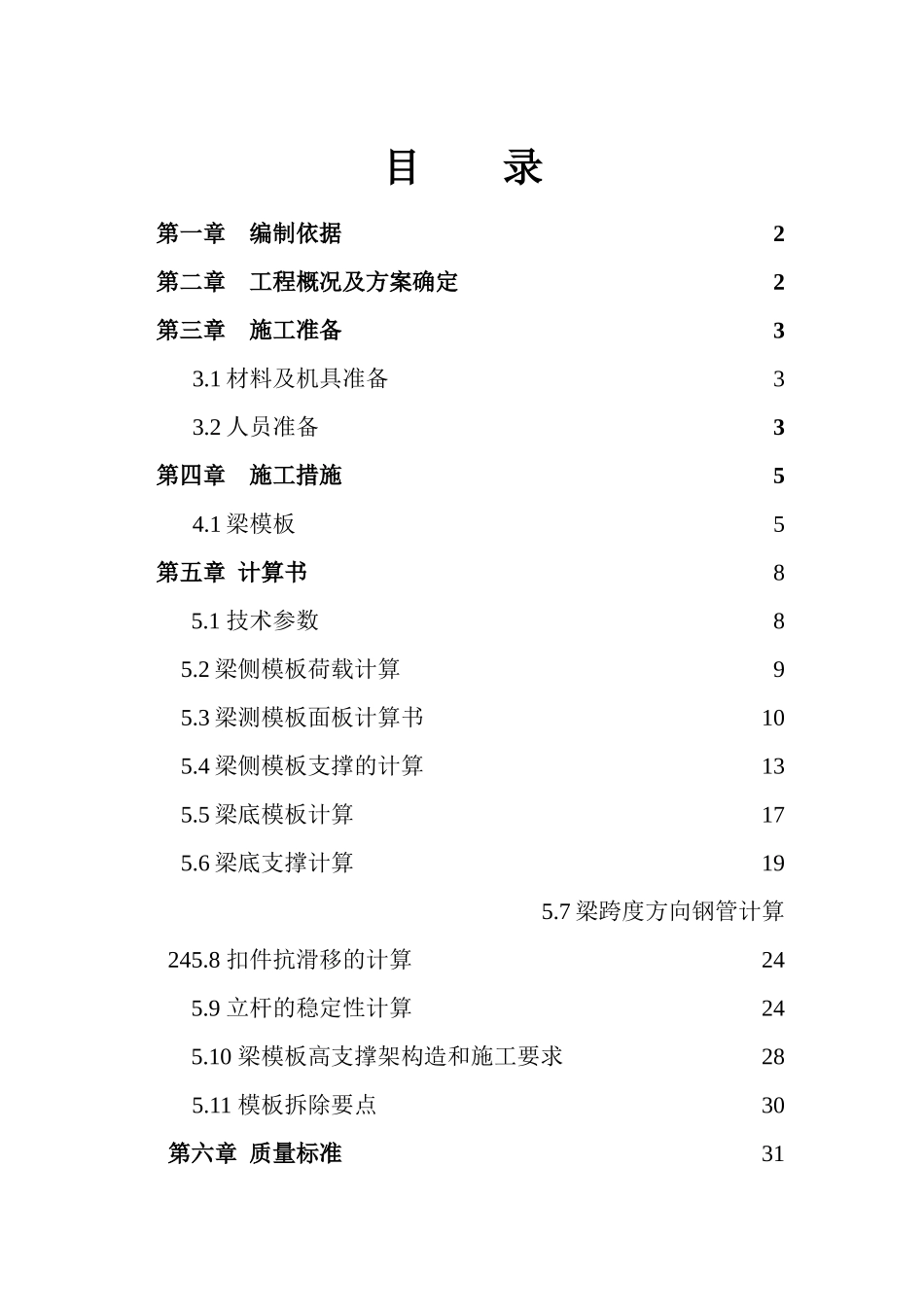

目录第一章编制依据2第二章工程概况及方案确定2第三章施工准备33.1材料及机具准备33.2人员准备3第四章施工措施54.1梁模板5第五章计算书85.1技术参数85.2梁侧模板荷载计算95.3梁测模板面板计算书105.4梁侧模板支撑的计算135.5梁底模板计算175.6梁底支撑计算195.7梁跨度方向钢管计算245.8扣件抗滑移的计算245.9立杆的稳定性计算245.10梁模板高支撑架构造和施工要求285.11模板拆除要点30第六章质量标准316.1主控项目316.2一般项目31第七章成品保护和安全文明施工32第八章模板应急预案32屋面梁模板施工方案第一章．编制依据1.本工程施工图纸、结构设计总说明、地质勘察报告、施工组织设计、《建筑施工组织设计规范》（GB/T5052/2009）等2.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)3.《建筑施工模板安全技术规范》（JGJI62-2008）4.《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006）5.《建筑结构荷载规范》（GB5009-2001）6.《钢管脚手架扣件》（GB/5831-2006）7.《混凝土结构工程施工质量验收规范》（GB50204-2002）8.《建筑施工安全检查标准》（JGJ59-1999）第二章．工程概况及方案确定工程名称：格力电器（合肥）有限公司公租房Ⅱ标监理单位：安徽省恒信工程监理有限责任公司建设单位：格力电器（合肥）有限公司设计单位：机械工业第一设计研究院施工单位：中铁十三局集团有限公司本工程为格力电器（合肥）有限公司生活区第二食堂工程。建筑面积为17997.3㎡，独立基础，上部结构体系为现浇钢筋混凝土框架结构。建设地点：安徽省合肥市高新技术开发区。本工程屋面框架梁最大断面为475×1900与预应力梁500×1200，框架梁混凝土施工线荷载为P=25×0.475×1.9+1.0×0.475×1.9+0.35×0.475=23.63，预应力梁混凝土施工线荷载为P=25×0.50×1.2+1.0×0.50×1.2+0.35×0.50=15.78kN/m，因屋面框架梁施工荷载大于预应力梁施工荷载，且大于20kN/m，依据《危险性较大的分部分项工程安全管理办法》的要求，主要针对475×1900梁进行设计说明，此屋面预应力梁加固依该方案施工，不再单独进行设计。模板选择：主要以木模板为主，梁支撑次楞采用50×100的方木、主楞用2根φ48的钢管和φ14穿墙对拉螺栓通过钢板卡固定。梁支撑在脚手架上，架子的搭设采用φ48的钢管。沿梁宽梁底采用两根钢管支撑，沿梁长500一道立杆，梁两侧立杆间距1200mm。梁底小横杆间距500一道，小横杆与立杆搭接部位采用双扣件。第三章施工准备3.1材料及机具准备3.1.1模板材料采用18mm厚木胶板、50×100木方、Ф48×3.0钢管扣件3.1.2脱模剂：水质隔离剂；3.1.3塞缝材料采用海绵条和401胶水；3.1.4机具：锤子、扳手、手锯、电锯、水平尺、卷尺、线坠、撬棍。3.2.人员准备：模板施工由木工工长江德好全面负责，组织机构见下图。项目经理：夏红研技术负责人：李胜久质量负责人：纪尊众`生产经理：田化东技术员：马翔木工工长：江德好测量员：周木喜各模板施工班组第四章施工措施4.1梁模板梁模面板采用18mm厚胶合板，梁高为1900mm两侧模采用φ14钢筋作为对拉螺栓。梁模板采用单片预组拼梁模施工工艺4.1.1工艺流程为：测放并复核梁轴线控制线和标高控制线→搭设梁模支架→预组拼模板检查→底模吊装就位、安装→起拱→侧模安装→安装侧向支撑→检查模板位置和截面尺寸→群体梁模固定4.1.2施工要点：4.1.2.1利用下层楼板面的轴线引吊梁轴线，根据柱子钢筋上的水平线引测梁底标高；4.1.2.2在专用支撑下脚要铺设通长脚手板，并且楼层间的上下支座应在一条直线上；4.1.2.3在支撑上调整预留梁底模板的厚度，符合设计要求后，拉线安装梁底模板并找直；1‰~3‰起拱。4.1.2.4安装两侧模板，次楞沿梁高方向7道方木立放，沿梁长方向主愣500一道，主愣采用5个加固点，底部加固点为步步紧加固；中间三道为对拉螺栓加固，并用双螺母；板底与梁交接处采用斜撑（木方）加固。侧梁上口要拉线找直，用定型夹子固定。4.1.2.5在梁底板下每隔间距500㎜用Φ48×3.0mm钢管作为小横杆支设，小横杆与立杆搭接部位采用双扣件。沿梁宽梁底部采用两根钢管支撑，沿梁长500mm一道立杆，梁两侧立杆间距1200mm。各立杆之间要设水平拉杆或剪刀撑...
