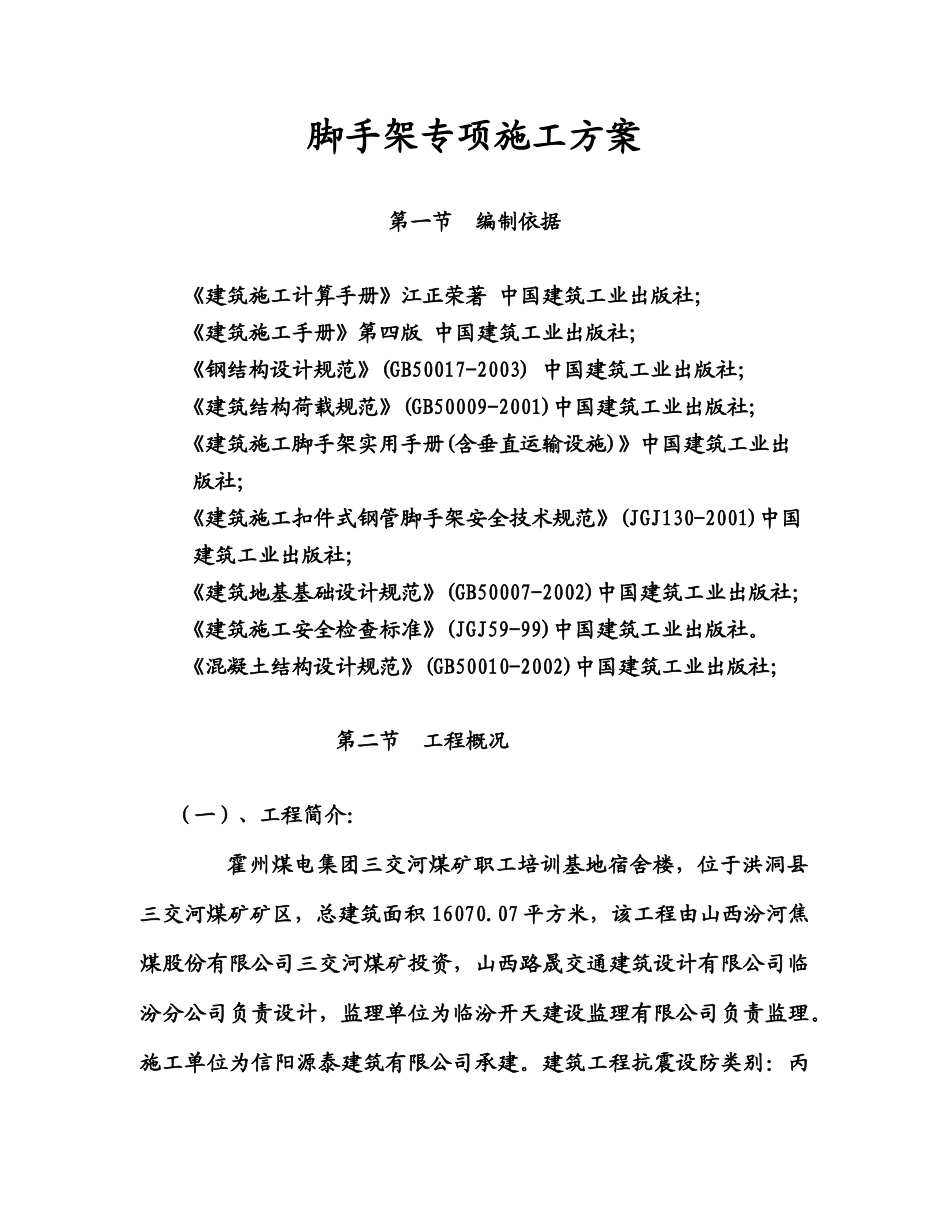

脚手架专项施工方案第一节编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》(GB50017-2003)中国建筑工业出版社；《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版社；《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)中国建筑工业出版社；《建筑地基基础设计规范》(GB50007-2002)中国建筑工业出版社；《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社。《混凝土结构设计规范》(GB50010-2002)中国建筑工业出版社；第二节工程概况（一）、工程简介：霍州煤电集团三交河煤矿职工培训基地宿舍楼，位于洪洞县三交河煤矿矿区，总建筑面积16070.07平方米，该工程由山西汾河焦煤股份有限公司三交河煤矿投资，山西路晟交通建筑设计有限公司临汾分公司负责设计，监理单位为临汾开天建设监理有限公司负责监理。施工单位为信阳源泰建筑有限公司承建。建筑工程抗震设防类别：丙类，抗震设防烈度：八度，合理使用年限50年耐火等级：地上部分为一级，地下部分为一级。民用建筑工程设计等级：三级屋面防水等级：三级。（二）、结构形式：本工程采用框架－剪力墙结构，基础采用筏板基础，±0.000相对标高相当于绝对标高100.6m。建筑高度40.7m，地下室层高4.2m，一层至九层层高3.9m，十层为5m。第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合《建筑施工安全检查标准》要求，要符合省文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下1种脚手架方案：普通型钢悬挑脚手架,沿房屋高度一到十层以上为悬挑式脚手架，分三次悬挑，每三层挑一次，挑架部位标高（8.1，19.8，27.6,38.4，40.7）m总搭设高度为42m。第四节脚手架材料选择普通型钢悬挑脚手架l、普通型钢悬挑脚手架，选用架设钢管外径48mm，壁厚3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T700）中Q235A钢的要求。7、型钢水平悬挑杆采用16a号槽钢，斜杆采用支杆采用12.6号槽钢。8、预埋螺栓的直径为20.0mm。第五节脚手架搭设流程及要求悬挑脚手架搭设的工艺流程为：水平悬挑→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。定距定位。根据构造要...
