高支模施工方案(专家论证)7月11日VIP免费

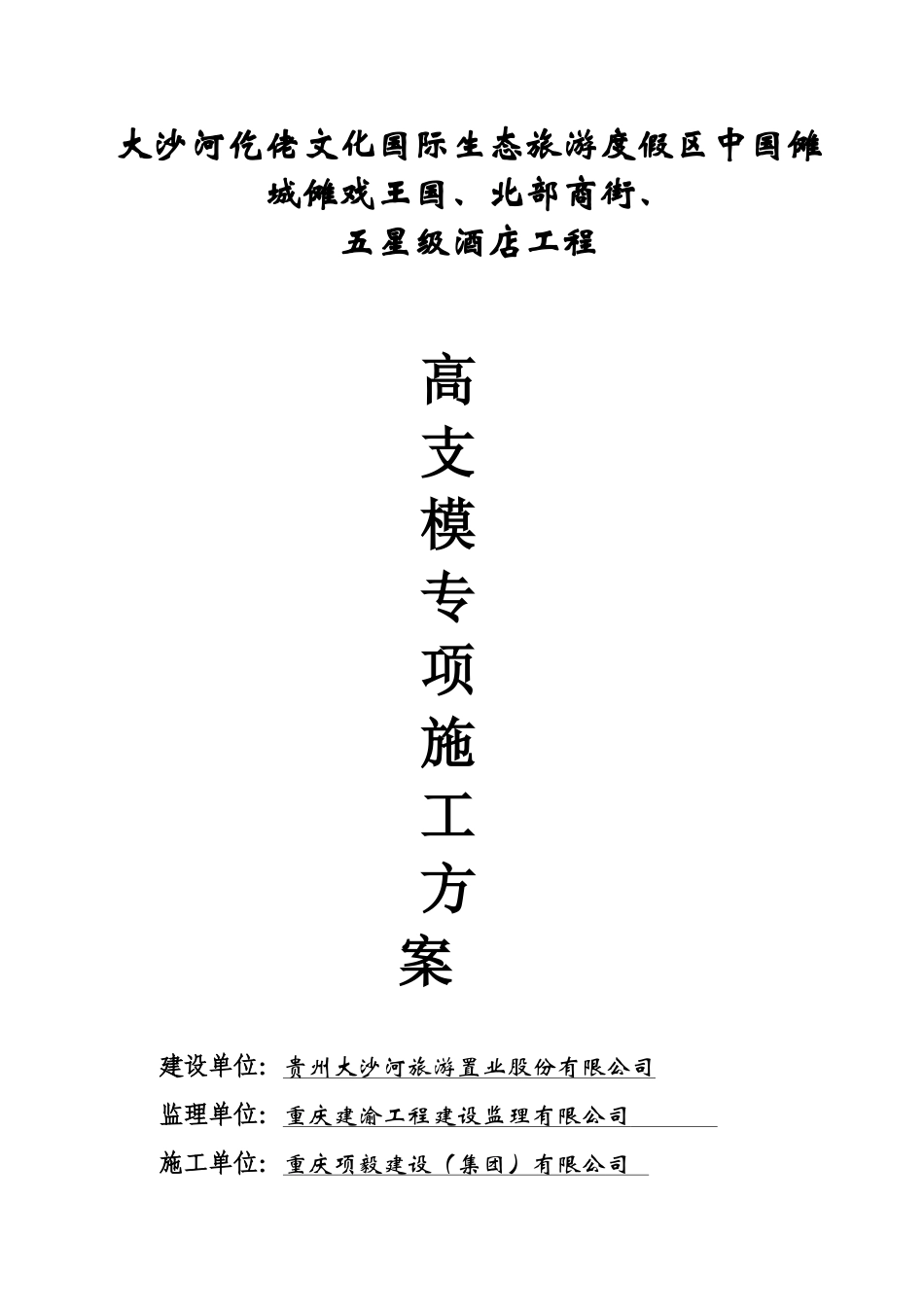

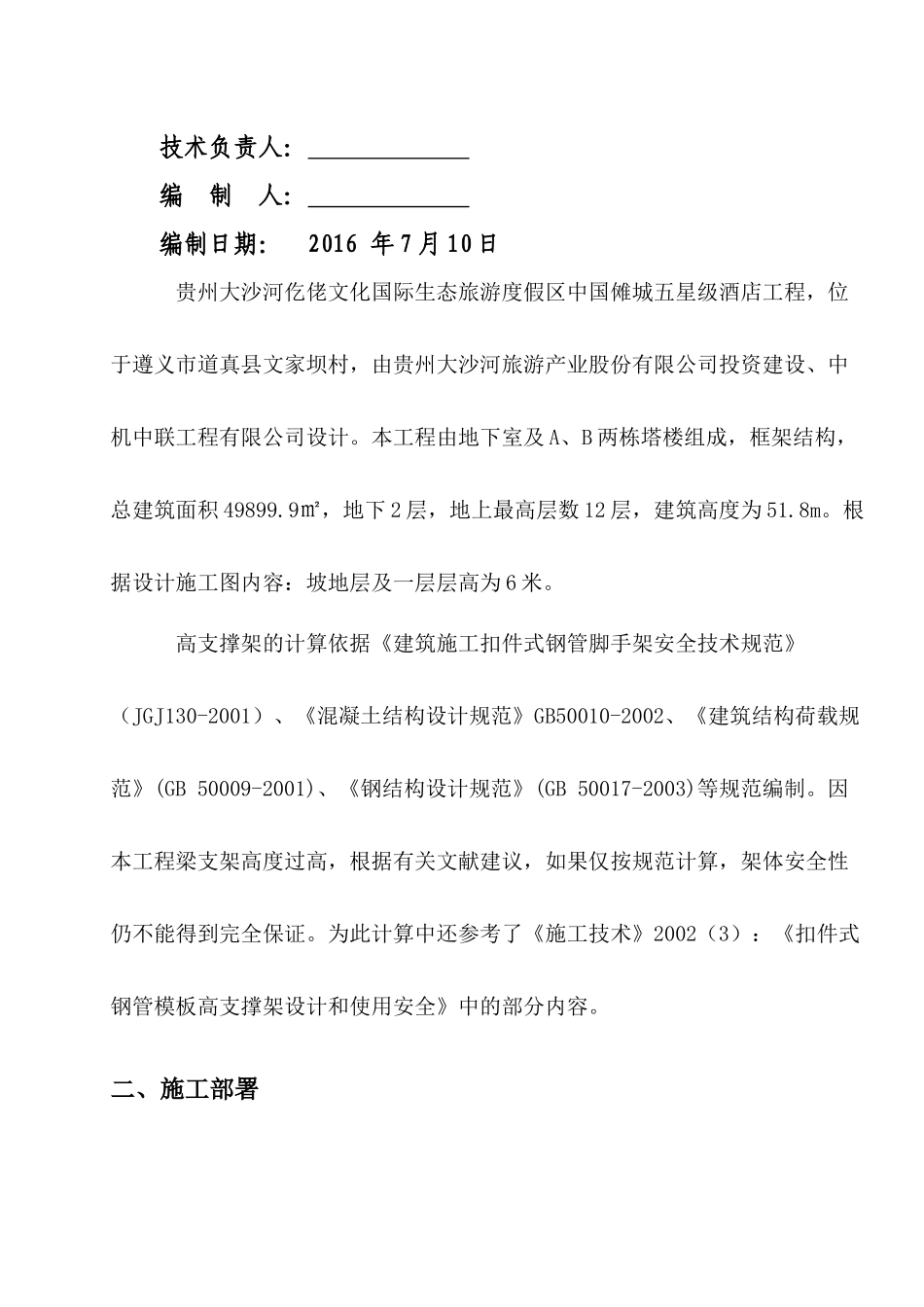

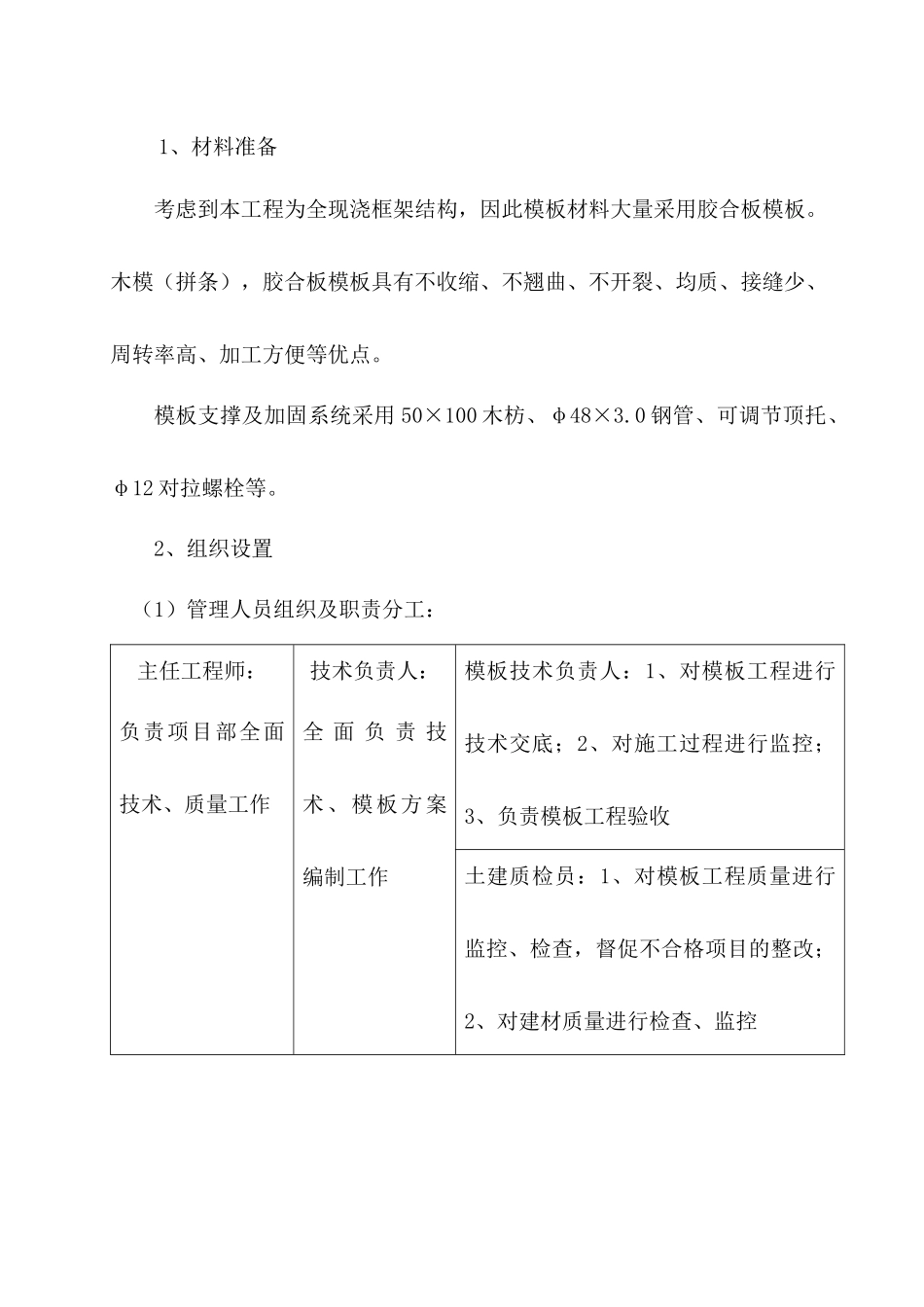

大沙河仡佬文化国际生态旅游度假区中国傩城傩戏王国、北部商街、五星级酒店工程高支模专项施工方案建设单位：贵州大沙河旅游置业股份有限公司监理单位：重庆建渝工程建设监理有限公司施工单位：重庆项毅建设（集团）有限公司技术负责人：编制人：编制日期：2016年7月10日贵州大沙河仡佬文化国际生态旅游度假区中国傩城五星级酒店工程，位于遵义市道真县文家坝村，由贵州大沙河旅游产业股份有限公司投资建设、中机中联工程有限公司设计。本工程由地下室及A、B两栋塔楼组成，框架结构，总建筑面积49899.9㎡，地下2层，地上最高层数12层，建筑高度为51.8m。根据设计施工图内容：坡地层及一层层高为6米。高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范》(GB50017-2003)等规范编制。因本工程梁支架高度过高，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。二、施工部署1、材料准备考虑到本工程为全现浇框架结构，因此模板材料大量采用胶合板模板。木模（拼条），胶合板模板具有不收缩、不翘曲、不开裂、均质、接缝少、周转率高、加工方便等优点。模板支撑及加固系统采用50×100木枋、φ48×3.0钢管、可调节顶托、φ12对拉螺栓等。2、组织设置（1）管理人员组织及职责分工：主任工程师：负责项目部全面技术、质量工作技术负责人：全面负责技术、模板方案编制工作模板技术负责人：1、对模板工程进行技术交底；2、对施工过程进行监控；3、负责模板工程验收土建质检员：1、对模板工程质量进行监控、检查，督促不合格项目的整改；2、对建材质量进行检查、监控测量员：负责工程的全部放线工作、保护控制桩、水准点（2）劳务分包队人员组织及职责分工：项目部技术部技术负责人：1、全面负责技术工作2、负责交底执行情况模板工长；1、对模板加工、安装向工人交底；2、对模板加工安装进行现场指导。质检员：1、对模板工程质量进行监控、检查，落实不合格项目的整改；2、负责模板工程自检。测量员：配合项目部进行墙柱门窗放线工作。3、技术准备项目总工组织项目经理部技术、生产人员熟悉图纸，认真学习掌握施工图的内容、要求和特点，与建设、监理共同协商解决，取得一致意见。4、机具准备主要机具及工具准备详见下表：名称规格功率数量单头扳手开口宽（MM）17-19，22-24圆盘锯MJ-1063KW1台平刨MB-5033KW2台手电钻4把手提电锯M-651A1.05KW2台手提电刨0.45KW2台压刨MB1065705KW1台手电钻钻头直径12-20MM6把砂轮切割机1台钢管弯曲机1台水准仪1台经纬仪1台水平尺长450/500/550MM钢卷尺100/50/30/5M直尺2-3M工程检测尺2M塞规一般三、模板安装（一）柱模板安装1、柱模板的设计柱模面板选用915×1830×15㎜胶合板,竖楞及柱箍选用50×100㎜木方,对拉螺栓选用φ12钢筋,其间距、数量分别见下表。柱模板用料参考表面板材料柱子断面柱箍断面柱箍间距竖楞15㎜胶合板1根φ12螺栓外端采用3型夹500㎜60×80mm松木方2、柱模的施工顺序：安装柱模时，应先在楼面上弹出柱轴线及边线→测定标高→找平柱脚→立柱模→加柱箍→支设侧面稳定斜撑→浇捣砼→拆柱模（修整，翻至上一层使用）。3、柱模施工的要点及细部要求⑴为保证断面尺寸，在柱断面的四个脚用钢筋头埋设在柱边框线上作限位，用水准仪将相邻的准点转移到柱钢筋上，以此标高来控制柱模顶的标高。⑵柱与梁板的接头尺寸准确与否是影响结构外观的主要因素，在施工中也是难点之一。首先在安装柱模时，控制好垂直度与断面尺寸大小，梁板模安装基本结束时，在梁板模上做二次放样，核对柱头是否偏位，对柱施工缝留设较低的柱头应加设一道柱箍，防止涨模。⑶在柱模接头处，用电钻钻出两个孔洞，排除柱头积水，以保证砼质量。⑷清理孔留设：为了清理干净柱内垃圾、锯末、木屑等，在柱一侧模底下留出100×200的清扫洞口，从而保证砼浇捣质量。（二）梁、板模板安装1、梁、板模板及支撑的设计面板选用915×1830×15...
